一、(引言)

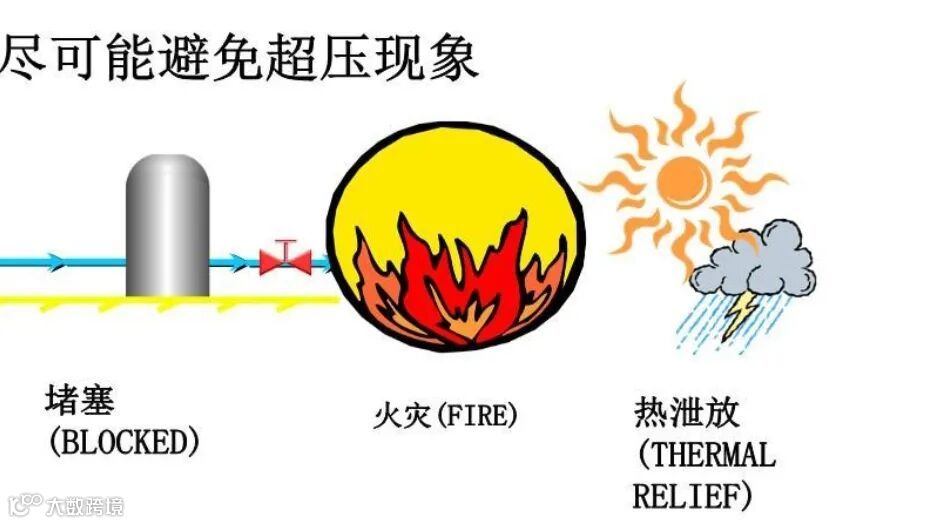

安全阀作为承压设备的“最后一道安全屏障”，其核心功能是在设备超压时及时泄放介质，防止爆炸、泄漏等灾难性事故发生。
根部阀（又称入口截断阀）作为安全阀与设备主体间的控制部件，其设置与否直接关系到安全阀功能的可靠性。
从安全逻辑来看，根部阀的存在本质上是一把“双刃剑”：合理设置可满足检修维护需求，但若管理不当，误关闭或故障将直接导致安全阀失效，沦为重大事故隐患。
我国特种设备安全法规体系对根部阀设置秉持“从严限制、特殊例外”的原则。从GB 150《钢制压力容器》到TSG ZF001《安全阀安全技术监察规程》，多部核心标准均明确了根部阀设置的边界条件，形成了“原则禁止、特殊许可、全程管控”的监管框架。
深入理解并严格执行这些规定，是工业企业落实安全生产主体责任的关键环节。
二、根部阀设置的核心法规与标准依据
（一）国家特种设备安全技术规范

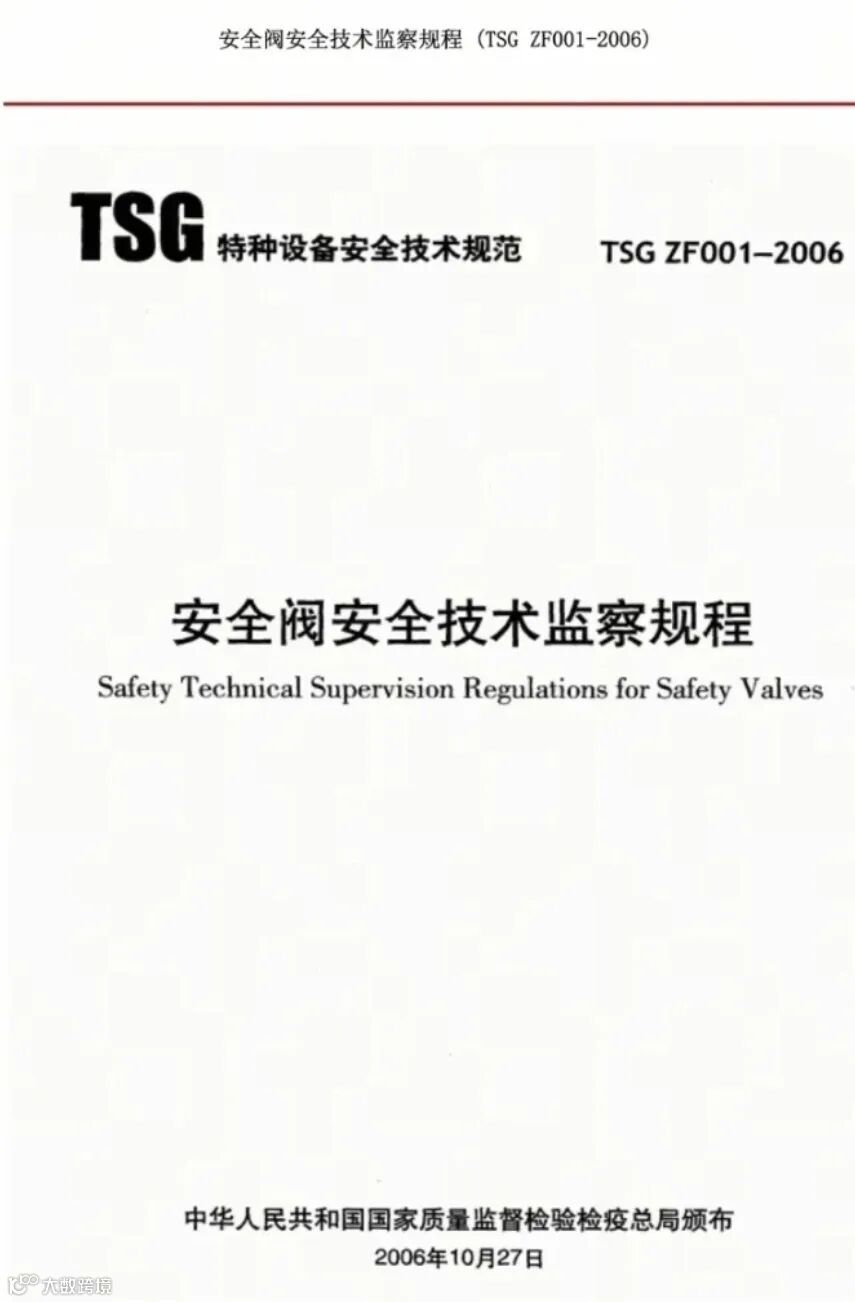

1. TSG ZF001-2006《安全阀安全技术监察规程》：作为安全阀管理的基础性规程，其B4.2条款明确界定了根部阀设置的核心原则——“安全阀的进出口管道一般不允许设置截断阀。
若必须设置，需满足三个刚性条件：加铅封锁定在全开状态、阀门压力等级不低于安全阀、通径不小于安全阀”。同时要求在线检查时必须核实截断阀铅封完好性及开启状态，将其纳入安全附件有效性核查的核心内容。
2. TSG 21-2016《固定式压力容器安全技术监察规程》：针对压力容器场景进一步细化，提出“安全阀与容器间一般不宜装截止阀”，仅在“盛装毒性、腐蚀性或贵重介质等特殊情况”下，经安全管理负责人批准并制定可靠防范措施后允许安装，且强制要求阀门“全开并铅封”。
这一规定既兼顾了特殊介质的安全管控需求，又通过审批程序强化了风险防控。
（二）国家标准与行业标准
1. GB/T 37816-2019《承压设备安全泄放装置选用与安装》：该标准对根部阀设置采取更严格的“一般不准许”态度，明确提出“确需设置时必须铅封锁定”，同时创新性推荐“双安全阀并联+三通切换阀”的设计方案，为连续生产系统提供无停机检修解决方案。
其4.9条款还对根部阀的流阻控制作出量化要求，确保不会影响安全阀泄放性能。
2. GB 12337-2014《石油化工储运系统罐区设计规范》：针对高风险罐区场景，要求易爆介质容器必须设置不少于2个安全阀，且单个安全阀泄放量需满足最大事故泄放需求。对根部阀的流阻限制作出明确规定：进口管道压力降不得超过整定压力的3%或最大启闭压差的1/3。
3. HG/T 20570.2-95《安全阀的设置与选用》：作为化工行业专用标准，其与GB 150保持一致，强调“入口管道一般不设切断阀；如果必须设置，则切断阀要铅封开启，且不影响安全阀操作”，并建议通过多安全阀配置保证冗余安全。
4. SH/T 3007-2014《石油化工储运系统罐区设计规范》：针对液氨等危险介质储罐，明确要求安全阀前后应设全通径切断阀，并在设计图纸标注“LO（铅封开）”，禁止使用非全通径阀门导致泄放受阻。
（三）标准体系的核心共识
综合各类标准可见，根部阀设置的法规逻辑呈现三大共识：一是风险优先原则，通过“原则禁止”从源头规避误操作风险；二是例外管控原则，对特殊场景设置严格的审批和技术门槛；三是冗余保障原则，鼓励通过多阀并联等方式替代单一根部阀设计，实现安全与效率的平衡。
三、根部阀的允许设置场景与审批流程
（一）法定允许设置的特殊情形
根据TSG 21-2016、GB/T 37816-2019等标准梳理，仅以下三类场景可申请设置根部阀：
1. 特殊介质管控需求：盛装剧毒、易爆、强腐蚀或高价值介质的设备。这类介质若因安全阀故障泄漏，可能造成严重中毒、爆炸事故或经济损失，设置根部阀可在检修时实现有效隔离。例如液氨储罐、光气反应釜等设备，普遍采用根部阀配合双安全阀设计。
2. 连续生产不可停机场景：电力、石化等行业的连续运行系统，如多效蒸发器加热室、汽轮发电机组等，设备停机将导致重大经济损失或系统瘫痪。此类场景需通过根部阀实现安全阀在线更换检修，但必须配套备用泄压措施。
3. 安全阀维护必需场景：当安全阀需定期校验、更换且无法采用在线校验技术时，经评估确需设置根部阀作为临时隔离手段。但需优先采用双安全阀并联方案，根部阀仅作为辅助手段。
（二）严格的审批与备案流程
符合上述场景的设备设置根部阀，必须履行“申请-评估-批准-备案”四步流程：
1. 申请发起：由设备使用部门提交《根部阀设置申请表》，明确设置理由、介质特性、设备参数、安全阀型号及拟采用的根部阀规格，并附风险分析报告。
2. 安全评估：安全管理部门组织技术人员评估，重点核查三项内容：是否存在替代方案（如双安全阀）、根部阀设置后的误操作风险、防范措施的可靠性。
3. 审批决策：经安全管理负责人签字批准，对剧毒介质等极高风险场景，需报企业主要负责人审批。批准文件需明确根部阀的管理责任人和操作权限。
4. 备案存档：将审批文件、根部阀技术资料、防范措施方案等存入设备档案，同时报当地特种设备安全监管部门备案（部分地区要求）。
未履行上述流程擅自设置根部阀的，将被认定为重大事故隐患，依据《特种设备安全监督检查办法》第二十五条予以查处。
四、根部阀的技术选型与安装规范
（一）核心技术参数要求
根部阀的选型直接决定其是否影响安全阀性能，必须严格遵循“等径、等压、低阻”原则：
1. 通径匹配：公称通径必须大于等于安全阀进口通径，且不得小于安全阀喉径。对于DN100以上的安全阀，根部阀通径需与安全阀完全一致，避免因缩径导致压力损失超标。
例如安全阀进口为DN80时，根部阀必须选用DN80及以上规格。
2. 压力等级：阀门的公称压力不得低于设备设计压力和安全阀整定压力，且密封等级需满足介质泄漏控制要求。剧毒介质应选用Class VI级密封阀门，防止微量泄漏。
3. 流阻控制：必须选用全通径阀门，确保流阻系数极小。试验数据显示，全通径球阀流阻损失可控制在0.1MPa以内，而截止阀流阻可达其10倍以上，可能导致安全阀无法及时开启。因此标准明确禁用截止阀，首选全通径球阀，次选闸阀。
4. 材质兼容：阀门材质需与介质特性匹配，腐蚀性介质选用不锈钢或衬氟材质，高温介质选用耐热合金材料，避免材质腐蚀导致阀门卡涩失效。
（二）安装位置与工艺要求
1. 安装位置：根部阀必须紧邻安全阀进口端，两者间距不应超过1米，且进口管道不得有弯头或变径，减少压力损失。立式容器上的安全阀若进口小于等于DN80，根部阀可装在平台边沿；大于等于DN100时必须安装在平台上，便于操作和铅封管理。
2. 连接方式：优先采用法兰连接，确保密封可靠且便于拆卸检修。对于高压系统，需采用焊接连接，但需在阀门两侧预留检修切断点。
3. 支撑要求：根部阀与安全阀的连接管道必须设置独立支架，避免设备振动传递至阀门，导致密封失效或铅封松动。
4. 排放配套：若介质为有毒、可燃气体，根部阀与安全阀之间需设置排放阀和压力表，用于检修前的介质置换和压力检测，防止介质积聚引发风险。
（三）特殊场景的安装强化措施
1. 双安全阀并联系统：采用三通切换阀替代单个根部阀，实现主备安全阀的无停机切换。切换阀需具备明确的位置指示，且与安全阀形成联锁控制，确保切换时始终有一个安全阀处于投用状态。
2. 高温高压场景：根部阀需配备散热或保温装置，防止介质温度变化导致阀门卡涩。同时采用耐高温的金属密封结构，避免密封件失效。
3. 低温介质场景：选用低温专用阀门，材质需满足低温韧性要求（如LCB钢），并采取保冷措施，防止阀门外表面结霜影响操作。
（一）“常开锁定”的核心管理要求
根部阀运行管理的核心是确保“正常工况下绝对开启”，主要通过三项措施实现：
1. 物理锁定与铅封：阀门全开后，必须采用双重锁定措施——机械锁（链锁或挂锁）与铅封并用。铅封应标注编号、日期和操作人员信息，机械锁钥匙由专人保管。GB/T 12241-2021还要求对阀门外部调节机构同步铅封，防止未经许可的调整。
2. 标识警示：阀门本体必须悬挂“常开阀 禁止关闭”警示牌，标识牌需采用反光材质，在夜间或昏暗环境下清晰可见。同时在控制室内张贴根部阀位置图和状态标识。
3. 状态巡检：将根部阀状态纳入日常巡检必查项，每班至少检查1次，重点核实铅封完好性、锁定状态、阀门位置指示及有无泄漏。发现铅封脱落或锁定失效时，需立即停止设备运行并排查原因，严禁擅自恢复。
（二）临时操作的严格管控流程
仅在安全阀检修、更换等特殊情况下可临时关闭根部阀，必须执行“票证管理+全程监护”制度：
1. 作业审批：办理《安全阀检修作业票》，明确作业时间、操作步骤、安全措施、监护人员及备用泄压方案。剧毒、液态烃等介质设备，需额外办理《高危介质隔离作业票》，禁止无票操作。
2. 安全准备：作业前需确认备用安全阀投用（双阀系统）或设备压力降至安全值，设置警戒线，配备应急器材，并对作业人员进行专项培训。
3. 操作监护：由2名持证人员配合操作，1人操作阀门，1人监护压力变化。关闭后立即在阀门上悬挂“检修中 禁止开启”标识，并记录关闭时间和操作人。
4. 限时恢复：检修作业必须在规定时限内完成（一般不超过8小时），恢复阀门全开后，需重新铅封锁定并记录，同时进行压力测试验证安全阀有效性。
液态烃、剧毒介质等极高风险场景，原则上禁止临时关闭根部阀，必须采用在线检修或停机处理。
（三）异常情况的应急处置
1. 误关闭应急：发现根部阀被误关时，应立即启动应急预案，通过备用安全阀或泄压阀泄压，同时组织专人在监护下开启根部阀，恢复后重新铅封并调查误操作原因。
2. 阀门卡涩应急：根部阀无法开启时，需立即停机泄压，采用专用工具强制开启或更换阀门，严禁敲击或暴力操作。
3. 泄漏应急：根部阀出现泄漏时，需根据介质特性采取相应措施——可燃介质需切断周边火源，有毒介质需佩戴防护装备后处置，同时启动泄漏报警系统。
六、典型行业应用案例与风险警示
（一）合规应用案例
1. 石化行业罐区：某原油储罐因介质贵重且需连续运行，经审批设置双安全阀并联系统，根部阀采用DN150全通径球阀，铅封编号与安全阀一一对应，通过三通切换阀实现主备切换。
日常巡检采用红外测温仪检测阀门温度，确保无内漏，每年校验时通过切换阀隔离，未发生一次停机事件。
2. 化工行业反应釜：某剧毒光气反应釜设置单安全阀配根部阀，根部阀采用Class VI级密封球阀，配备在线泄漏检测仪，铅封采用电子铅封，可实时上传状态至控制中心。每次检修前需进行氮气置换3次以上，作业全程由安全部门监护。
（二）事故案例与教训
1. 某化肥厂爆炸事故：汽包安全阀根部阀因检修后未开启且无铅封，导致超压时安全阀无法动作，最终发生爆炸，造成4人死亡、5人受伤。事故直接原因是根部阀管理缺失，未执行“检修后确认”制度。
2. 某加气站重大隐患事件：更换安全阀后，根部阀未开启且未铅封，缺少常开牌，被检查发现判定为重大事故隐患。该站因未履行根部阀操作确认流程，被责令停产整改并处罚款。
3. 某化工厂安全阀失效事件：根部阀选用非全通径截止阀，流阻过大导致安全阀整定压力偏差超过10%，超压时未能及时开启，造成设备法兰泄漏，所幸未引发爆炸。
这些案例印证了根部阀“选型错误、管理失控、操作不当”三大风险点，任何一项疏忽都可能引发灾难性后果。
七、智能化技术在根部阀管理中的应用
随着工业智能化发展，传统铅封和人工巡检的局限性日益凸显，智能化技术为根部阀管理提供了新方案：
（一）智能锁定装置
电子铅封替代传统物理铅封，具备三大功能：一是状态监测，实时上传阀门开启/关闭状态至控制中心；二是权限管理，只有授权人员通过密码或指纹才能解锁；三是异常报警，当阀门被非法操作时立即发出声光报警并推送信息。某石化企业应用后，根部阀异常操作事件下降100%。
（二）远程监控系统
通过在根部阀安装压力传感器和位置变送器，实现两项关键监控：一是阀门前后压力差监测，当差值超过整定压力3%时自动报警，提示流阻异常；二是阀门位置实时显示，与安全阀动作状态形成联锁，确保安全阀动作时根部阀处于全开状态。
（三）预测性维护
基于智能监控系统收集的运行数据，通过机器学习算法预测根部阀故障风险，如密封件老化、阀杆卡涩等，提前生成维护提醒，避免突发故障导致的安全风险。山东某化工厂应用该技术后，根部阀维护成本降低40%，故障率下降60%。
八、结语：构建根部阀全生命周期安全管理体系
安全阀根部阀的设置与管理，本质上是工业安全与生产效率的平衡艺术。从法规层面的“从严限制”到实践中的“精细管控”，每一项规定都源于血的教训，每一个措施都指向风险防控。
企业必须摒弃“方便检修就设阀”的简单思维，建立“法规合规、技术可靠、管理严格、智能赋能”的全生命周期管理体系：
在设计阶段，优先采用双安全阀并联等无根部阀方案；在必须设置时，严格履行审批流程，选用合规阀门；在运行阶段，落实“铅封锁定、标识警示、定期巡检”制度；在技术升级中，积极应用智能化监控手段。唯有如此，才能让根部阀真正成为安全阀的“辅助保障”而非“安全隐患”，为承压设备安全运行筑牢防线。
安全生产容不得丝毫侥幸，根部阀的每一个铅封、每一次检查、每一项记录，都是守护生命安全的重要防线。严格执行规范，强化责任落实，才是对法规的敬畏，对生命的负责。
