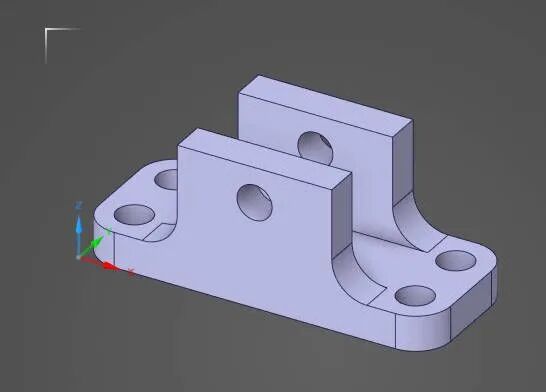

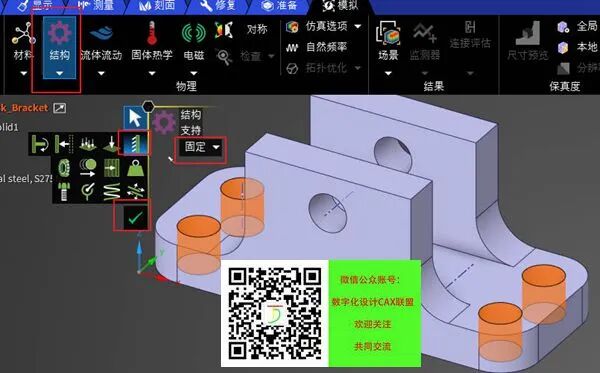

在模拟工具栏中，单击Structural（结构）箭头，然后从列表中选择Support（支撑）。按住Ctrl键选择四个安装孔的面，如下图所示。确认在Structural Support（结构支撑）HUD中选择了Fixed（固定）。单击对号或按下Enter键完成固定约束创建。
在Structural（结构）中选择 Force（力），确认在Structural Force（结构力）HUD的左侧选择了Distributed（分布）。选择支架左侧的水平圆柱孔，在 HUD 的右侧选择“使用力分量”，在 Y 方向指定 50N 的力，在 Z 方向指定 400N，回车确定。

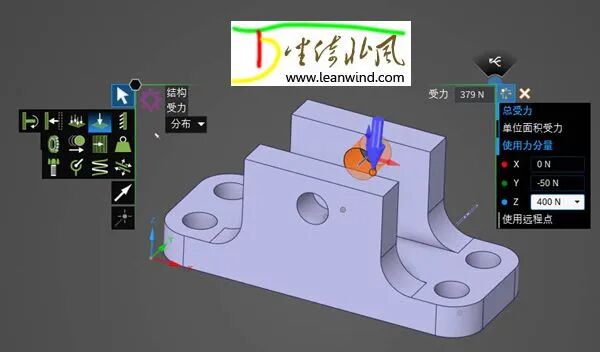

选择支架右侧的水平圆柱孔，在 HUD 的右侧选择“使用力分量”。将 Y 方向更改为 -50N 的力，Z方向保持400N不变，回车确定。

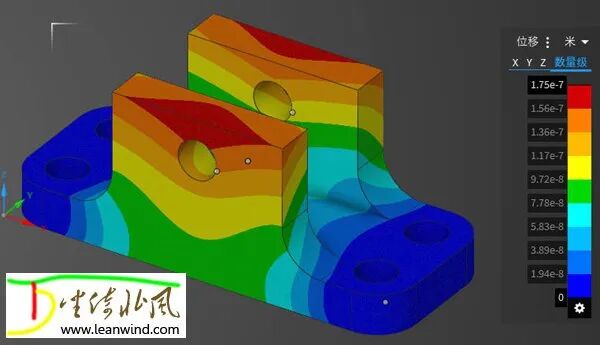

静力学分析边界条件创建完成后进行初步求解，位移云图如下所示，最大位移为1.75E-7m。
静力学分析的详细设置也可参考文章《Ansys Discovery静力学无网格实时分析及设计探索》。
2、设置拓扑优化

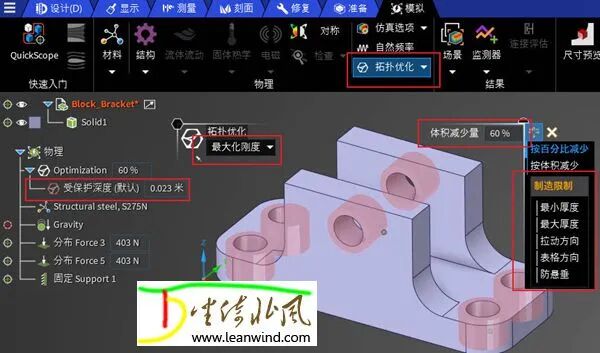

在模拟工具栏中单击“拓扑优化”，在“拓扑优化 HUD”中，保留“最大化刚度”的默认选择。选择“按百分比减少”，“体积减少量”设置为60%。
在“拓扑优化 HUD”中可以展开“制造限制”以启用加工约束，然后在物理树中编辑它们。也可以通过双击物理树中的受保护深度或从功能区的拓扑优化中选择其来更改要移除模型的默认最大体积。
3、优化求解及后处理
单击右下角的求解按钮进行拓扑优化求解，求解时可以转动模型来观看求解过程中几何形状的变化。

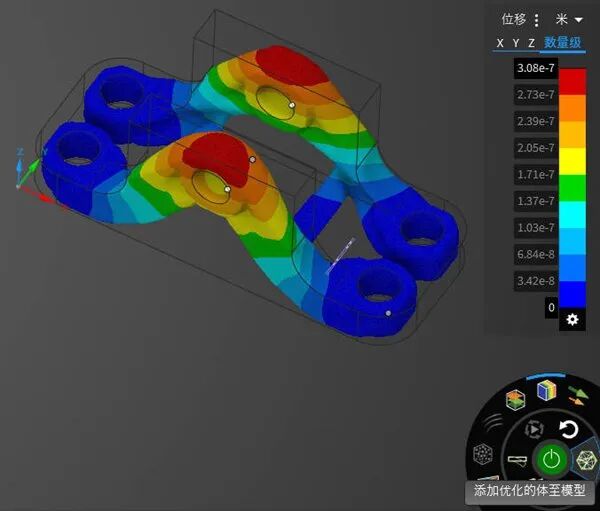

求解完成后（或等待形状基本不再变化时暂停求解），在右下角单击“将优化的主体添加到模型”。

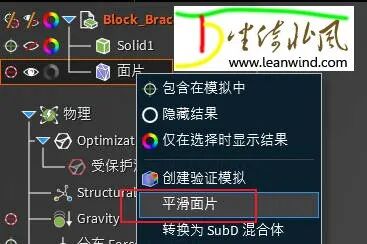

此时在模型树中多了一个新的片体组件。右击模型树中的新片体，选择Smooth Facets（平滑面片）。

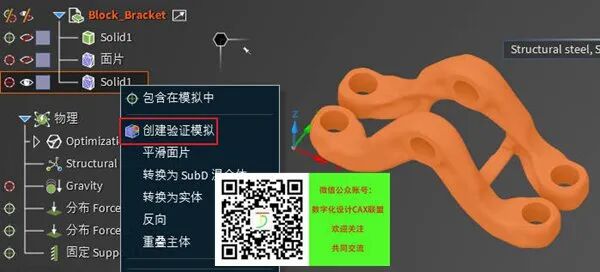

此时将生成优化后的实体模型，在结构树上右击生成的实体模型，选择创建验证模拟，并点击求解按钮，对优化后的模型使用相同的边界条件进行静力学分析。

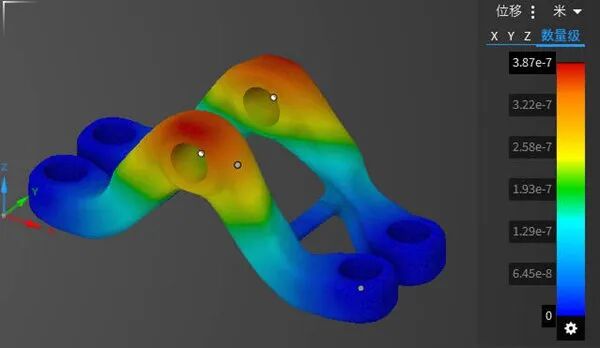

分析后的结果如下所示，最大位移为3.87E-7m。
