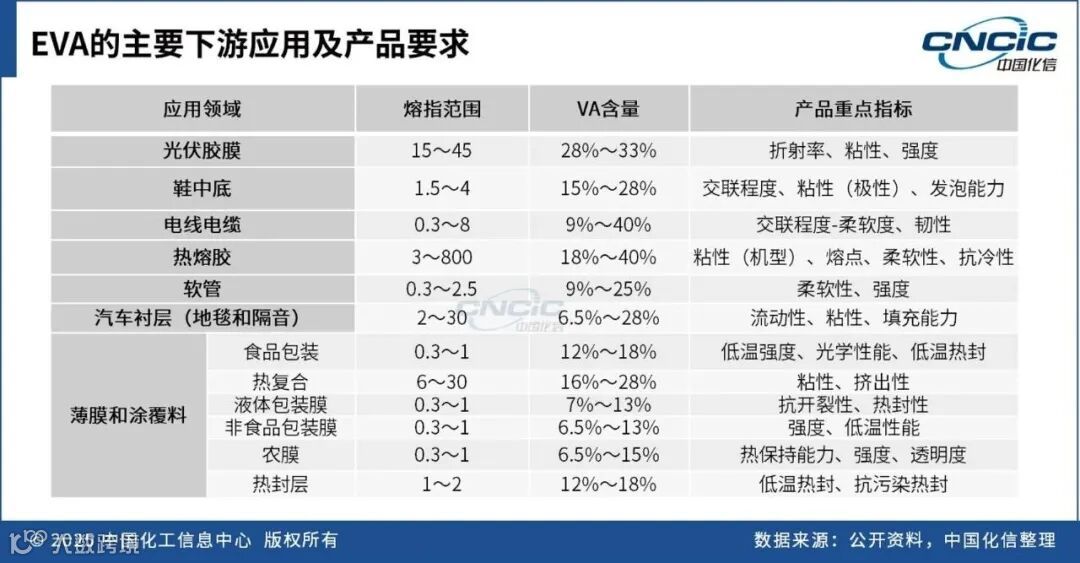

VA含量是决定EVA性能的关键指标，含量提高可增强弹性、密度与粘附性，但会降低硬度、刚性与熔点。根据VA含量，EVA可划分为三类：EVA树脂（VA＜40%，主流产品，常用含量为12%、14%、18%、28%、33%）、EVA弹性体（VA 40%–70%）及EVA乳液（VA 70%–95%），分别对应不同的应用方向。
未改性的EVA存在粘度低、热稳定性与力学性能较差的问题，因此直接应用比例较低，通常需通过改性提升性能以拓展应用。EVA的改性主要包括物理方法（如填充、共混、发泡）和化学方法（如接枝、交联）。实际应用中，多数领域采用“物理+化学”相结合的改性手段，不同应用方向的技术门槛存在差异。其中，光伏胶膜领域的改性技术最为复杂，发泡材料中物理发泡技术门槛较高，而电线电缆领域的技术要求相对较低。
1. 光伏胶膜用EVA改性料
光伏胶膜作为光伏组件的关键封装材料，其性能直接影响组件的效率与寿命。目前市场上主要包括EVA胶膜（透明、白色）、POE胶膜及EPE胶膜等类型。其中，EVA胶膜因成本低、透光性好、粘结性强及耐温性良好而占据主流。
适合光伏胶膜的EVA树脂需具备28%–33%的VA含量及40左右的熔融指数（MFR）。但由于EVA本身抗蠕变性差、热稳定性不足，必须通过改性提升其结构稳定性与耐久性，因此光伏胶膜用EVA几乎全部为改性产品。
主要改性方向包括：
热稳定性与抗蠕变性：通过添加交联剂构建三维网络结构，提高软化温度与尺寸稳定性。
耐老化性能：引入光稳定剂（如受阻胺、苯并三唑类）、抗氧剂（受阻酚、亚磷酸酯）等，提升抗紫外与抗氧化能力。
抗电势诱导衰减（PID）：通过添加吸酸剂、离子交换树脂或金属离子捕捉剂，抑制乙酸生成及钠离子迁移。
太阳能利用率：采用转光剂（如稀土配合物）将紫外光转化为可见光，提高光电转换效率。
导热性与粘结性：添加氧化铝、氧化锌等提升导热性能；引入硅烷偶联剂或增黏树脂增强界面结合力。
未来，随着光伏组件应用环境多样化，EVA胶膜将向定制化、高性能化方向发展，改性配方的优化与成本控制成为重点。
2. 发泡材料用EVA改性料
EVA发泡材料具有轻质、柔软、高弹性及耐磨等特点，广泛用于鞋中底、鞋垫等领域。其制备工艺主要分为化学发泡与物理发泡（超临界流体发泡）两类。
化学发泡：以EVA为基础，加入发泡剂、交联剂、填充剂等，通过模压或注塑工艺成型。该技术门槛较低，适用于中低端产品。
物理发泡（超临界发泡）：采用超临界二氧化碳或氮气作为发泡剂，制得的发泡材料具备更均匀细腻的泡孔结构，回弹性、轻量化及耐久性更优。尽管设备与控制要求高、成本较高，但其环保性与性能优势显著，且不良品可回收利用，正逐步成为中高端鞋材的发展方向。
目前，物理发泡鞋材市场占比约为10%–20%，随着技术成熟与环保需求提升，其应用比例预计将持续增长。
3. 电线电缆用EVA改性料
EVA因其极性、无卤特性以及与多种材料的良好相容性，被广泛用于电缆屏蔽料、隔氧层料及无卤阻燃料中，常用VA含量为18%–40%。
屏蔽料：EVA能够容纳大量导电填料（如炭黑），用于电缆导体与绝缘屏蔽，优化电场分布，提升电缆寿命。
隔氧层料：在绝缘层与护套之间加入EVA基隔氧层，遇火可释放水分并形成氧化铝隔绝层，实现A级阻燃。
无卤阻燃料：EVA本身易燃（极限氧指数17%–19%），需通过添加无卤阻燃剂进行改性，常用体系包括金属氢氧化物（氢氧化镁、氢氧化铝）及膨胀型阻燃剂。复配使用可兼顾阻燃性能与力学性能。
随着环保法规趋严，无卤阻燃电缆需求上升，未来研发重点包括提升EVA基电缆料的绝缘性能、推进阻燃剂超细化与表面改性，以及开发新型环保阻燃体系。
在光伏胶膜领域，EVA改性将致力于配方的多样化与定制化，兼顾性能提升与成本控制；发泡材料方面，超临界物理发泡技术因其环保与性能优势，正逐步替代化学发泡，EVA橡塑共混也成为研发热点；电线电缆领域则聚焦于无卤阻燃体系的创新与绝缘性能优化。
综上，EVA改性料生产企业应紧密跟踪下游应用需求，持续优化配方与工艺，在提升产品性能的同时增强市场竞争力。
来源 ：中国化信咨询
END
声明：凡未标记原创的作品均属编辑转载，目的在于传递更多信息用于学习交流，并不代表塑连网观点以及对其内容负责。若涉及版权，请作者留言小编18796489121（微信同号），小编会及时处理。
转载是一种动力 分享是一种美德
