1

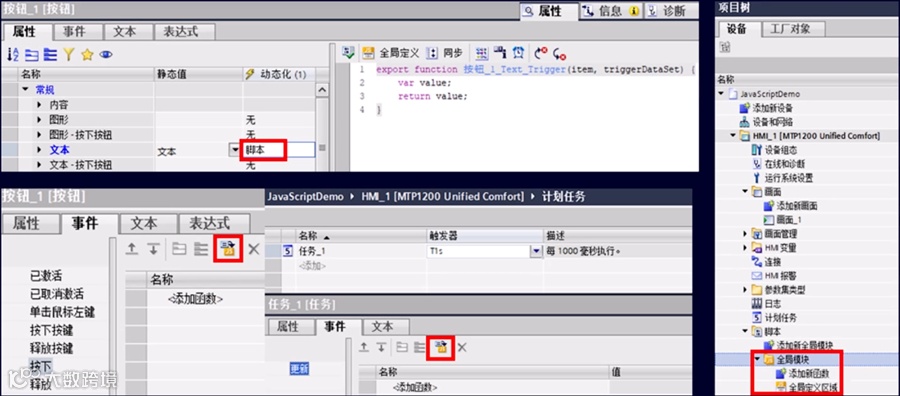

WinCC Unified脚本系统采用JavaScript作为编程语言
2

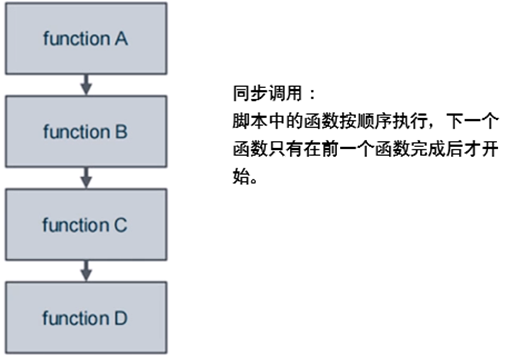

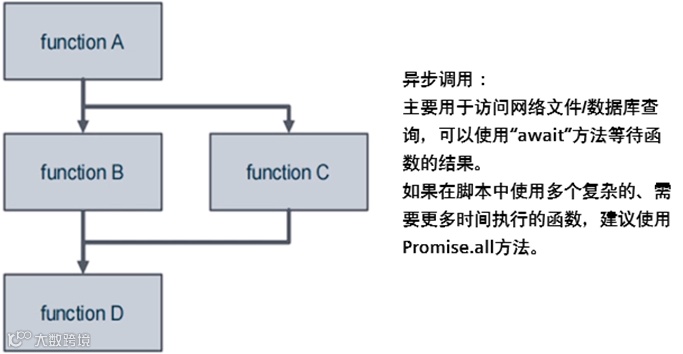

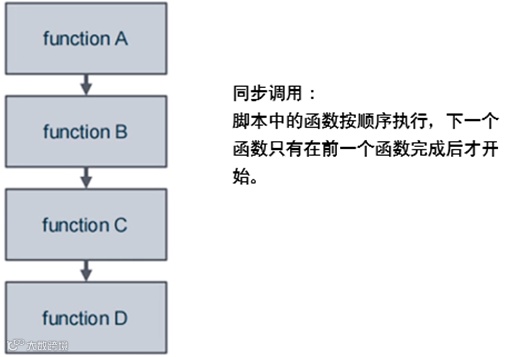

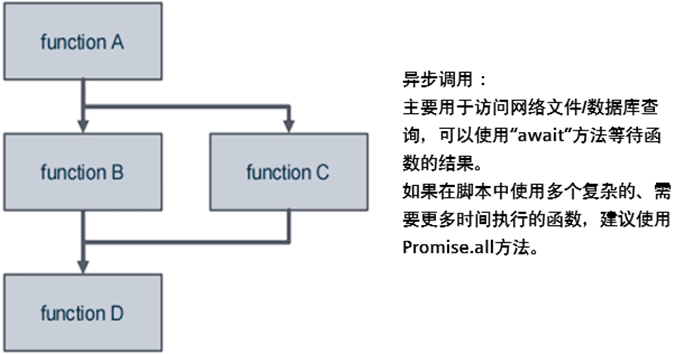

JavaScript同步调用/异步调用
3
WinCC Unified系统功能在脚本中的应用
在脚本中可以使用所有的系统功能。
4

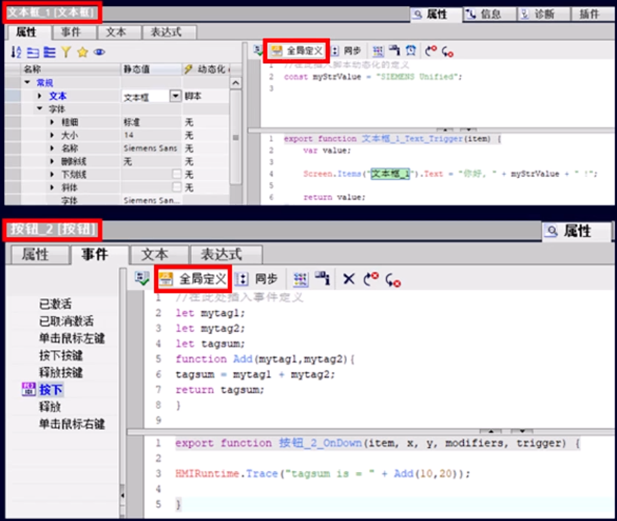

WinCC Unified脚本全局定义
每个画面都有两个全局定义！一个用于画面对象属性的动态化，一个用于画面中的对象事件。两者是独立的。
1）动态化全局定义的特点：
在当前画面对象的动态化中都可以使用
2）事件全局定义的特点：
在当前画面对象的事件中都可以使用
5

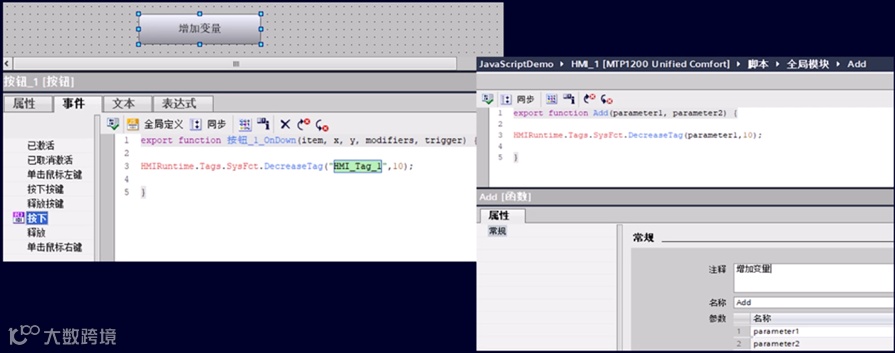

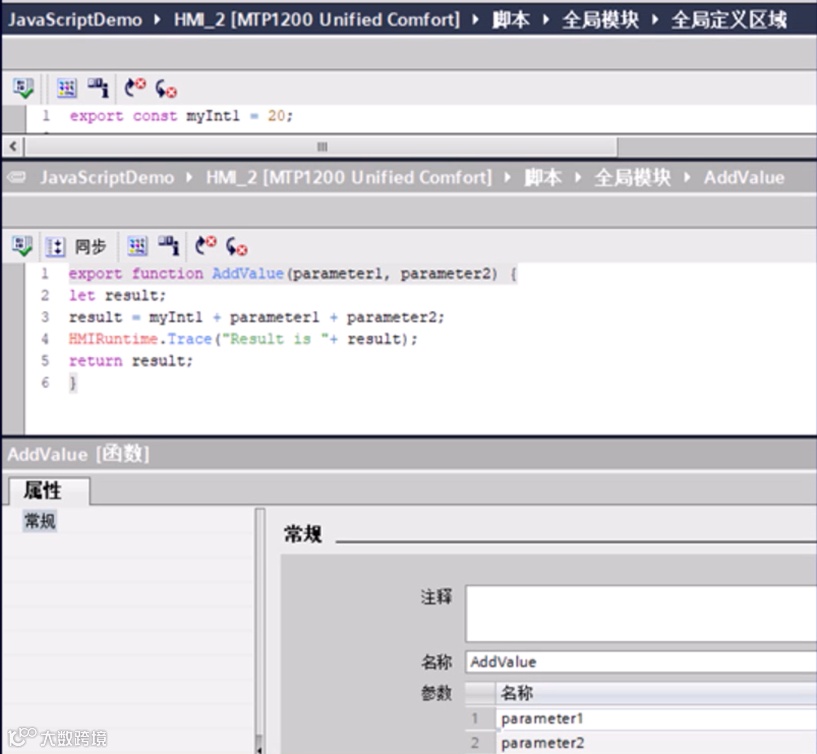

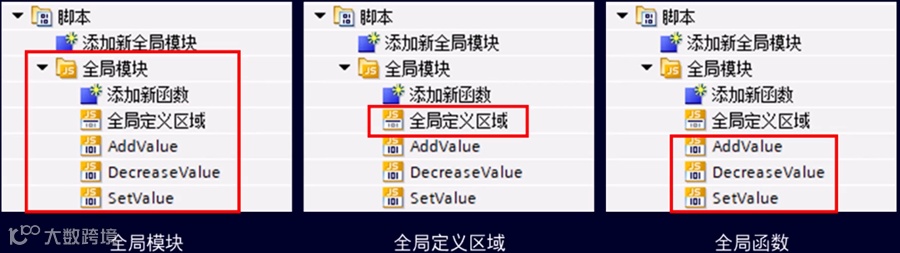

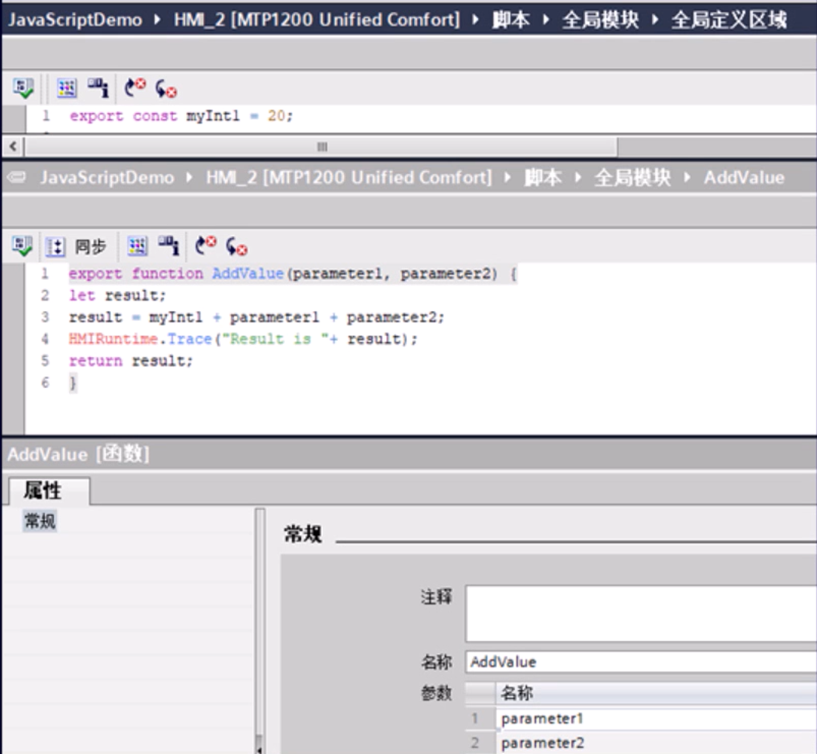

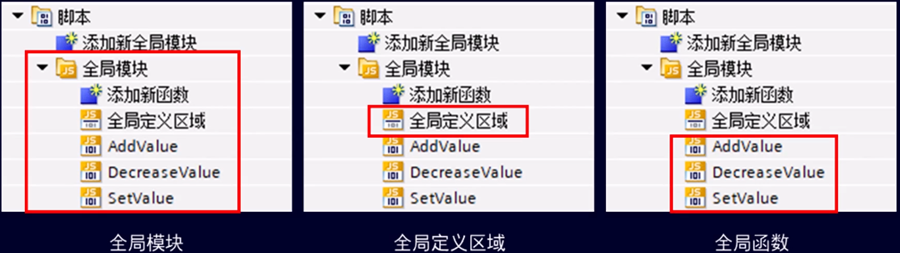

WinCC Unified全局模块
全局模块中的函数可以在不同的画面中调用，从而提高编程效率。
全局模块的特点：每个全局模块都包含一个全局定义和一个或多个函数。
全局模块的优势：在不同画面中多次使用相同的脚本，使用时必须先进行import导入操作
全局定义：定义本地变量，可以在全局模块中的所有函数中使用
全局函数：定义函数功能和所需参数，每个函数都有返回值

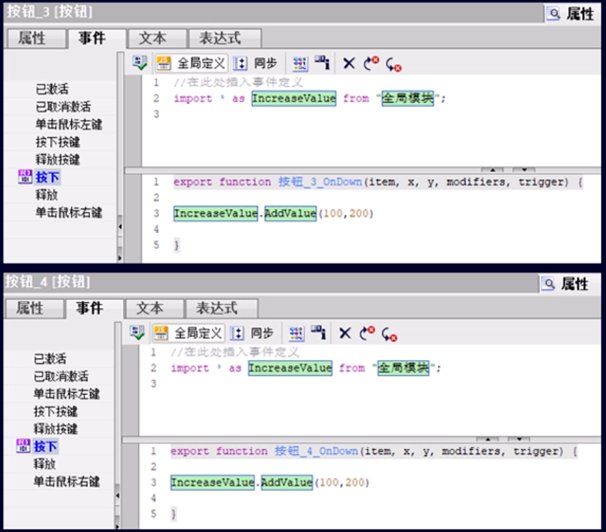

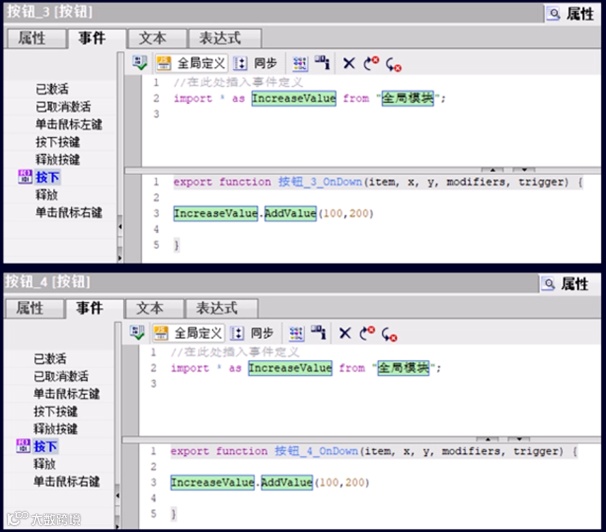

全局模块导入操作：
import * as IncreaseValue from“全局模块”；在不同的画面中使用全局模块必须在不同的画面中分别导入
复制操作：全局定义中导入的模块在复制画面对象时会自动复制
报警可以用来显示工厂发生的事件，运行的状态以及故障；可以用来诊断故障并帮助识别故障的原因；针对报警，可以设定操作员确认报警，记录报警，或者定义报警类别。
1
报警设置

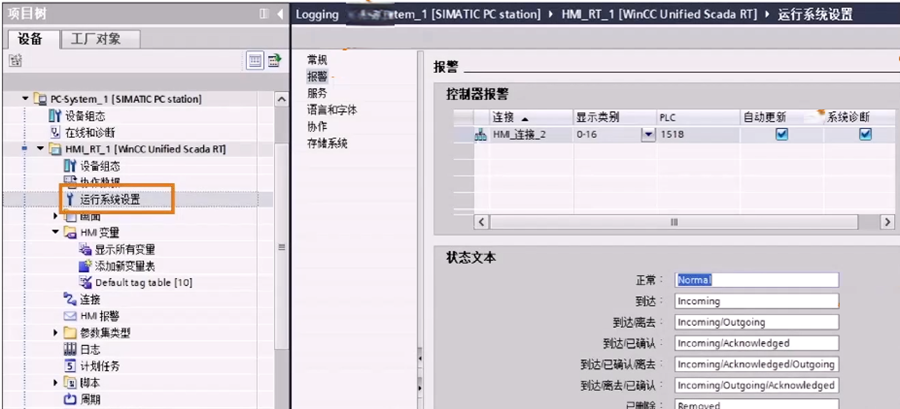

1）在“运行系统设置”的“报警”对报警进行设置

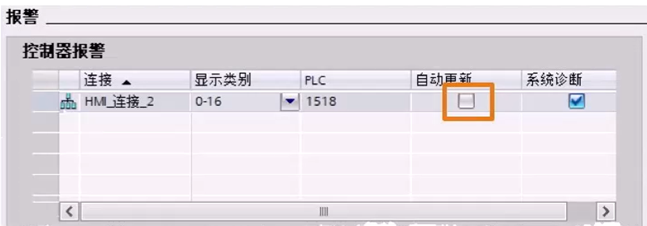

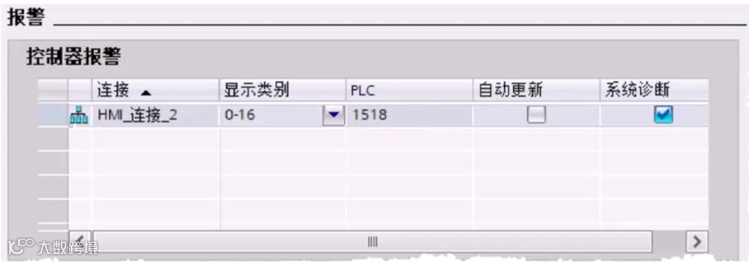

2）“控制器报警”框中可以定义控制器报警显示的参数
显示类别：需要在HMI设备上展示的报警类别

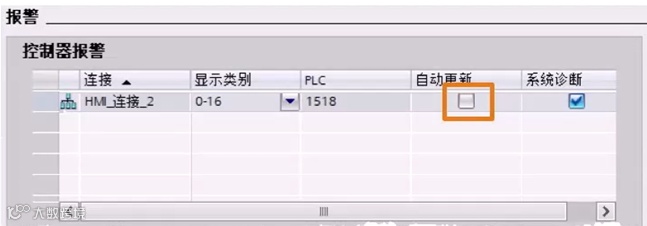

自动更新：是否自动读取控制器产生的报警
系统诊断：接收控制器的系统诊断信息
安全事件：接收来自控制器和HMI的安全事件
3）“状态文本”设置不同状态时显示的文本
到达：触发警报的条件已经满足，显示警报
离去：触发警报的条件不再满足，警报不再显示
已确认：操作员已经确认了警报
2

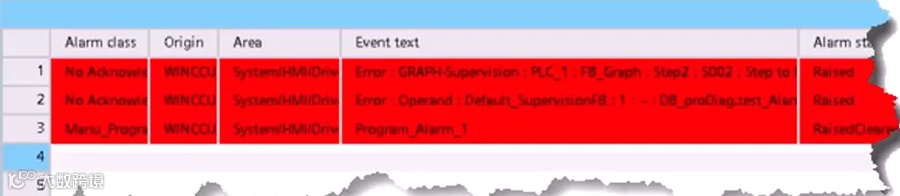

系统报警
系统报警包括系统事件和控制器警报。
1）系统事件：
系统事件表示HMI设备和系统之间的系统状态和通信错误
系统事件也可以在运行系统的报警控件中显示
系统事件的语言和当前在HMI设备上设置的语言一致

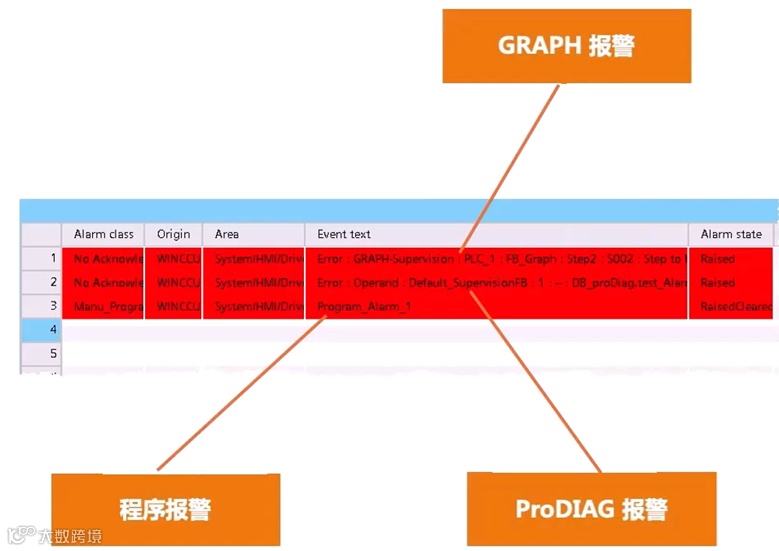

2）系统定义的PLC报警：
对于S7-1500 PLC，系统诊断属性默认是激活的
要接收控制器警报，需要为每个连接提供“系统诊断”选项
注：目前支持该功能的控制器为SIMATIC S7-1500（固件版本为2.0或更高）
3
自定义报警
自定义报警包含了HMI设备的模拟量报警、离散量报警及控制器报警。
1）控制器报警

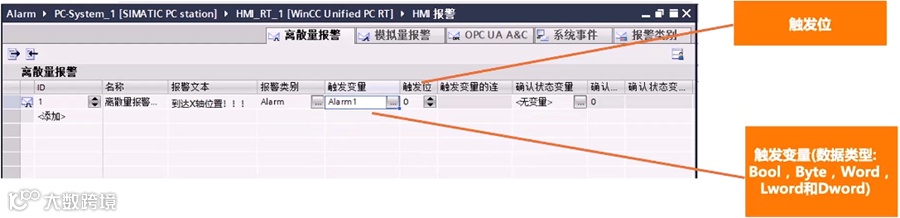

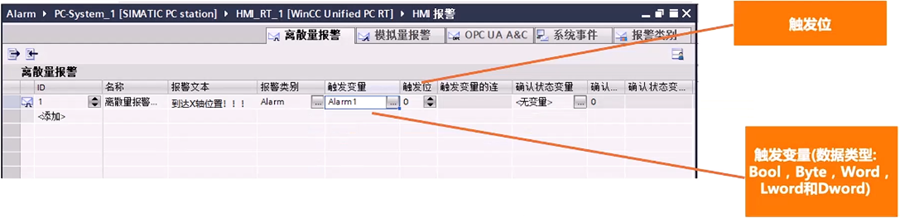

2）一个离散报警是由一个变量的特定值（位）触发的。

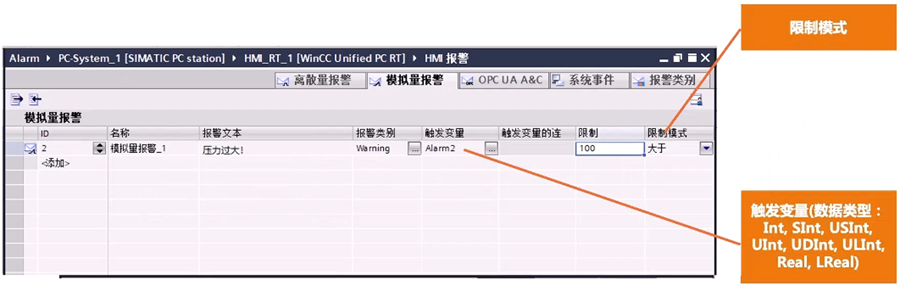

3）模拟量报警指示过程期间超出限制值的情况，事先定义了触发变量的限值和触发模式，根据用户定义的模式触发模拟量报警。
4

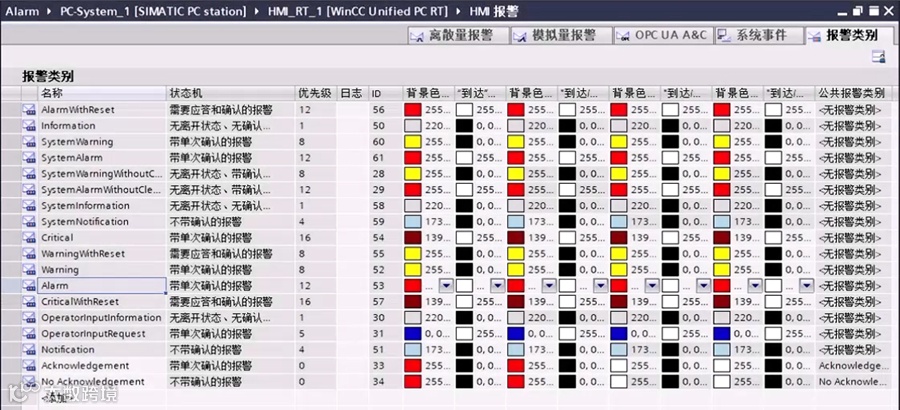

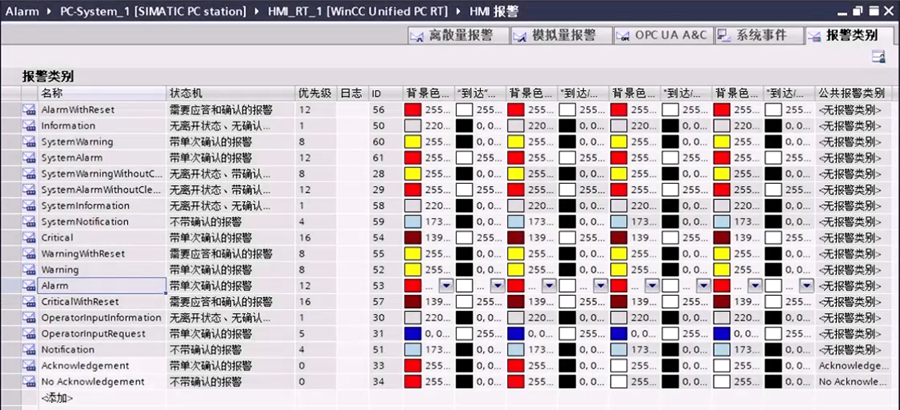

报警类别
可以将项目的报警划分为不同的报警类别，明确告诉操作员哪些报警是最重要的。
1）每个报警都必须分配给一个报警类别
2）报警类别中定义了报警触发时的外观和确认模式。（单次确认模式，需要应答和确认模式，不带确认模式）
3）自定义报警类别：可以在“HMI报警>报警类别”中创建新的报警类别，可以定义新建的报警类别的确认模式，增加自定义报警类别的数量取决于项目中使用的运行系统。
4）对于每个报警类（包括预定义的报警类），可以配置文本颜色、背景颜色和闪烁状态，报警状态有“到达”、“到达/离开”、“到达/已确认”、“到达/离开/已确认”。
5）如果配置了报警日志文件，则报警事件存储在警报日志中。日志文件的容量受到存储介质和系统限制的限制。
5

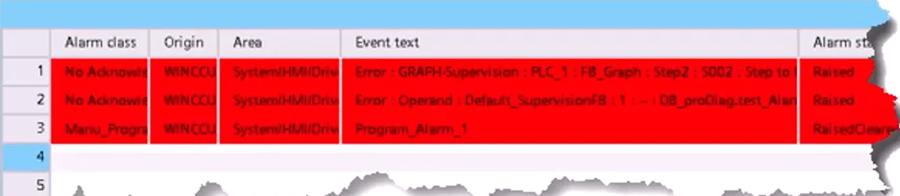

报警控件
报警控件可以显示生产过程中发生的报警、实时报警和历史报警信息，根据控件组态，一个控件可以显示多个报警。

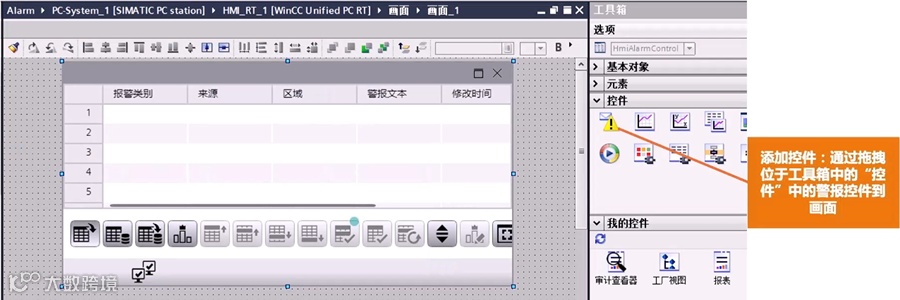

1）添加控件：通过拖拽位于工具箱中的“控件”中的警报控件到画面

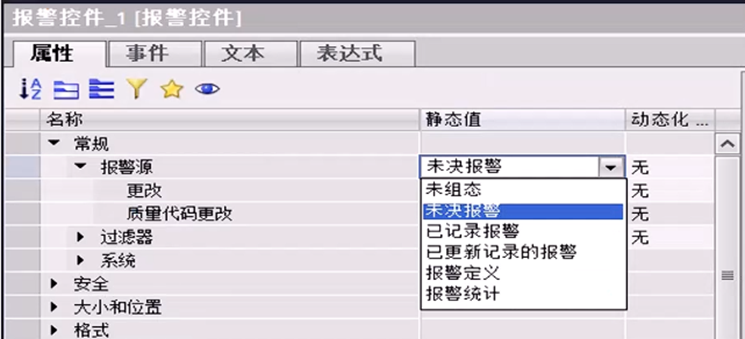

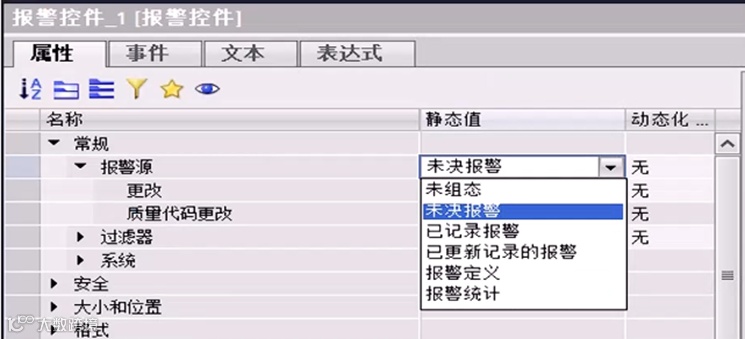

2）在“报警源”中可以定义报警视图中需要显示的报警：
“未组态”：报警视图不显示任何报警
“未决报警”：报警视图显示当前未决报警
“已记录报警”：报警视图显示已经记录报警
“更新已记录报警”：报警视图显示以指定的时间间隔进行更新已记录的报警
“报警定义”：报警视图显示工程组态系统中组态的全部报警，无论他们是否发生

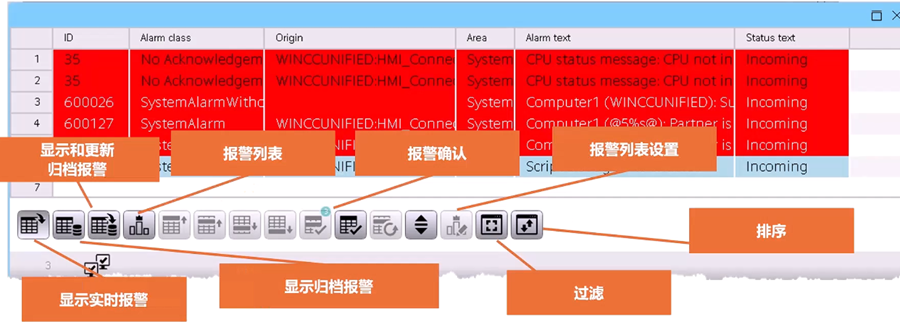

3）通过工具栏按钮操作，设置“允许操作员控制”；提供了30个不同的功能按钮，激活相应按钮即可；其他工具栏按钮可以在工程中激活。
1

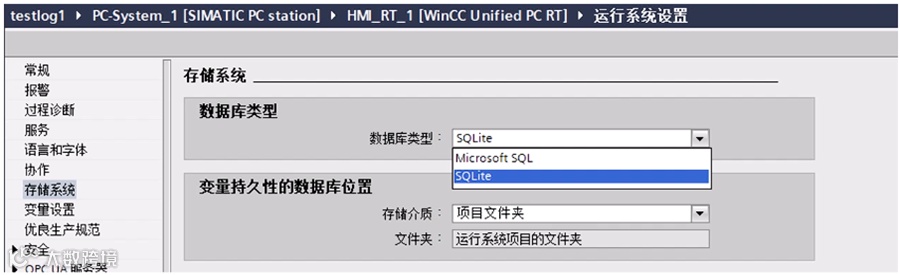

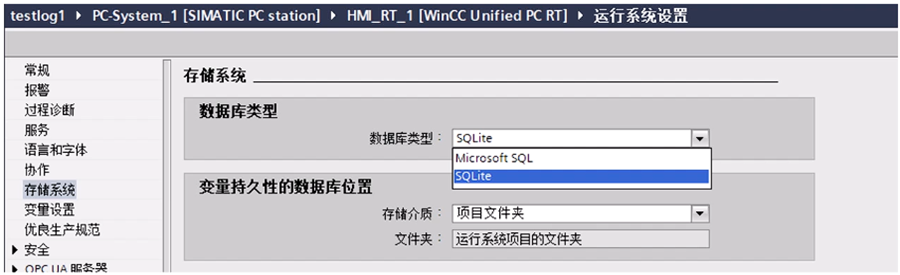

数据库类型
SQLite：基于文件的记录，默认的数据库类型，无需额外安装。
SQL Server：要使用Microsoft SQL，系统提供带有安装包的选件。
安装Microsoft SQL后，Unified PC不能使用SQLite进行记录。会保留现有的SQLite文件，但不能在运行系统中访问这些文件。
2
数据记录

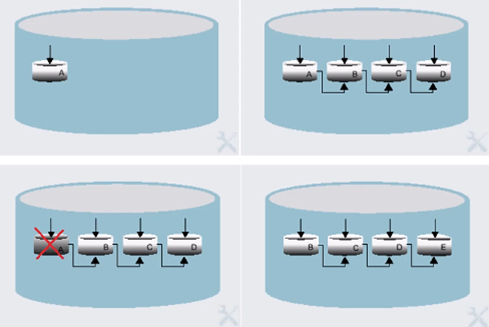

工作原理：
过程值连续写入到第一个分段中。
如果达到该段的组态大小或超出周期，则会创建一个新分段并对其进行填充。
达到日志的最大大小或最大周期后，会删除最早的分段
3

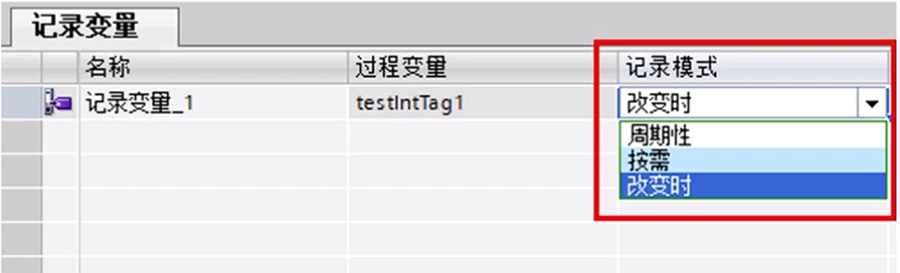

记录变量
记录模式：
改变时：过程值发生变化时，会对其进行记录
按需：变量触发器被触发时，会对过程值进行记录
周期性：变量记录按照已定义周期执行
4
记录显示
趋势控件：配置在线数据或者历史数据的趋势视图，可组态多个趋势区域。用户可自定义趋势外观。
趋势陪伴：数据源来自趋势控件，可以在表格中显示趋势控件中经过评估的数据和统计，比如平均值、最大值、最小值等。
过程控件：在表格中显示变量值，比如在线数据或者历史数据。最多可配置九个值列来分析、过滤和编辑值。通过控件可以进行编辑、创建归档值、导出等操作。
注：该课程的所有演示请点击【阅读原文】，或在西门子1847平台搜索课程《WinCC Unified V20 基本功能简介》进行学习
