Modbus RTU 通讯是设备数据交互的常用方式，而S7-1214C PLC 低版本固件在指令调用时可能会出现隐蔽问题。
西门子工业技术论坛【精华之星】WWCWWC 分享的 Modbus RTU 通讯调试经验，不仅详细记录了问题解决全过程，更精准戳中低版本 CPU 指令调用的核心痛点，对一线调试人员极具实用价值，得到了论坛用户的点赞和好评！今天就为大家进行分享~
近段时间，为配合集团公司OA数据采集优化方案的落实，将公司内部各设备具有流量、电能管理硬件特性的设备，创建Modbus rtu通讯从站条件，在调试过程中遇到的一些错误，进行重新认识和学习。
对于cpu版本在V2.2以下的，在通讯指令调用时，该版本尚不支持Modbus rtu指令，只能调用Modbus的指令应用，现将自己测试过程中的应用错误认识进行了整理。
组态和应用

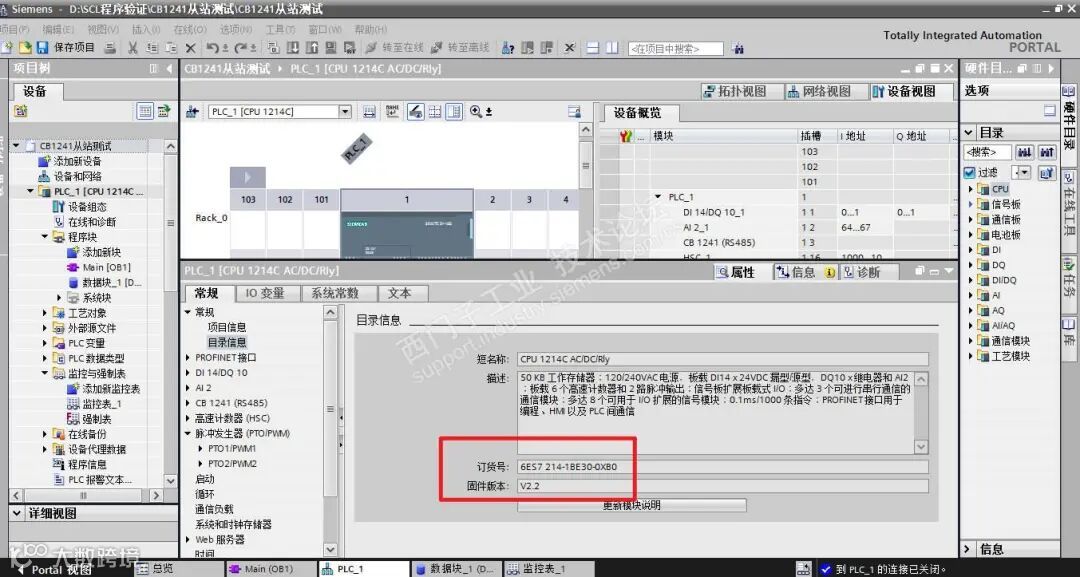

1） 组态cpu，图示：CPU S7-1214C，版本 V2.2

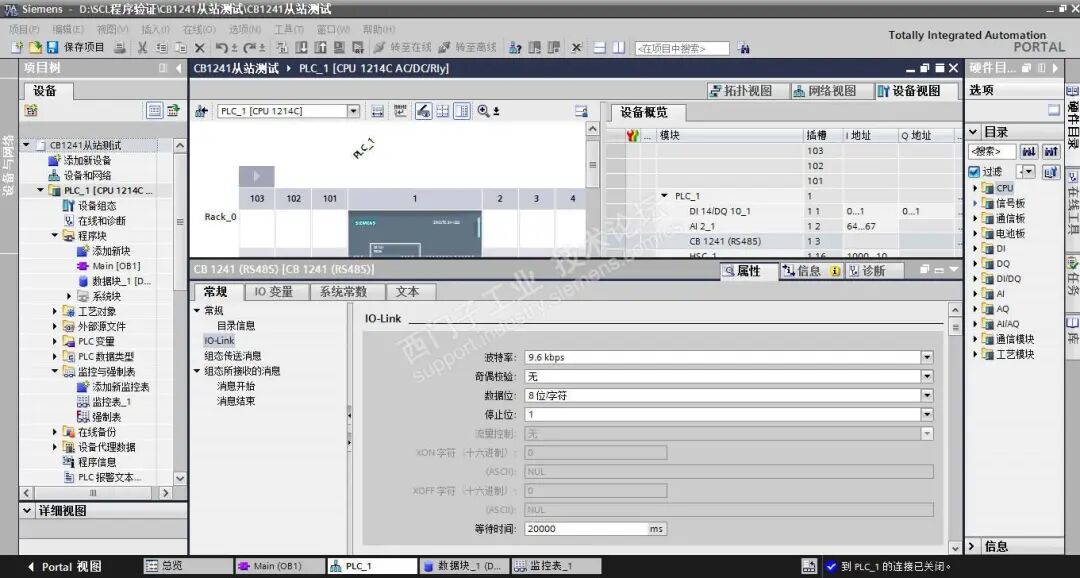

2） 添加CB1241 RS485信号板，版本V1.0，图示：
通讯测试参数基本按按默认值，等待时间有修改。

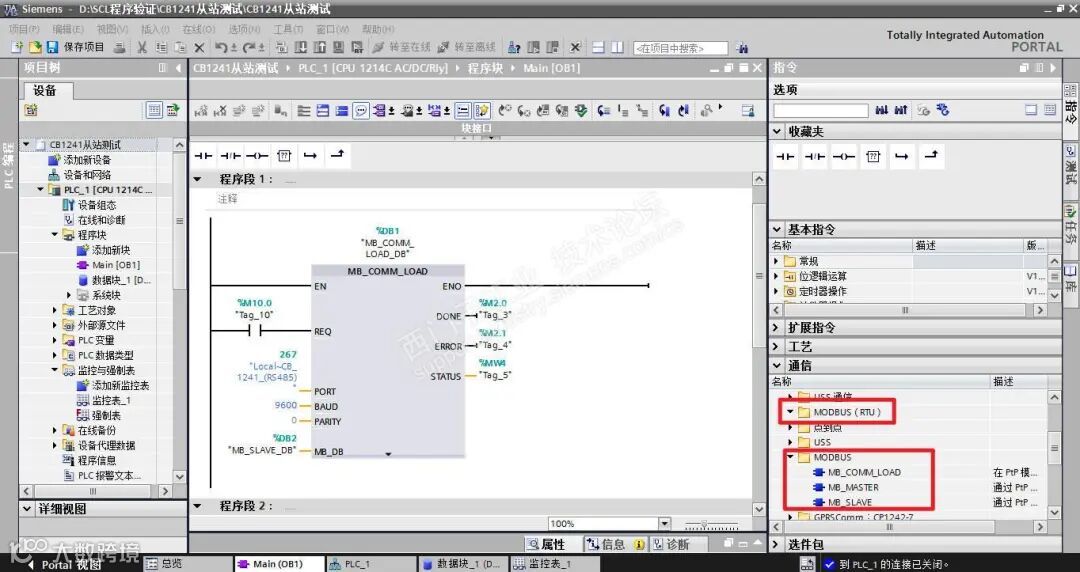

3） Modbus rtu通讯指令的调用情况，图示：
Modbus rtu下面是没有可以调用的通讯指令，在Modbus指令下有可以调用的通讯指令。

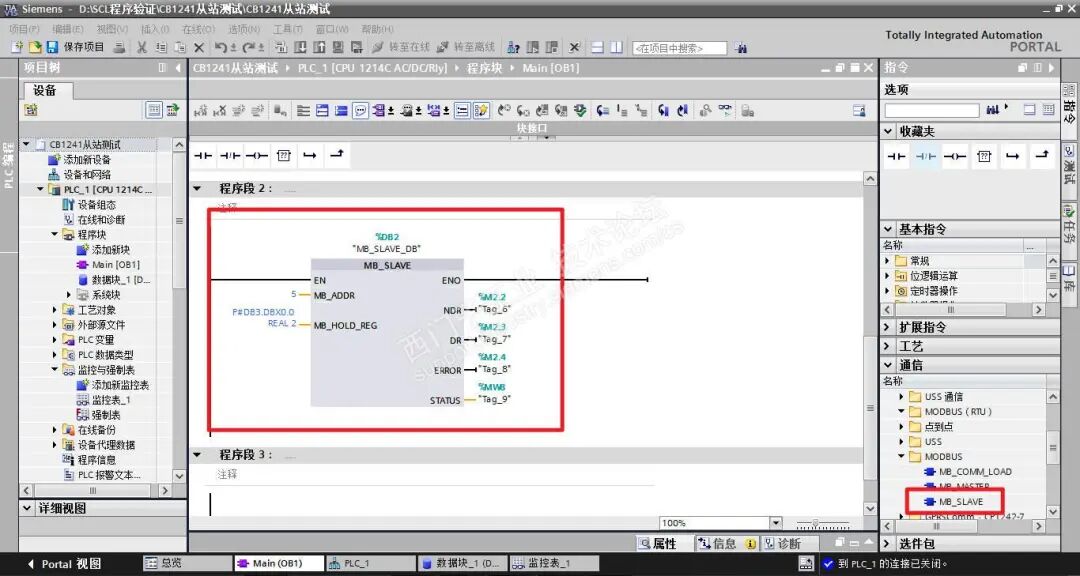

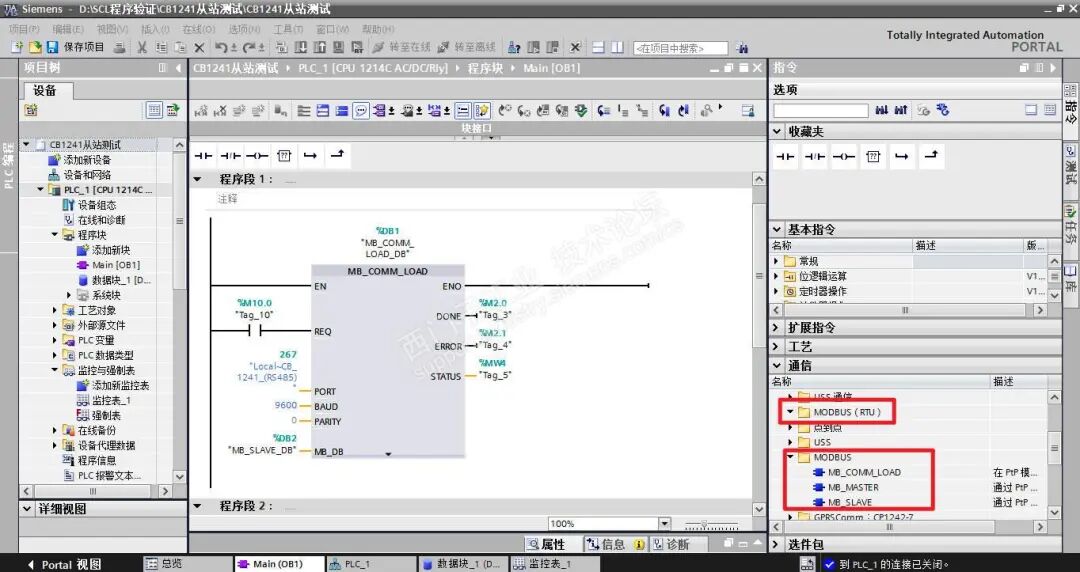

4） 将Modbus rtu初始化及从站指令拖放到编辑区，填写管脚，图示：
初始化指令。

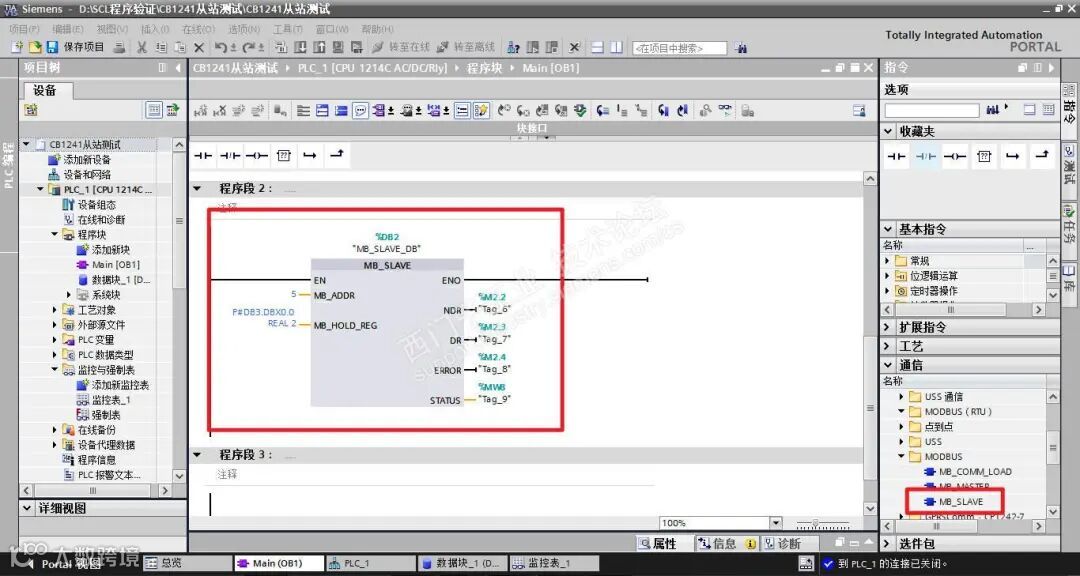

供主站读写DB3.DBD0和DB3.DBD4的2个REAL数据。

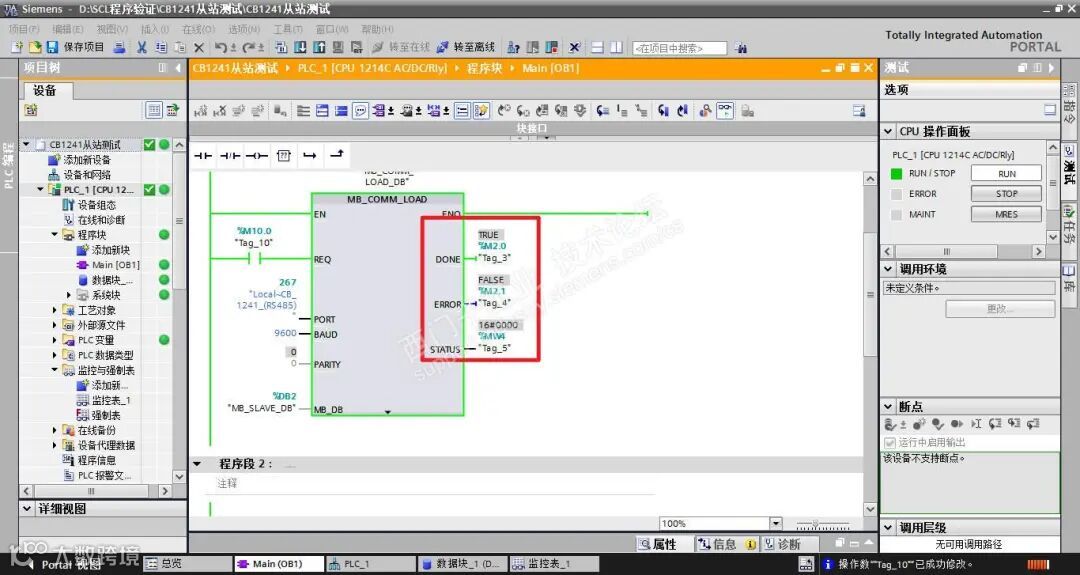

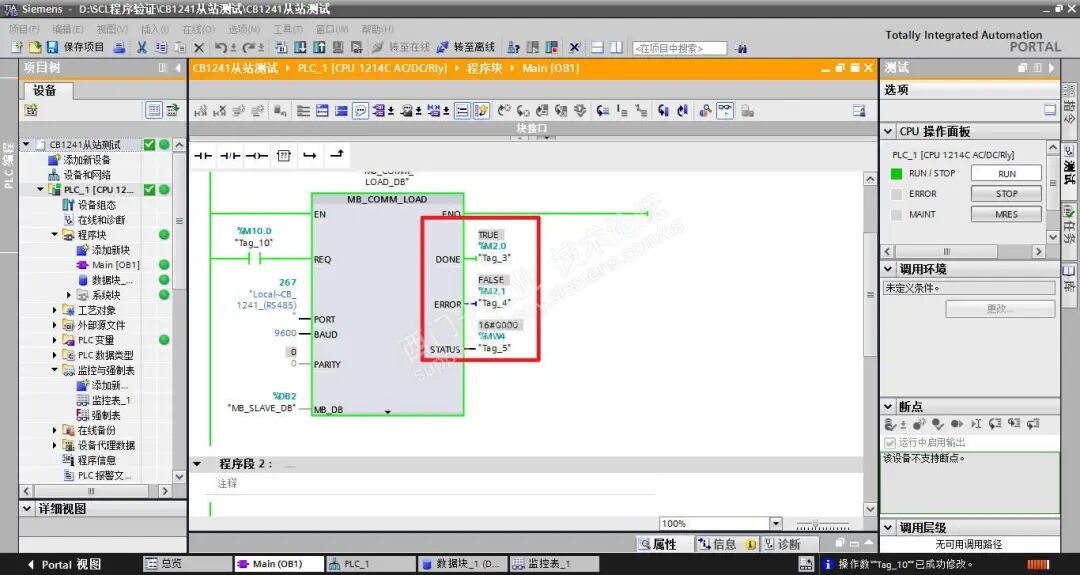

5） 将这些“正常”的组态及程序下载到cpu中，监控没有报警，图示：
初始化指令正确完成。

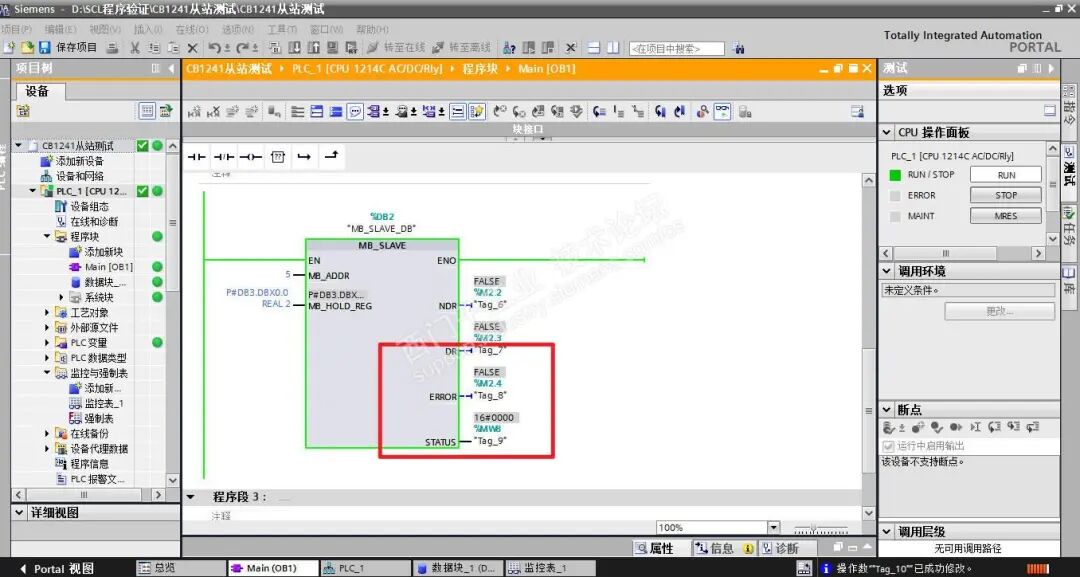

从站SLAVE指令也没有报警。

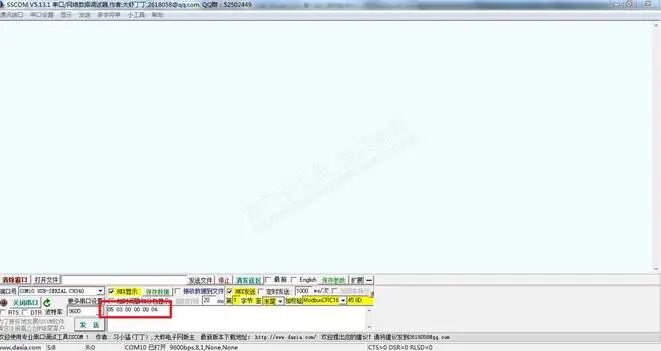

6） 启动串口调试软件，设置相同的通讯参数，在发送器编辑读取5#从站的DB3.DBD0和DB3.DBD4的数据，16#进制数表示，图示：
发送读取从站数据给PLC，接收区无反应，重新检查、确认硬件接线，具体描述在帖子中有具体说明双方的硬件连接，【S7-200smart主站与s7-1200从站的Modbus rtu通讯】，https://www.ad.siemens.com.cn/club/bbs/post_1950172_50_0_1.html#anch，没有错误。
但是，串口调试软件的接收区就是没有从站数据的接收，检查数据块DB3，确实有测试数据写入，且这个并不是调试软件没有接收到从站数据的要因。反反复复检查，始终没有找到问题的所在，调试一度进入死胡同。

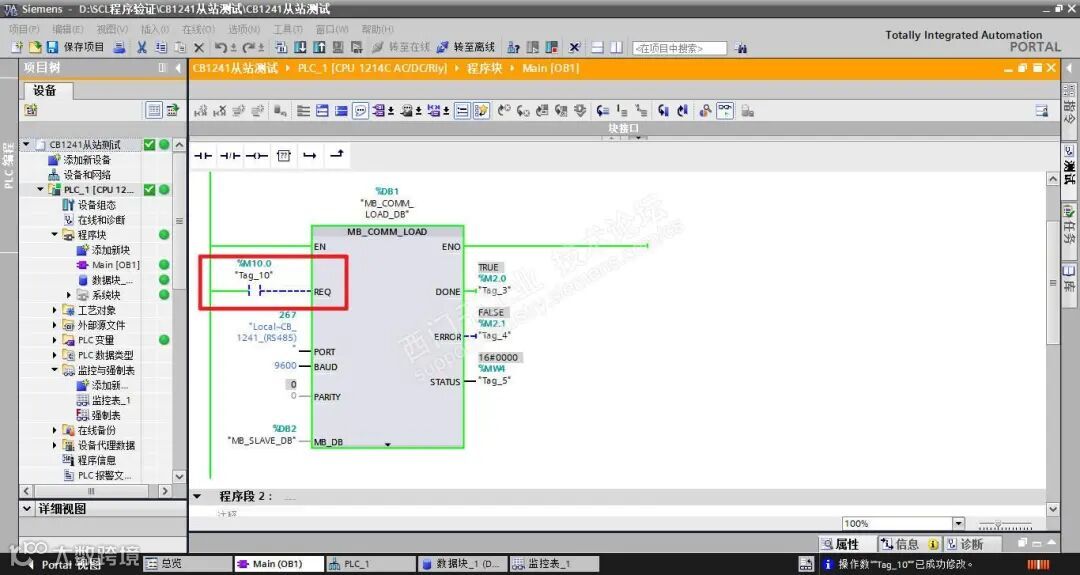

7） 从西门子技术手册中的例子程序，都是在MB_COMM_LOAD的REQ管脚，应该是沿触发的思路，将测试初始化触发位M10.0设置为0，图示：

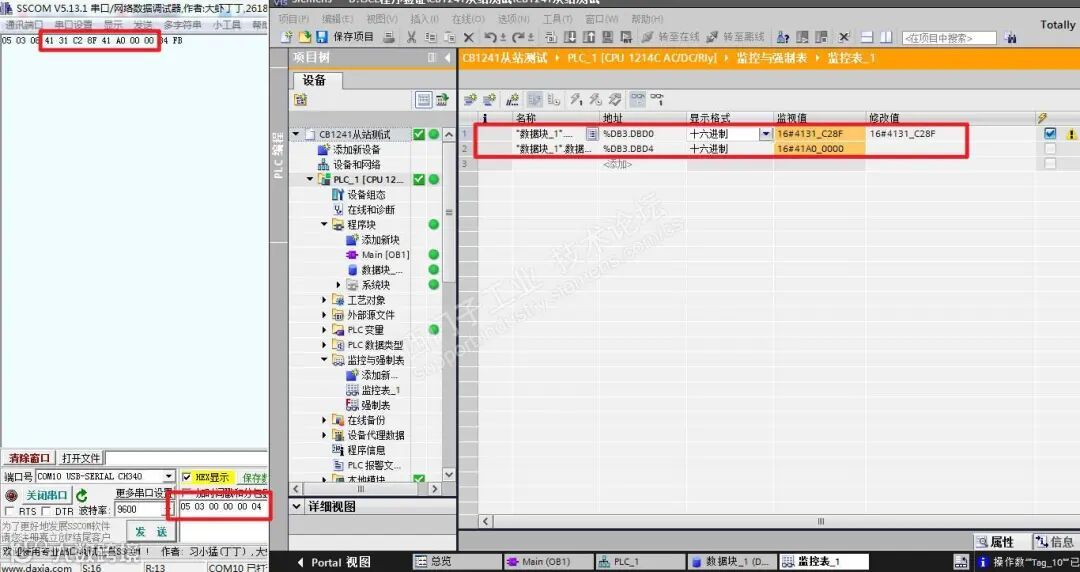

8） 重新在串口调试软件中发送同样的读取从站数据，图示：
05：5#从站
03：功能码，读取从站数据
08：8个字节长度的数据
41：实际的起始数据
。。。：。。。
00：实际的结束数据
34：CRC校验
FB：CRC校验
数据能够正常读取从站的数据。
无法正常通讯的原因是：MB_COMM_LOAD的REQ管脚始终为ON值引起！希望在调用低版本CPU的用户引起注意。
小结：

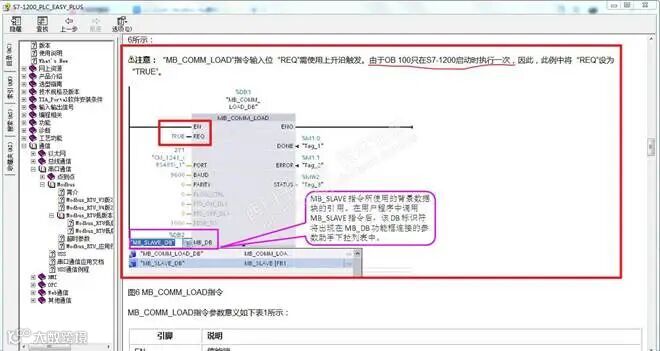

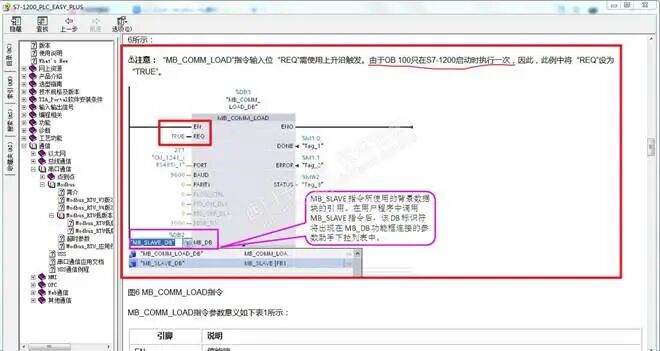

没有理解官方技术手册中的具体说明，图示：
OB100的MB_COMM_LOAD的REQ管脚TRUE，是建立在OB100，相当于沿触发，而我在实际应用是OB1中调用，正确应用应该是沿触发，修改M10.0 = 0，也相当于沿触发。如果没有将M10.0设置为0，相当于每应该周期始终初始化，由此与串口调试软件通讯不成功。
