这是内存基础知识系列的第20篇，你可以在 基础软件开发 ，找到前19篇。

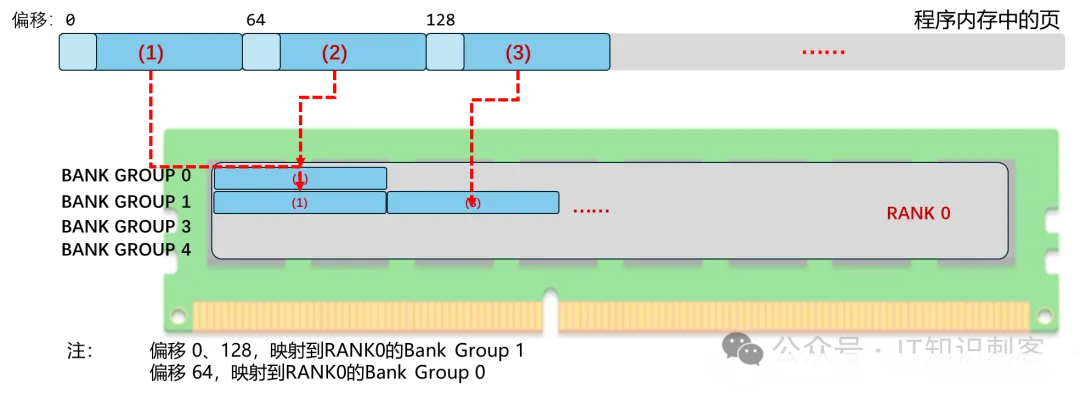

一个Line 64字节。上一篇的测试中，我读了3个Line，在BG层观察流量的结果，这3个Line是如下分布的：
一个Chip包含 4 个BG(BankGroup)，每个BG又包含4个Bank。
流量测试程序发起的3个Line的读请求，如图2所示，第1个Line来自于BG 1; 第二个Line来自于BG 0; 第三个Line又回到BG 1。
在BG层，流量以64字节为单位，也就是以Line为单位了，在两个BG间来回切换。
内容控制器（MC）以Line（64字节）为单位，轮流使用BG，可以更好的分散压力、提升吞吐、缩短延迟。
让多个BG一起工作，一个BG正在行选通时，另一个可以CAS，等等。
（注：行选通、CAS这些名词在内存系列前10篇中有详细介绍）
但是，一个Chip中有4个BG，图2中也有表现这一点。为什么只使用了其中的两个呢？
为什么不在4个BG中来回切换呢？4个BG轮流用，压力不是更分散吗？
原因很简单，如果你仔细阅读了本系列前面所有文章，自然就知道，内存条在现有主频、制程工艺限制下，搞了很多花招提升性能、吞吐。这其中最重要的有两个：
row buffer来自于Memory Array，前面有过详细解读，这里不再重复。简单总结下，Memory Array列大小1024bit，单个row buffer也是1024bit。一个RANK所有Bank中row buffer合起来，就是8KB。
每次内存读写，都要把8KB读到Row Buffer中，再从row buffer读出（或写入）目标列的数据。（然后row buffer中的数据会再写回对应的行）
如果只从单一一个BG、Bank连续的读，可以最大程度使用Row Buffer，省去了“行选通”过程，只需要CAS，从row buffer中读出目标列数据即可。
但只使用一个BG/Bank，又无法利用“多BG”分散压力。
我想表达的是，多BG和Row Buffer，是相反的两个特性。前者要求分散，后者要求聚集、连续。
主频的提升，是普适的。当主频提升有限，或不再提升时。依赖各种特性的提升，很多是相冲突的。内存是这样，CPU也一样。
内存控制器在这里做了个折中，Chip中不是有4个BG吗，我只使用2个。
在8KB内，以Line为单位，在两个BG中轮流切换。既要分散，也不要太分散。
页大小不是8KB吗，因为流量被分散到了两个BG中，因此我只使用4KB。
如果使用4个BG，只使用row buffer的四分之一，row buffer的利用不是特别充分。Row Buffer利用充分了，多BG又没用上。
所以，就在二者间做个折中。4个BG只用2个，8KB row buffer只使用一半。
这就是内存控制器选择的策略。MC其实认为我们并不会经常性的、连续的读写。
但是，我如果真的想连续的读写内存呢？所有Bank已经把总计8KB加载到Row Buffer中了，读完前4KB后，后4KB弃之不用，因为后4KB对应的物理地址，可能和前4KB离的很远。
在了解了这些硬个特性后，只要合理的安排数据，可以完整的读(写)完Row Buffer，在当今无法突破的内存墙下，还是可以有点提升的。
或者把数据分散到4个BG中，最大化的利用多个BG提升吞吐，也是有提升的。
MC在做了个折中，我们可以根据我们的情况，在聚或散上，做到极致，更充分发挥硬件潜能。
本篇先到这儿，后续我们逐步揭晓，如何在现有硬件条件下，最大化利用硬件潜能。
