这是内存基础知识系列的第16篇，你可以到 基础软件开发 这里，找到前15篇。
测试程序非常简单，以64字节为步幅，重复的访问一段内存，然后使用PMC计数器，观察流量在那些RANK。当然，为了避免cache的影响，还需要使用clflush指令，将L1~L3中缓存的数据清理掉。

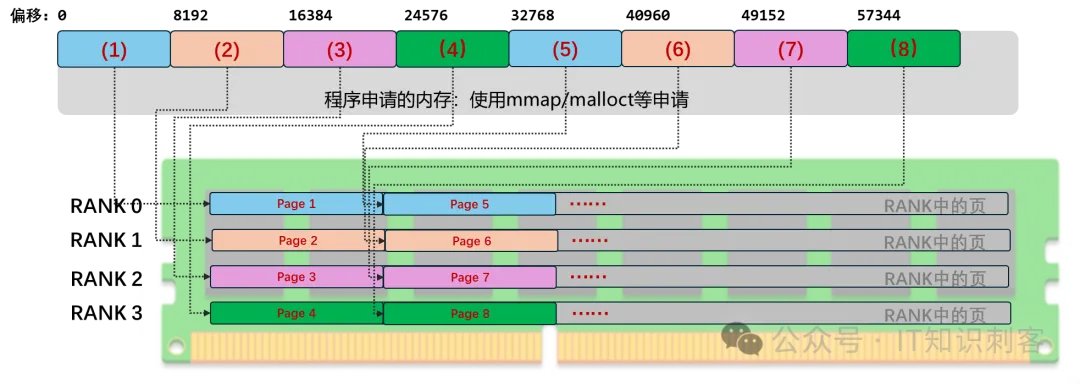

经过测试，内存流量以8KB为单位，在多个RANK间轮流切换。我因此得出这张内存流量分布图：
如图1所示，程序申请了一块内存，这块内存以8KB为单位，分布在内存条的4个RANK中。
那么，你有没有想过，这个神秘的页，在哪儿。我的意思是，由什么决定“页”的大小是8192B(字节)？
MC根据整根内存条和Chip的特性，决定以8192字节为单位分散存储数据、并访问内存。
而且8192B并不是固定的，要结合通道数量等基本概念。下面，我们就软、硬结合的，细细的扒一下“页”的定义到底来自哪里。

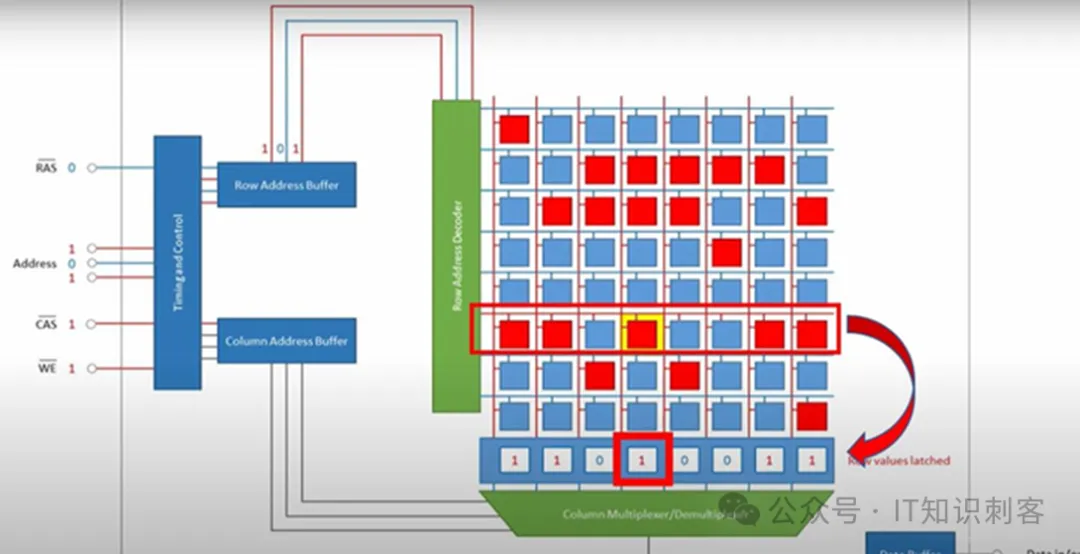

在内存基础知识（二）中，我着重介绍了Memory Array(也叫Sub Array）与Cell的概念。
一个Cell一个bit，比特。多个Cell合起来，构成二维的阵列，就是Memory Array：
在不能说的秘密--内存竟然有隐藏带宽中，我用dmidecode(或lshw -class memory）先查到内存颗粒（Chip）的型号，再到网上搜内存Chip的说明书。
[root@rdma101 ff]Getting SMBIOS data from sysfs.。。。。。。 Type: DDR4 Type Detail: Synchronous Registered (Buffered) LRDIMM Speed: 2133 MT/s ...... Part Number: M386A4G40DM0-CPB 。。。。。。

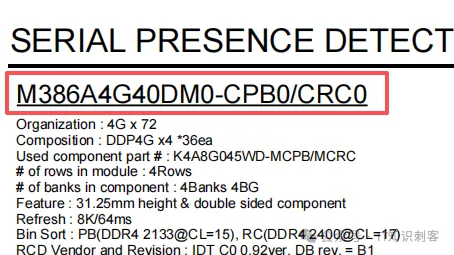

这是三星的DDR4内存，M386A4G40DM0-CPB，就是内存颗粒的型号。这是它的说明书：

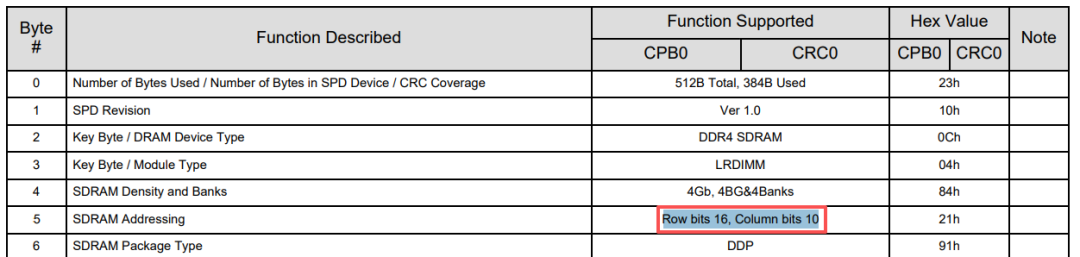

就这一行：Row bits: 16，Column bits 10。行地址16位，列地址10位。
这就是Memory Array的大小。它的行用16个bit定位。16个bit，最大的地址是：1111,1111,1111,1111（二进制），十六进制为0xffff，十进制：65535。
列地址用10个bit寻址（定位），最大地址0x3ff，1023。0到1023，它共有1024个列。
知道了行、列数量，一个Memory Array的大小很容易计算出来，65536*1024，64Mb（小b），64M个比特。

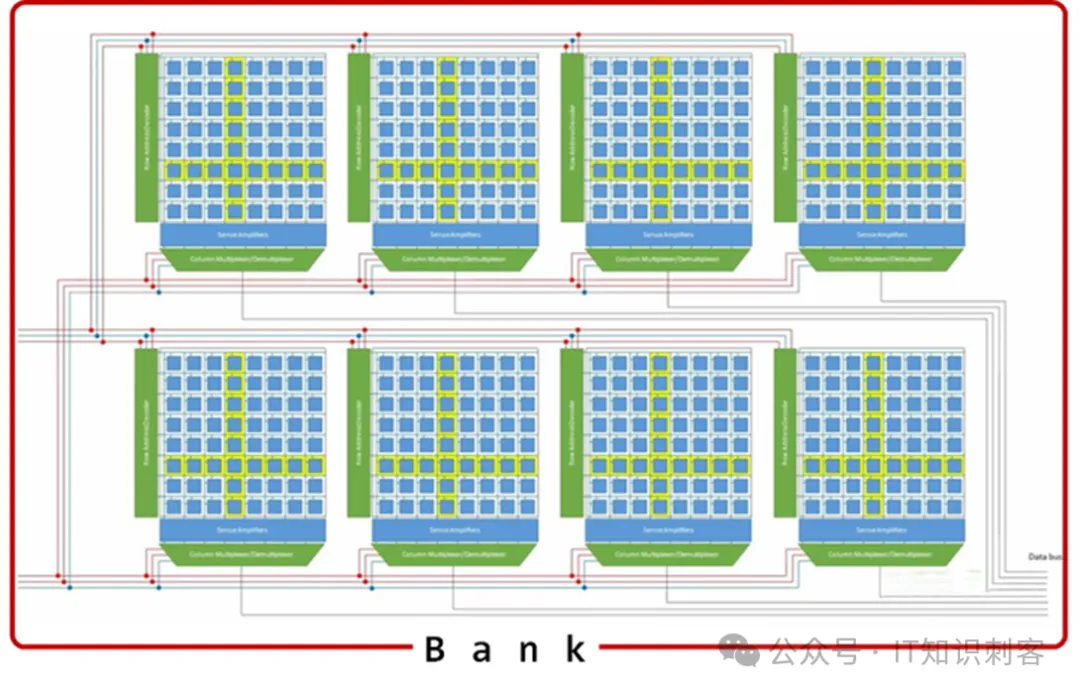

上图的BANK由8个Memory Array组成。8个Memory Array共用相同的地址线，“它们是一致行动人，说访问第几行、第几列的bit，大家就都访问第几行、第几列的bit。”（来自内存基础知识（三）-- BANK的描述）。
Bank中Memory Array的数量，被称为内存Chip的位宽。上图就是8位宽的Chip。Memory Array大小再乘以8，就是Bank容量。
64Mb * 8，512Mb，64MB（大B）。也就是64M字节。

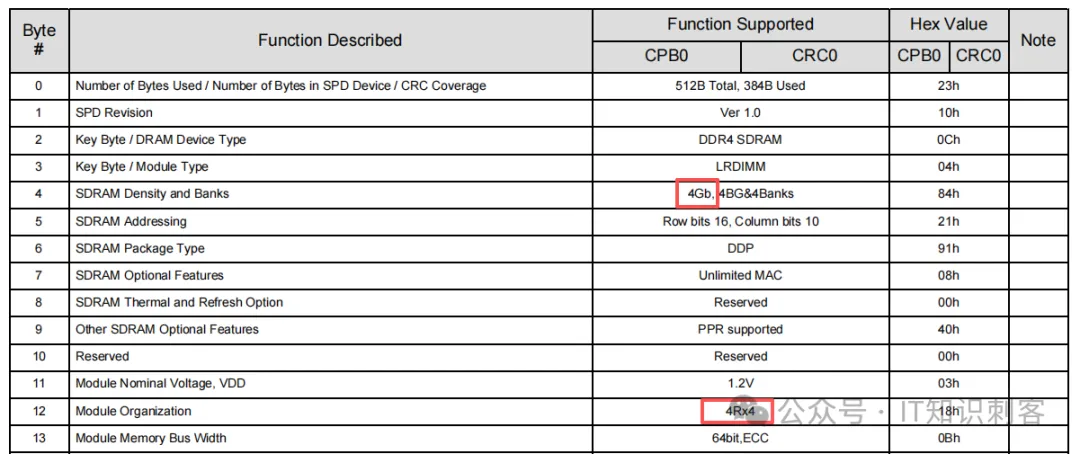

不过，示例中我的内存位宽不是8，是4。内存Chip的说明书有这项信息：
位宽为4，也就是Bank中有4个Memory Array。Bank大小为256Mb，32M字节。
只有4个Memory Array，连接Bank的数据线宽度也是4位，一次向外传输4个bit，还不够一个字节。所以，说到Bank大小，说字节没啥意义。Bank是按bit、不是按字节读写的。我换算为字节，只是为了让大伙更直观的感受到Bank的大小。
图6中上面红框中的信息，“SDRAM Density and Banks”，4Gb，就是一个Chip（内存颗粒）的总大小。
这个值是怎么算出来的呢，这就不得不再说下BG了，Bank Group。我在以下3篇介绍了BankGroup的概念：

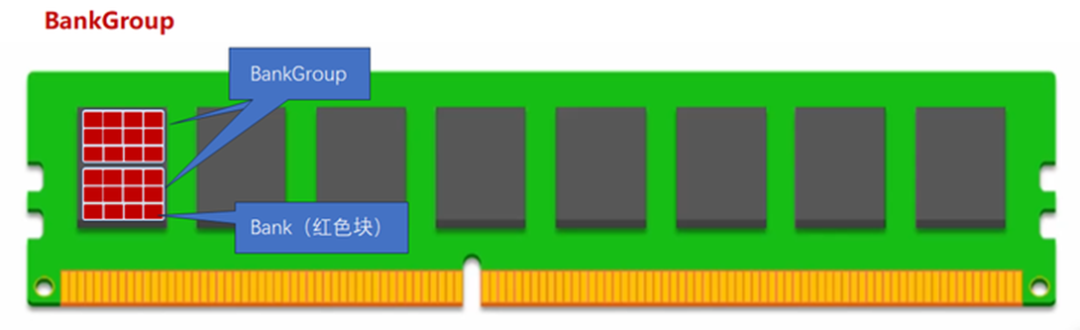

BG（BankGroup简称）、Bank和Chip关系如下图：
这张图前面那些篇没有，是我这几年在为北京大学硕士阶段研究生讲授数据库时做的，这里拿出来给大家说明一下Chip、BG、Bank的关系。
内存条上的黑块块，就是Chip，也叫颗粒。一个Chip中包含多个BG，一个BG包含多个Bank。就这么简单，内存系列5、6、7说明了为什么要引入BG这层物理结构，这里不再复述。
图6 “SDRAM Density and Banks”中有写，“4BG&4Banks”。即，Chip中包含4个BG，每个BG有4个Bank。也就是，Bank大小“乘4再乘4”，就是一颗Chip的总大小了，即：
Chip总大小： 65536(行数量) * 1024(列数量) * 4(位宽) * 4(BG数量) * 4(Bank数量)
也就是图6 “SDRAM Density and Banks”中的 4Gb(小b)，合计 512 MB字节。
内存系列第一篇不能说的秘密--内存竟然有隐藏带宽中，我们就讲到了RANK的概念。忘了可以再去复习下。
简而言之，以64位CPU、4位宽BANK为例，要16个Chip中的BANK合起来，才能组合成64位。
因为一个Bank的数据线是4位宽吗（对应的Chip数据线也是4位宽），16个BANK合起来（分布在16个Chip中），才能组成64位的数据线，也才能向CPU提供一个字、8个字节、64位数据。
16个Chip合起来，称为一个RANK。一个RANK可以为CPU完成读写请求。RANK之下的BG、Bank不行。
一个RANK多大呢？以4位宽为例，Rank中有16个Chip，再乘以16，得64Mb，8GB字节。
到这里，只差一步就能计算出整根内存条的大小了。
图6下面的红框，“Module Organization”中有写，4R*4，*4是位宽。4R，是4个RANK。
它有4个RANK，再乘以 4，就是整根内存条的大小，32GB字节。
计算这玩意，有啥用呢？
能算的出内存条大小，说明你大概了解了内存的内部结构，那么，“页”的概念，就容易理解了。
Memory Array一行1024b，4个Memory Array组合成一个Bank。CPU访问内存时，要16个Bank合力为CPU完成一次读写（这16个Bank分布在16个Chip中）。
我专门把这几个数字标红、加粗了，1024 * 4 * 16，就是 8KB。也就是在 内存基础知识（十四）-- 让内存条中的“页”现出原形 中观察到的页大小。
内存系列写到这儿，已经快要接近尾声了。我也不是搞FPGA、硬件的，我是搞数据库、基础软件和HPC的，我研究内存的目的何在？只为了满足好奇心吗？

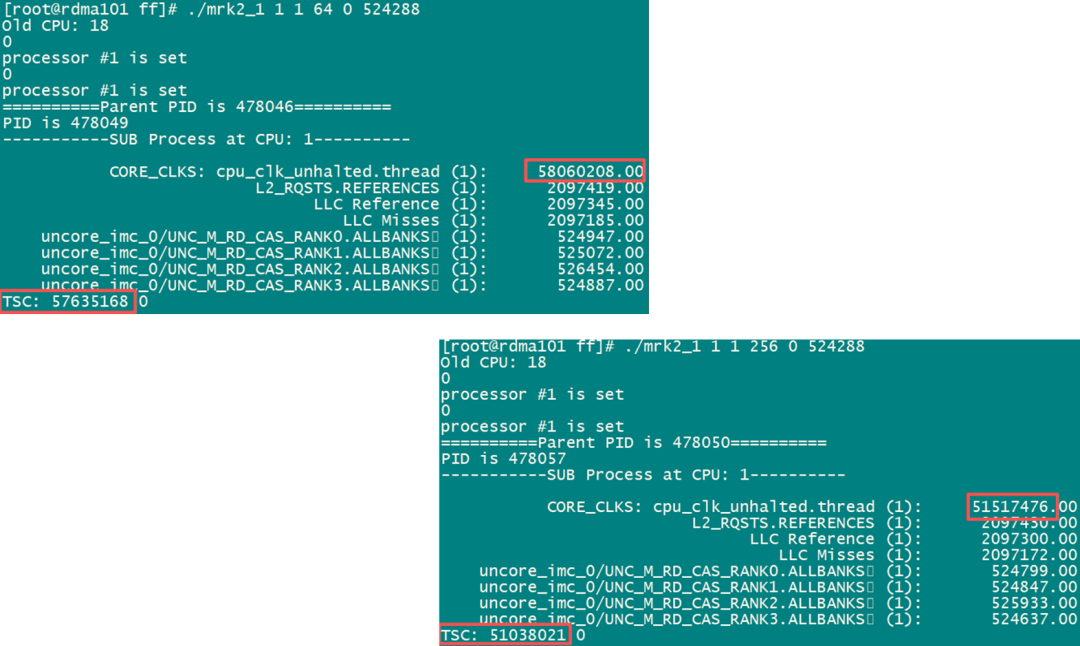

当然不是了，下图进行类似矩阵乘法的操作，通过根据内存条特性安排数据分布，延迟降低了12%：
图8
图8的例子后几篇再说。页的概念还没有完，我们只是接近了真相。后面的系列，我们将彻底搞清楚“页”，本篇就到这里。
