Nubis|理解CPX技术在AI集群中的应用

AI处理单元需要海量数据才能有效执行计算任务。当我们分析计算强度与系统性能之间的关系时，会发现一个清晰的模式，揭示了现代AI系统对带宽的巨大需求。

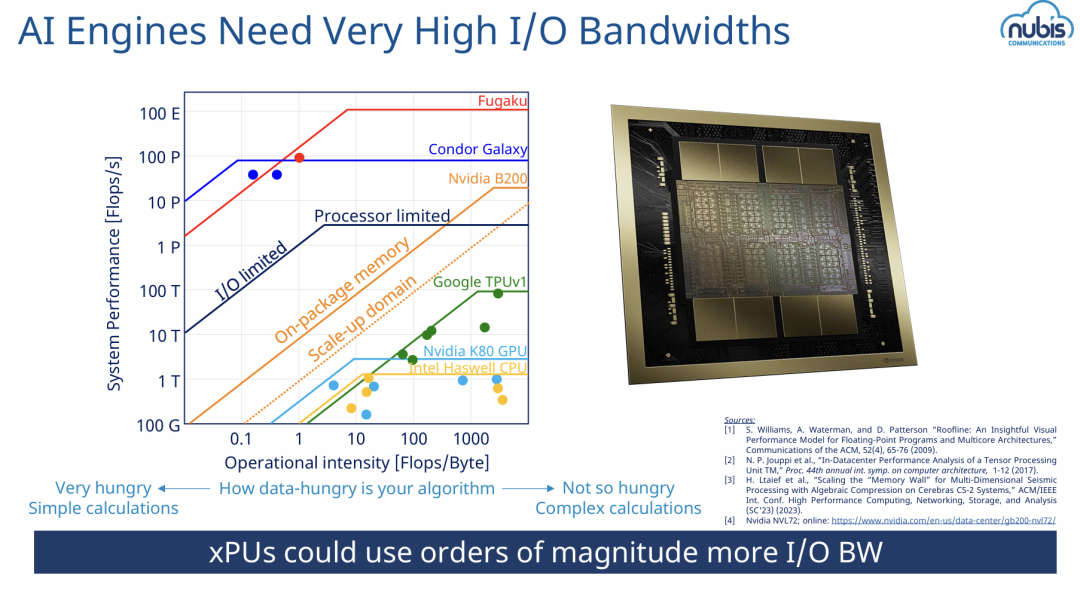

图1：展示了AI引擎如Nvidia B200相比传统处理器需要数量级更高的I/O带宽，显示了从简单计算到复杂计算在不同处理架构中的演进过程。

AI算法的运算强度特性构成了根本性挑战。与传统计算任务可能只处理数据一次就丢弃不同，AI工作负载需要在内存和处理核心之间持续传输大量数据。这种情况下，互连带宽成为主要瓶颈，而非原始计算能力。

当前AI集群面临这一挑战的特别严峻版本。现代图形处理单元和专用AI加速器的数据处理速度远远超过传统电气互连的数据供应能力。处理能力与数据传输之间的不匹配造成了影响整个系统的效率损失。

数据中心网络基础设施在过去二十年中经历了显著发展，这一进程由带宽需求的持续增长所驱动。高速串行器-解串器线路已成为现代数据中心通信的基础货币。

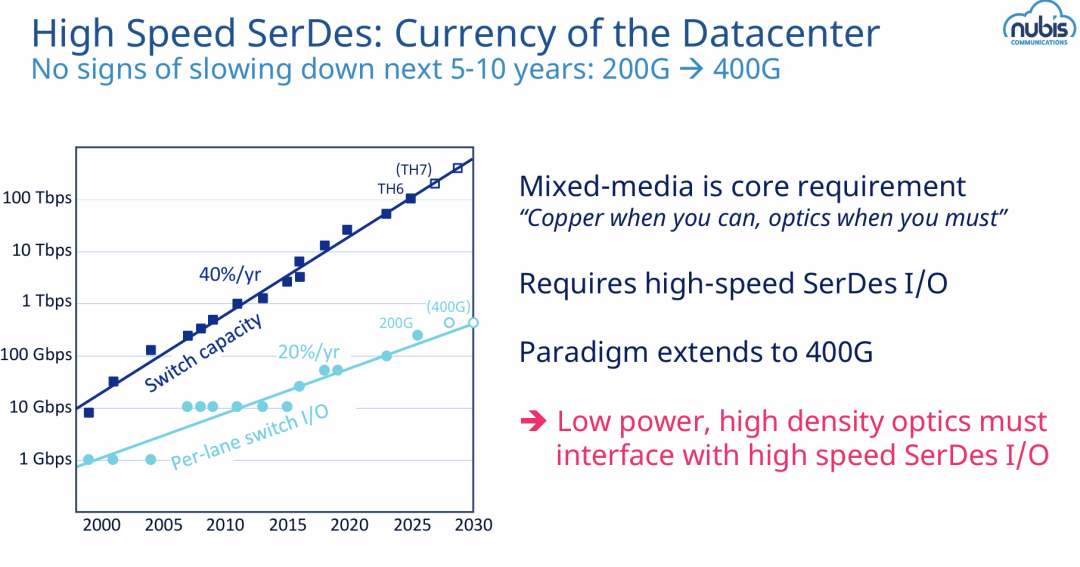

图2：展示了从2000年到2030年交换机容量和单通道交换机I/O的指数增长，显示交换机容量年增长率为40%，单通道速度年增长率为20%，预测将发展到每通道400G。

这一发展轨迹没有放缓迹象，当前200G单通道技术预期将向400G实现方式演进。这种持续扩展为系统设计师创造了机遇和挑战。机遇在于巨大的带宽潜力，挑战则涉及管理随之而来的功耗和复杂性。

混合介质支持已成为实际实现的关键要求。行业采用了"能用铜线就用铜线，必须用光纤才用光纤"的理念，根据距离要求优化成本和功耗。

AI集群设计中最重要但常被忽视的方面之一涉及互连系统的功耗。网络基础设施可能消耗集群总功率预算的巨大部分，有时占整个系统能耗的一半以上。

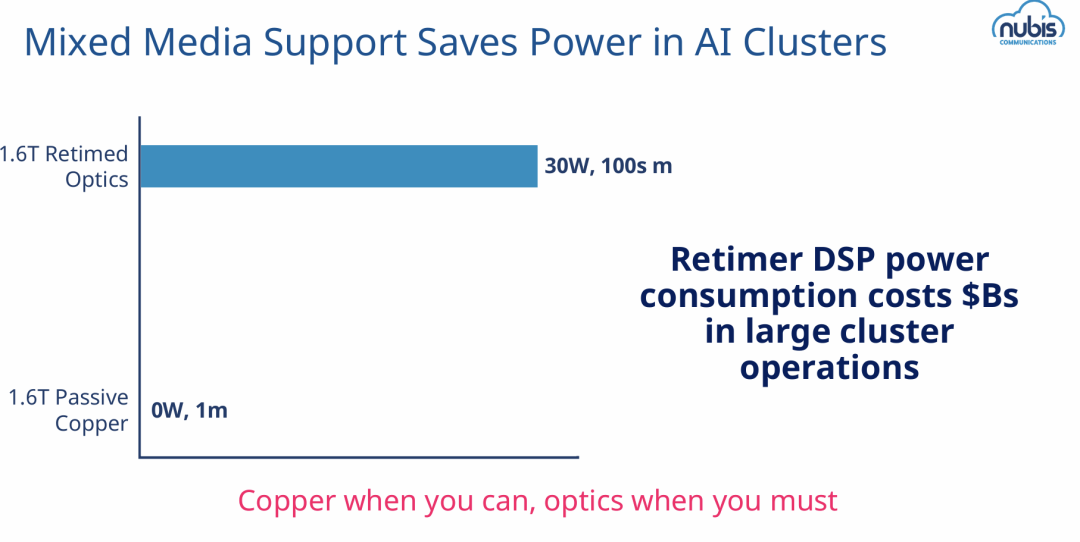

图3：对比图显示1.6T重定时光学器件30W功耗与1.6T无源铜线0W功耗之间的巨大差异，说明重定时器DSP功耗在大型集群运营中造成数十亿美元成本。

当考虑基于重定时器的解决方案时，功耗挑战变得尤为严峻。光学重定时器中使用的数字信号处理芯片可能消耗大量电力，在大型AI集群中乘以数千或数万个连接时，累积效应变得惊人。这种功耗直接转化为运营成本，在大型安装的生命周期内可能达到数十亿美元。

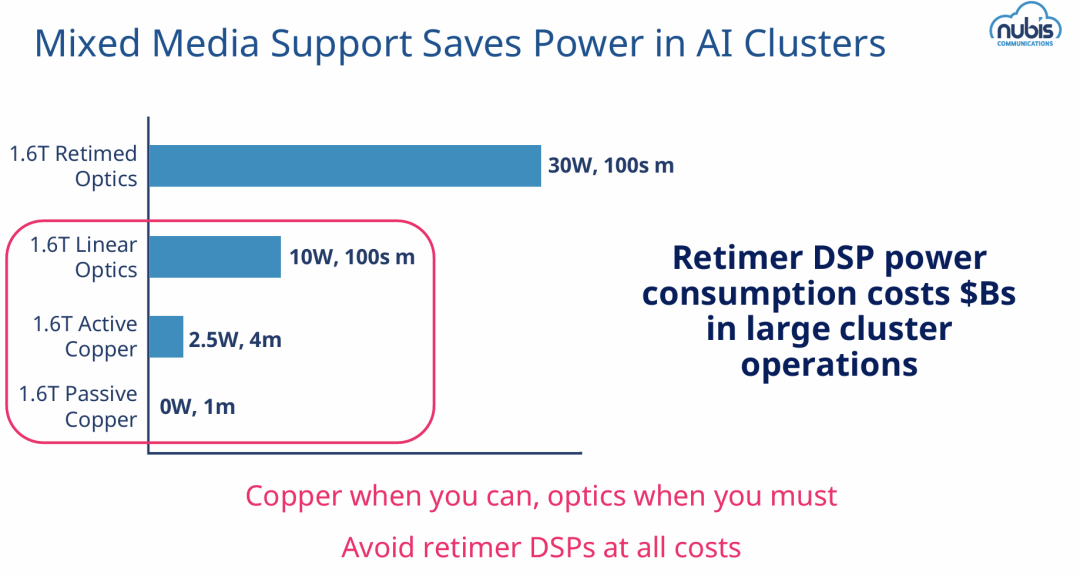

图4：混合介质选项的完整范围，包括10W的1.6T线性光学器件和2.5W的1.6T有源铜线，展示了为实现功耗高效运营而避免使用重定时器DSP的必要性。

解决方案涉及为集群内每个距离范围仔细选择适当的互连技术。无源铜缆在极短距离内工作出色，有源铜线在保持低功耗的同时扩展了传输距离，线性光学器件提供长距离能力而无需承担重定时器的功耗代价。

大型AI集群带来了传统网络方法难以有效解决的独特扩展挑战。大规模处理器数量、高单处理器带宽要求和全连接需求的结合创造了复杂的优化问题。

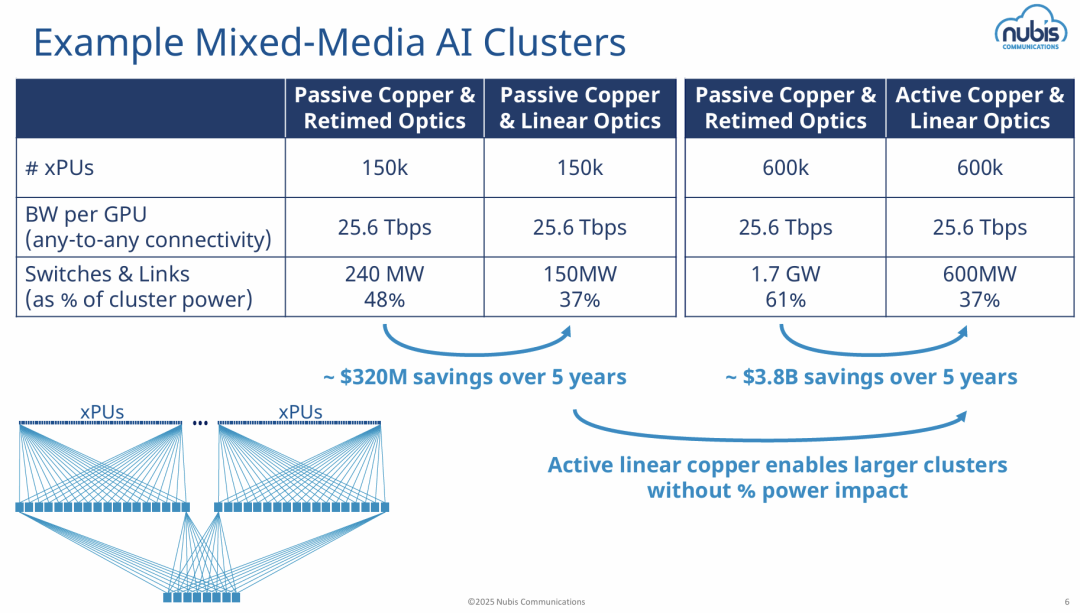

图5：综合对比表显示了混合介质AI集群示例，对比了150k和600k个xPU的配置，展示了通过正确技术选择在五年内可实现3.2亿至38亿美元的潜在节省。

扩展数学计算毫不留情。拥有数十万处理单元的集群，每个单元需要每秒数十太比特的带宽，创造的聚合带宽需求对传统网络架构构成挑战。交换机和互连消耗的总集群功率百分比可能因技术选择而大幅变化，从总系统功率的37%到61%不等。

这些扩展挑战推动了对新架构方法的需求，这些方法能够在支持现代AI工作负载的大规模连接要求的同时保持效率。解决方案涉及超越传统范式，转向将光学和电气组件共同定位的更集成方法。

光电共封装技术代表了AI系统高速互连方法的根本性转变。CPO不是将光收发器视为独立的可插拔模块，而是将光学组件直接与处理和交换硅器件集成。

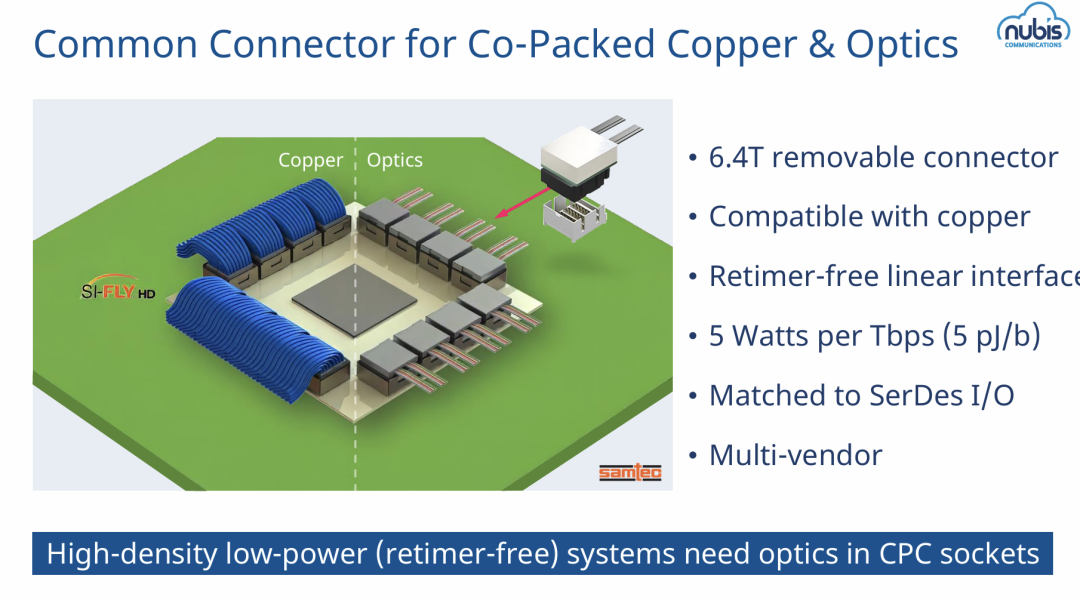

图6：光电共封装铜线和光学器件通用连接器方法的示意图，展示了支持铜线和光连接的6.4T可拆卸连接器系统，具有无重定时器线性接口能力，功耗为每太比特5瓦。

这种集成为AI集群设计提供了几个关键优势。消除重定时器数字信号处理器显著降低了功耗，同时提高了密度。该方法保持与现有铜基解决方案的兼容性，同时提供向更高性能光学实现的迁移路径。

CPX范式通过创建标准化的多供应商生态系统扩展了这些优势，复制了在前面板应用中为行业服务良好的成功可插拔模块方法。这种标准化确保了互操作性，同时保持了快速技术演进所需的灵活性。

为了实现功耗高效的AI I/O，必须接近SerDes的密度水平。当前OSFP 1.6T连接器的I/O密度为0.14 Tbps/mm，而200G SerDes可达到1.5 Tbps/mm。

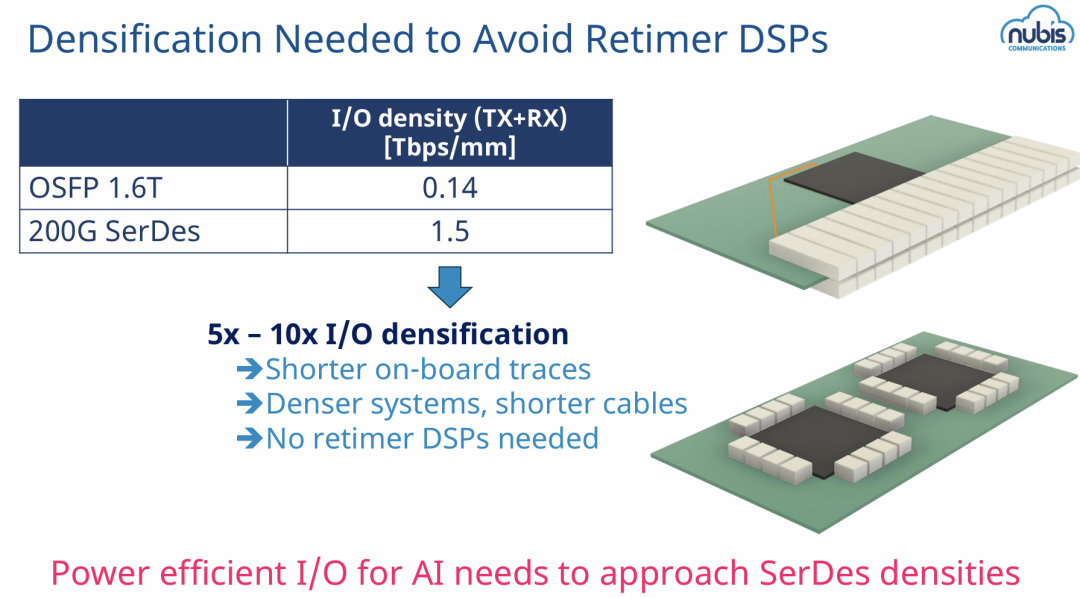

图7：功耗高效AI I/O需要接近SerDes密度的要求，显示了从传统1D边缘连接到2D阵列的5-10倍I/O密集化需求，实现更短的板上走线、更密集的系统和更短的电缆。

实现5到10倍的I/O密集化带来多重好处。更短的板上走线减少了信号完整性问题，更密集的系统降低了空间要求，更短的电缆减少了成本和功耗。这种密集化消除了对重定时器DSP的需求，从而实现了更高效的系统架构。

2D阵列技术为可扩展高密度I/O提供了关键能力。传统的1D边缘耦合方法在电气和光学应用中都受到物理限制的约束。

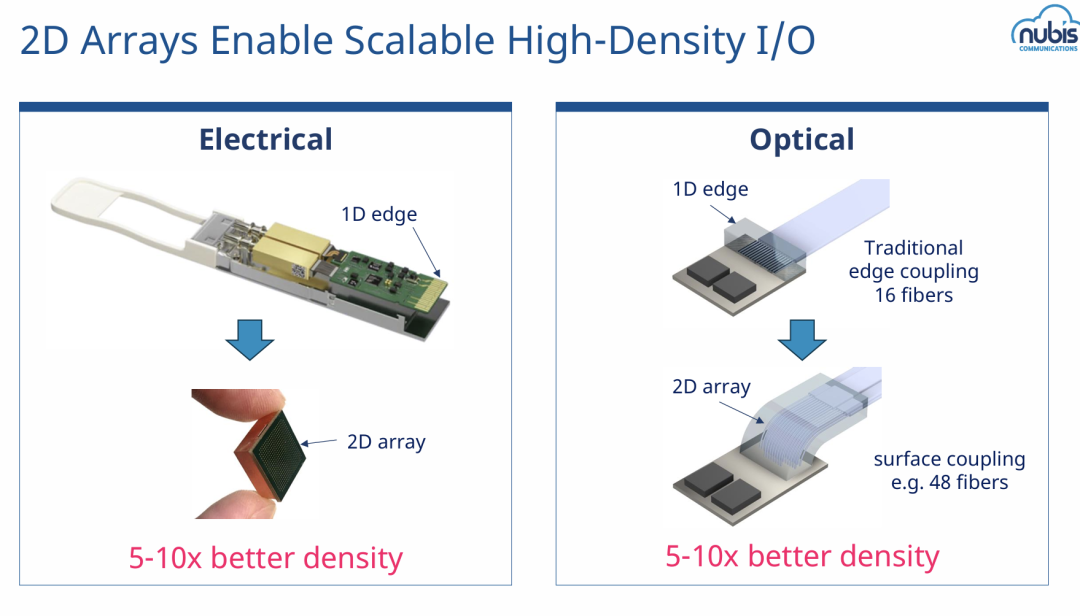

图8：对比了传统1D边缘耦合与2D阵列方法，电气连接从1D边缘发展到2D阵列，光学连接从传统边缘耦合16根光纤发展到表面耦合48根光纤，两者都实现了5-10倍的密度改善。

2D阵列方法在电气和光学领域都提供了显著的密度改善。电气连接通过2D阵列实现更高的引脚密度，光学连接通过表面耦合技术支持更多光纤的并行连接。这种方法为下一代高性能互连系统奠定了技术基础。

理解这些互连挑战和解决方案对于AI系统持续扩展至更大集群规模和更高性能要求具有重要意义。从传统电气互连到光电共封装解决方案的转变不仅代表技术演进，更是对现代人工智能计算基本要求的必要适应。
