高压直流供电系统在AI/ML数据中心的应用技术

引言

数据中心HVDC架构基础

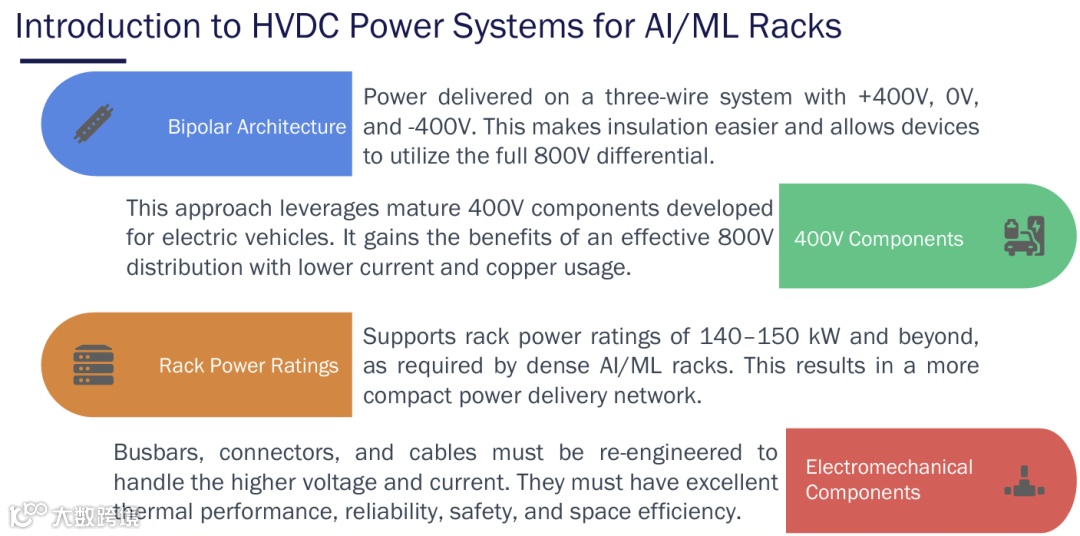

图1：HVDC电源系统架构 - 该图展示了双极架构，包含+400V、0V和-400V供电方式，以及来自电动汽车技术的400V组件和机电组件要求。

AI/ML机架HVDC系统的基础在于双极架构，通过由+400V、0V（中性线）和-400V导线组成的三线系统传输电力。这种配置与传统配电方法相比提供了几个关键优势。双极设计使绝缘协调变得更加简单，同时允许连接的器件利用正负导轨之间的全部800V差分电压。

400V组件的战略选择代表了与电动汽车行业的智能融合。通过利用最初为汽车应用开发的成熟400V电力电子器件，数据中心运营商可以从经过验证的技术中受益，同时获得有效800V分配系统的优势。这种方法提供了更低的电流要求，并大幅减少了整个电力传输网络中的铜材使用量。

现代AI和ML工作负载需要140到150千瓦及以上的机架功率等级。HVDC架构支持这些极端功率要求，同时与传统AC系统相比保持更紧凑的电力传输网络。然而，这种转换需要完全重新设计机电组件，包括母线、连接器和电缆，以处理更高的电压和电流水平，同时保持优秀的热性能、可靠性、安全性和空间效率。

技术规格和电源系统设计

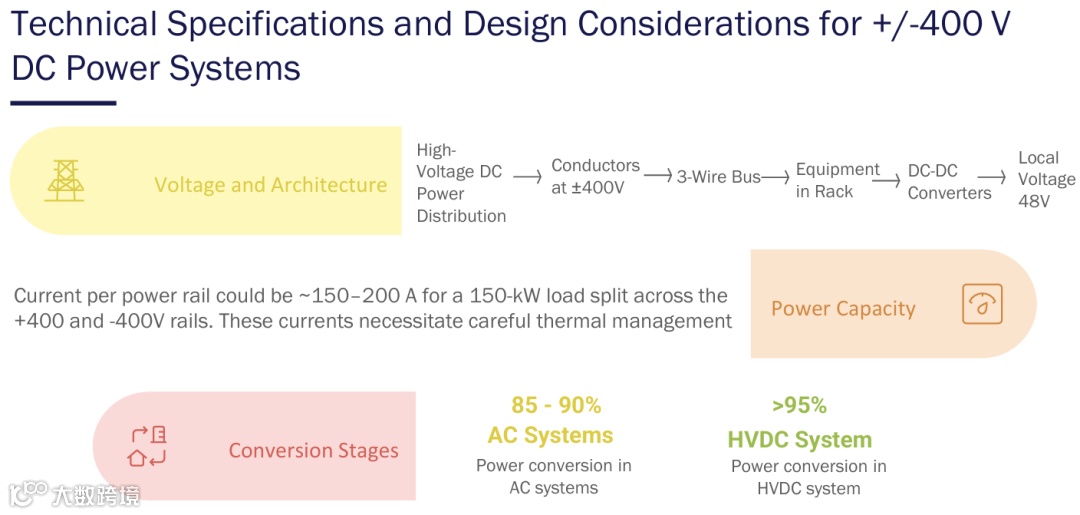

图2：技术规格和设计流程 - 该图显示了从高压直流电力分配通过±400V导体到本地48V转换的电压架构流程，以及功率容量考虑因素和转换阶段效率比较。

±400V直流电源系统的技术实现需要仔细考虑电流分配和热管理。对于典型的150千瓦机架负载，当在正负400V导轨之间分配时，每个电源导轨的电流达到大约150到200安培。这些大电流水平需要精心的热管理策略，以确保可靠运行并防止组件退化。

功率转换架构展现了与传统AC系统的根本变化。传统AC电源系统通常涉及多个转换阶段，整体效率徘徊在85%到90%左右，而HVDC系统通过简化的功率转换路径实现了超过95%的显著效率改进。HVDC方法通过在设施级别实施单一AC到DC转换，然后直接将DC分配到设备机架，在那里本地DC到DC转换器提供单个组件所需的48V或其他电压，从而消除了多个转换阶段。

这种简化的功率路径不仅提高了效率，还减少了整个系统中潜在故障点的数量。传统AC系统需要不间断电源、电源单元和多个转换器，每个都会引入效率损失和可靠性问题。HVDC架构支持直接电池集成，显著增强系统可靠性和可用性，同时降低基础设施复杂性。

AC和HVDC分配系统对比分析

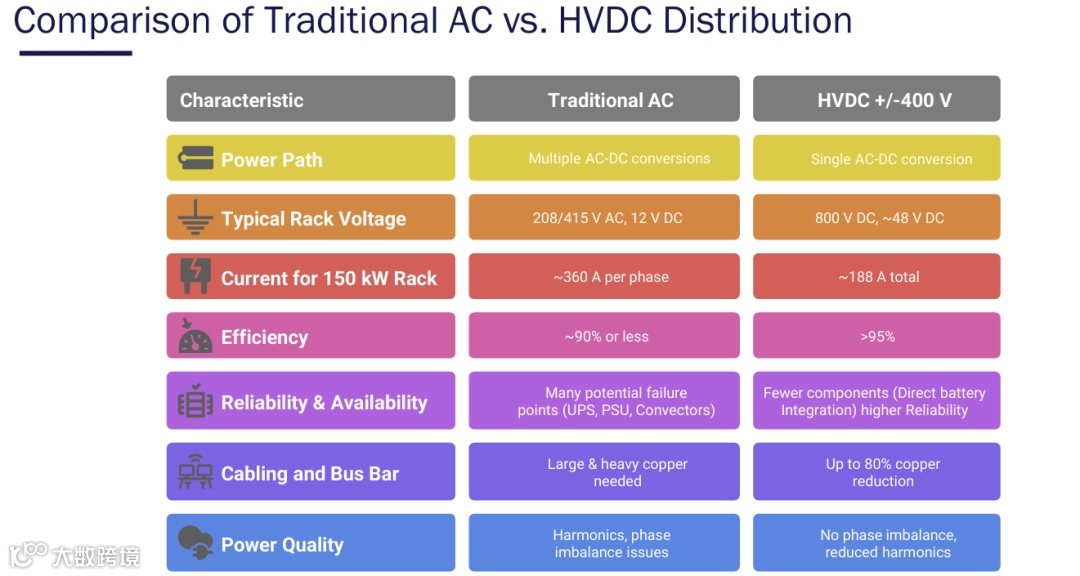

图3：综合比较表 - 该比较图表详细说明了传统AC和HVDC±400V系统在功率路径、电压水平、电流要求、效率、可靠性、布线需求和电能质量特性方面的差异。

从传统AC到HVDC分配系统的转换代表了多个性能维度的范式转变。理解这些差异为为什么HVDC技术正在成为高密度AI应用必需品提供了重要见解。

电力传输效率是HVDC系统最令人信服的优势之一。传统AC系统通过多个转换阶段和固有损耗，通常实现90%或更低的系统整体效率。相比之下，HVDC系统通过简化的功率转换架构和减少的转换阶段，持续提供超过95%的效率等级。

电流要求揭示了HVDC实施的另一个显著优势。运行在传统AC电源上的150千瓦机架需要每相约360安培，对导体提出巨大需求并产生大量热量。由HVDC系统供电的相同机架仅需要总共188安培，在载流要求和相关热管理挑战方面代表了显著减少。

布线基础设施从HVDC采用中获得巨大收益。传统AC系统需要大型、重型铜导体来处理与低压分配相关的高电流。HVDC系统可以实现高达80%的铜材使用减少，同时保持等效的电力传输能力。这种减少直接转化为更低的材料成本、降低的安装复杂性和改善的机架空间利用。

电能质量特性也有利于HVDC实施。传统AC系统遭受谐波、相位不平衡问题和功率因数问题的困扰，这些可能影响敏感电子设备。HVDC系统完全消除了这些问题，提供清洁、稳定的电力，没有相位不平衡和减少的谐波失真。

安全标准和合规要求

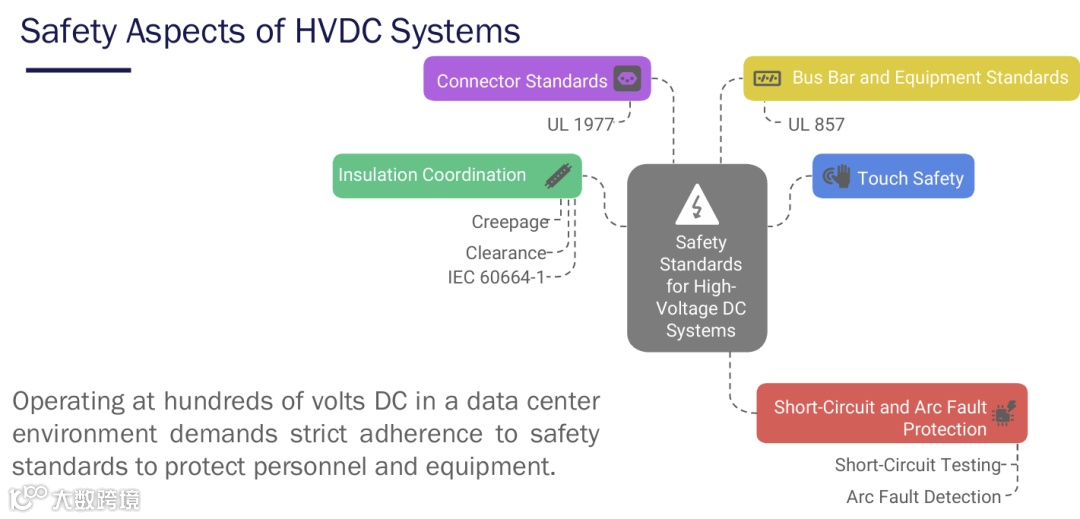

图4：安全标准概览 - 该图说明了高压直流系统的综合安全框架，包括连接器标准（UL 1977）、母线标准（UL 857）、绝缘协调（IEC 60664-1）和保护要求。

在数据中心环境中运行数百伏直流需要严格遵守旨在保护人员和设备的综合安全标准。HVDC系统的安全框架包含多个相互关联的标准和实践，涉及高压直流实施的每个方面。

连接器标准由UL 1977管理，为运行在250V以上的高压直流连接器建立了严格要求。这些标准规定导体间最小3.2毫米的空气间隙距离，并指定综合耐久性测试协议。连接器必须证明能够处理电弧而不造成危险条件或组件恶化。

母线和设备标准由UL 857定义，涉及配电组件的机械和电气要求。这些标准包括结构要求、电气间距规格、耐热和耐火性能，以及防护等级。触碰安全规定特别重要，要求配合表面凹进以防止意外接触带电导体，并结合机械键控系统以防止错误连接。

绝缘协调由IEC 60664-1规定，提供了基于工作电压、污染程度和绝缘类别确定适当间隙和爬电距离的系统方法。该标准确保绝缘系统能够承受正常运行条件和临时过电压事件，而不影响安全或可靠性。

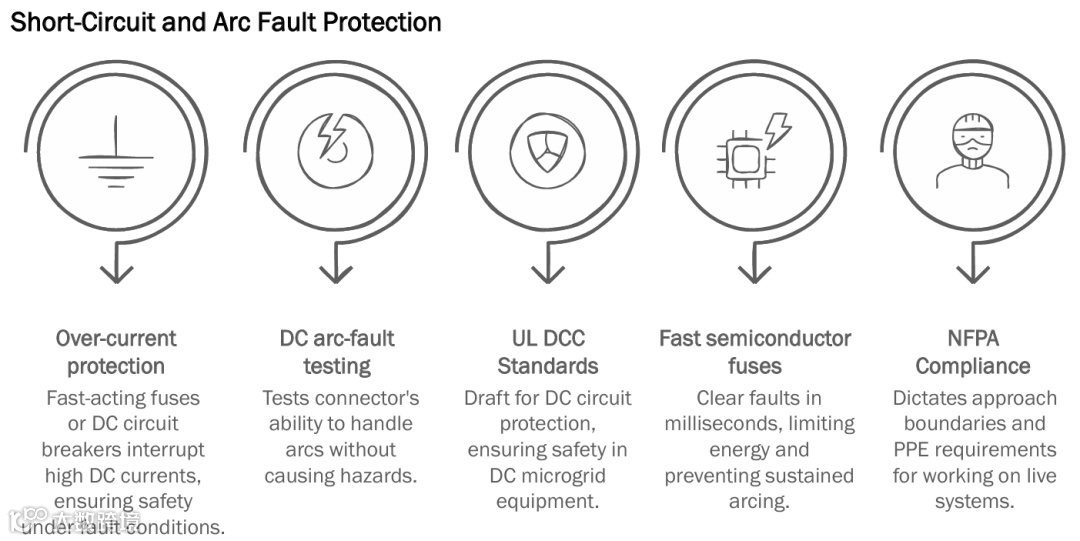

图5：短路和电弧故障保护系统 - 该图显示了五个关键保护元素：过流保护、直流电弧故障测试、UL DCC标准、快速半导体熔断器和NFPA合规要求。

短路和电弧故障保护代表了HVDC系统的关键安全考虑。快作用熔断器和直流断路器必须在毫秒内中断高直流电流，以限制故障能量并防止持续电弧条件。直流电弧故障测试验证连接器在故障条件下的性能，确保保护器件能够清除故障而不产生额外危险。

创新母线和连接器技术

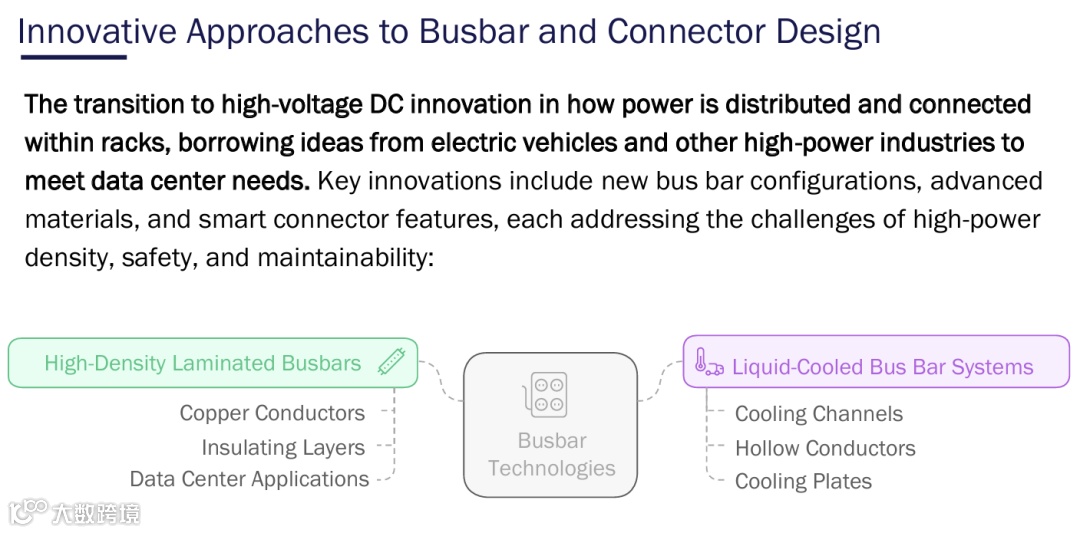

图6：创新母线技术 - 该图展示了两种主要母线创新：高密度层叠母线（具有铜导体、绝缘层和数据中心应用）和液冷母线系统（具有冷却通道、空心导体和冷却板）。

向高压直流配电的转换催化了电力传输组件的创新，借用电动汽车技术和其他大功率行业的先进概念，以满足现代数据中心的严格要求。这些创新解决了高功率密度、增强安全要求和改善可维护性的根本挑战，这些特征描述了下一代AI和ML基础设施。

高密度层叠母线代表了配电技术的重大进步。这些复杂组件在精确工程的绝缘层内集成多个铜导体，创造紧凑、高载流容量系统，专为数据中心应用而设计。层叠结构提供优秀的电气隔离，同时最小化电感和电磁干扰，这些是敏感AI硬件的关键因素。

液冷母线系统通过结合专用冷却通道和允许冷却剂直接通过配电网络循环的空心导体，将热管理提升到新水平。这些系统集成了战略性定位的冷却板，以去除高电流运行产生的热量，确保即使在极端负载条件下也能保持一致的性能。液冷方法使更高的电流密度成为可能，同时在整个分配系统中保持安全的工作温度。

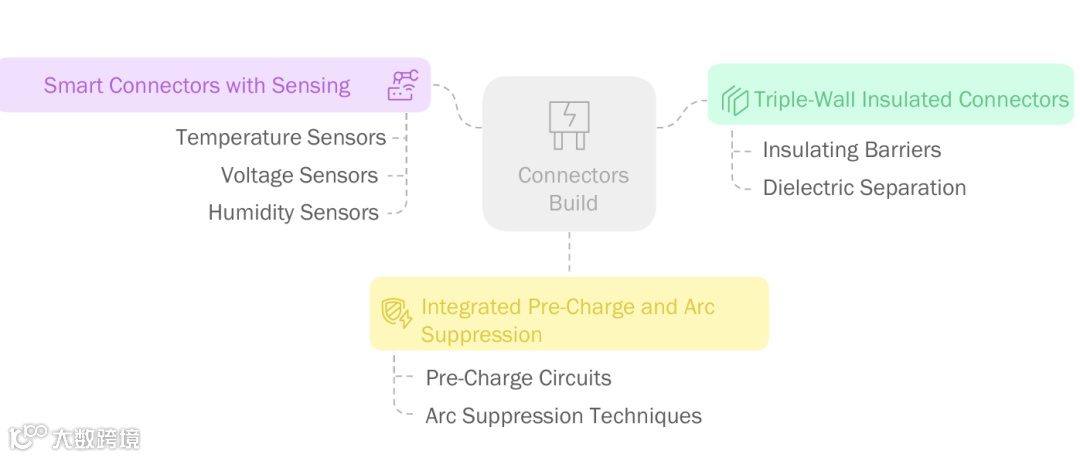

图7：智能连接器技术 - 该图说明了三种连接器创新：带传感的智能连接器（温度、电压和湿度传感器）、三壁绝缘连接器（带绝缘屏障和介电分离）和集成预充电和电弧抑制系统。

智能连接器技术代表了传统电气连接与先进传感和控制能力的融合。这些智能组件集成了用于实时热监测的温度传感器、用于连续电气参数跟踪的电压传感器，以及用于环境条件评估的湿度传感器。这种综合传感能力使预测性维护策略和实时系统优化成为可能。

三壁绝缘连接器通过精心设计的绝缘屏障和介电分离系统提供多层电气隔离。这种冗余隔离方法确保即使在主绝缘故障的情况下也能安全运行，提供了在有人员的数据中心环境中高压直流应用所需的安全余量。

集成预充电和电弧抑制系统代表了自动管理连接和断开序列的复杂安全增强。预充电线路逐步为容性负载充电以防止浪涌电流损坏，而电弧抑制技术主动熄灭在开关操作期间可能出现的电弧。

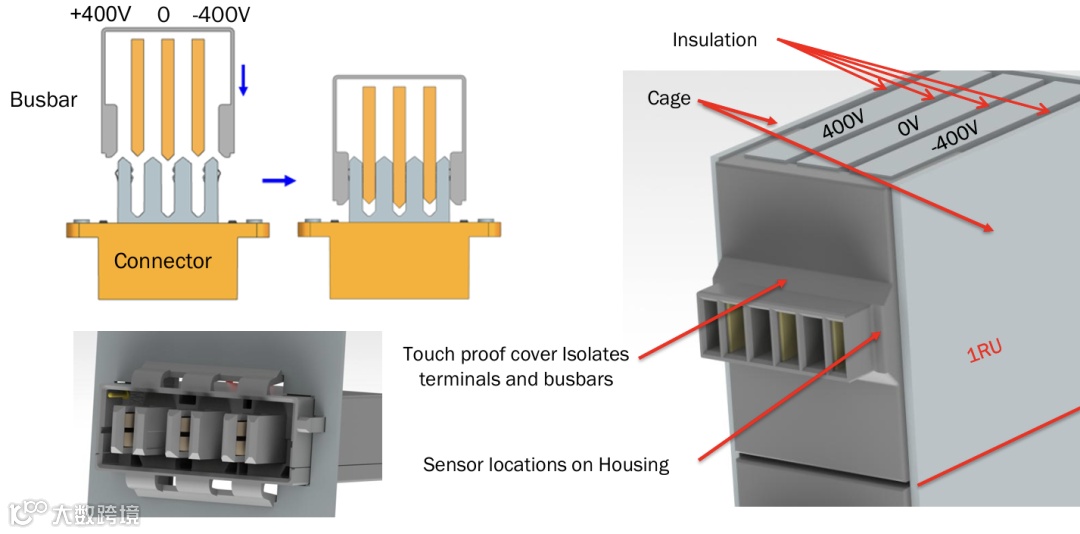

图8：连接器实施示例 - 该详细技术图纸显示了+400V/0/-400V连接器系统的物理实施，带有绝缘笼、防触碰盖和集成到1RU外壳中的传感器位置。

这些先进连接器技术的实际实施可以在将多个安全和性能特性组合到紧凑、机架可安装单元中的集成系统中看到。这些实施展示了理论安全要求如何转化为保护人员同时向关键AI工作负载提供可靠高压电力的实际硬件解决方案。

未来趋势和行业采用

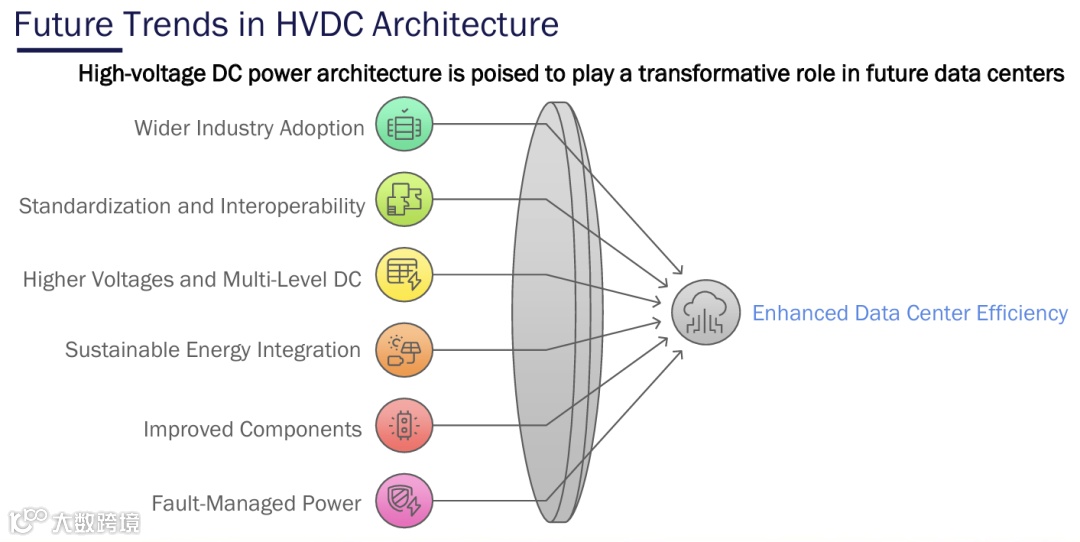

图9：未来趋势汇聚 - 该漏斗图显示了七个关键趋势（更广泛的行业采用、标准化和互操作性、更高电压和多级直流、可持续能源集成、改进的组件和故障管理电源）如何汇聚为增强数据中心效率。

高压直流供电架构正准备在数据中心基础设施的演进中发挥越来越重要的转换作用。多个技术和市场趋势的汇聚为HVDC在整个行业的广泛采用创造了有力论据。

标准化和互操作性工作正在加速，因为行业组织认识到HVDC实施通用标准的重要性。这些举措确保不同制造商的组件可以无缝协作，同时保持安全和性能标准。标准化接口和协议的开发将显著降低实施复杂性和成本，同时提高系统可靠性。

向更高电压和多级直流分配系统的发展代表了数据中心供电架构的下一个演进步骤。随着AI工作负载继续要求不断增加的功率密度，电压水平可能从当前的±400V标准增加到±600V甚至±800V系统。多级直流架构将使更复杂的电源管理和分配策略成为可能，同时保持直流分配的效率优势。

可持续能源集成能力将HVDC系统定位为可再生能源集成的理想平台。太阳能电池板的直流发电和电池系统的储能与直流分配架构自然对齐，消除了转换损耗并提高了整体系统效率。这种对齐支持企业可持续发展目标，同时降低运营成本。

电力电子组件的持续改进由汽车电气化和数据中心需求双重驱动，确保HVDC系统将变得越来越有能力且经济实惠。先进半导体技术、改进的磁性组件和增强的控制系统有助于更高效率、更大可靠性和降低成本。

数据中心配电的未来明确趋向直流和高压实施。HVDC分配系统提高运营效率，支持AI工作负载所需的更高功率密度，并实现与可再生能源的更好集成。整个行业的协作创新继续解决实施挑战，使高密度AI机架向HVDC的转换成为时机问题而不是技术可行性问题。

数据中心运营商应通过了解HVDC发展、与设备供应商就HVDC就绪硬件进行接触，以及在新设施设计中考虑HVDC实施，积极为这种转换做准备。HVDC架构的可扩展性为AI和ML基础设施提供了面向未来的基础，随着计算需求继续增长，这将很好地服务于行业。
