RISC-V控制和状态寄存器（CSR）

更多精彩，请点击上方蓝字关注我

前言：

RISC-V（发音为“risk-five”）是一种新的指令集架构（ISA），最初的设计目的是支持计算机架构的研究和教育，但随着近些年的发展，它已经成为工业实现中的一个标准化、免费且开放的架构。

RISC-V 指令集的一大优势是其可扩展性，用户可根据具体应用需求，选择合适的扩展指令集。本文介绍RISC-V的控制和状态寄存器（CSR）。

一、CSR地址映射规范

CSR使用12位地址空间（csr[11:0]），最多支持4,096个寄存器。其编码规则如下：

• csr[11:10]：表示读写权限

• 00、01、10：读/写寄存器

• 11：只读寄存器

• csr[9:8]：编码最低可访问特权级别

• 00：用户级（U-mode）

• 01：监督级（S-mode）

• 10：Hypervisor/VS级

• 11：机器级（M-mode）

执行访问不存在的 CSR 的指令是非法的。 在没有适当特权级别的情况下访问 CSR 会引发非法指令异常， 或者引发虚拟指令异常。 写入只读寄存器会引发非法指令异常。 一个可读写的寄存器也可能包含一些只读位， 在这种情况下， 对只读位的写入将被忽略。

此外，机器模式的标准读写 CSR 0x7A0-0x7BF 保留给调试系统使用。 在这些 CSR 中， 0x7A0-0x7AF 对机器模式可访问， 而 0x7B0-0x7BF 仅对调试模式可见。 实现应在机器模式访问后一组寄存器时引发非法指令异常。

二、CSR列表

下列表中列出了当前已分配 CSR 地址的 CSR， 需要注意的是， 并非所有寄存器在所有实现中都是必需的。

下面列出了一些常用CSR

非特权级CSR地址（部分）

监督级CSR地址（部分）

机器级CSR地址（部分）

三、CSR字段规范类型

文档定义了三种主要的CSR字段规范：

1. WPRI（保留位写保持值，读忽略）

• 保留位在写入时保持原值，读取时返回0

• 用于未来扩展，保证软件兼容性

2. WLRL（只写合法值，读合法值）

• 只能写入预定义的合法值

• 读取时始终返回合法值

3. WARL（写任意值，读合法值）

• 可以写入任意值，但读取时返回硬件接受的最近合法值

• 用于处理不同配置下的值约束

四、其它重要特性

1. 隐式CSR读取

• 某些指令会隐式读取CSR值（如陷阱处理时）

• 不影响显式CSR访问语义

2. CSR宽度调制

• CSR宽度可能受XLEN（当前ISA宽度）影响

• RV32与RV64的CSR布局可能不同

3. 跨特权级访问

• 高特权级别可以访问低特权级别的CSR

• 低特权级别访问高特权CSR会触发异常

4. 虚拟化支持

• 为实现高效虚拟化，部分CSR采用影子寄存器机制

• 只读CSR在低特权级可能在高特权级变为读/写

相关阅读：

特权级别和调试模式

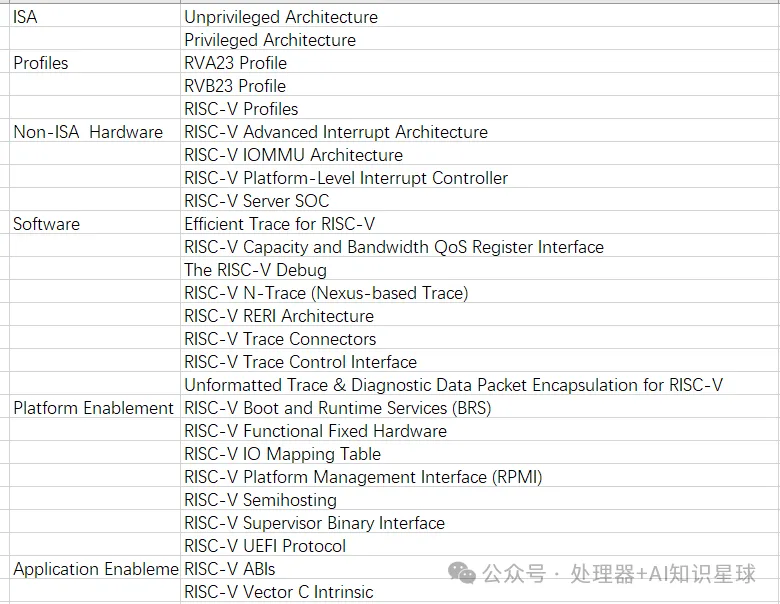

目前RISC-V官方Ratified spec主要包括：
