在工业机器视觉系统的复杂体系中，镜头宛如系统的 “眼睛”，是捕捉图像信息的核心部件。然而，镜头畸变这一棘手问题却如影随形，犹如隐藏在幕后的 “捣乱者”，悄无声息地对系统的准确性与效率产生负面影响。镜头畸变源于镜头设计的固有特性以及光学原理的限制，它会导致图像发生形变，特别是在图像边缘区域表现得尤为明显，进而干扰对物体尺寸、位置及形态的精准判断。因此，深入探究镜头畸变的类型、影响，并掌握有效的修正方法，成为确保工业机器视觉系统高效稳定运行的关键所在。
一、镜头畸变：图像与现实的 “偏差之谜”
镜头畸变，简单来说，就是通过镜头所获取的图像与实际物体形态之间出现的差异现象。由于镜头独特的光学特性，这种差异在图像的不同区域呈现出不同程度的形变，并且常常在图像边缘处更为显著。镜头畸变本质上是一种几何失真，具体表现为物体的边缘不再笔直，出现扭曲变形，形状变得弯曲，甚至位置也出现偏差。在工业机器视觉广泛应用的自动化检测、机器人精准抓取以及物体快速识别等关键领域，镜头畸变就像一颗 “定时炸弹”，随时可能引发判断失误，所以深入理解并有效修正畸变显得迫在眉睫。

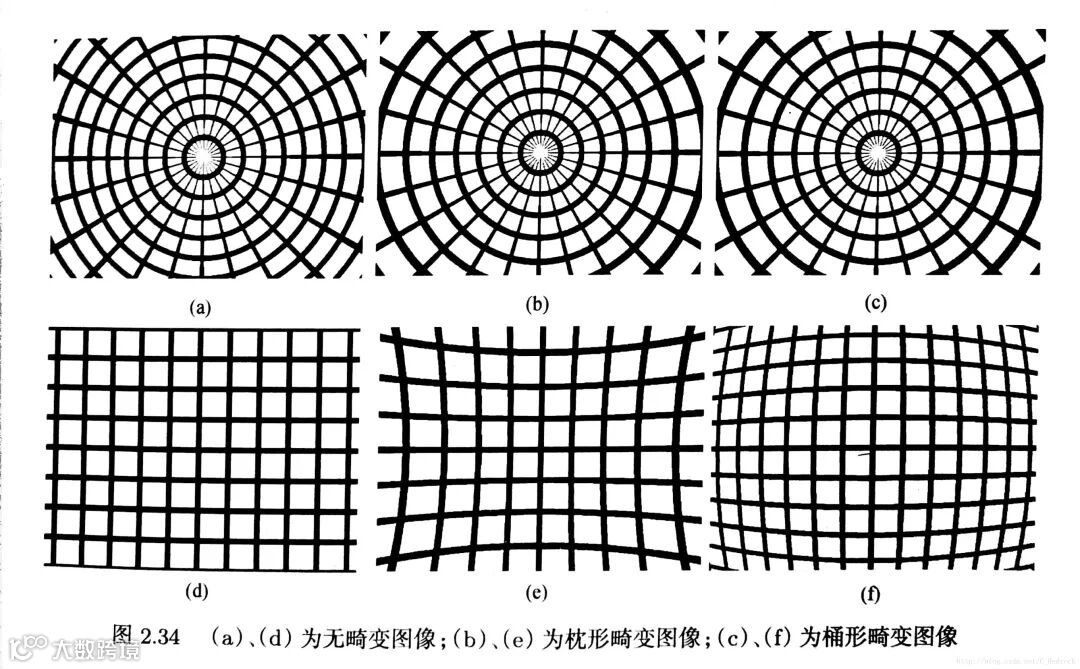

二、镜头畸变的 “双面脸谱”：枕形与桶形畸变
镜头畸变主要呈现为两种常见类型，它们如同 “孪生兄弟”，虽各有特点，但都给图像质量带来挑战，这便是枕形畸变和桶形畸变。
枕形畸变（Pincushion Distortion）：图像边缘的 “向内收缩”
- 表现特征
：枕形畸变下的图像仿佛被一种无形的力量拉扯，四个角向图像中心收缩，图像边缘呈现出内凹的形态，远远望去，恰似枕头的形状，故而得名。 - 常见成因
：这种畸变现象在长焦镜头，特别是变焦镜头的长焦端较为常见。其根源在于镜头的光学设计以及成像过程中曲率的变化。在长焦状态下，光线通过镜头的折射路径更为复杂，导致图像边缘部分的成像出现收缩趋势。 - 影响分析
：枕形畸变犹如一个 “尺寸调整器”，会让图像边缘区域看起来比实际尺寸更小。这对于需要精确检测物体边缘的任务而言，无疑是一个巨大的阻碍，可能导致对物体尺寸的误判，进而影响整个检测结果的准确性。
桶形畸变（Barrel Distortion）：图像边缘的 “向外膨胀”
- 表现特征
：桶形畸变与枕形畸变恰恰相反，图像的四个角如同被外力向外推挤，呈现出向外膨胀的态势，整体图像形状类似桶状，在广角镜头或变焦镜头的广角端最为突出。 - 常见成因
：主要归因于镜头设计中的光学缺陷。在这种情况下，虽然图像中心部分的成像相对正常，但光线在经过镜头边缘区域时，折射角度出现偏差，导致边缘部分的图像发生明显弯曲。 - 影响分析
：桶形畸变如同一个 “拉伸器”，会使图像边缘部分被过度拉伸。这对于依赖物体位置和形状进行判断的任务来说，极易引发误差，使得系统对物体的位置和形状做出错误判断，影响工业机器视觉系统的精确性。
三、镜头畸变：工业机器视觉的 “隐形阻碍”
镜头畸变犹如一个隐藏在工业机器视觉系统中的 “隐形杀手”，从多个方面对系统的性能造成严重影响。
物体尺寸的 “误判陷阱”
镜头畸变会像一个捣乱的 “魔术师”，对图像中物体边缘进行扭曲变形，从而使系统在判断物体真实尺寸时陷入困境。在质量检测和尺寸测量等关键环节中，这种误判可能导致产品质量把控出现偏差，影响生产流程的顺畅进行。
位置误差的 “精准挑战”
在精确定位和抓取任务里，畸变如同一个 “误导者”，会使系统对物体位置产生错误判断。机器人依据这些错误信息进行操作时，精度必然大打折扣，可能导致抓取失败或操作失误，影响生产效率和产品质量。
形状失真的 “识别困境”
畸变就像一个 “变形大师”，会让物体原本准确的几何形状变得面目全非。对于依赖形状识别的自动化检测任务而言，这无疑是一场灾难，可能导致系统无法准确识别物体，进而引发误检或漏检，给工业生产带来潜在风险。
四、攻克镜头畸变：策略与方法探寻
尽管镜头畸变在工业机器视觉系统中似乎难以完全避免，但我们并非束手无策。通过一系列有效的策略和方法，可以显著减轻其对系统的负面影响。
优质镜头：从源头把控
选用高质量的镜头，如同为系统选择一双 “明亮而精准的眼睛”，是减轻畸变的重要举措。现代工业镜头在设计过程中，充分考虑到畸变因素的影响，特别是针对广角和长焦镜头，通过优化设计，采用先进的光学材料和制造工艺，有效降低畸变的产生。虽然优质镜头可能成本较高，但从长期来看，它能够为系统提供更稳定、准确的图像，提升整体性能，具有更高的性价比。
软件校正：算法的 “魔法修复”
如今，大多数工业机器视觉系统配备的图像处理软件，犹如拥有神奇魔力的 “修复大师”，能够借助算法对图像进行畸变修正。这些软件就像一位专业的图像分析师，首先对镜头的畸变特性进行深入分析，然后根据分析结果，自动或在用户手动辅助下对图像进行调整。通过对图像中每个像素点的精确计算和重新定位，软件能够巧妙地恢复物体的真实形状和位置，使畸变图像 “重获新生”。
焦距与角度的 “巧妙平衡”
在实际应用中，合理选择镜头焦距和拍摄角度，如同在摄影艺术中寻找最佳构图，是减少畸变的有效途径。应尽量避免使用极端的焦距，特别是在需要高精度检测的场景下，要谨慎使用广角或长焦的极限状态。通过灵活调整焦距和拍摄角度，找到一个平衡点，使光线在镜头中的折射更加均匀，从而有效降低畸变的发生概率。这不仅需要对镜头的光学特性有深入了解，还需要根据具体的检测任务和场景进行不断尝试和优化。
在工业机器视觉领域，镜头畸变虽带来诸多挑战，但通过对其深入了解，并运用科学合理的修正方法，我们能够有效克服这一难题，提升系统的准确性和效率，为工业生产的智能化升级提供坚实保障。
