Halcon怎么处理32位的真彩色图？

机器视觉沙龙

2025-11-21

导读：OpenCV.Halcon等机器视觉专业交流平台

推荐关注👇下方公众号学习更多机器视觉相关知识！

原文网址：https://blog.csdn.net/libaineu2004/article/details/105688973

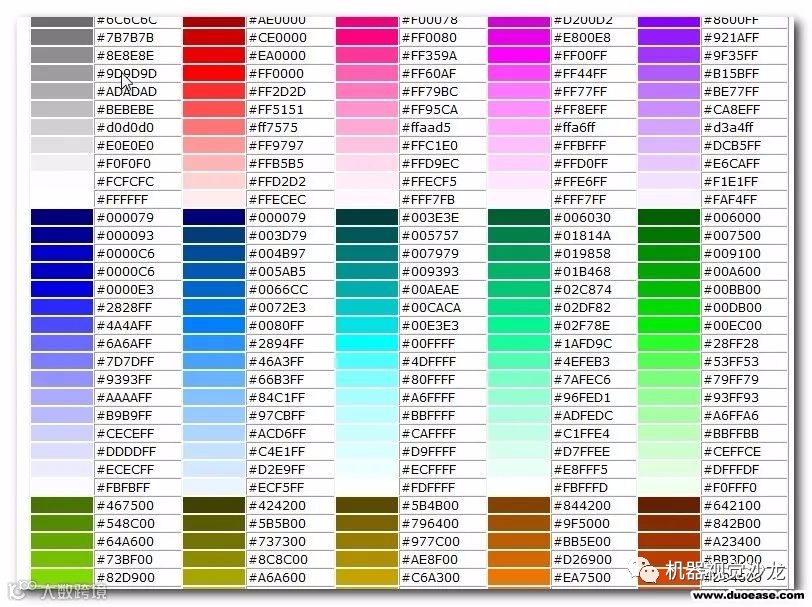

真彩色是指图像中的每个像素值都分成R、G、B三个基色分量，每个基色分量直接决定其基色的强度，这样产生的色彩称为真彩色。真彩色图像是一种用三个或更多字节描述像素的计算机图像存储方式.

利用Halcon处理32位的真彩色图时，原图需要先分割下通道（RGBA）再合成(RGB)，针对RGB进行处理。


  * 读图像
read_image (Image, 'D:/autocad.png')

* 获取图像宽高
get_image_size (Image, Width, Height)
dev_open_window_fit_image (Image, 0, 0, -1, -1, WindowHandle)
set_display_font (WindowHandle, 16, 'mono', 'true', 'false')
dev_display (Image)

* 彩色转灰度图
count_channels (Image, Channels)
if (Channels == 3)
    rgb1_to_gray (Image, Image)
endif

* 真彩色转灰度图
if (Channels == 4)
    decompose4 (Image, ImageR, ImageG, ImageB, ImageA)
    compose3 (ImageR, ImageG, ImageB, MultiChannelImage)
    rgb1_to_gray (MultiChannelImage, Image)
endi
