什么是NVIDIA认可的MLCP微通道液冷板？本文将深入解读MLCP的原理，它与传统冷板的区别，它在高功耗AI芯片方面的优势，以及实际案例、应用场景、实现挑战和常见问题。
引言——人工智能芯片需要“降温剂”，英伟达的选择意义重大
随着人工智能模型规模的扩大和单芯片功耗攀升至千瓦级，散热管理已成为维持性能的关键因素。领先的原始设备制造商 (OEM) 和超大规模数据中心运营商不再将散热视为普通商品，而是将其视为一项战略性的系统要素。值得注意的是，NVIDIA 的系统级发展方向和 DGX/HGX 产品路线图都强调了其对先进液冷架构的偏好；业内人士指出，MLCP 微通道液冷板是下一代 GPU 的关键技术。
本文解释了什么是 MLCP（微通道液冷板）技术，为什么它具有颠覆性潜力，它与传统冷板有何不同，它的优势是什么，实际部署情况以及在广泛采用之前必须克服的障碍。

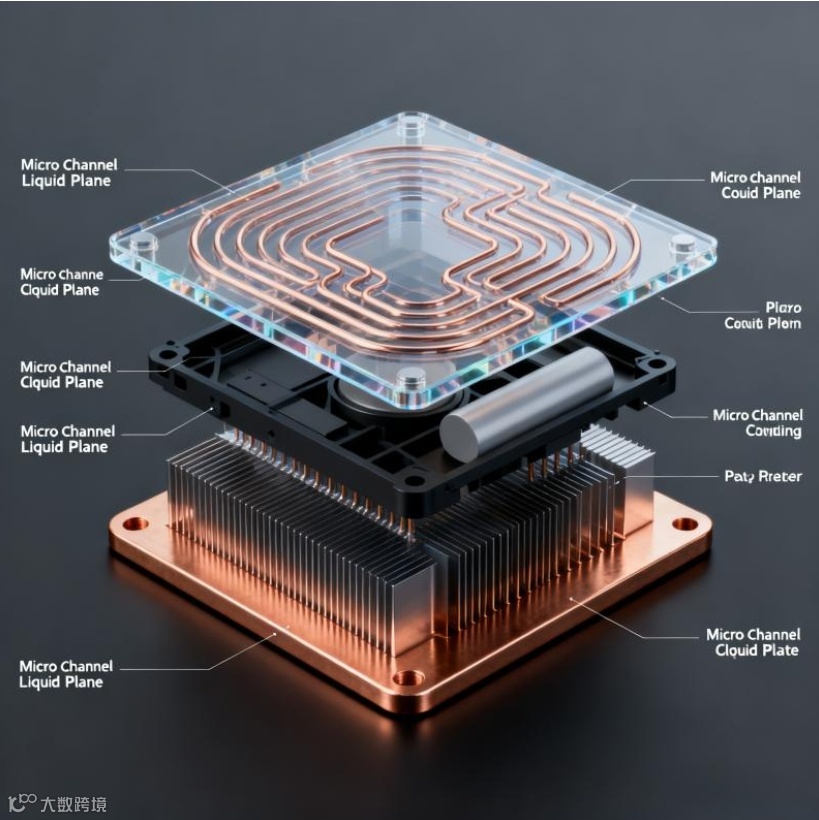

什么是MLCP？技术定义

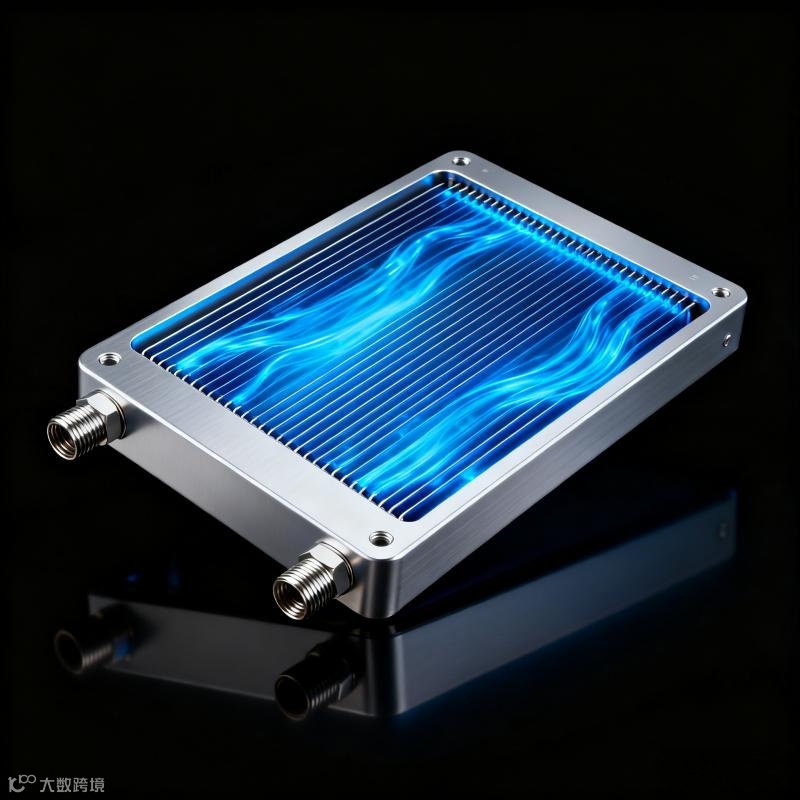

MLCP代表微通道液冷板。MLCP 的核心是将高度密集的微尺度冷却液通道网络直接置于冷板基板下方或内部。通道宽度可从几十微米到几百微米不等；通道密度通常可达每平方厘米数百至数千个，具体取决于设计。
核心特征
- 极高的通道密度：与宏观通道相比，微通道显著增加了润湿表面积。
- 减小的热边界层：微通道内的水力边界层很薄，增加了对流换热系数。
- 短导热路径：热量从结点→导热界面材料→冷板壁→流体传递，中间体积最小，从而降低整体热阻。
- 精密制造：需要采用微加工方法（微机械加工、增材制造、激光微铣削、扩散焊接）来制造均匀的通道和可靠的密封件。
重要性： MLCP 不仅仅是“更小的通道”。它利用微尺度流体物理学来增强单位面积的传热，并能够冷却那些传统冷板无法承受的热通量。
从“洪水式”到“滴灌式”：MLCP 如何颠覆旧的冷却模式
传统的液冷板通常采用宏观通道——毫米级通道、蛇形路径或平行歧管。这些设计在一定程度上效果良好，但会留下死区、较大的热梯度和有限的散热密度。
MLCP 的工作原理类似于精密灌溉系统：冷却剂被输送到极靠近最热微区的位置，从而实现近乎瞬时的热量捕获。MLCP 并非主要依赖底板的传导，而是利用极小水力直径内的对流换热，这些区域的传热系数要高几个数量级。

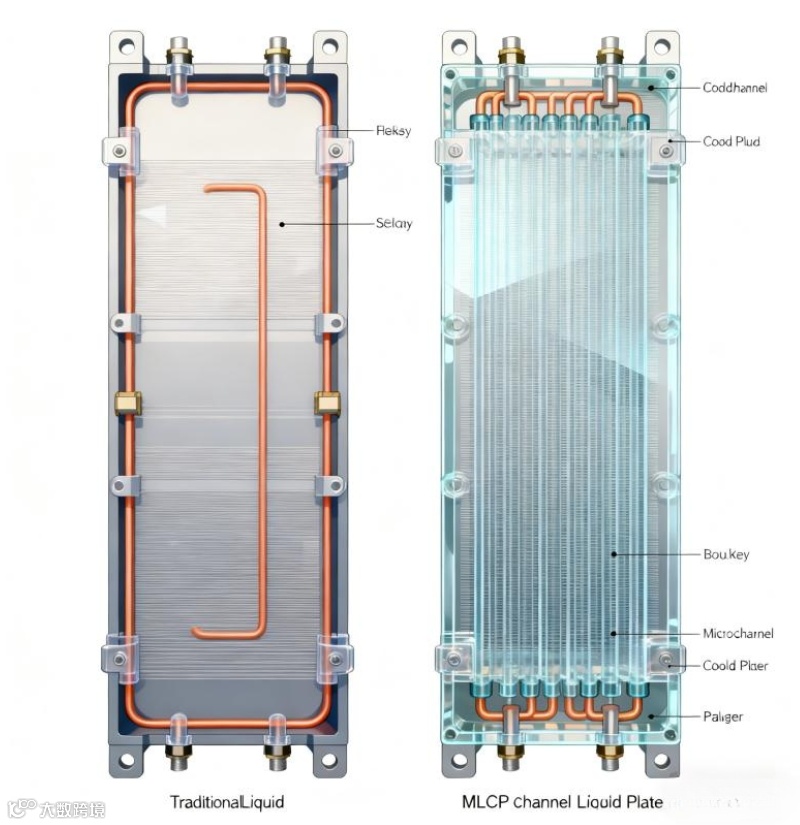

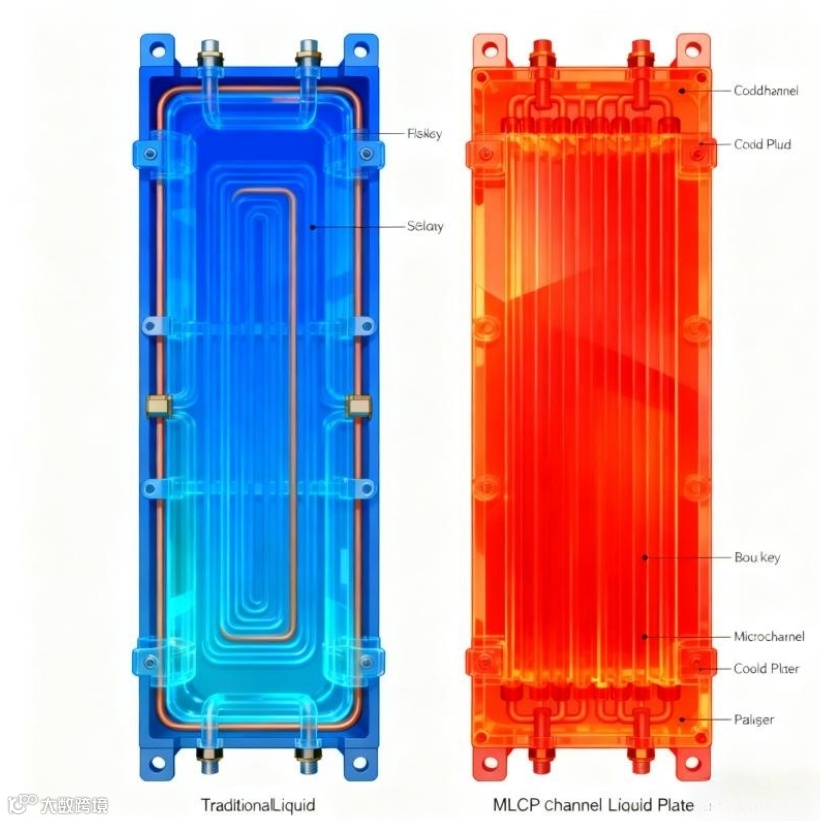

MLCP 与传统冷板——正面交锋
| 指标 | MLCP微通道冷板 | 传统宏观通道冷板 |
|---|---|---|
| 工作原理 | 微尺度通道；以微对流换热为主；薄边界层 | 宏观通道；对流+传导主要通过平板 |
| 传热系数 | 非常高（在微通道中高出几个数量级） | 缓和 |
| 热阻（芯片到液体） | 非常低——可能低30-50%。 | 更高 |
| 通道密度 | 非常高（>100–1000 通道/cm²） | 低（每平方厘米通道数少） |
| 均匀性 | 效果极佳；最大限度减少热点 | 视情况而定；通道间可能存在热点 |
| 制造复杂性 | 高——需要微加工和精密粘合 | 低至中等难度——数控铣削、钎焊常见 |
| 堵塞敏感性 | 高——要求严格的过滤/清洁度 | 降低 |
| 成本 | 目前每块盘子的资本支出更高 | 降低 |
简而言之，MLCP 以增加制造复杂性和纯度要求为代价，换取了显著提高的热性能——在极端热通量密度下，这种权衡变得有利。
为什么MLCP特别适合人工智能芯片
1. 处理极端热通量
下一代人工智能加速器将巨大的功率集中到小型芯片上。MLCP的高局部对流系数能够有效去除热通量，否则这些热通量会在传统平板中引发热失控。
2. 改进的结温控制
更低的热阻直接转化为更低的结温和更小的芯片温度梯度——这对于避免频率限制和在长时间训练运行期间保持确定性性能至关重要。
3. 空间和重量效率
由于多层螺旋冷却器（MLCP）单位面积散热量更大，因此可以做得更薄或占用更小的体积。对于机架密集型人工智能集群而言，这意味着无需相应增加冷却基础设施即可实现更高的计算密度。
4. 能源效率
虽然微通道会增加水力阻力，但 MLCP 更高的传热效率允许在许多设计中以更低的质量流量实现相同的冷却负荷——如果整体集成，则有可能降低泵能耗并提高数据中心的整体 PUE。
真实案例与行业应用
以下几个趋势和具体例子说明了MLCP如何从研究实验室发展成为商业系统：
英伟达和领先的OEM厂商
NVIDIA 近期发布的系统路线图（DGX、HGX 等）以及合作伙伴披露的信息表明，其倾向于采用符合 MLCP 原则的高性能液冷方案。虽然 NVIDIA 并未在公开资料中明确提及“MLCP”，但其在 B 系列及后续平台中描述的微通道和高热流冷却解决方案均符合 MLCP 的特性——高通道密度、低热阻以及集成式冷板堆叠。
服务器供应商和液冷供应商
包括 HPE、戴尔和超微在内的主要服务器 OEM 厂商，以及博伊德、酷冷等专业液冷供应商，已经针对高端 GPU 节点开发或推出了微通道散热方案。这些产品正在客户的试点项目中以及部分需要最高密度的超大规模数据中心部署中亮相。
色调冷却的作用
拥有专利键合和钎焊工艺以及悠久的定制冷板设计历史的通酷科技有限公司，完全有能力为MLCP的大规模生产提供支持。先进的研发能力和精密制造是MLCP供应商必须具备的先决条件；通酷在真空钎焊、摩擦搅拌焊接和瞬态液相键合方面的经验恰好满足这些要求。
典型的MLCP应用场景
- GPU/AI 训练集群：优先级最高——因为过热会直接降低投资回报率。
- 高性能计算节点：高密度计算机架，可处理持续的高流量。
- 电力电子器件： IGBT，具有局部热点的宽带隙器件。
- 边缘计算和军事/航空航天系统：在高负载下，容量和可靠性至关重要。
MLCP普及面临的挑战——是什么阻碍了其广泛推广？
制造复杂性和成本
生产数千个精度极高的相同微通道需要先进的制造工艺和高良率。相关技术包括精密蚀刻、微铣削、激光烧结或多级扩散焊接。这些工艺比传统的数控铣削和钎焊成本更高。
流体纯度和堵塞
微通道的水力直径很小；颗粒污染物、腐蚀产物或微生物碎屑都可能堵塞通道。采用多层膜压裂技术的系统需要严格的流体过滤、高纯度流体、在线监测器和严格的调试规程。
可靠性和寿命验证
多层陶瓷聚合物复合材料（MLCP）必须证明其能够承受热循环、振动和长期腐蚀，且通道不会变形或泄漏。与传统板材相比，其加速寿命试验和材料相容性研究更为严格。
系统设计与控制
较高的整体水力阻力可能需要配备精确变速控制和先进机架间流量平衡功能的泵。集成到现有常压装置和设施水处理厂需要进行精细的水力建模。
实际工程考虑因素
材料选择和粘合
常用的多层陶瓷聚合物（MLCP）材料包括铜和铜合金，以提高导热性；在对耐腐蚀性要求极高的场合，可使用不锈钢或特种合金。连接方式（真空钎焊、扩散焊接）必须形成密封，且不能引入热阻隔层。
导热界面材料（TIMs）
由于多层陶瓷相控阵（MLCP）的有效性取决于最大限度降低热接触电阻，因此导热界面材料（TIM）的选择和夹紧策略直接影响其性能。可选材料包括软金属TIM、高性能粘合剂或专为服务器冷板组件夹紧压力下低热阻而设计的薄型相变材料。
过滤和流体管理
颗粒过滤器、沉淀物捕集器、离子交换或电导率监测器以及定期流体调节是多层循环液相色谱（MLCP）最佳实践的一部分。许多MLCP装置采用闭环系统，配备三级过滤和易于维护的检修点。
经济考量——MLCP何时适用？
MLCP较高的资本支出在以下情况下最容易得到证明：
- 芯片功率密度超过了宏通道冷板在不进行降频的情况下所能承受的范围。
- 空间寸土寸金：MLCP 能够在相同的空间内实现更高的计算能力。
- 能源成本高昂，降低 PUE 可带来丰厚的回报。
- 客户工作量每小时价值很高（缩短培训时间具有直接的经济价值）。
对于许多超大规模数据中心和人工智能实验室而言，保证峰值性能和更高机架密度的综合优势超过了更高的板卡成本。
部署与集成检查清单
- 验证散热要求：绘制芯片热通量图并确保 MLCP 设计裕量。
- 规定流体纯度和过滤标准（微米等级、残留阈值）。
- 选择可靠的粘合/制造方法，并验证泄漏测试规程。
- 设计 CDU/泵系统时，需考虑较高的压降和流量平衡。
- 维护计划：在线传感器、更换程序和备件库存。
- 在机队部署前进行分阶段试点，以评估其可制造性和可靠性。
常见问题解答 — 关于 MLCP 的常见问题
问题1：MLCP微通道容易堵塞吗？
答：微通道对颗粒物和腐蚀产物非常敏感。最佳实践：使用高纯度冷却液、多级过滤（亚微米级）并定期监测压降。正确的调试和在线监测能有效降低堵塞风险。
Q2：MLCP 能否取代所有传统冷板？
答：目前还不会立即采用。MLCP 是一种针对高热通量应用而设计的解决方案。传统的冷板对于主流服务器和低功率密度应用来说仍然更具成本效益。随着时间的推移，随着生产规模的扩大和成本的降低，MLCP 的应用范围将会扩大。
Q3：目前哪些供应商支持 MLCP 技术？
答：目前，包括专业液冷供应商和OEM服务器厂商在内的多家厂商都在提供微通道散热方案。行业领先企业包括专业供应商和系统集成商。Tone Cooling凭借其先进的键合和制造能力，能够为MLCP设计和规模化生产提供支持。
Q4：如何判断我的项目是否需要 MLCP？
答：如果您的芯片持续热通量或单芯片功率超过了您当前冷板在不使用过多冷却剂流量或不可接受的结温的情况下能够去除的热量（实际阈值通常在几百瓦/平方厘米），则有必要进行 MLCP 评估。
结论——MLCP 是一项战略性革命，而非普适性革命。
MLCP微通道液冷板代表了热工程领域的一项突破：通过将冷却剂置于极近热源的位置，并利用微流体传热物理特性，MLCP能够处理传统系统难以应对的热通量。对于人工智能加速器和超高密度高性能计算节点而言，MLCP可以实现持续的峰值性能、更高的机架密度和更佳的能源效率。
然而，MLCP 能否普及取决于能否解决制造良率、成本、流体纯度和长期可靠性等问题。短期内，MLCP 将与传统冷板并存：MLCP 将成为散热要求极高的应用场景的首选，而主流冷板则继续服务于更广泛的服务器市场。
像Tone Cooling Technology Co., Ltd.这样的公司，在定制冷板设计、精密粘合和大规模生产技术方面拥有丰富的经验，能够很好地帮助 OEM 和超大规模数据中心评估、试点和扩展 MLCP 解决方案。
MLCP 和定制液冷板解决方案的接触式冷却
通酷科技有限公司（成立于2004年）专注于为高功率、高热流密度芯片提供定制化的液冷板解决方案。我们的研发团队由博士和资深工程师组成，他们精通真空钎焊、摩擦搅拌焊接和瞬态液相扩散焊接等工艺——这些制造技术对于可靠的MLCP生产至关重要。如果您正在评估MLCP在人工智能服务器、高性能计算节点或电力电子领域的应用，欢迎联系通酷，我们将为您提供技术咨询、试点项目和可制造性评估。
