TileLang：全面阐述与技术解析

摘要

本文旨在对TileLang编程语言及其编译框架进行全面且深入的阐述。TileLang是一种专为高效并行计算，尤其是GPU计算设计的编程语言与系统。其核心创新在于将“Tile”作为一等公民的编程模型，结合多层次、可混合使用的编程接口，使开发者能够在不同抽象级别上表达和优化计算，最终生成高度优化的硬件特定代码。本文将详细解析其编程接口、编译流程、基于Tile的编程模型及其关键技术，并通过矩阵乘法（GEMM）实例进行具体说明。

目录

1. 1. 引言
2. 2. 编程接口：面向不同专业层次的设计
• • 2.1 初学者级别（硬件无感知）
• • 2.2 开发者级别（硬件感知与Tile库）
• • 2.3 专家级别（硬件感知与线程原语）
3. 3. 编译流程：从高级抽象到硬件可执行文件
• • 3.1 Tile程序
• • 3.2 IRModule
• • 3.3 源代码生成
• • 3.4 硬件特定可执行文件/运行时
4. 4. Tile-based编程模型深度解析
• • 4.1 Tile作为核心抽象
• • 4.2 显式硬件内存分配
• • 4.3 执行上下文与索引计算
5. 5. 实例分析：基于多级Tiling的GEMM实现
• • 5.1 计算结构与Tiling策略
• • 5.2 内存层次利用
• • 5.3 代码结构分析
6. 6. 总结

1. 引言

随着异构计算，特别是GPU加速计算的普及，如何高效地利用这些硬件的并行能力成为关键挑战。传统的低级编程模型（如CUDA、HIP）虽然提供了强大的控制能力，但编程复杂度高，可移植性差。而高级抽象库或编译器往往难以在所有场景下都达到与手写内核相媲美的性能。

TileLang应运而生，旨在平衡编程效率、性能控制和硬件可移植性。它通过引入一个以数据块（Tile）为中心的编程模型，并提供一个渐进式降低（Progressive Lowering）的编译框架，使得从算法描述到高性能硬件代码的路径更加系统化和可控。用户可以根据自身需求，在高级别快速原型开发与低级别性能微调之间灵活选择。

2. 编程接口：面向不同专业层次的设计

TileLang的核心特性之一是提供了三个不同层次的编程接口，这些接口甚至可以在同一个内核中混合使用。

2.1 初学者级别（硬件无感知）

此接口的设计目标是最大化编程的简易性和代码的可移植性。

• • 目标用户：不熟悉特定硬件架构（如GPU内存层次、线程束）但希望利用并行计算加速其应用的领域专家或算法工程师。
• • 编程范式：用户仅需描述计算的数学本质或数据流，例如定义一个矩阵乘法或卷积操作，而无需关心数据在全局内存、共享内存和寄存器之间如何移动与缓存。
• • 系统职责：TileLang编译器将自动负责将高级操作映射到目标硬件，并应用诸如循环分块（Tiling）、循环展开、数据预取等标准优化策略。此接口将硬件细节完全封装，提供了类似NumPy或高级张量表达式库的体验。
• • 现状：该接口目前仍在开发中，是TileLang实现完全自动化编译优化的远期目标。

2.2 开发者级别（硬件感知与Tile库）

此接口在易用性和性能控制之间取得了平衡，是面向大多数高性能计算开发者的主要接口。

• • 目标用户：对GPU内存层次（全局内存、共享内存、寄存器）和并行执行模型（线程块、线程束）有基本了解，但不希望深入编写复杂且易错的低级线程同步与内存操作代码的开发者。
• • 核心组件：Tile库。该库是一个包含大量预定义、高度优化的计算原语和模式的集合。例如，它可能提供针对不同数据尺寸和硬件优化过的矩阵乘法Tile、卷积Tile、归约Tile等。
• • 工作方式：开发者通过组合这些预制的、硬件感知的Tile来构建计算内核。例如，一个GEMM内核可以通过调用专门的matmul_tile库函数，并指定其在共享内存中的Tile大小来构建。这些库函数内部已经实现了高效的数据搬运、计算和线程同步。
• • 优势：它显著降低了性能优化编程的门槛，同时通过复用经过严格测试和调优的组件，保证了生成的代码质量。它也将开发者从重复性的低级代码编写中解放出来。

2.3 专家级别（硬件感知与线程原语）

此接口提供了最大程度的控制权，允许专家级开发者榨取硬件的最后一滴性能。

• • 目标用户：对目标硬件架构（如NVIDIA GPU的SIMT架构、AMD CDNA架构）有深刻理解，并需要实现非标准计算模式或进行极限性能调优的专家。
• • 核心能力：直接访问线程原语和低层级硬件内在函数。这包括：
• • 细粒度的线程索引计算与控制。
• • 显式的线程束级操作（如__shfl_sync）。
• • 手动控制共享内存的Bank冲突避免。
• • 利用向量化内存访问指令实现内存 coalescing。
• • 自定义流水线（Pipeline）以实现计算与数据传输的重叠。
• • 应用场景：适用于实现全新的算法、应对不规则数据访问模式，或为特定硬件型号（如新一代GPU）定制极致性能的内核。在此级别编程需要深厚的专业知识和严谨的调试。

3. 编译流程：从高级抽象到硬件可执行文件

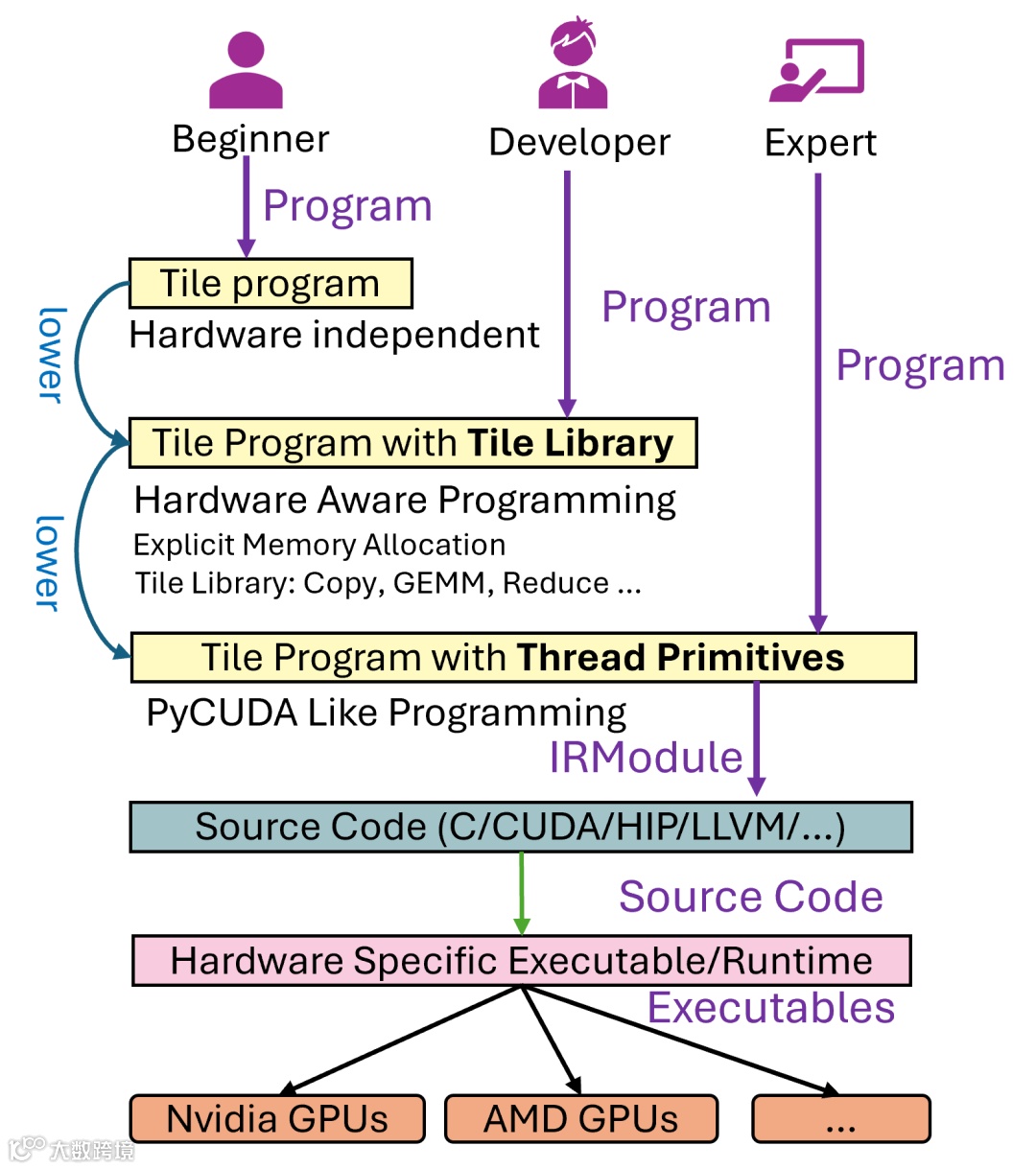

TileLang的编译过程是一个多阶段的、渐进式降低的过程，如上图1所示。

3.1 Tile程序

这是编译流程的起点。一个Tile程序是计算任务的形式化描述。根据用户的专业水平，这个程序的表现形式多样：

• • 它可能是一个纯粹的、硬件无感知的算法描述。
• • 它可能是一个由多个Tile库函数调用组成的复合程序。
• • 它可能是一个内嵌了大量线程原语和显式内存操作的低级程序。
• • 或者，最常见的是，它是上述三种风格的混合体。编译器前端负责解析和融合这些不同抽象层次的构造。

3.2 IRModule

在Tile程序被解析和初步验证后，它被转换为一个中间表示模块。这个IR是编译器的核心数据结构，它捕获了计算的所有语义信息，同时又是与硬件目标无关的。

• • 作用：IRModule是进行机器无关优化的场所。例如，编译器可以在此阶段进行Tile布局的变换、循环融合、死代码消除等。它也将用户使用的Tile库调用和线程原语展开为更基础的IR操作。
• • 关键过程：布局推断。这是一个至关重要的编译步骤。对于使用T.alloc_fragment等声明的Tile，编译器需要推断出每个线程在处理该Tile时所负责的具体数据部分，从而生成一个布局对象。这个布局对象精确地定义了数据在寄存器文件或共享内存中的排布方式，这对于生成高效的向量化加载/存储指令和避免Bank冲突至关重要。

3.3 源代码生成

基于优化后的IRModule，TileLang的后端负责生成目标硬件平台所需的具体源代码。

• • 多目标支持：该框架设计为支持多种后端。根据目标硬件，它可以生成：
• • CUDA：用于NVIDIA GPU。
• • HIP：用于AMD GPU。
• • LLVM IR：可用于CPU或其他支持LLVM的架构。
• • Metal Shading Language：用于Apple GPU。
• • 代码特化：生成的代码不仅仅是字面翻译，它深度融合了目标平台的特性。例如，对于NVIDIA GPU，它会使用__shared__关键字定义共享内存，并利用__syncthreads()进行同步。生成的代码还会考虑计算能力，以使用适当的指令集（如Tensor Core指令）。

3.4 硬件特定可执行文件/运行时

最后，生成的源代码被传递给对应平台的本地编译器（如NVCC for CUDA, HIPCC for HIP, Clang for LLVM）。

• • 最终产物：这些本地编译器将源代码编译成可在目标硬件上直接执行的二进制代码（如.cubin文件或主机端调用的库函数）。
• • 运行时集成：编译后的内核可以集成到更大的应用程序中，通过TileLang提供的运行时API进行加载、参数传递和执行。

4. Tile-based编程模型深度解析

4.1 Tile作为核心抽象

在TileLang中，Tile是一个具有明确形状（如128x128）的数据块，并被提升为一等公民的编程元素。它代表了并行执行单元（如一个线程块或一个线程束）所操作的数据单元。这种抽象将计算的数据域与执行的并行域紧密地联系起来。

• • 数据封装：一个Tile封装了一块连续或非连续的内存区域，可以是一个矩阵的子块、一个图像块或一个张量的切片。
• • 所有权：Tile通常由一个线程块或线程束“拥有”，意味着该并行单元负责该Tile的加载、计算和存储。

4.2 显式硬件内存分配

TileLang的一个关键特征是允许开发者显式地将Tile放置在硬件的特定内存层次中。这打破了传统编译器“黑盒”优化的模式，赋予了开发者对性能关键因素的直接控制权。

• • T.alloc_shared：该 intrinsic 在快速的片上共享内存中分配Tile。在GPU上，共享内存的延迟远低于全局内存，带宽更高。它主要用于在同一线程块内的线程之间共享和复用数据。例如，在GEMM中，将矩阵A和B的当前工作集Tile加载到共享内存中，供整个线程块多次访问，能极大地减少对全局内存的访问压力。
• • T.alloc_fragment：该 intrinsic 将Tile分配在片段内存中，这直接映射到GPU的寄存器文件。寄存器是速度最快、延迟最低的存储单元。将累加器（如GEMM中的C Tile）或频繁使用的只读数据保存在寄存器中，可以最大化计算吞吐量。值得注意的是，T.alloc_fragment在程序层面是为整个Tile声明的，但通过布局推断过程，编译器会为每个线程推导出其在寄存器文件中负责的具体部分（即T.Fragment布局），从而实现高效的寄存器级并行。
• • 数据传输与初始化：
• • T.copy：用于在不同内存层级（如全局内存到共享内存，共享内存到寄存器）之间显式地移动Tile数据。
• • T.clear / T.fill：用于初始化硬件特定的缓冲区，例如在开始累加前将累加器Tile清零。
• • T.Parallel：用于指示后续的数据赋值或计算操作可以在多个线程上并行执行，这是实现数据并行模式的关键构造。

4.3 执行上下文与索引计算

T.Kernel定义了一个内核的执行上下文。这个上下文包含了线程网格（Grid）、线程块（Block）和线程（Thread）的索引信息（如bx, by, tx, ty）以及维度信息。

• • 自动化计算：该上下文使得TileLang编译器能够自动推导出每个线程块和线程所处理的数据范围。例如，给定一个全局矩阵和Tile大小，编译器可以利用线程块索引(bx, by)自动计算出该线程块应处理的矩阵块偏移。
• • 手动控制：同时，这些上下文变量也暴露给专家级用户，允许他们实现自定义的、非标准的索引计算模式，以应对复杂的数据布局或访问模式。

5. 实例分析：基于多级Tiling的GEMM实现

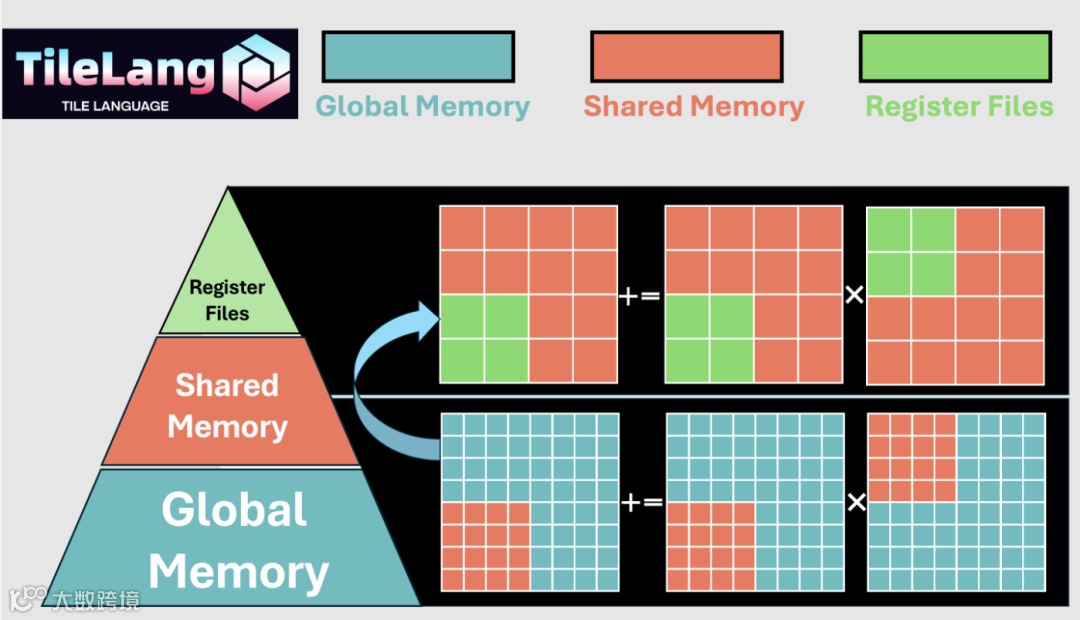

下图2展示了一个使用TileLang实现的、针对GPU优化的高性能矩阵乘法（C = A * B）内核。

5.1 计算结构与Tiling策略

该实现采用了经典的三级Tiling策略，以匹配GPU的三级并行层次和内存层次：

1. 1. 线程块级Tile：每个线程块负责计算输出矩阵C的一个大小为 block_M x block_N 的Tile。这对应于图2(a)中最外层的分块。
2. 2. 线程束级Tile：在线程块内部，多个线程束协作。每个线程束可能负责计算线程块Tile内的一个更小的子块。
3. 3. 线程级/寄存器级Tile：每个线程最终负责计算一个非常小的矩阵块（例如，几个元素），这些计算完全在线程的私有寄存器（通过T.alloc_fragment分配）中进行。这使得计算能够达到最高的指令吞吐量。

5.2 内存层次利用

内核通过循环阻塞（Loop Tiling）来利用内存层次：

• • 全局内存：存储原始的输入矩阵A和B，以及最终的结果矩阵C。
• • 共享内存：在每个线程块中，使用T.alloc_shared分配了sA和sB两个缓冲区。在外层for k循环的每次迭代中，从全局内存将A的一个block_M x block_K Tile和B的一个block_K x block_N Tile加载到共享内存sa和sB中。这样，线程块内的所有线程都可以高效地、重复地从共享内存中访问这些数据，而不是每次都访问缓慢的全局内存。
• • 寄存器文件：使用T.alloc_fragment为每个线程分配了寄存器空间rA, rB, rC。线程从共享内存的sA和sB中将其所需的数据部分加载到寄存器rA和rB中，然后进行rC += rA * rB的乘加运算。由于操作直接在寄存器上进行，速度极快。

5.3 代码结构分析

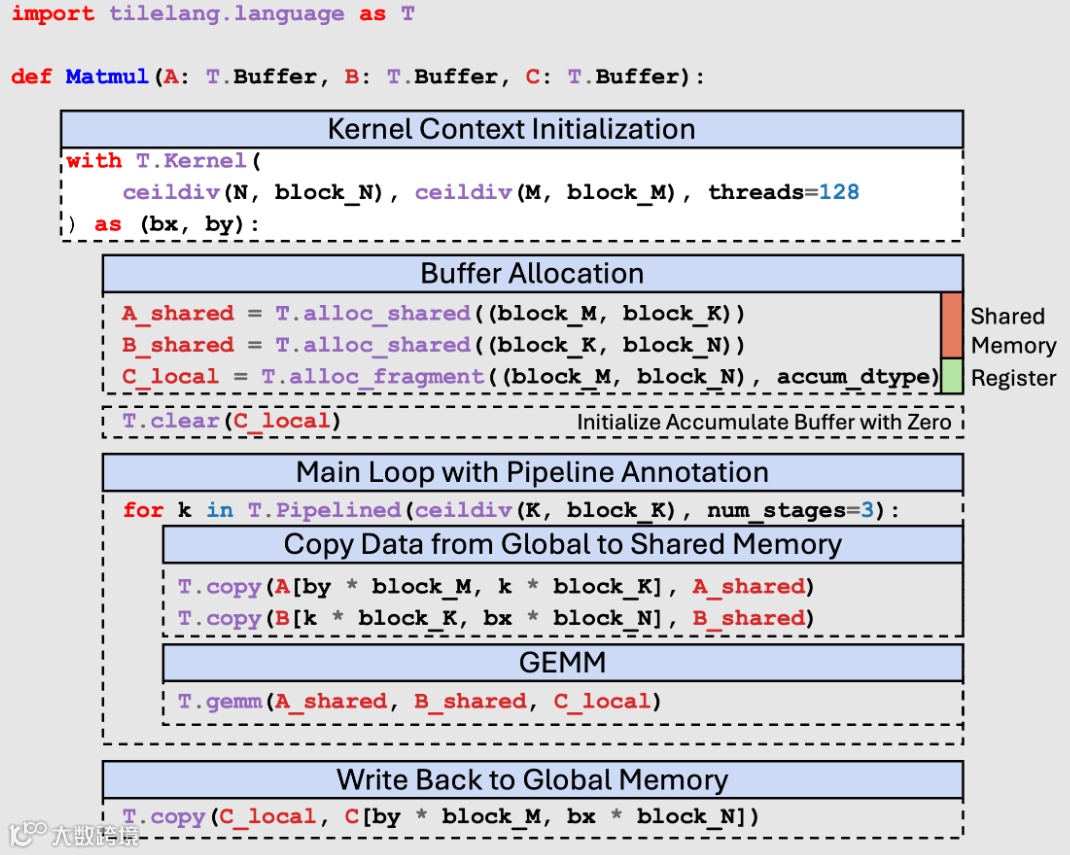

参考图2(b)的代码：

• • T.Kernel定义了内核入口和上下文。
• • T.alloc_shared 和 T.alloc_fragment 显式地管理了内存。
• • 外层循环for k in range(0, K, block_K) 遍历K维度，实现了阻塞。
• • T.copy操作负责在全局内存与共享内存之间，以及共享内存与寄存器之间搬运数据。
• • 最内层的计算是寄存器上的稠密计算。
• • T.Parallel 确保了数据加载和存储的并行性。
• • 最终结果从寄存器写回全局内存。

6. 总结

TileLang通过其独特的Tile-centric编程模型和分层编程接口，为高性能计算提供了一个强大而灵活的系统。它将数据移动与计算的显式控制与不同级别的抽象相结合，既保护了初学者免受硬件复杂性的困扰，又为专家提供了进行深度优化的工具。其渐进式降低的编译框架确保了从高级描述到低级硬件代码的可控且高效的转换。如图2所示的GEMM案例证明了该模型在表达复杂性能优化（如多级Tiling和精细的内存层次管理）方面的能力，同时保持了代码的相对清晰性和可维护性。TileLang代表了在追求性能、生产力和可移植性统一道路上的一个重要探索。
