目录
-
• 状态机概述 -
• 状态机的应用场景 -
• 状态机示意图 -
• Rust 实现泛型表驱动状态机 -
• 完全泛型核心数据结构 -
• 泛型状态机实现 -
• 泛型动作函数设计 -
• 完整示例与调用 -
• Rust 与 C 实现对比 -
• 总结
状态机概述
有限状态机（Finite State Machine, FSM）是一种数学模型，用于表示有限个状态以及在这些状态之间的转移和动作。在计算机科学中，状态机是管理复杂逻辑流程的重要工具，特别适合描述那些具有明显状态划分和状态转移规则的系统。
状态机的核心要素包括四个部分：事件（Event）、当前状态（Current State）、动作函数（Action Function）和次态（Next State）。事件是触发状态转移的外部输入，当前状态表示系统当前所处的模式，动作函数是在状态转移时执行的业务逻辑，而次态则是转移后的目标状态。这种明确的分层设计使得复杂的状态逻辑变得清晰可控，极大地提高了代码的可维护性和可扩展性。
状态机的应用场景
状态机在软件工程中有着广泛的应用，特别是在需要明确状态管理和流程控制的场景中。在通信领域，基站软件中的网络层使用状态机来处理呼叫建立、切换、鉴权、寻呼、漫游、功率控制等复杂流程；在嵌入式系统中，状态机用于管理设备的工作模式切换；在游戏开发中，角色AI、动画状态、游戏流程等都依赖状态机来管理。
表驱动状态机的优势在于将状态转移规则从代码逻辑中分离出来，通过数据表的形式进行配置。这种设计使得状态转移规则更加清晰，新增状态或修改转移规则时无需改动核心逻辑，只需要更新状态表即可。对于大型复杂系统，如基站通信软件，状态机可能包含数百个状态和转移规则，表驱动的方式能够有效管理这种复杂性。
状态机示意图

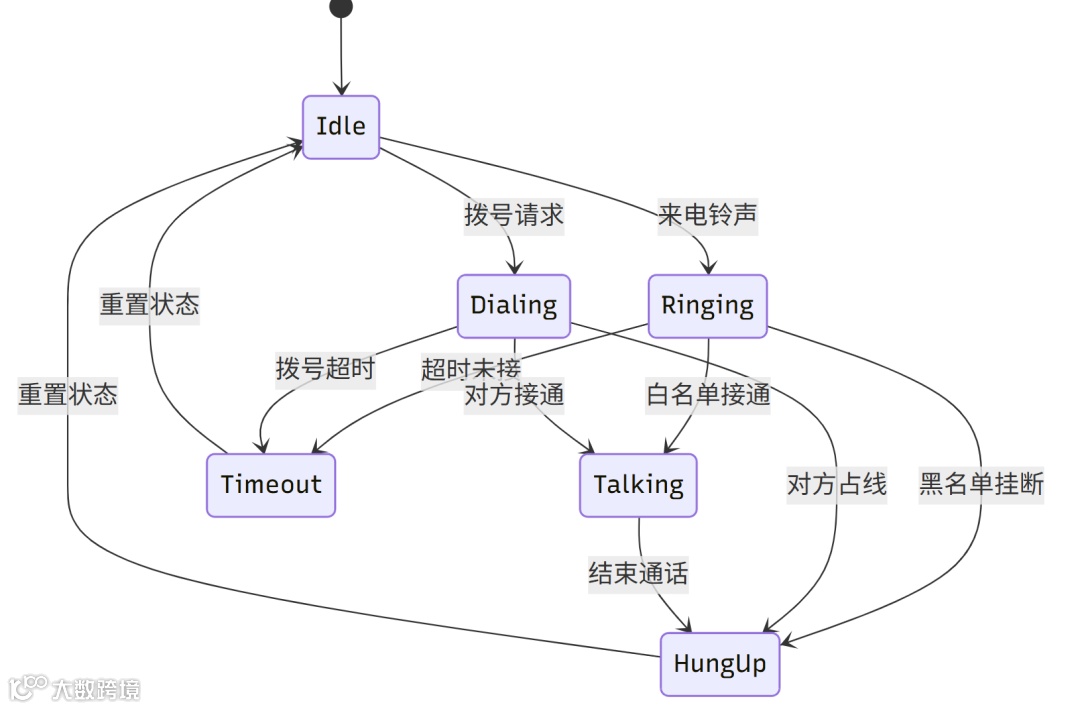

以下是一个简化的电话系统状态机示意图：
Rust 实现泛型表驱动状态机
完全泛型核心数据结构
在Rust中实现完全泛型的表驱动状态机，我们需要将状态和事件都定义为泛型参数。这种设计提供了最大程度的代码复用，使得同一个状态机框架可以应用于各种不同的场景。
use std::collections::HashMap;
use std::hash::Hash;
// 动作函数类型 - 完全泛型版本
type ActionFn<S, E, C> = fn(&mut E, &mut C) -> S;
// 状态转移表项 - 完全泛型版本
struct FsmTableEntry<S, E, C> {
event: E,
current_state: S,
action: ActionFn<S, E, C>,
next_state: S,
}
// 有限状态机 - 完全泛型版本
struct FSM<S, E, C>
where
S: Clone + Copy + PartialEq + Eq + Hash,
E: Clone + Copy + PartialEq + Eq + Hash,
{
table: HashMap<(S, E), FsmTableEntry<S, E, C>>,
current_state: S,
current_event: E,
_marker: std::marker::PhantomData<C>,
}
完全泛型设计的优势在于它提供了一个通用的状态机框架，可以适应任何类型的状态、事件和上下文。通过泛型约束，我们确保了状态和事件类型可以作为HashMap的键，同时保持了类型安全。这种设计使得状态机框架真正实现了"一次编写，到处使用"的目标，无论是网络协议、UI状态还是业务流程，都可以使用同一个状态机框架。
泛型状态机实现
完全泛型的状态机实现通过精心设计的泛型约束，确保了类型安全的同时提供了最大的灵活性。
impl<S, E, C> FSM<S, E, C>
where
S: Clone + Copy + PartialEq + Eq + Hash,
E: Clone + Copy + PartialEq + Eq + Hash,
{
fn new(entries: Vec<FsmTableEntry<S, E, C>>) -> Self {
let mut table = HashMap::new();
for entry in entries {
table.insert((entry.current_state, entry.event), entry);
}
Self {
table,
current_state: todo!(), // 需要初始值，但类型S未知
current_event: todo!(), // 需要初始值，但类型E未知
_marker: std::marker::PhantomData,
}
}
fn create_fsm(entries: Vec<FsmTableEntry<S, E, C>>, initial_state: S, initial_event: E) -> Self {
let mut fsm = Self::new(entries);
fsm.current_state = initial_state;
fsm.current_event = initial_event;
fsm
}
fn run_fsm_action(&mut self, context: &mut C) -> Result<(), String> {
let key = (self.current_state, self.current_event);
if let Some(entry) = self.table.get(&key) {
// 调用对应的处理函数
let new_state = (entry.action)(&mut self.current_event, context);
// 转移到下一个状态
self.current_state = new_state;
Ok(())
} else {
Err(format!("未定义的状态转换: {:?} -> {:?}",
self.current_state, self.current_event))
}
}
fn set_event(&mut self, event: E) {
self.current_event = event;
}
fn get_current_state(&self) -> S {
self.current_state
}
fn get_current_event(&self) -> E {
self.current_event
}
}
泛型状态机的实现挑战主要在于如何为未知的类型提供合理的默认值。我们通过create_fsm工厂方法解决了这个问题，要求使用者提供初始状态和事件。这种设计既保持了灵活性，又确保了类型安全。状态机的核心逻辑完全独立于具体的状态和事件类型，使得框架可以应用于各种不同的领域。
泛型动作函数设计
动作函数是状态机的业务逻辑核心，在完全泛型的实现中，动作函数也变得更加灵活和强大。
// 为电话系统定义具体的状态和事件类型
#[derive(Debug, Clone, Copy, PartialEq, Eq, Hash)]
enum PhoneState {
Idle,
Ringing,
Talking,
HungUp,
Dialing,
Timeout,
}
#[derive(Debug, Clone, Copy, PartialEq, Eq, Hash)]
enum PhoneEvent {
Idle,
Bell,
WhiteList,
BlackList,
Finish,
Busy,
Connect,
Dial,
TimeOut,
}
// 电话系统上下文
#[derive(Debug)]
struct PhoneContext {
caller_id: u32,
callee_id: u32,
call_duration: u32,
signal_strength: f32,
user_input: String,
}
// 泛型动作函数实现
fn talk_func(event: &mut PhoneEvent, context: &mut PhoneContext) -> PhoneState {
context.call_duration += 1;
println!("通话中... 时长: {}秒, 信号强度: {:.2}",
context.call_duration, context.signal_strength);
context.user_input.clear();
println!("【输入1:结束通话, 其他:继续通话】:");
std::io::stdin().read_line(&mut context.user_input).unwrap();
if context.user_input.trim() == "1" {
*event = PhoneEvent::Finish;
}
// 模拟信号变化
context.signal_strength = (context.signal_strength - 0.01).max(0.1);
PhoneState::Talking
}
fn hangup_func(event: &mut PhoneEvent, _context: &mut PhoneContext) -> PhoneState {
println!("挂断电话...");
*event = PhoneEvent::Idle;
PhoneState::HungUp
}
泛型动作函数的灵活性体现在它们可以返回下一个状态，而不是通过表项中的固定状态。这种设计提供了更大的灵活性，允许动作函数根据运行时条件决定下一个状态。同时，动作函数仍然可以修改事件，为下一次状态转移做准备。这种设计结合了表驱动和函数驱动的优点，在保持清晰结构的同时提供了运行时灵活性。
完整示例与调用
下面是一个使用完全泛型状态机的完整电话系统示例：
// 创建电话系统状态转移表
fn create_phone_fsm_table() -> Vec<FsmTableEntry<PhoneState, PhoneEvent, PhoneContext>> {
vec![
FsmTableEntry {
event: PhoneEvent::Idle,
current_state: PhoneState::Idle,
action: |event, context| {
println!("空闲状态处理...");
context.user_input.clear();
println!("【输入1:响铃, 2:拨号, 其他:保持空闲】:");
std::io::stdin().read_line(&mut context.user_input).unwrap();
match context.user_input.trim() {
"1" => *event = PhoneEvent::Bell,
"2" => *event = PhoneEvent::Dial,
_ => *event = PhoneEvent::Idle,
}
PhoneState::Idle
},
next_state: PhoneState::Idle
},
FsmTableEntry {
event: PhoneEvent::Bell,
current_state: PhoneState::Idle,
action: |event, context| {
println!("电话响铃中...");
context.user_input.clear();
println!("【输入1:白名单接通, 2:黑名单挂断, 3:超时】:");
std::io::stdin().read_line(&mut context.user_input).unwrap();
match context.user_input.trim() {
"1" => *event = PhoneEvent::WhiteList,
"2" => *event = PhoneEvent::BlackList,
"3" => *event = PhoneEvent::TimeOut,
_ => *event = PhoneEvent::Bell,
}
PhoneState::Ringing
},
next_state: PhoneState::Ringing
},
// 更多状态转移规则...
]
}
// 网络连接状态机的类型定义
#[derive(Debug, Clone, Copy, PartialEq, Eq, Hash)]
enum NetworkState {
Disconnected,
Connecting,
Connected,
Authenticating,
Transferring,
Error,
}
#[derive(Debug, Clone, Copy, PartialEq, Eq, Hash)]
enum NetworkEvent {
ConnectRequest,
ConnectionEstablished,
AuthRequest,
AuthSuccess,
AuthFailure,
DataReceived,
DisconnectRequest,
Timeout,
}
#[derive(Debug)]
struct NetworkContext {
connection_id: u32,
data_transferred: u64,
retry_count: u32,
error_code: Option<i32>,
}
fn main() {
println!("=== 电话状态机演示 ===");
// 创建电话状态机
let phone_table = create_phone_fsm_table();
let mut phone_context = PhoneContext {
caller_id: 12345,
callee_id: 67890,
call_duration: 0,
signal_strength: 1.0,
user_input: String::new(),
};
let mut phone_fsm = FSM::create_fsm(phone_table, PhoneState::Idle, PhoneEvent::Idle);
// 运行几次状态转移演示
for i in 0..5 {
println!("\n--- 电话状态机第{}次循环 ---", i + 1);
phone_fsm.run_fsm_action(&mut phone_context).unwrap();
}
println!("\n=== 网络状态机演示 ===");
// 创建网络状态机 - 使用相同的泛型FSM框架
let network_table = create_network_fsm_table();
let mut network_context = NetworkContext {
connection_id: 1001,
data_transferred: 0,
retry_count: 0,
error_code: None,
};
let mut network_fsm = FSM::create_fsm(network_table, NetworkState::Disconnected, NetworkEvent::ConnectRequest);
// 运行几次状态转移演示
for i in 0..5 {
println!("\n--- 网络状态机第{}次循环 ---", i + 1);
network_fsm.run_fsm_action(&mut network_context).unwrap();
}
}
// 创建网络状态机的状态转移表
fn create_network_fsm_table() -> Vec<FsmTableEntry<NetworkState, NetworkEvent, NetworkContext>> {
vec![
FsmTableEntry {
event: NetworkEvent::ConnectRequest,
current_state: NetworkState::Disconnected,
action: |event, context| {
println!("发起连接请求...");
context.retry_count += 1;
*event = NetworkEvent::ConnectionEstablished;
NetworkState::Connecting
},
next_state: NetworkState::Connecting,
},
FsmTableEntry {
event: NetworkEvent::ConnectionEstablished,
current_state: NetworkState::Connecting,
action: |event, context| {
println!("连接已建立，开始认证...");
*event = NetworkEvent::AuthRequest;
NetworkState::Authenticating
},
next_state: NetworkState::Authenticating,
},
// 更多网络状态转移规则...
]
}
完全泛型状态机的强大之处在于它可以轻松应用于不同的领域。在同一个程序中，我们使用相同的FSM泛型类型创建了电话状态机和网络状态机，它们有完全不同的状态类型、事件类型和上下文类型，但共享相同的基础框架和核心逻辑。这种设计极大地提高了代码的复用性，减少了重复代码。
Rust 与 C 实现对比
类型安全性对比
Rust 的完全泛型类型安全是其最大的优势之一。在C语言实现中，状态和事件通常使用整数常量或枚举，但编译器无法防止无效的状态转移或类型不匹配。而Rust的泛型系统在编译时就能捕获这些错误，同时提供了更好的代码复用。
// C语言中的状态转移表 - 类型不安全，复用困难
typedef struct FsmTable {
Event event; /* 触发事件 */
State cur_sta; /* 当前状态 */
void (*event_action)(Event *event, void *); /* 动作函数 */
State next_sta; /* 跳转状态 */
} FsmTable;
// Rust中的完全泛型状态转移表 - 类型安全，高度可复用
struct FsmTableEntry<S, E, C> {
event: E,
current_state: S,
action: ActionFn<S, E, C>,
next_state: S,
}
性能对比
Rust 的零成本抽象在完全泛型实现中表现得尤为明显。泛型代码在编译时会进行单态化，为每种具体的类型组合生成特化的代码，消除了运行时类型检查的开销。
// C语言需要运行时类型检查和转换
void run_fsm_action(FSM* fsm, void *args) {
// 需要遍历数组查找匹配的状态转移
for(i=0; i<max_n; ++i){
if(fsmtb[i].cur_sta == cur_sta && fsmtb[i].event == fsm->event){
// 需要将void*转换为具体类型
fsmtb[i].event_action(&fsm->event, args);
break;
}
}
}
// Rust编译时生成特化代码，无运行时开销
fn run_fsm_action(&mut self, context: &mut C) -> Result<(), String> {
let key = (self.current_state, self.current_event);
if let Some(entry) = self.table.get(&key) {
// 编译时已知具体类型，无类型转换
let new_state = (entry.action)(&mut self.current_event, context);
Ok(())
} else {
Err(format!("未定义的状态转换"))
}
}
代码复用性对比
Rust 的泛型系统使得状态机框架可以高度复用，而C语言需要通过宏或代码复制来实现类似的功能。
// C语言中为不同系统创建状态机需要复制代码或使用复杂的宏
// 电话状态机
FSM* create_phone_fsm() { /* 特定实现 */ }
// 网络状态机
FSM* create_network_fsm() { /* 几乎相同的实现 */ }
// Rust中使用相同的泛型框架创建不同类型的状态机
let phone_fsm = FSM::create_fsm(phone_table, PhoneState::Idle, PhoneEvent::Idle);
let network_fsm = FSM::create_fsm(network_table, NetworkState::Disconnected, NetworkEvent::ConnectRequest);
维护性对比
Rust 的完全泛型设计使得添加新的状态机类型变得非常简单，只需要定义新的状态、事件和上下文类型即可，无需修改核心框架。
// 添加新的游戏状态机只需要定义新类型
#[derive(Debug, Clone, Copy, PartialEq, Eq, Hash)]
enum GameState { Menu, Playing, Paused, GameOver }
#[derive(Debug, Clone, Copy, PartialEq, Eq, Hash)]
enum GameEvent { Start, Pause, Resume, Win, Lose }
#[derive(Debug)]
struct GameContext { score: u32, level: u32 }
// 使用相同的FSM框架创建游戏状态机
let game_fsm = FSM::create_fsm(game_table, GameState::Menu, GameEvent::Start);
错误处理对比
Rust 的Result类型提供了更加优雅和安全的错误处理机制，而C语言通常依赖返回值或全局错误变量。
// C语言错误处理容易遗漏
int result = run_fsm_action(fsm, args);
if (result != 0) {
// 错误处理，但容易被忽略
}
// Rust强制处理可能的错误
match fsm.run_fsm_action(&mut context) {
Ok(()) => { /* 成功处理 */ }
Err(e) => { /* 必须处理错误 */ }
}
总结
Rust 实现完全泛型表驱动状态机通过强大的泛型系统，在保持C语言表驱动设计哲学的同时，提供了无与伦比的类型安全、性能和代码复用能力。
完全泛型设计的核心优势：
-
• 极致类型安全：编译时捕获所有类型错误，彻底消除运行时类型问题 -
• 零成本抽象：泛型代码单态化后与手写特化代码性能相同 -
• 最大化代码复用：同一框架适用于各种不同的状态机场景 -
• 编译时优化：基于具体类型的特化代码实现最佳性能 -
• 优雅的错误处理：强制处理所有可能的错误情况
实际应用价值：
对于需要处理多种状态机场景的复杂系统，如通信设备同时处理呼叫控制、网络管理和设备状态，或者游戏引擎管理UI状态、游戏流程和AI行为，完全泛型的状态机框架可以显著减少代码重复，提高开发效率，同时保证运行时性能。
虽然完全泛型设计在初期需要更深入的理解和更复杂的类型约束，但长期来看，其在可维护性、可扩展性和可靠性方面的收益远远超过了学习成本。对于追求高质量和高性能的Rust项目，完全泛型状态机是实现复杂状态管理的理想选择。
