产品结构中，防水设计是很多产品有涉及到的，防水等级IPX1-IPX9K，那么要实现不用的防水等级，防水结构有哪些结构形式呢？

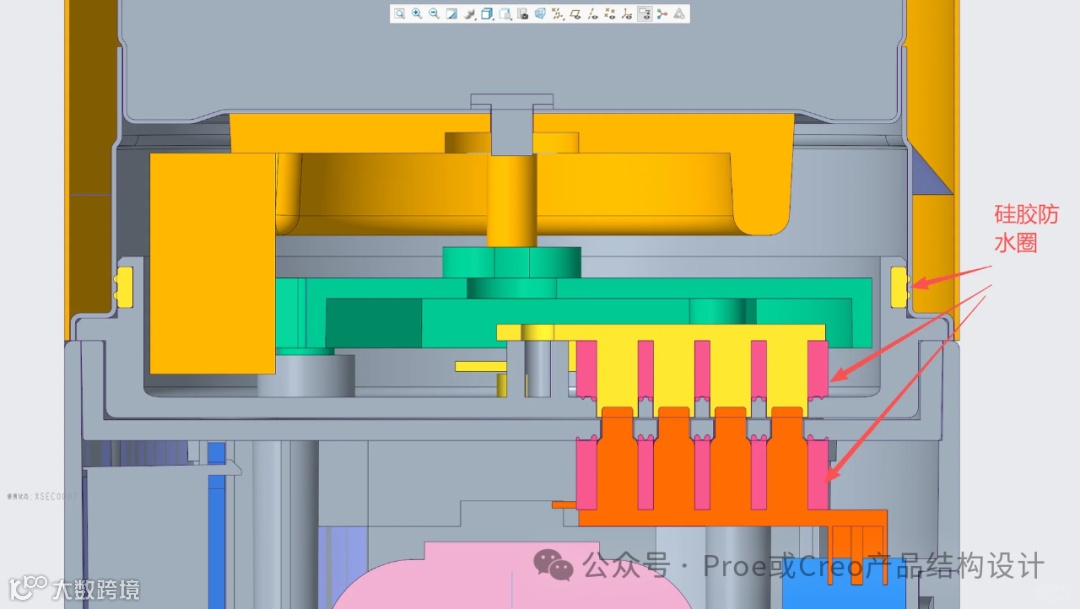

1，垫片密封：在两个配合壳体之间加入弹性密封件，通过螺钉锁紧产生压缩形变，填充间隙，需要设计合理的压缩限位结构，确保垫片被压缩在20%-30%的最佳形变范围内，既密封又不至于压坏。

2，点胶/灌封密封：使用液态胶水涂覆或填充在需要密封的区域，固化后形成密封层，适用于PCB板的整体防护、不规则接口的密封、传感器封装。

3，超声波焊接：通过高频振动使两个塑料接合面摩擦生热熔化，冷却后融为一体，无需额外密封件，强度高，密封性好，效率高

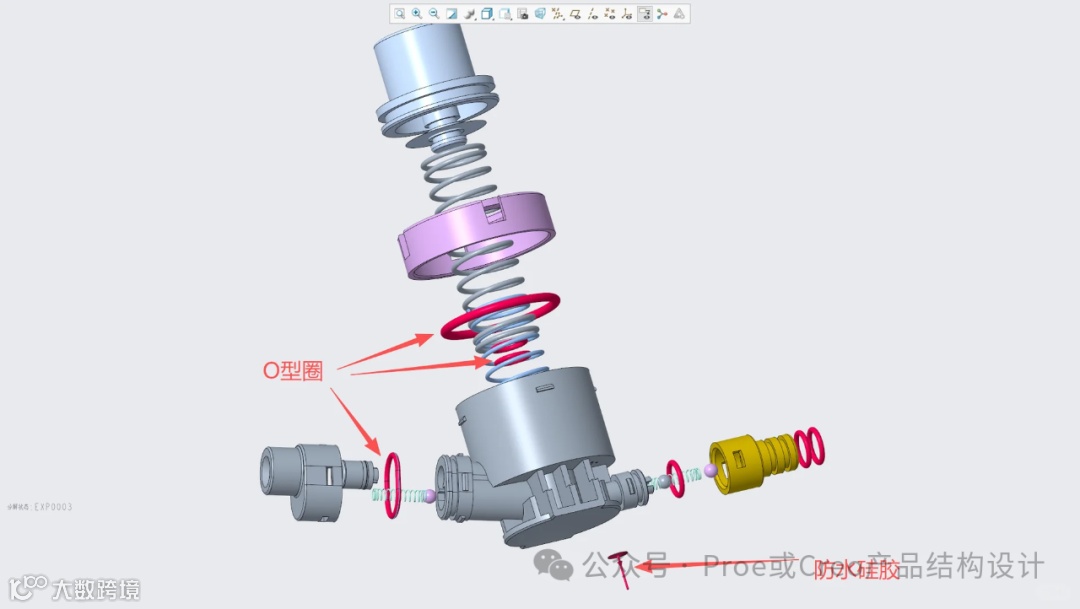

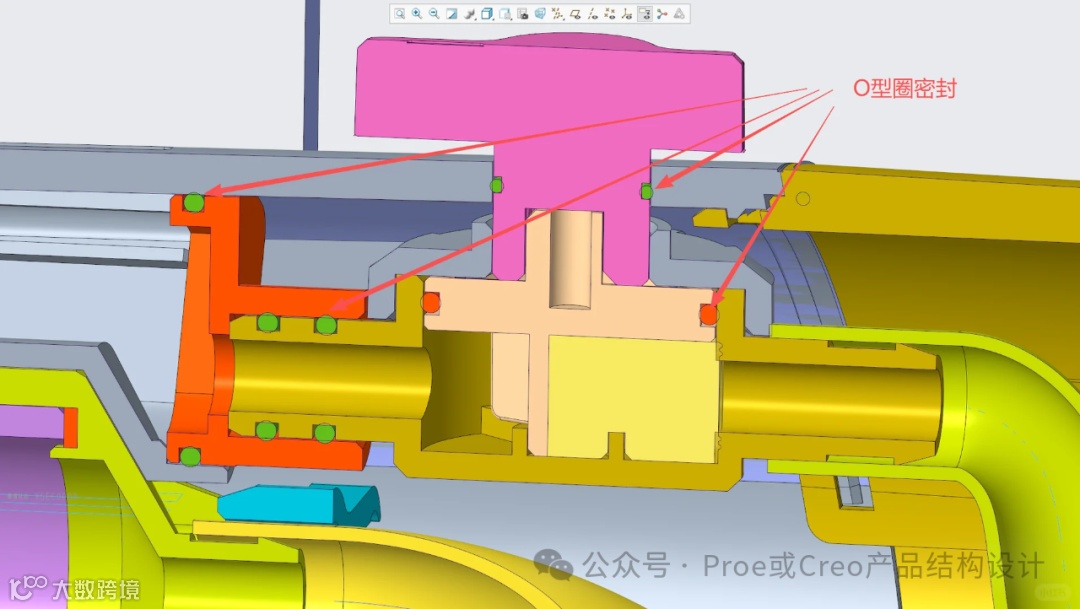

4，O型圈密封：将弹性O型圈安装在沟槽中，受压变形实现径向或轴向密封，主要用于圆形动态或静态接口，如按钮、旋钮、充电接口盖

5，双色注塑：在一次注塑成型的硬质基材上，二次注塑软性橡胶材料，形成无缝结合的密封体，常用于防水按键、整体外壳等，外观和密封性俱佳

总结来说，产品的防水能力并非单一结构决定，而是一个系统工程作为产品设计师，关键在于根据防水等级、成本、生产工艺和产品形态，精准选择最优的“密封配方”，才能打造出无懈可击的防水铠甲。
