PA6与PA66的区别：结构、性能、工艺及应用全面解析

关键词：PA6、PA66、结构、性能、工艺[k]

1501字 | 预计阅读时间：8分钟[k]

PA6与PA66作为工程塑料中的重要成员，虽名称相近、化学性质相似，但在分子结构、物理性能、加工工艺及应用领域方面存在显著差异[k]。本文将从结构、性能、工艺及应用四个维度进行专业解读[k]。

结构差异

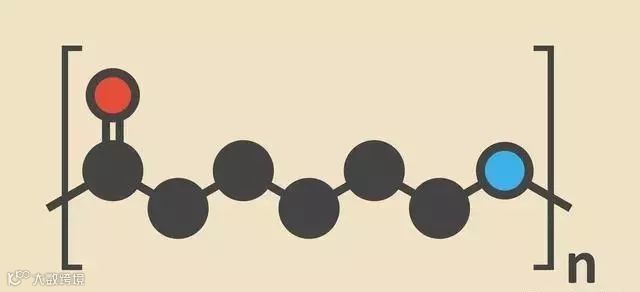

PA6由己内酰胺开环聚合而成，而PA66由己二胺与己二酸缩合聚合制得[k]。尽管二者分子式相同，但结构不同导致性能分化[k]。PA66分子间氢键数量多于PA6，分子间作用力更强，因此具备更优的热学性能，但加工温度也更高[k]。具体表现为：PA66硬度比PA6高出约12%，刚性更强；而PA6则因分子结构特性展现出更佳的韧性[k]。

性能差异

PA6熔点约为220℃，加工温度为230~280℃（增强型为250~280℃），燃烧时火焰呈浅黄色[k]。其具有优良的抗张强度、抗冲击性、耐磨性、耐化学性、自润滑性及低摩擦系数，并具备良好的耐油性、表面光泽性和低温性能[k]。但其吸水率高于PA66，导致尺寸稳定性较差[k]。通过添加玻璃纤维、矿物填充或阻燃剂，可显著提升其综合性能[k]。

PA66熔点为260~265℃，加工温度为260~290℃（玻璃增强型为275~280℃），应避免超过300℃[k]，燃烧时火焰呈蓝色[k]。其在强度、刚性、耐热性、耐磨性、耐化学性和自润滑性方面表现优异，尤其在硬度、蠕变 resistance 和长期使用性能上优于PA6[k]。

工艺差异

干燥处理：PA6吸水率高，需严格干燥。若环境湿度＞0.2%，建议在80℃以上热风中干燥3~4小时；若材料暴露超8小时，建议105℃真空干燥1~2小时[k]。PA66在密封储存下可不干燥；若容器开启，建议在85℃热风中干燥，湿度＞0.2%时需105℃真空干燥1~2小时[k]。

模具温度：PA6建议80~90℃。模具温度显著影响结晶度，进而影响力学性能[k]。薄壁或流程长的制品宜采用较高模温以提升强度和刚度；壁厚＞3mm时可使用20~40℃低温模温，玻璃增强材料则建议模温＞80℃[k]。

PA66推荐模温为80℃[k]。模温影响结晶度，进而决定产品物理性能[k]。若薄壁制品模温低于40℃，结晶度将随时间变化，需进行退火处理以确保几何稳定性[k]。

应用差异

PA6广泛应用于电子、汽车等领域，民用丝占比较高（约58%），主要用于服装用锦纶长丝[k]。轮胎骨架锦纶帘子布占13%，工程塑料（注塑及改性）占12%，渔网丝占6%，BOPA膜用料占4%，地毯、短纤等占4%，其他用途（如PA棒、胶带）占3%[k]。

PA66主要应用于工程塑料（占总消耗65%）、工业丝（20%）及其他领域（15%）[k]。因其刚性强、韧性不足，较少用于纺丝，下游产品集中于高性能工程结构件[k]。

来源：俺搜塑讯[k]

鞋材技术研讨会日程及参会信息

峰会日程安排与报名方式

本届峰会交通路线

南京站

会场酒店

南京南站

会场酒店

南京禄口机场

会场酒店
