德国胡赫ThermoLoad 60E电子控温水箱主要针对市面上流通的即热式燃气加热设备在生活热水供给能力上的不足，产品设计的初衷，在于解决即热式燃气热源的水温波动、频繁启停、无法使用浴缸及恒温花洒等舒适型卫浴设备等痛点。
本次性能测试当中，胡赫实验室特别选用24KW主流德资品牌燃气两用炉作为热源，应用测试平台模拟家用常态化使用场景，对接入ThermoLoad 60E的生活热水系统，进行了包括恒温热水放水实验、零冷水实验及多点取水干扰实验等在内的多项实验。接下来几期，小编将带大家走进胡赫实验室，以实验数据说话，揭秘德国胡赫ThermoLoad 60E电子控温水箱在不同实验当中展现的真实性能！
今日主题 放水实验
放水实验通常用于测试容积式加热设备的热水输出率，对于家用燃气快速热水器的性能，国标GB 6932-2015《家用燃气快速热水器》有专门要求——燃气热水器的实际热水产率不得低于额定值的90%（例如额定16L/min的热水器，实际产率需≥14.4L/min）。而作为衡量热水器在单位时间内加热水量能力的指标的热水产率，其限定条件是在室温25℃下1分钟内使水温升高25℃（ΔT=25K）所对应的热水流量。
这就是为什么经验取值的时候，通常将24kw两用炉跟13L（实际产率需≥11.7L/min）燃气热水器做对等的原因。以本次实验应用的主流德资品牌两用炉为例，标称24kw两用炉，在生活热水模式下的额定热负荷为22.6kW，按照ΔT=25K这个标准来计算，1分钟内所对应的热水流量在12.9L（实际产率需≥11.6L/min）。若如果按照锅炉温升30K的标准，其额定产热水量为10.8L/min（实际产率需≥9.7L/min）。那么由此可见，单靠24kw两用炉的生活热水制备能力，在现实生活中，要支撑全屋多点舒适热水的取用，基本上是难以满足的。
那么在该两用炉生活热水系统中接入ThermoLoad 60E呢？
实验条件及方法
为了在贯彻国标GB 6932-2015《家用燃气快速热水器》的前提下，更好、更充分地测试ThermoLoad 60E的家庭实际使用效果，研发工程师在当日自来水温度为18℃的情况下，特别将此次放水实验的温升设定为37K，并从水箱加热环节开始记录，在加热完成温度为55℃的基础上，分别选取了恒温45℃出水和恒温43℃出水两组进行恒温放水。

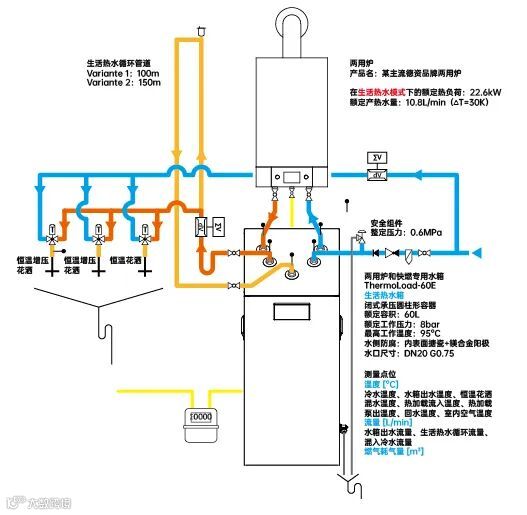

【图1】ThermoLoad 60E恒温放水实验系统图

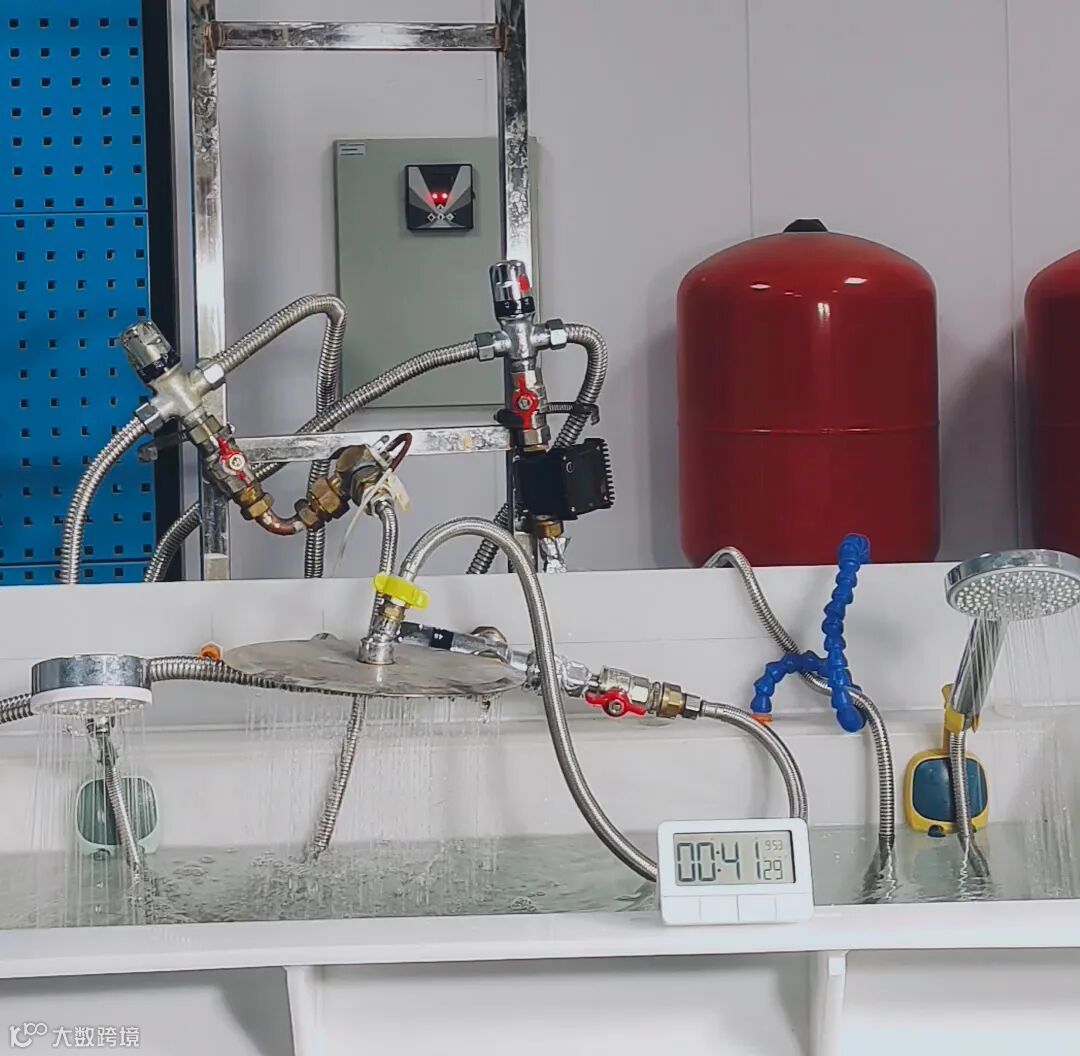

具体实验设置如图所示，实验选取了主流德资品牌24kw两用炉对ThermoLoad 60E进行加热，该款壁挂炉在生活热水模式下的额定热负荷为22.6kW，额定产热水量为10.8L/min（ΔT=30K）。实验当中特别在放水终端应用了两个附带恒温阀的常见手持增压花洒和一个附带恒温阀的顶喷花洒同时工作，尽可能地模拟和还原家庭使用场景条件。看看有三个大流量恒温用水点的极端情况之下，ThermoLoad 60E所在的两用炉生活热水系统，能坚持恒温放水多久？能持续放出多少升的恒温热水？
实验过程及结论
首先，将ThermoLoad 60E注满18°C冷水后，ThermoLoad 60E自动开始热加载。此时，热加载平均流量约8.33L/min（理论计算为8.75L/min），记录其热加载时长、耗电量及耗气量；待到一次加热完成后，同时开启三个带恒温阀的花洒，15S后开始计时，在放水过程中，保持供水压力0.35MPa不变，3个恒温花洒开启至最大，同时监控三个出水点的温度，待到三个花洒出水温度比预设目标温度低2K时结束，记录放水时间、预设目标温度恒温热水累计放出量、放水过程耗电量及耗气量，进行统计。
我们先来看预设恒温放水目标温度为43℃的第一组实验。
【热加载过程】当ThermoLoad 60E注满18°C冷水后，水箱自动开始热加载，热加载平均流量约8.33L/min（理论计算为8.75L/min）；热加载时长9.3min；热加载过程耗电0.01kWh、耗气0.38m³

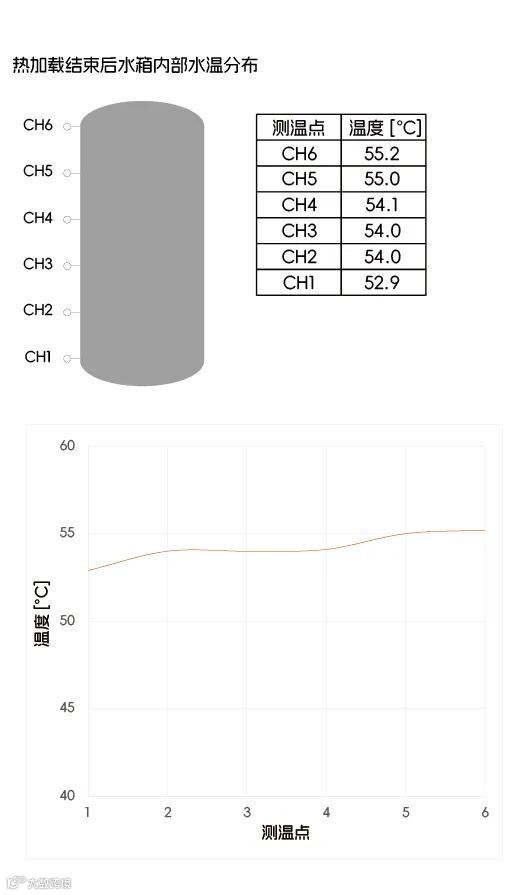

此时，一次加热完成后的水箱内部水温分布曲线（如下图）舒缓平均。说明ThermoLoad 60E水箱从上到下，加热均匀。
【图2】ThermoLoad 60E一次加热完成水箱内部温度分布曲线
【有效放水过程】同时将3个恒温花洒开启至最大，15S后开始计时，放水同时，水箱自动进行补充热加载；在放水过程中，保持供水压力0.35MPa不变
在水箱出水温度能够自持阶段，最大水温波动差值为0.7K，远远低于人体可感知的2k温差
至放水过程结束，累计放出43°C热水306.04L，放水时长19.4min
放水过程耗电0.02kWh、耗气1.28m³
我们再来看预设恒温放水目标温度为45℃的第二组实验。
【热加载过程】当ThermoLoad 60E注满18°C冷水后，水箱自动开始热加载，热加载平均流量约8.33L/min（理论计算为8.75L/min）；此次热加载时长9.6min；热加载过程耗电0.01kWh；耗气0.39m³
【图4】ThermoLoad 60E恒温45℃放水实验记录
在水箱出水温度能够自持阶段，最大水温波动差值为1K，也低于人体可感知的2k温差一半
至放水过程结束，累计放出45°C热水243.81L，放水时长16.6min
放水过程耗电0.017kWh、耗气1.23m³
下表是本次放水实验的数据统计的结果。
【图5】ThermoLoad 60E恒温放水实验结果记录
【数据总结】依本次实验条件设定，在冷水温度比国标设定冷水温度更严格的前提下，接入ThermoLoad 60E的两用炉生活热水系统在温升37k的情况下，整胆加热最多仅需9.6分钟，耗电0.01度，耗气最多0.39立方，可累计放出306升43度恒温热水或243.8升45度恒温热水。若模拟家用场景使用，按照“夏季淋浴时长推荐”的15分钟限值来计算，远远可满足夏季三个淋浴间同时进行沐浴使用。并且，真实沐浴场景当中的用水间歇，ThermoLoad 60E仍然可以进行补充加热，也可有效延长恒温热水的输出时长。
小伙伴们心动了么？欢迎下方留言，参与讨论。您的反馈，对我们来说，至关重要。
