HMS12050T4 是国产品牌华略微（HeroMicro )一款高性能 1200V、50mΩ 碳化硅（SiC）MOSFET，采用 TO-247-4 封装（带开尔文源极引脚），专为高效率、高功率密度、高频电力电子系统设计。凭借 超低导通电阻、高速开关能力、高工作结温（175°C）及快速恢复体二极管，该器件在光伏逆变器、UPS、电机驱动、高压 DC/DC 变换器及服务器电源等领域具有显著优势，可大幅降低系统损耗、提升功率密度并简化热设计。
1. 器件核心参数概览
根据数据手册（HMS12050T4.pdf），关键电气与热学参数如下（TC = 25°C，除非另有说明）：
漏源电压（VDS）：1200 V
导通电阻 RDS(ON)：
50 mΩ（典型值）@ VGS = 20 V, ID = 20 A, TJ = 25°C
80 mΩ @ TJ = 175°C（正温度系数，利于并联均流）
连续漏极电流（ID）：
58 A（TC = 25°C）
43 A（TC = 100°C）
脉冲漏极电流（IDM）：145 A（受安全工作区限制）
栅极驱动推荐电压：
开通 VGS(on)：20 ± 0.5 V
关断 VGS(off)：–3.5 V 至 –2 V（负压关断可提升抗干扰能力）
栅极总电荷（Qg）：120 nC（@ VDS = 800 V, ID = 20 A）
开关能量（@ ID = 30 A, VDS = 800 V）：
导通能量 EON：455.4 μJ
关断能量 EOFF：213.6 μJ
体二极管特性：
反向恢复时间 trr：20 ns
反向恢复电荷 Qrr：143.9 nC
最大功耗（PTOT）：344 W（TC = 25°C）
热阻（Rθ(J-C)）：0.436 °C/W（业界领先水平）
工作结温范围（TJ）：–55°C 至 +175°C

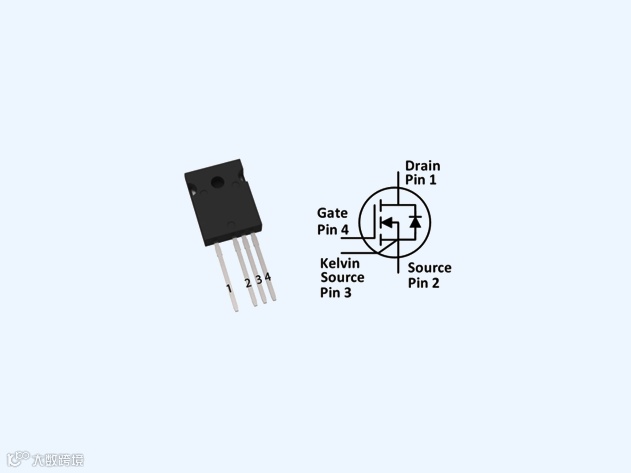

封装：TO-247-4（4 引脚，含开尔文源极）
2. 关键使用优势与注意事项
（1）开尔文源极（Kelvin Source）提升高频性能
TO-247-4 封装提供独立的 开尔文源极引脚（KS），用于驱动回路，与功率源极（S）分离。
此设计 消除源极引线电感对栅极驱动的负反馈影响，显著降低开关振荡，提升 dv/dt 控制能力，特别适合 >100 kHz 高频应用。
（2）推荐使用负压关断
数据手册明确推荐关断电压为 –2 V 至 –3.5 V。负压可：
抑制米勒平台期间的误导通（dv/dt 诱导导通）
提高抗噪声能力
缩短关断延迟时间
（3）驱动电压必须精确控制
开通电压严格限定为 20 ± 0.5 V。过高（>22 V DC）将损坏栅氧层；过低则导致 RDS(ON) 升高、损耗增加。
建议使用 专用 SiC 栅极驱动器（如隔离型驱动 IC），具备欠压锁定（UVLO）、负压输出及高 dv/dt 抗扰度。
（4）超高结温与超低热阻，简化散热
Rθ(J-C) = 0.436 °C/W 意味着在 200 W 功耗下，结温仅比壳温高约 87°C。
结合 +175°C 最大结温，可在紧凑空间内实现高功率输出，减少散热器体积与成本。
（5）体二极管虽快，但仍建议避免硬换流
尽管 trr = 20 ns、Qrr = 143.9 nC 已优于硅 MOSFET，但在高频硬开关拓扑中仍会产生损耗。
理想应用为软开关（如 LLC）或配合外部 SiC 二极管实现同步整流。
（6）PCB 布局关键要点
驱动回路（G–KS）必须 短而紧凑，使用低电感布局（如并行走线、地平面屏蔽）。
功率回路（D–S）与驱动回路 物理隔离，避免耦合噪声。
栅极电阻（RG）需根据开关速度与 EMI 要求优化（参考图 19、20）。
3. 典型应用场景
三相光伏/储能逆变器（主开关管）
UPS 在线式逆变与整流级
电动汽车 OBC 与 DC-DC 转换器
工业电机驱动的逆变桥臂
服务器/通信电源的 PFC 与 LLC 级
4. 总结
HMS12050T4 凭借 1200V 耐压、50mΩ 超低导通电阻、开尔文源极封装、0.436 °C/W 超低热阻及 175°C 高温能力，成为中高功率 SiC MOSFET 的标杆产品。通过采用负压关断、专用驱动器、开尔文连接及优化布局，可在下一代高效、高频、高密度电力电子系统中释放其全部性能潜力。
