在高速时钟分配、通信接口和测试测量系统中，工程师常需在多个差分时钟源之间进行切换，并将信号统一转换为标准LVPECL电平以驱动后续逻辑。IDT（现属瑞萨电子）推出的853S01A是一款专为此类需求优化的 2:1 差分至LVPECL多路复用器，兼具高速性能、电平兼容性与紧凑封装，适用于空间受限的高密度PCB设计。
核心功能与电气特性
853S01A提供两个可选的差分输入通道（PCLK0/nPCLK0 和 PCLK1/nPCLK1），支持 LVPECL 与 LVDS 电平直接接入，无需额外电平转换电路。其单路LVPECL差分输出对可驱动标准50Ω传输线，确保信号完整性。关键时序参数如下：
最大传播延迟：490 ps（从输入到输出）
通道间偏斜（Part-to-part skew）：≤150 ps（最大值）
工作电压：支持 2.5V 或 3.3V 单电源供电，便于与不同逻辑域集成
工作温度范围：–40°C 至 +85°C，满足工业级应用要求
值得注意的是，该器件还支持通过外部电阻偏置网络，将 LVCMOS/LVTTL 单端信号转换为伪差分输入，从而扩展其在混合信号系统中的适用性。具体方法是在nPCLKx引脚通过电阻连接至参考电压（如VCC/2），而PCLKx接收单端时钟，形成人工差分对。
封装与布局考量
853S01A采用 3mm × 3mm 16引脚VFQFN无铅封装（符合RoHS 6标准），底部带裸露焊盘（EPAD），有助于散热与降低接地电感。对于高速差分信号，建议遵循以下PCB设计原则：
差分走线等长、紧耦合，控制阻抗为100Ω（差分）；
EPAD可靠接地，使用多个过孔连接至内层地平面，减少高频回流路径；
电源引脚就近放置0.1μF陶瓷去耦电容，并配合10μF bulk电容以抑制电源噪声；
避免在差分对下方布设数字信号或切换电源走线，防止串扰。

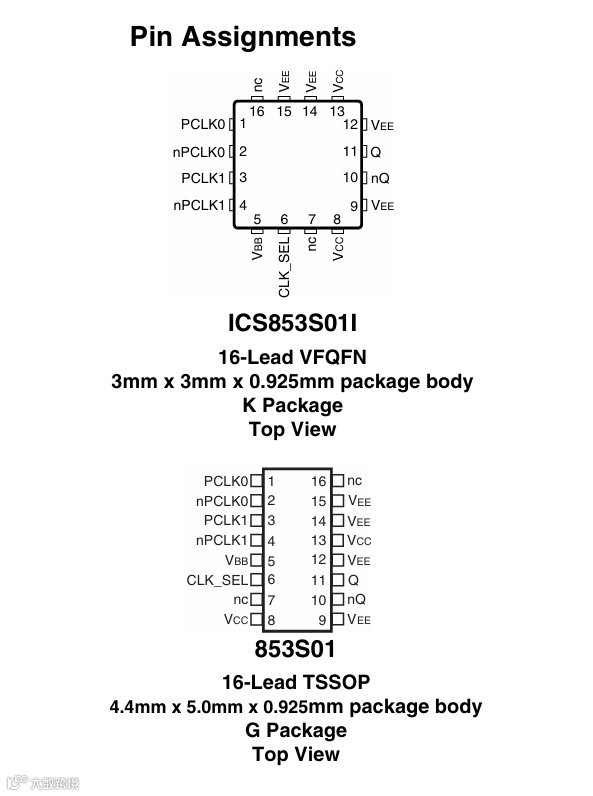

引脚图

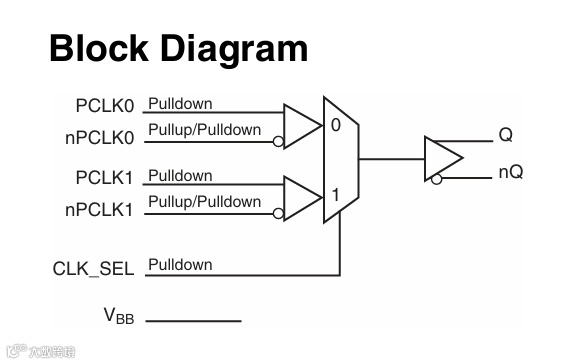

原理图
典型应用场景
冗余时钟切换：在通信设备中，主备时钟源通过853S01A实现无缝切换，保障系统连续运行；
测试平台多源激励：ATE系统利用其低偏斜特性，在不同参考时钟间快速切换，提升测试覆盖率；
FPGA/ASIC时钟前端：将来自不同PHY或收发器的LVDS/LVPECL时钟统一转换为LVPECL格式，供时钟管理单元处理。
设计优势总结
相比分立方案或通用逻辑复用器，853S01A具备三大工程价值：
简化BOM：单芯片替代电平转换器+复用器组合；
保障时序一致性：低传播延迟与通道偏斜确保多板卡同步精度；
节省空间：3×3mm封装适配高密度背板或小型模块。
对于需要在LVDS、LVPECL甚至单端CMOS时钟源之间灵活切换，并输出标准LVPECL信号的高速系统，853S01A提供了一种高性价比、低风险的集成解决方案，显著加速硬件开发与信号完整性验证进程。
