1、功能简介
1.1应用场景
在用户访问网络服务出现故障时，可以通过流量监测功能绘制出用户终端访问网络经过的网络设备，并可以通过路径绘制的结果定位到是哪一个网络设备出现故障，帮助网络管理人员快速定位问题。流量监测功能可支持用户无线接入和有线接入时进行绘制。流量监测为辅助排障功能，可单独配置使用也可以组合其他业务感知类功能一起使用。
1.2适用版本
NMC3.13.0
1.3配置思路
1、开启拓扑图
2、确认测试的终端的VLAN和IP地址、需要访问的服务器IP地址
3、选择检测协议和端口
2、注意事项
2.1业务影响范围
配置路径监测功能不会影响业务。
2.2配置注意事项
1. 流量监测需要设备开启智能拓扑功能才能使用。
2. 流量监测的流量经过NAT设备后，不能绘制出NAT后的路径。
3. 流量监测仅在网络部署均为信锐设备且都在智能拓扑中才绘制准确。
3、配置步骤
3.1通过配置流量监测任务持续绘制路径
1、在【灵眸驾驶舱】-【诊断中心】-【流量监测】页面新增任务，允许用户自定义需要匹配的终端的IP或MAC地址，服务器的协议类型、端口号、地址信息进行路径绘制。可配置监测时长，在监测时长内设备会持续通过用户的流量查找绘制路径。

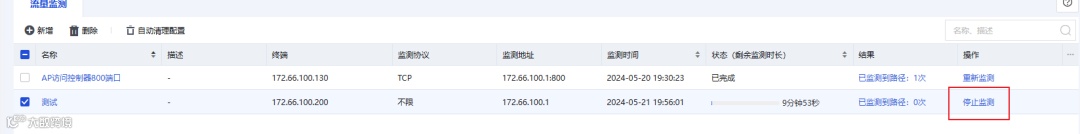

2、流量监测任务允许用户手动停止、重新开启监测，允许修改监测配置。并支持用户通过每个任务的历史记录查看历史的绘制结果。
3、清理监测结果配置会自动清理超过保存时间的路径绘制结果。
注：
1. 在使用该任务进行路径绘制时，需要用户在持续访问网络才可绘制出结果。
2. 流量监测任务最大允许创建100条，同时最多只有16个流量监测任务可同时绘制，其他任务需排队等待。
4、演示效果
1、实际拓扑为AP——RS交换机——NAC，测试AP访问NAC的22345端口

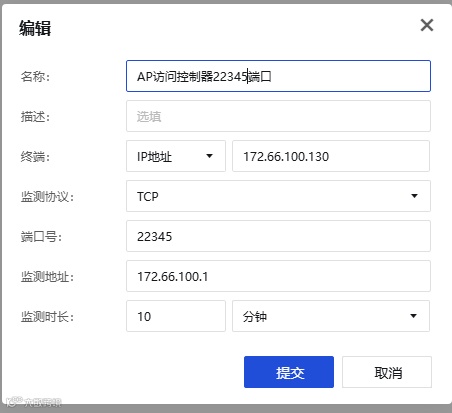

2、配置如下，持续用在AP访问控制器的22345端口进行绘制

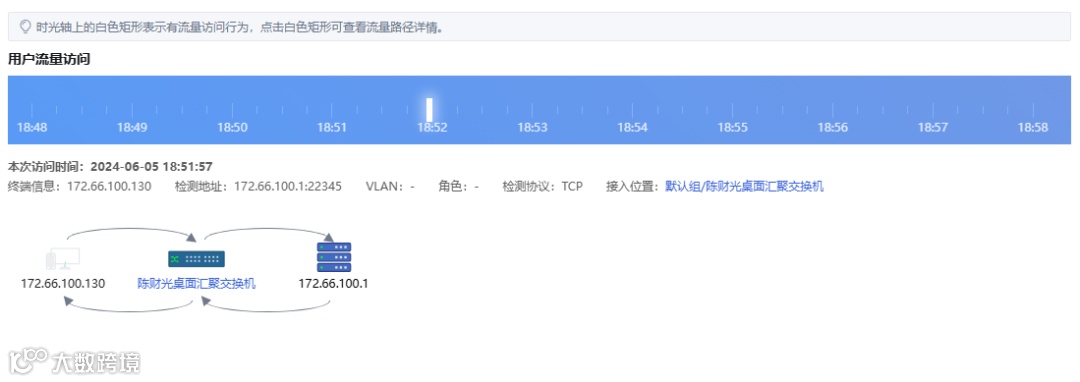

3、测试绘制出来的路径效果如下：
5、常见问题
1、目前路径智检功能只有RS开头的安视交换机支持，澎湃框也还不支持（需要后续版本更新后才支持）。RS支持路径检测功能版本为3.3以上。

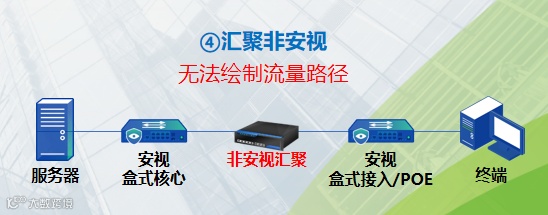

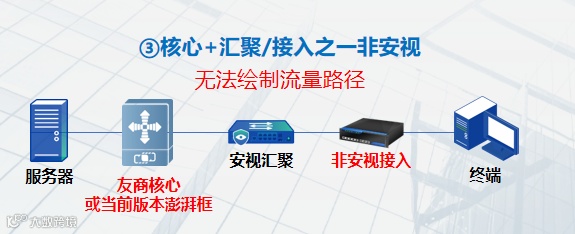

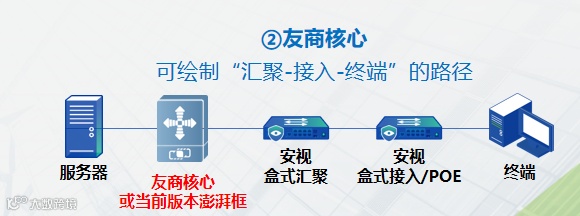

2、要实现完整的路径智检需要整网交换机都支持才能实现，如果网络中有第三方交换机或者澎湃框，绘制出来的路径则会不完整，所以目前该功能使用的限制条件还比较严格。如下几种情况示例：
