1功能简介
1.1应用场景
MAC VLAN根据主机的MAC地址来划分VLAN。MAC VLAN的优点在于能够实现灵活的接入控制，其将MAC地址与VLAN绑定后，该MAC地址对应的设备可以随意切换端口，只要连接到相应VLAN的成员端口即可，而不必改变VLAN成员的配置。
1.2适用版本
NMC3.13.0版本，SW3.6版本
1.3配置思路
1、配置交换机接口为hybrid口
2、配置untag标签为MAC-VLAN映射的标签；
3、在MAC-VLAN映射中配置MAC-VLAN对应表；
4、存在MAC-VLAN对应表里的终端会划分到对应的vlan中
2、注意事项
2.1业务影响范围
配置MAC-VLAN映射会影响配置交换机下的终端业务，建议在业务窗口期配置该功能；
2.2配置注意事项
MAC-VLAN基于MAC地址划分的VLAN只处理Untagged报文，对于Tagged报文处理方式和基于接口的VLAN一样。当接口收到的报文为Untagged报文时，接口会以报文的源MAC地址为根据去匹配MAC-VLAN表项。
3、瘦交换机配置步骤

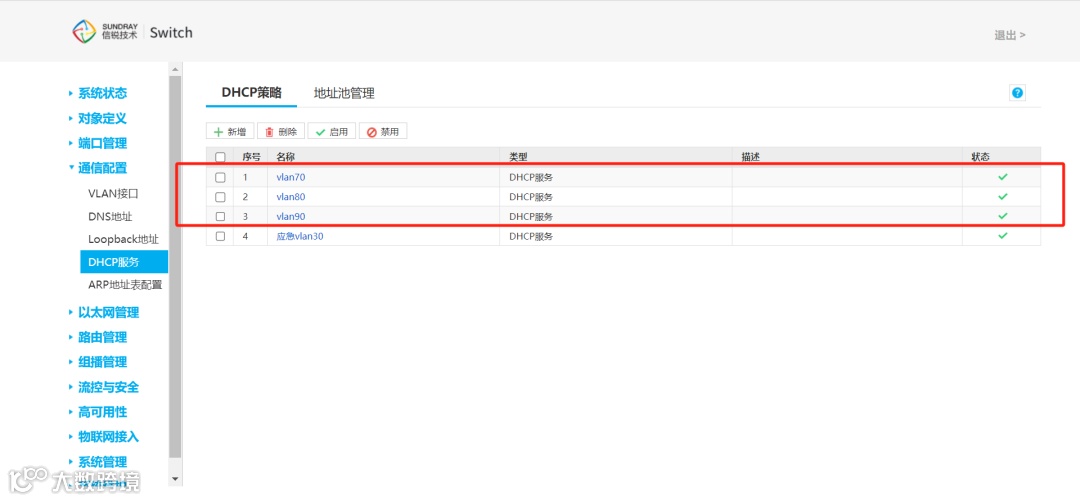

3.1创建三个段的DHCP服务
1、创建三个段的DHCP服务，方便后续测试查看效果；这边分别起了vlan70,80,90的DHCP服务，调用在了交换机的接口上了；
3.2配置交换机接口

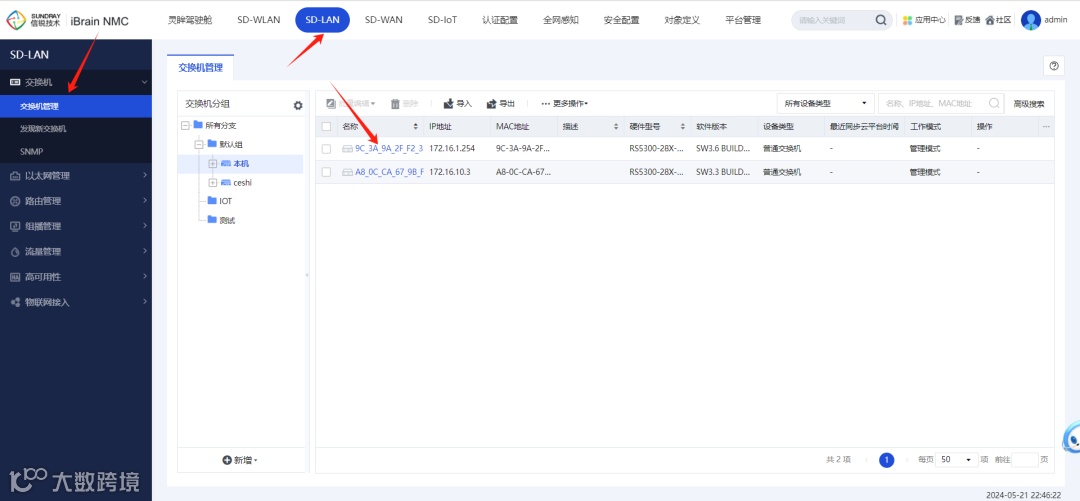

1、在【SD-LAN】->【交换机管理】选择需要配置的交换机

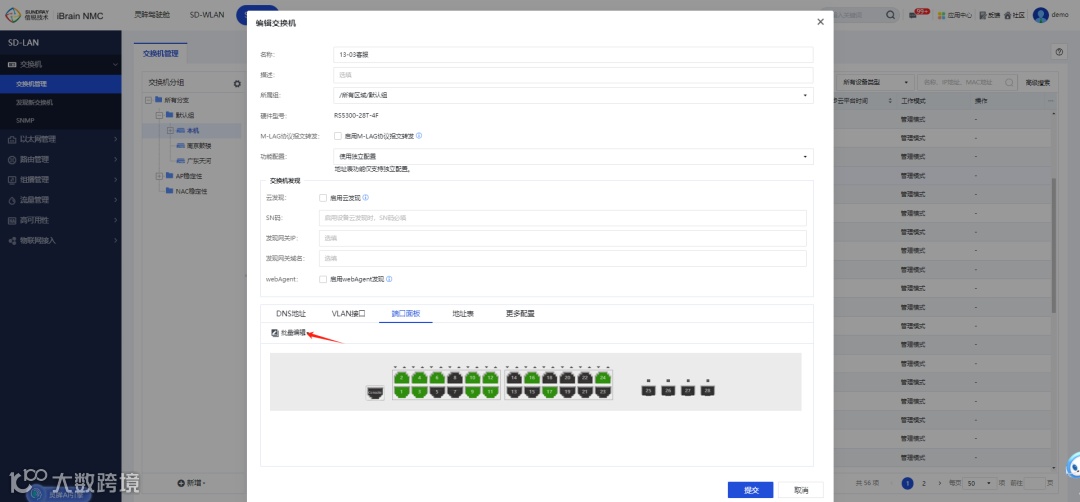

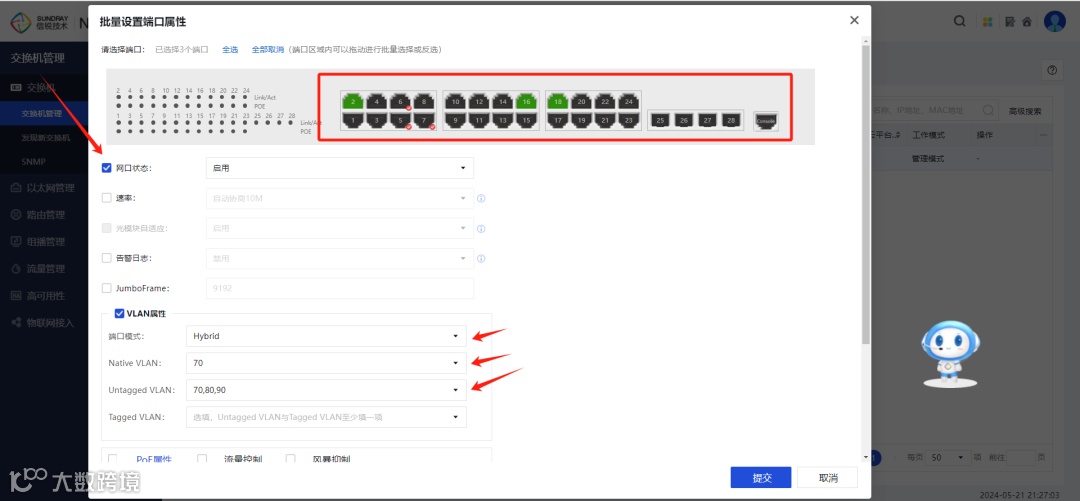

2、在端口面板中选择对应的接口配置二层接口属性；可以选择批量编辑；
3、在交换机上选择三个接口（这里选择了5,6,7），三个接口都配置hybrid口；nativevlan配置为70；untagvlan配置为70,80,90；tagvlan配置为空；（一般做接入，终端连接交换机出来的流量为拆标签的流量，所有tagvlan设置为空）
4、点击提交后，配置开始生效；
3.3配置MAC-VLAN映射

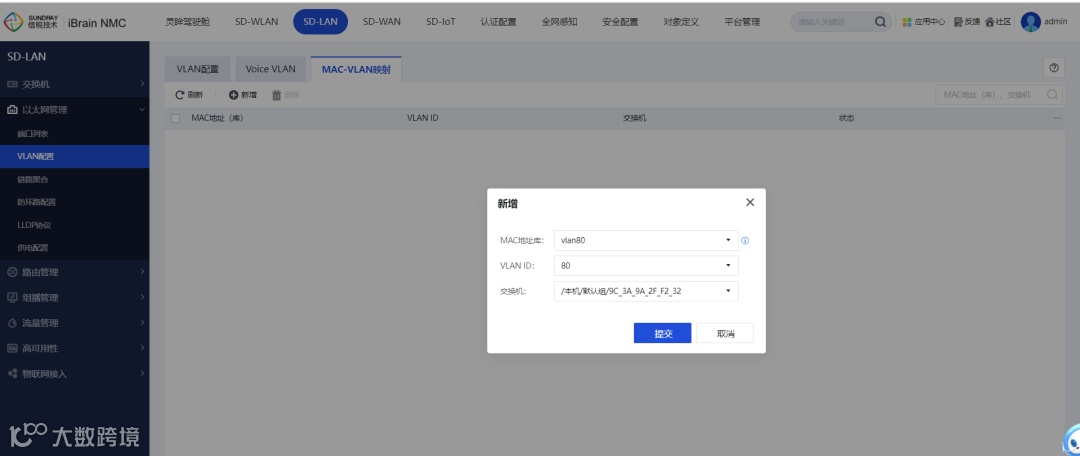

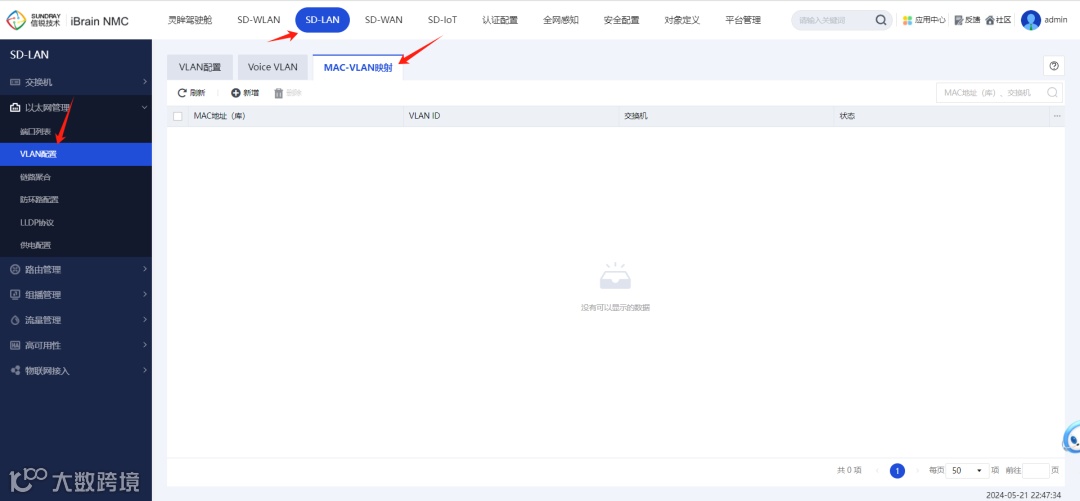

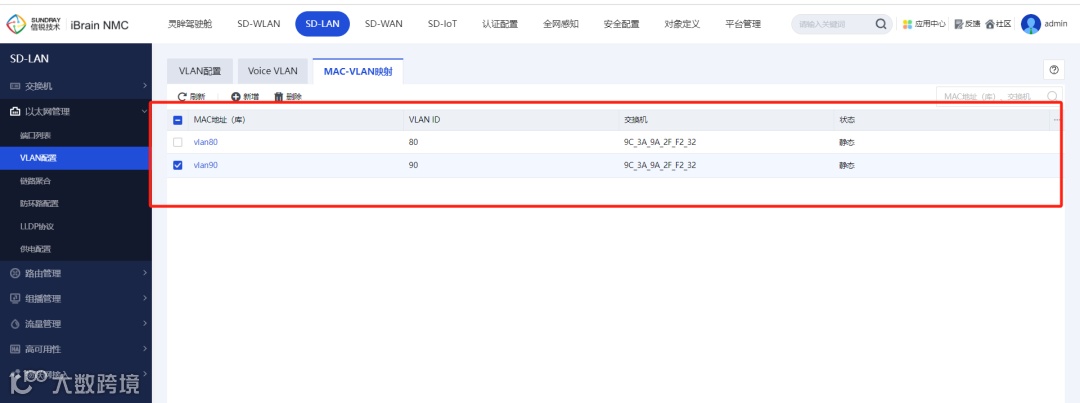

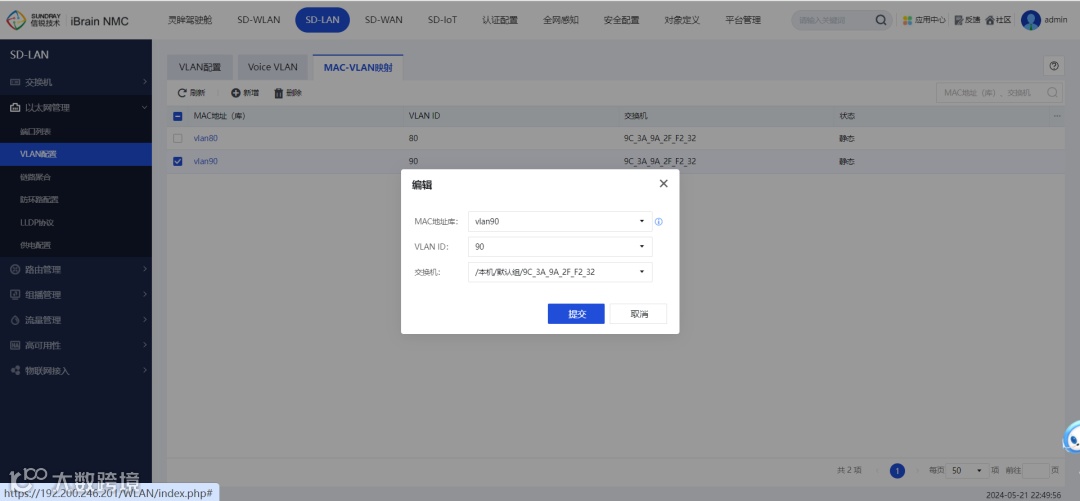

1、在无线控制器管理页面【交换机管理】->【以太网管理】->【vlan配置】->【MAC-VLAN映射】中新增MAC-VLAN表项；当前测试里面新增两个表项；

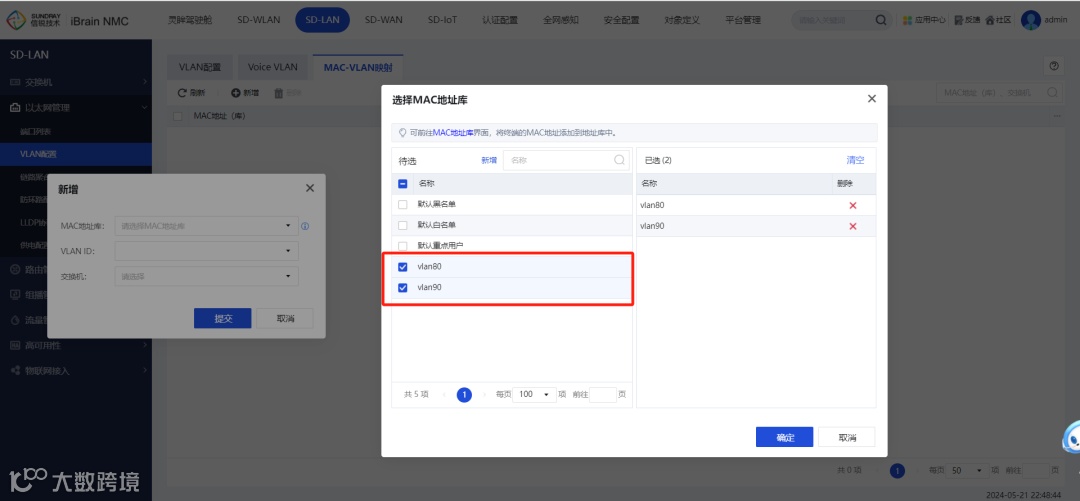

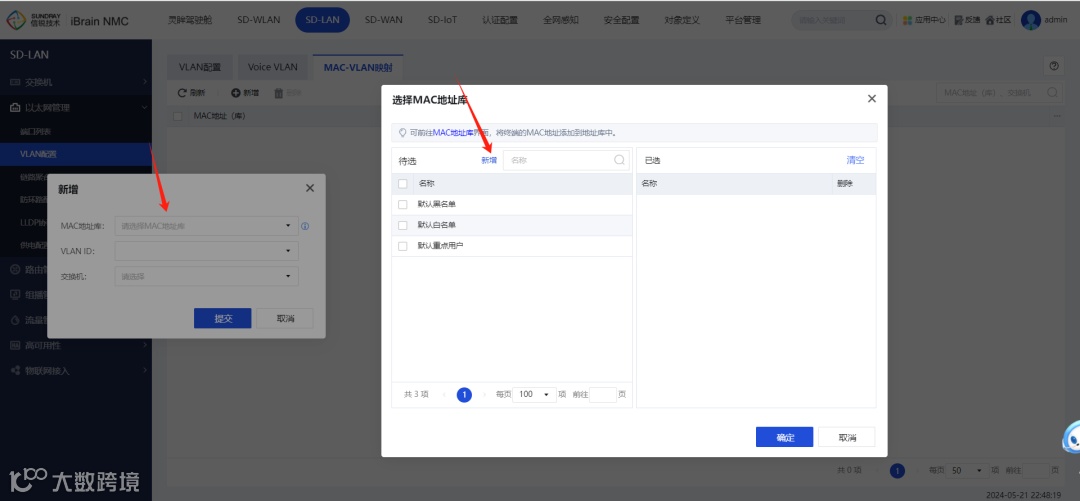

2、创建两个地址库，用于区分vlan；一个设置为vlan80，一个设置为vlan90；（目前创建地址库为空，这里先调用，后续去地址库添加MAC地址）
3、目前测试三个终端，一个终端不添加MAC-VLAN表项，一个添加到vlan80中去，一个添加到vlan90中去；
3.4MAC地址库添加MAC地址

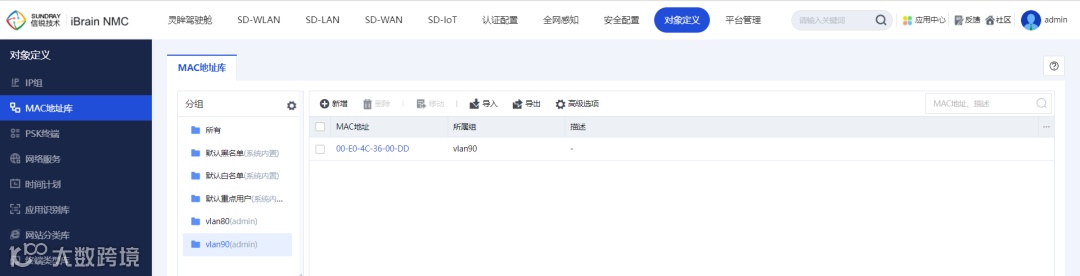

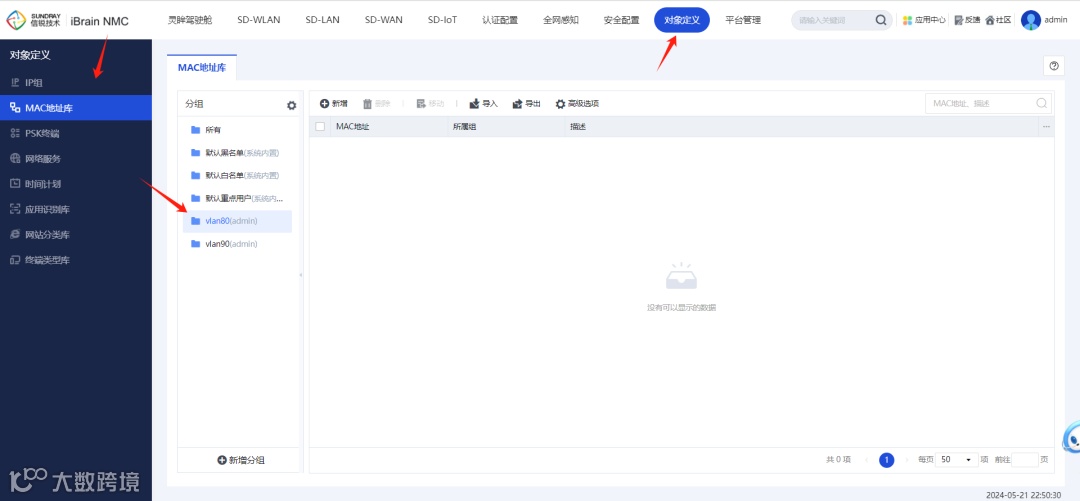

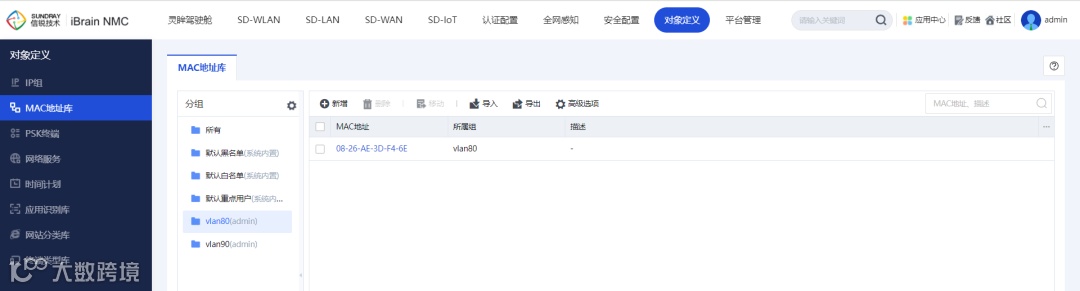

1、在无线控制器管理页面【对象定义】->【MAC地址库】中选择之前创建的两个，地址库，在两个地址库中加入想要划入vlan的MAC地址；
2、当前测试在vlan80地址库添加地址为08-26-AE-3D-F4-6E；vlan90地址库添加地址为00-E0-4C-36-00-DD；没有配置MAC-VLAN的终端地址为7C-8A-E1-BB-59-09；
3、后续添加在MAC地址库中的终端连接配置了有untagvlan的hybrid接口后，可以获取到MAC-VLAN表项中设置的vlan；
4、胖交换机配置步骤
4.1创建三个段的DHCP服务
创建三个段的DHCP服务，方便后续测试查看效果；这边分别起了vlan70,80,90的DHCP服务，调用在了交换机的接口上了；
4.2配置交换机接口
1、在【端口管理】->【端口列表】中选择对应的接口配置二层接口属性；可以选择批量编辑；
2、在交换机上选择三个接口（这里选择了9,10,11），三个接口都配置hybrid口；nativevlan配置为70；untagvlan配置为70,80,90；tagvlan配置为空；（一般做接入，终端连接交换机出来的流量为拆标签的流量，所有tagvlan设置为空）
4.3配置MAC-VLAN映射

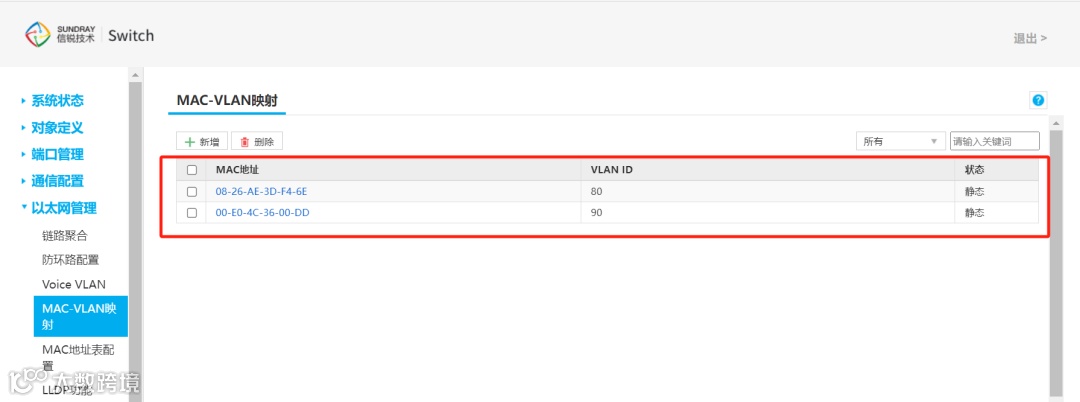

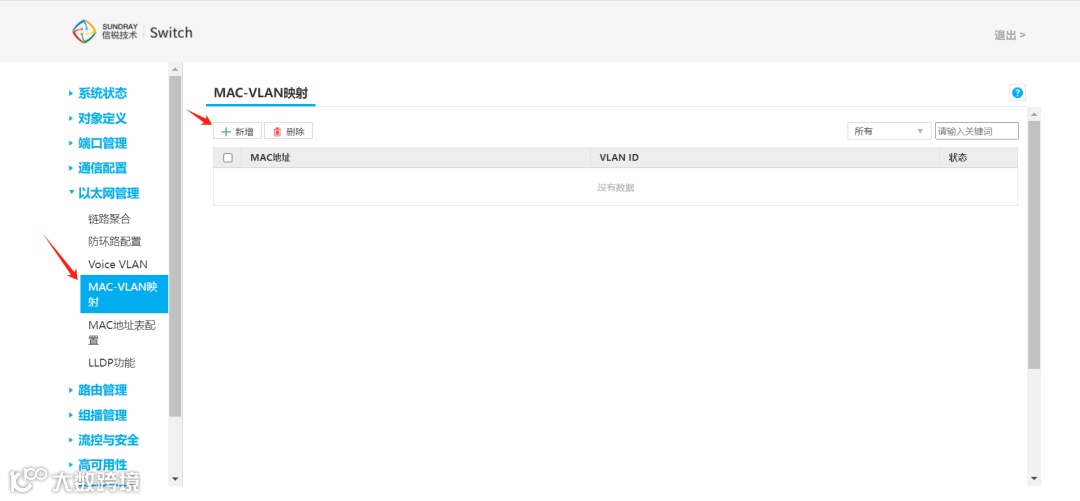

在【以太网管理】->【MAC-VLAN映射】中新增MAC-VLAN表项；当前测试里面新增两个表项；一个为vlan80的，一个为vlan90的；
2、vlan80添加地址为08-26-AE-3D-F4-6E；vlan90地址库添加地址为00-E0-4C-36-00-DD；没有配置MAC-VLAN的终端地址为7C-8A-E1-BB-59-09；后续好做对比测试；
3、后续终端连接配置了有untagvlan的hybrid接口后，可以获取到MAC-VLAN表项中设置的vlan；
5、演示效果
5.1瘦交换机演示效果

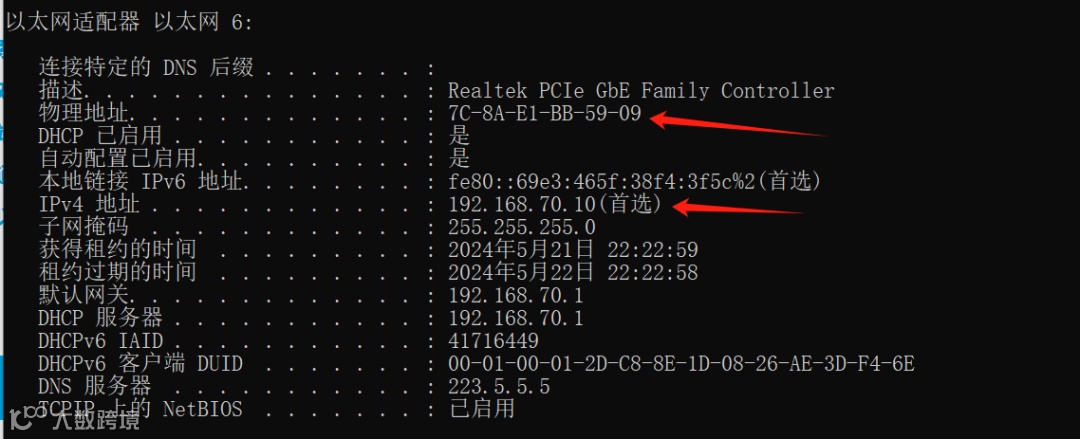

1、没有设置MAC-vlan映射的7C-8A-E1-BB-59-09终端接5口，获取到的地址为正常接口打标签的vlan70段的地址；将终端划分到vlan70；

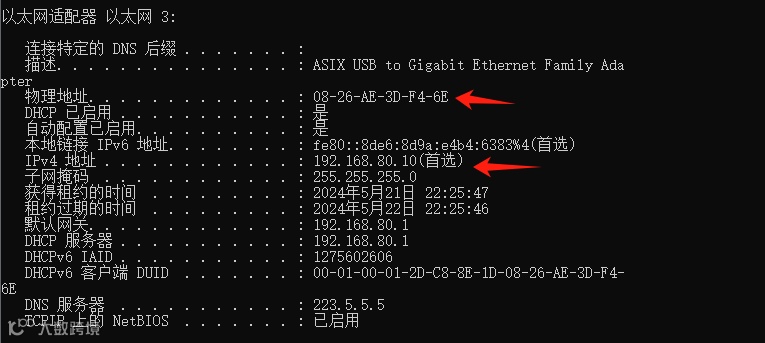

2、设置MAC-vlan映射的08-26-AE-3D-F4-6E终端接6口，获取到的是MAC-VLAN映射表中所划分的vlan80段的地址；将终端划分到vlan80

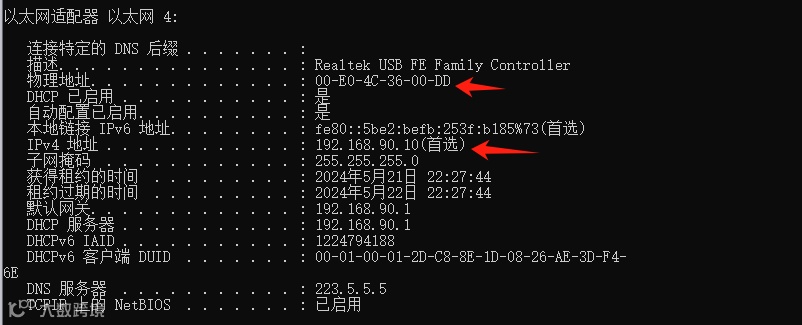

3、设置MAC-vlan映射的00-E0-4C-36-00-DD终端接7口，获取到的是MAC-VLAN映射表中所划分的vlan90段地址；将终端划分到vlan90；
5.2胖交换机演示效果
1、没有设置MAC-vlan映射的7C-8A-E1-BB-59-09终端接9口，获取到的地址为正常接口打标签的vlan70段的地址；将终端划分到vlan70；
2、设置MAC-vlan映射的08-26-AE-3D-F4-6E终端接10口，获取到的是MAC-VLAN映射表中所划分的vlan80段的地址；将终端划分到vlan80；
3、设置MAC-vlan映射的00-E0-4C-36-00-DD终端接11口，获取到的是MAC-VLAN映射表中所划分的vlan90段的地址；将终端划分到vlan90；
