近期，收到了关于 ADI IC 稳压器 LT3580IMS8E TRPBF的边角尾部外观，以及其裸露焊盘可能存在氧化问题的咨询。部分用户反馈，该器件实物与数据手册中的图示存在差异。
为澄清这一疑问，我们已与制造商取得联系，根据其回复内容说明如下：

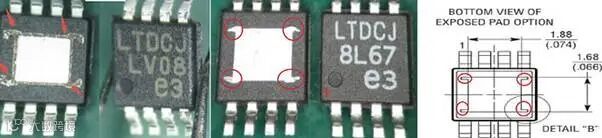

裸露焊盘边角尾部的外观差异原因裸露焊盘的 4 个边角尾部外观，取决于所采用的引线框架设计及模塑工艺。目前该型号（LT3580IMS8E TRPBF）的引线框架设计未发生任何变更。边角的具体形状（例如外观是整洁无覆盖，还是有物质覆盖）可能因以下因素产生差异：
引线框架的平整度：这一因素会直接影响模塑化合物溢料（mold compound flash）覆盖边角区域的范围。当裸露焊盘的边角被模塑化合物或溢料覆盖时，就会导致 4 个边角尾部的外观出现细微不同。
“氧化现象” 的实际性质用户观察到的 “疑似氧化” 物质，实际并非氧化层，而是裸露焊盘上残留的模塑溢料—— 即 IC制造过程中，模塑工艺产生的多余塑料。生产环节中，会通过激光去溢料工艺（laser deflashing）清除这些多余溢料，但受限于机器精度及工艺公差，可能会有少量溢料残留。
产品合格性判定标准根据 ADI 内部的LTC 外观检验标准（FVI Criteria） ，只要裸露焊盘上的残留溢料尺寸在10 mils（约 0.254 毫米）以内，产品即判定为合格。
因此，即便 LT3580IMS8E TRPBF器件的外观与数据手册图示存在细微差异，其电气功能和机械性能均符合设计要求，产品仍属合格，可正常使用。
