电缆颜色标识全解析：一文看懂导线颜色含义

掌握电缆颜色标准，确保电气安全与规范施工。

一、按导线颜色标志电路

• 黑色：用于装置和设备内部布线[k]。
• 棕色：直流电路正极[k]。
• 红色：三相电路C相；半导体三极管集电极；二极管或可控硅管的阴极[k]。
• 黄色：三相电路A相；半导体三极管基极；可控硅管控制极[k]。
• 绿色：三相电路B相[k]。
• 蓝色：直流电路负极；半导体三极管发射极；二极管或可控硅管的阳极[k]。
• 淡蓝色：三相电路零线（中性线）或直流接地中线[k]。
• 白色：双向可控硅管主电极；无指定用色的半导体电路[k]。
• 黄绿双色：安全接地线（每种色宽15~100mm交替）[k]。
• 红、黑并行：双芯导线或双根绞线连接的交流电路[k]。

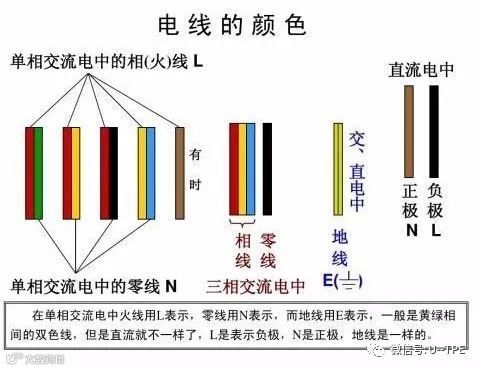

二、按电路类型选择导线颜色

1. 交流三相电路

• A相：黄色[k]。
• B相：绿色[k]。
• C相：红色[k]。
• 零线/中性线：淡蓝色[k]。
• 接地线：黄绿双色[k]。

2. 双芯导线交流电路

• 红黑色并行[k]。

3. 直流电路

• 正极：棕色[k]。
• 负极：蓝色[k]。
• 接地中线：淡蓝色[k]。

4. 半导体电路

• 半导体三极管：集电极为红色，基极为黄色，发射极为蓝色[k]。
• 二极管/整流二极管：阳极为蓝色，阴极为红色[k]。
• 可控硅管：阳极为蓝色，控制极为黄色，阴极为红色[k]。
• 双向可控硅管：控制极为黄色，主电极为白色[k]。

5. 装置内部布线

• 一般推荐使用黑色[k]。
• 半导体电路推荐使用白色[k]。
• 存在混淆风险时，允许选用橙、紫、灰、绿蓝、玫瑰红等非指定颜色[k]。

6. 多重标识说明

当一根导线涉及两种及以上可选颜色时，应根据电路具体需求，结合需表达的特定含义确定最终颜色[k]。
