【光网络】非网关网元脱管问题排查

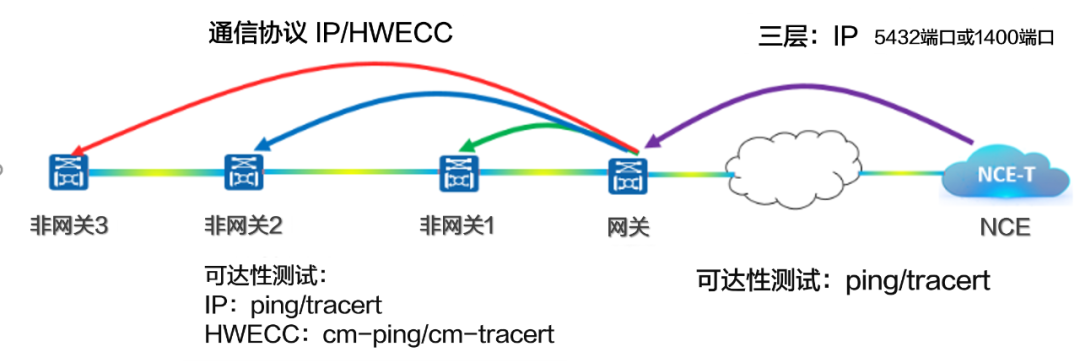

网关及非网关网元组网示意图：

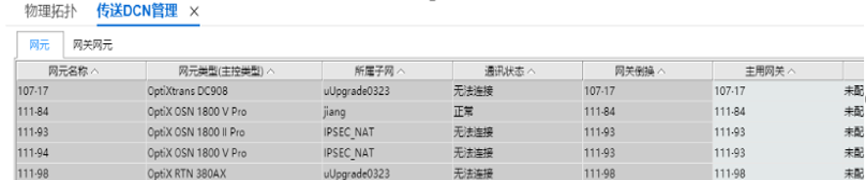

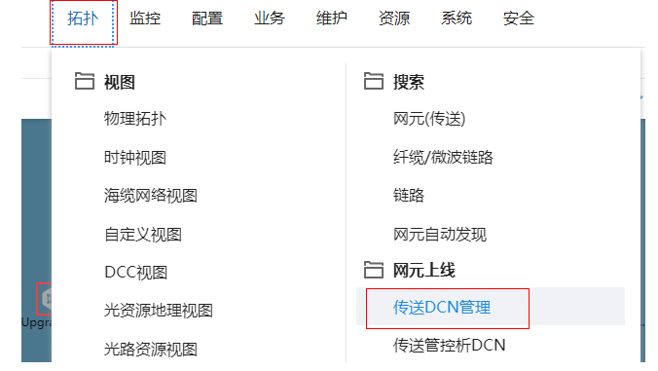

1、脱管网元的网关设置是否正常：传送DCN管理界面可以确认主备网关及当前实际网关；

2、脱管网元登录用户名和密码是否正确：该场景错误，手工登录网元一般会提示用户名或密码错误；

3、脱管网元及网关网元的ECC跳数是否正确，默认值应该为64：cm-get/set-maxdist可以查看及设置该参数；

4、网管侧网元ID和实际网元ID是否一致：扩展ID+基础ID一致，网元ECC链路管理的目标网元显示为网管侧网元名称，否则显示为网元侧“扩展ID-基础ID”，也可能显示为网管侧ID冲突的对应网元名称。

1、上游网元的OSC光层单板端口或电层单板端口收信号异常，或下游网元收信号异常，上游网元可能需要同步告警才能看到MS_RDI、OSC_BDI、OTUK_BDI等回告告警；

2、光纤鸳鸯或错连，上游端口可能无告警，DCC状态也为正常，该场景较隐蔽；

3、主控板或线路板故障，导致DCC报文收或发不正常。多个光方向DCC通信均不正常，重点怀疑主控板。现场也可以查看主控板run指示灯状态，现场使用navigator是否可以正常登录网元进行定位。

1、网元状态一般为闪脱管，操作卡顿；

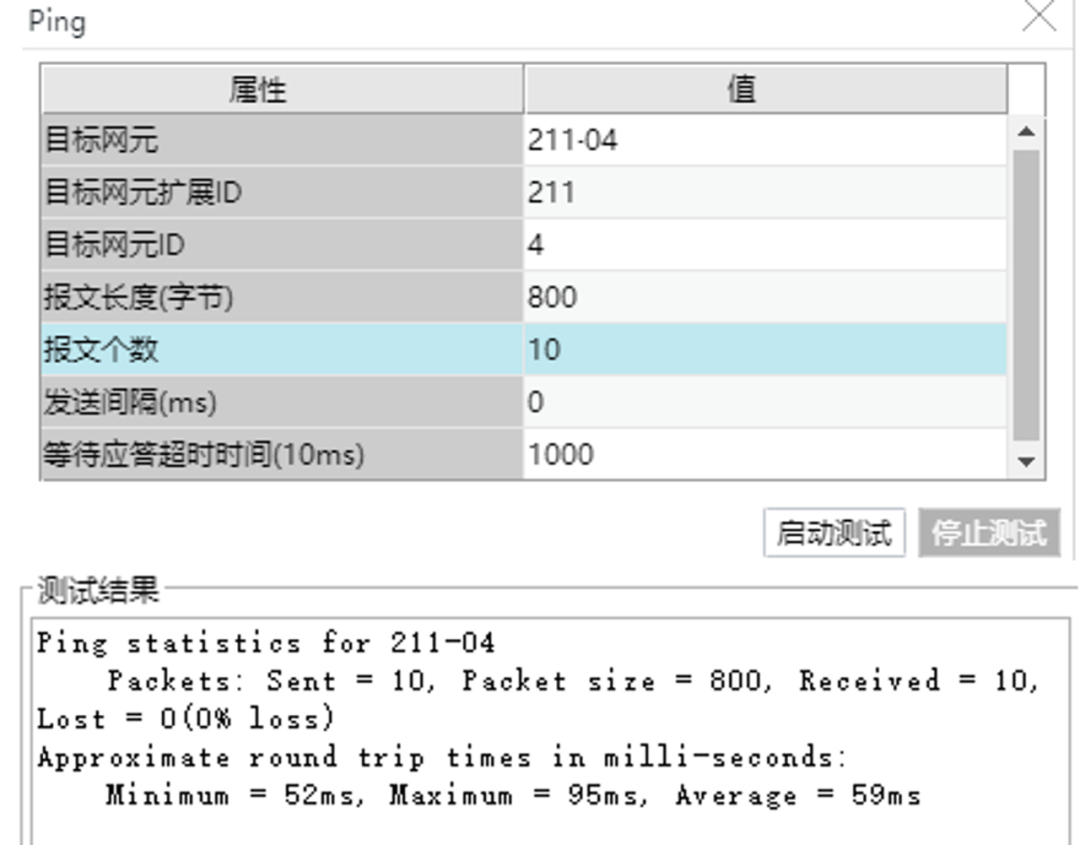

2、网元ECC链路管理界面的可达性测试ping/tracert，或者命令行工具内使用命令cm-ping/cm-tracert，可以定界此类丢包故障到故障段落；

3、查看故障段落是否有明显的收光过低、收光过高、单板硬件告警、链路误码异常，如存在对应处理；

4、如果故障段落无明显异常，需进一步定界上游或下游单板问题，建议联系400热线支持。
