【接入网】OptiXstar B650-8E8P 快速入门

01

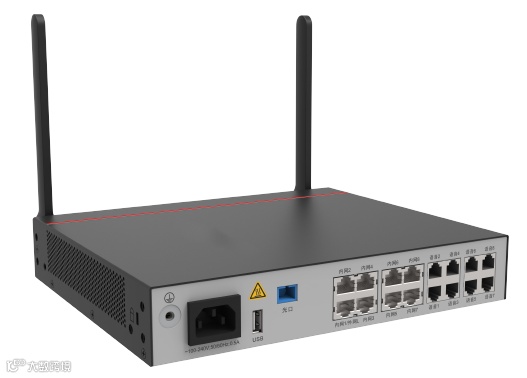

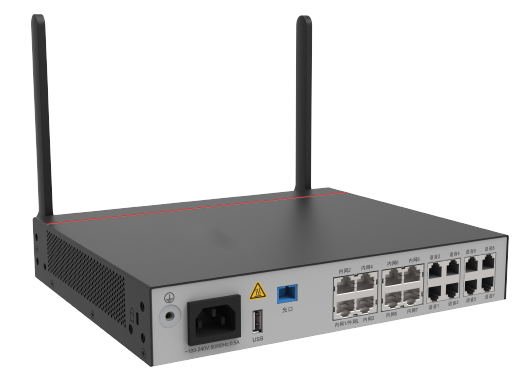

设备外观

说明

文档中示意图与产品实物可能有差别，请以实物为准。

02

安装设备

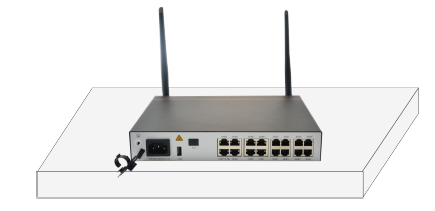

OptiXstar B650支持室内桌面平放、挂墙、19寸机柜或网络箱中安装。

须知

● 文档中所有示意图与产品实物可能有所差别，这些差别不会影响产品功能，请您放

心使用。

● OptiXstar B650属于ONU（光网络终端）产品系列，在下文中，B650也简称为

ONU。

● 禁止在平放方式下对ONU堆叠安装。

● 禁止将设备直接裸露在室外或安装在室外使用。

● 严禁在有进水风险的室内环境中安装使用。

● 为了确保设备良好接地，建议接地线的操作由专业人员来完成。

● 设备使用存在雷击损坏的风险，因此在机柜或网络箱安装中，必须在电源口增加防雷器，此外需注意安全走线方式。防雷器安装建议如下：

一. 电源防雷器在电源口安装，推荐使用经过华为测试认证过的防雷器，并保证电源防雷器可靠接地且地线尽量短（线长推荐20cm以内线径应不小于6mm2），主要参数要求如下：

1. 浪涌规格：差模/共模20kA；

2. 最大持续运行电压：385V AC；

3. 电压保护水平：1.8kV。

二. 其他布放和接地要求：

1. 阻抗要求：网络箱接地排到大地的阻抗小于10Ω；防雷器到接地排的阻抗小于0.1Ω；

2. 线长要求：确保网络箱可靠接地，建议网络箱接地线长度小于30m。电源防雷器到ONU设备电源端口的输入线长推荐5m 以上线缆，盘线方式布线；

3. 布放要求：电源防雷器靠近ONU设备安装，安装位置在空开（要求满足雷击20kV）之后，ONU设备取电插排之前。挂杆内尽量拉远AC 电源走线和网线走线之间的距离，避免并行走线，推荐大于50cm。挂杆内网线走线尽量短，不要使多余网线和AC 走线并行靠近走线，推荐并行走线长度小于50cm。

三. 防雷器其他要求需要和ONU其他产品规格保持一致（防水、温度、湿度等）。

须知

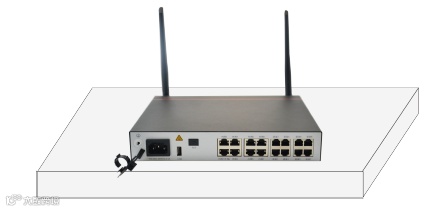

桌面平放时请勿堆叠放置，且上电前请确保设备已良好接地。

挂墙安装时需安装挂耳，且建议端口朝下避免异物如灰尘等落入，如下图所示。

说明

● 设备同时支持端口端和指示灯端挂耳安装，用户可根据需要选择挂耳安装位置。

● 挂耳需要用户自行购买。

● 上电前请确保设备已良好接地。

机柜安装时需安装挂耳，如下图所示。

须知

● 柜内安装时请勿堆叠放置，且上电前请确保设备已良好接地。

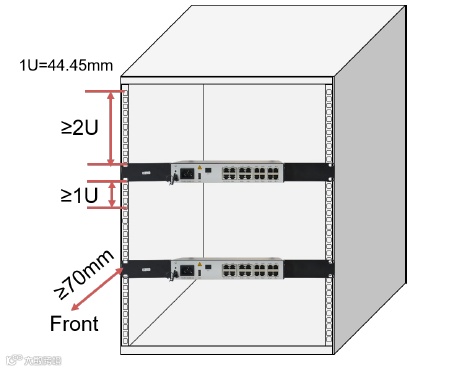

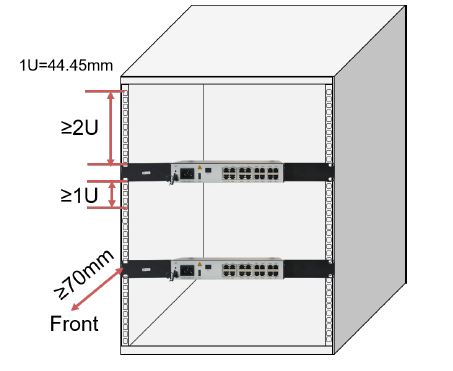

● 为了设备更好的散热，建议设备上顶部至少间隔2U的高度，设备底部至少间隔1U的高度，前面间隔至少70mm。

● 若用户需要良好的Wi-Fi使用效果，安装时还需要预留天线的立放高度。

须知

● 禁止使用密闭网络箱安装，网络箱的进出风通道须保持畅通，以利ONU散热。

● 在室内或雨水未能淋到的楼道环境中安装的网络箱必须达到IP31等级（第一个数字“3”表示网络箱能防止2.5mm直径和更大的外部固体颗粒进入；第二个数字“1”表示垂直落下的水滴不会对设备造成损害）。

● 在室外或易被雨水淋到的楼道环境中安装的网络箱必须达到IP55等级（“IP”为国际防护等级；第一个数字“5”为防外部固体颗粒侵入等级，即“网络箱不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成损害”；第二个数字“5”为防水侵入等级，即“从每个方向对准网络箱柜体的射水都不会对设备造成损害”）。

● ONU在客户自备网络箱的安装方式根据其网络箱规格的不同而有所不同，但基本的安装原则需要参考上述散热空间的预留大小。

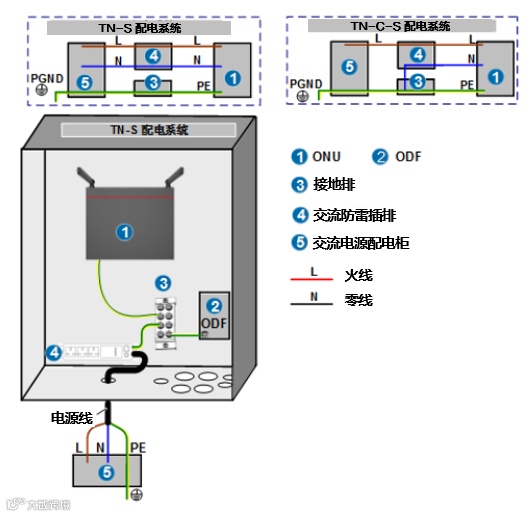

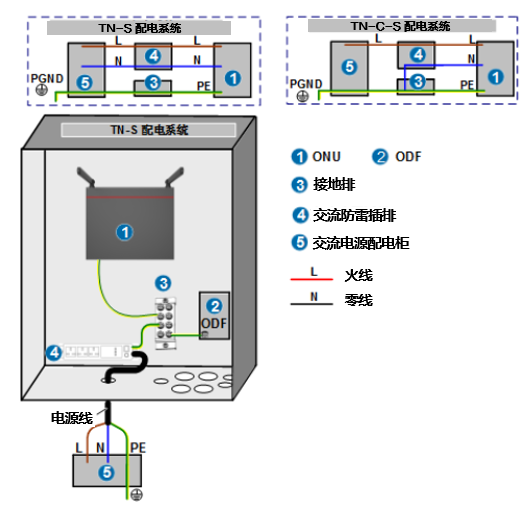

● TN-S和TN-C-S配电系统网络箱接地指导：

– 对于TN-C-S和TN-S交流配电系统，推荐采用交流电源线的PE线实现ONU的接地。前提是楼道建筑物自身交流电源线的PE线已可靠接地。

– 网络箱内部所有设备连接通过地线（线径应不小于6mm2）到接地排，接地排通过金属结构与网络箱实现等电位连接。

– 光纤加强筋接地点，需要通过地线与接地排连接；接地点也可以通过金属结构与网络箱等电位连接。

– 当楼道建筑物自身的交流电源线的PE线不具备接地条件时，网络箱必须通过外部地线（保护地线）接地，且要保证光纤加强筋和设备地断开。

– 防雷器到ONU设备电源之间要求采用3m-5m长的电源线做退耦。

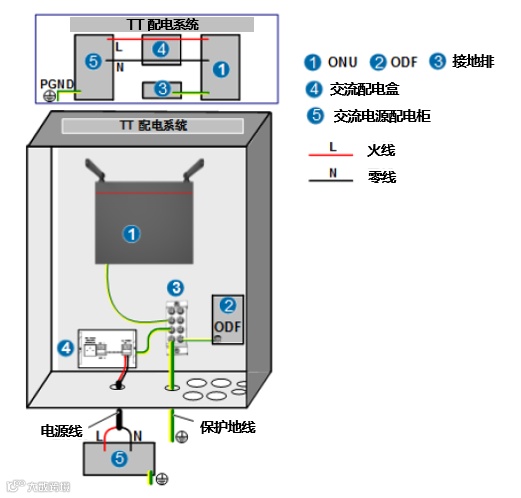

● TT配电系统网络箱接地指导：

– 对于TT配电系统，推荐采用外部接地装置进行接地，比如采用建筑物专用接地装置（接地扁钢、地桩、接地排）、建筑物混凝土基础钢筋、新建接地网等。

– 网络箱内部所有设备连接通过地线（线径应不小于6mm2）到接地排，接地排通过金属结构与网络箱实现等电位连接。

– 网络箱外部接地线（保护地线），要连接到外部接地装置，按照国家的接地标准，此线径应不小于16mm2。

● 客户自备网络箱光纤加强筋接地指导

表2-1 施工责任说明

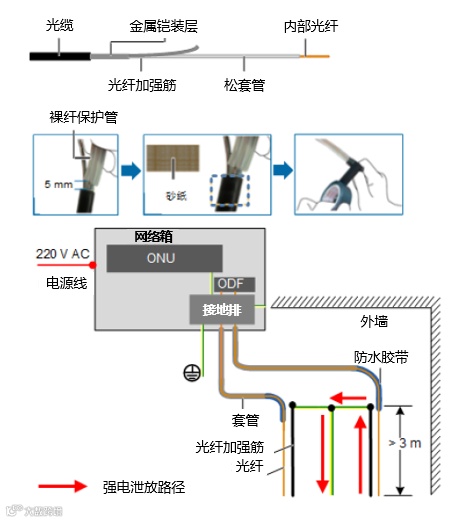

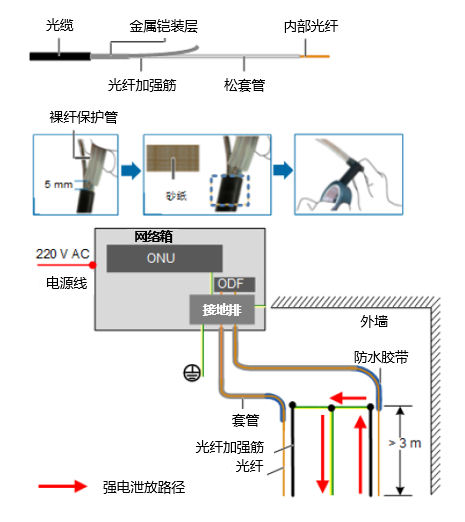

a. 接地方案一：光纤加强筋和网络箱隔离，在网络箱外部单独接地光纤加强筋和网络箱隔离，在网络箱外部单独接地时可避免将意外强电引入到网络箱内部造成设备损坏（强电引入说明：铠装光缆长距离走线存在外皮破损并搭接电力线的小概率事件），具体操作步骤如下：

i. 在光纤加强筋接地点处，将光缆的外皮和铠管剥除，开剥后，将裸纤清理干净，套上裸纤保护套管。（如果使用在室外，套管使用户外型套管，如果使用在室内/楼道，套管可以为普通套管，防水胶带推荐使用3M或科创。）

ii. 用砂纸打磨光缆开剥处的毛刺，缠上绝缘胶带将光缆开剥处包紧。 缠绕防水胶带时，确保光纤芯线不受力。

iii. 剪断部分加强筋，留下适当的长度接地。

须知

● 现场操作时，保证内部光纤不能受力和弯折(弯曲半径>40mm)，否则会影响信号传输引起业务中断或衰减异常。

● 光纤加强筋必须可靠接地，接地点距离地面>3m（防止人手碰触）且0.3m范围内不能有易燃物品。如果光纤加强筋无法可靠接地，必须做好绝缘处理，否则加强筋如果搭接强电可能产生电人风险。

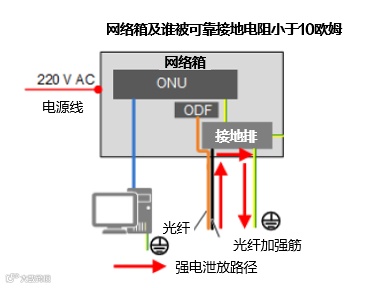

b. 接地方案二：光纤加强筋在网络箱内部接地光纤加强筋接地点，需要通过地线与接地排连接；接地点也可以通过金属结构与网络箱等电位连接。当光缆加强筋搭接强电后，强电会通过网络箱内部地排泄放，光纤加强筋和接地排接触点会起火，可能引燃网络箱及内部设备。推荐采用光纤加强筋在网络箱外部单独接地（方案一）进行解决。

须知

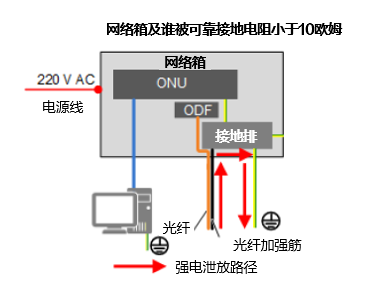

如果网络箱接地排无法可靠接地时，必须保证光纤加强筋和接地排断开且光纤加强筋做好绝缘处理，否则强电会通过设备的网口和对端用户设备的网口进行泄放，可能会损坏设备网口和对端设备网口。

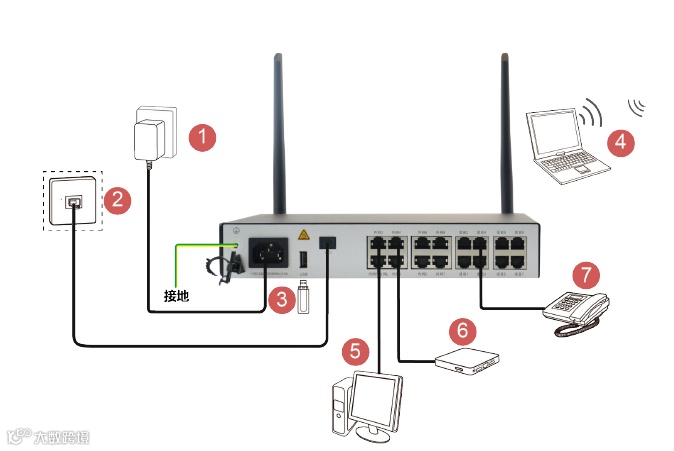

03

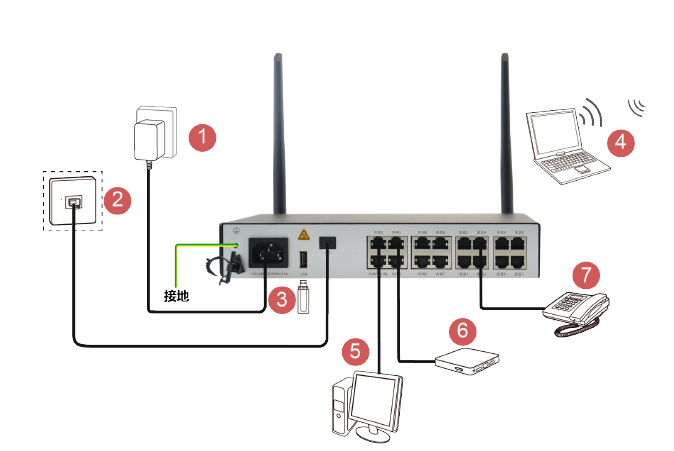

连接线缆

04

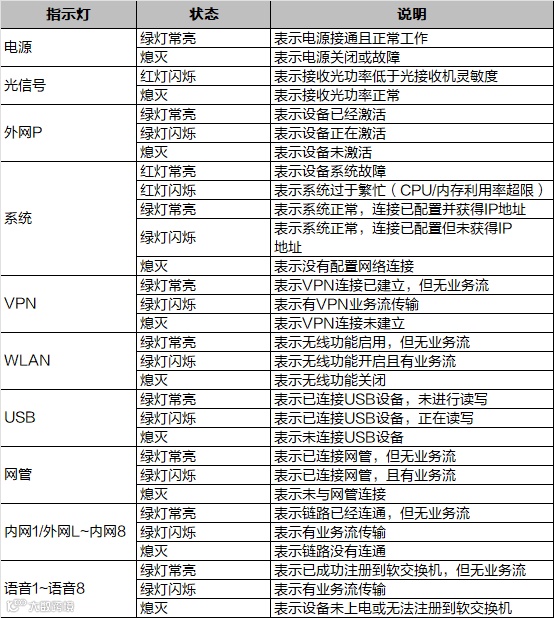

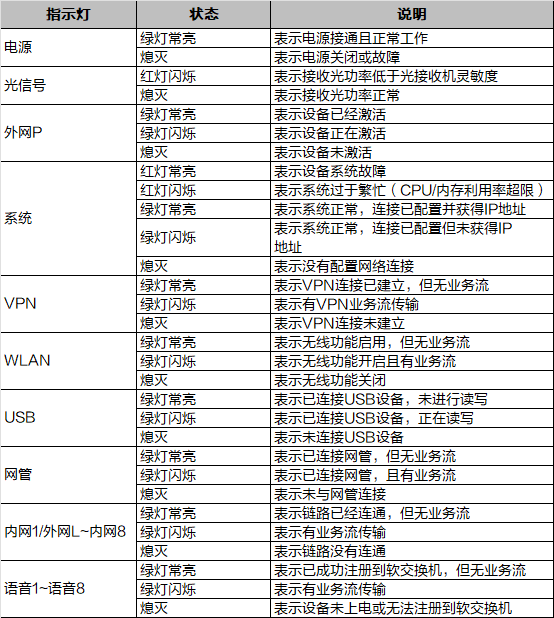

指示灯说明

05

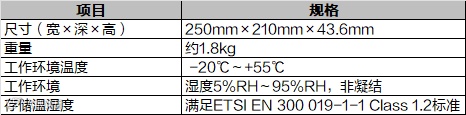

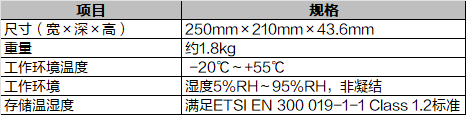

技术规格

须知

产品有效存储期为9个月。有效存储期指产品在满足ETSI EN 300 019-1-1 Class 1.2标准要求的存储环境条件下存放，其质量能满足要求的期限。

06

常见问题

如何登录Web 界面？

步骤1 设置个人计算机的IP地址与ONU的管理IP地址在同一网段。例如：

● IP地址：192.168.100.100

● 子网掩码：255.255.255.0

说明

ONU的管理IP 地址和子网掩码的出厂缺省值为：

● IP地址：192.168.100.1

● 子网掩码：255.255.255.0

步骤2 在浏览器地址栏输入ONU的管理IP地址，然后按回车键，浏览器弹出登录窗口。

步骤3 在登录窗口中输入用户名和密码（用户名和密码请参考产品铭牌），然后单击登录。

密码验证通过后，即可访问Web界面。

● 登录Web 界面后，如果5分钟之内未执行任何操作，超时退出，系统自动返回登

录状态。

● 连续三次用户名和密码输入错误，系统将被锁定，一分钟后自动解锁。

● 使用初始用户名和密码登录Web界面后，请及时修改登录密码。

----结束

如何修改Wi-Fi 密码？

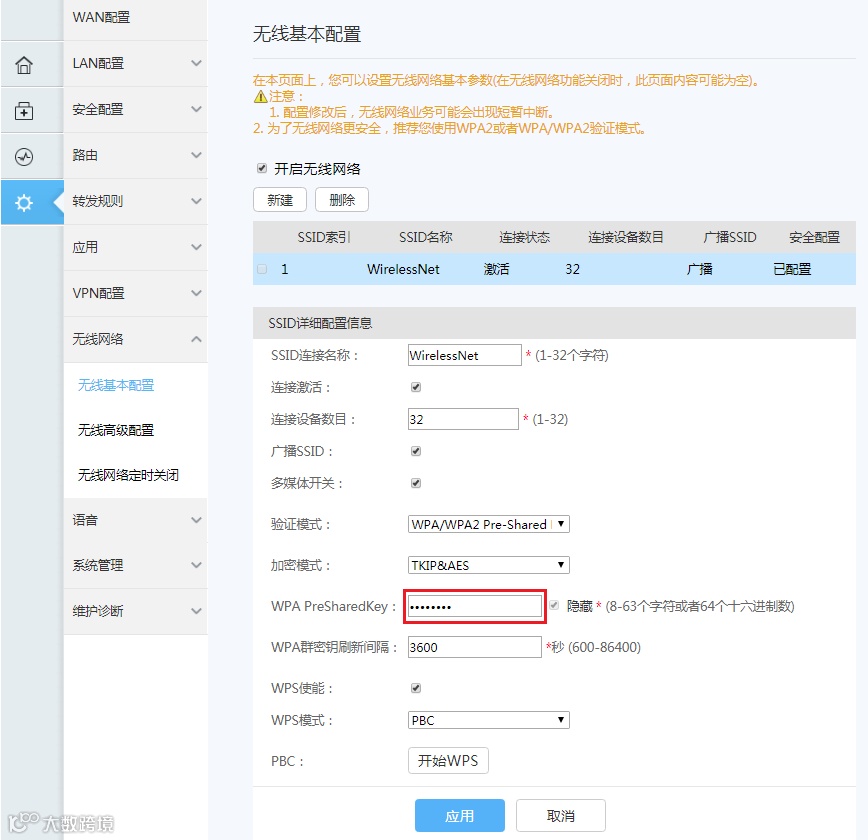

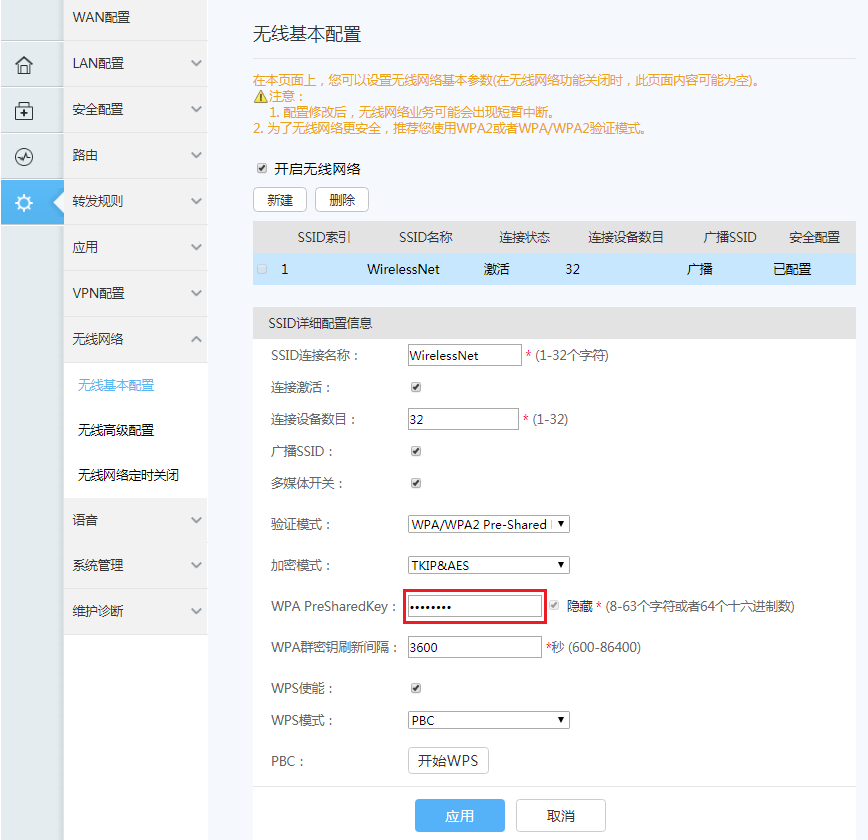

如下图所示，依次点击“高级配置->无线网络”，输入新的无线网络密码，点击“确定”即可更新密码。

如何重启设备？

用针状物按复位按钮（短按1秒松开按键），重启设备。

如何恢复出厂设置？

用针状物长按（大于20秒）复位按钮，恢复出厂设置并重启设备。指示灯熄灭（除电源指示灯外）然后点亮，表示系统复位。
