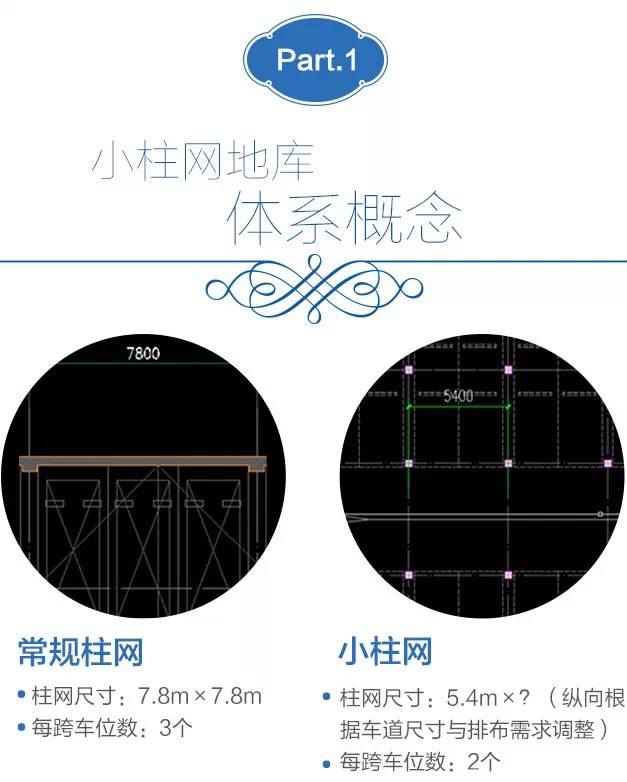

小柱网结构变化
1.柱网加密、柱截面减小
·常规柱网柱截面：500mm×500mm
·小柱网柱截面：400mm×400mm

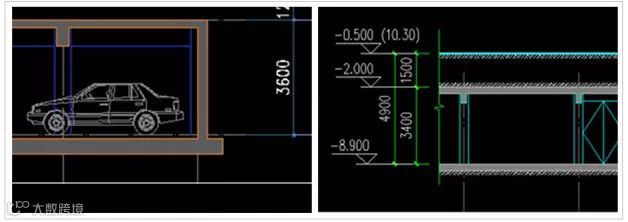

2.层高降低、埋深减小
·常规柱网层高：3600mm
·小柱网层高：3400mm
·采用小柱网后地库埋深可减小200mm，有效减少土方、边坡·支护工程量。
3.底板减薄
·常规柱网底板：500mm
·小柱网底板：350mm
·底板减薄使含砼量及含钢量明显下降
成本控制的2个关键点之一
地库总建筑面积控制
寻找停车高效区
确定合理场地标高
控制地库出入口的数量并优化布置
合理组织库内动线，车位应尽量高效布置
尽量降低地库外轮廓体型系数
如何合理利用塔楼下地库空间
控制设备用房的大小和位置
成本控制的2个关键点之二
地库单方建安成本控制
小柱网梁板式柱网与层高的关系

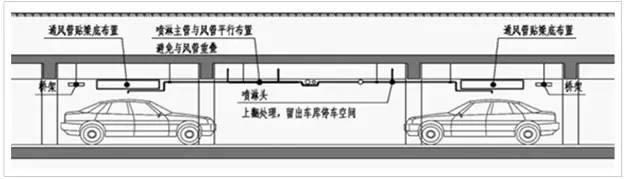

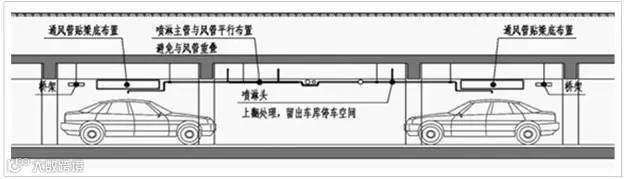

设备层高度为600mm，顶板结构层梁高约为600mm，最小层高约3400mm。
小柱网地库经济性比较
1.对比项目
常规柱网：罗兰香谷

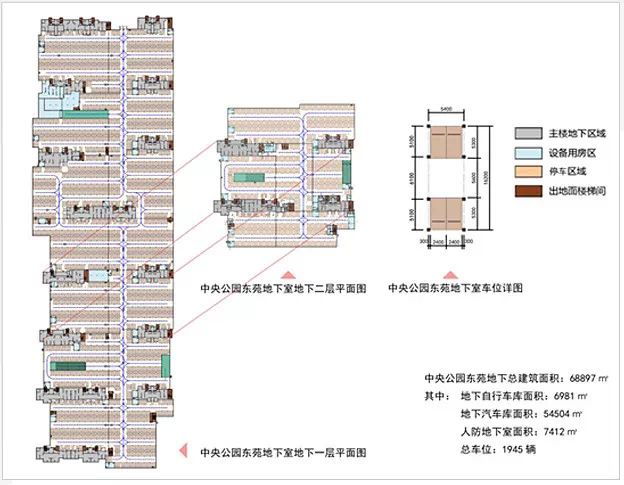

小柱网：中央公园东苑

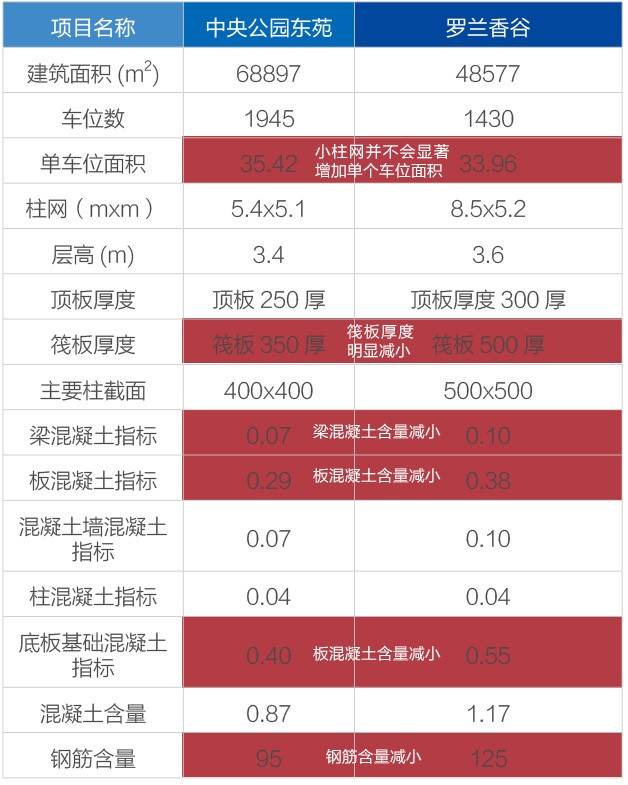

2.主要建筑指标对比
结论：小柱网地库可显著降低地库的单方造价！

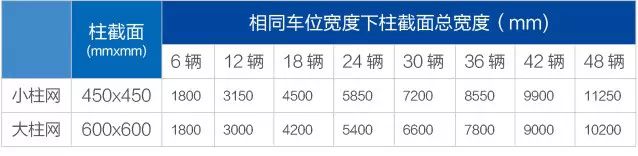

相同车位宽度下大小柱网总面宽差异
结论：在车位宽度相同的条件下，每增加6个车位，小柱网截面总宽度相应增加150mm，进深按16200/2=8100mm计算，小柱网比大柱网地库约增加0.2m2/辆，增加比不到1%，增加量不大。

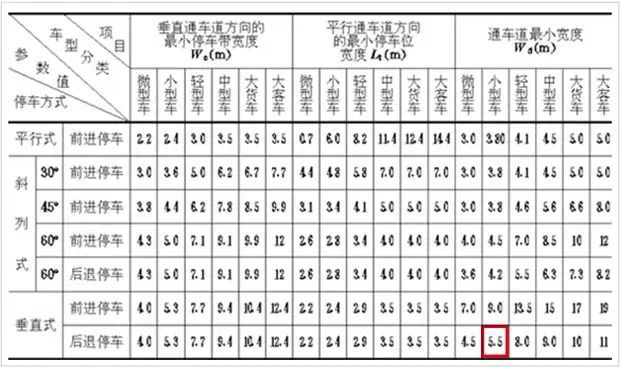

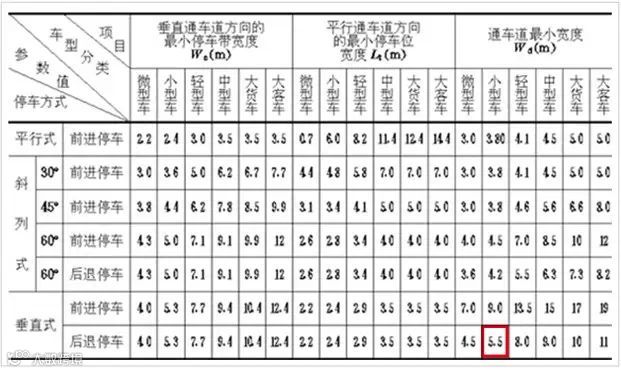

根据实际体验，停车是否方便取决于行车通道的宽度；
对于停车位来说，关键是车位净宽；
三车位柱网视觉感受比较舒适，但从寻找倒车参照点和车位互相干扰来说，两车位柱网更便于停车

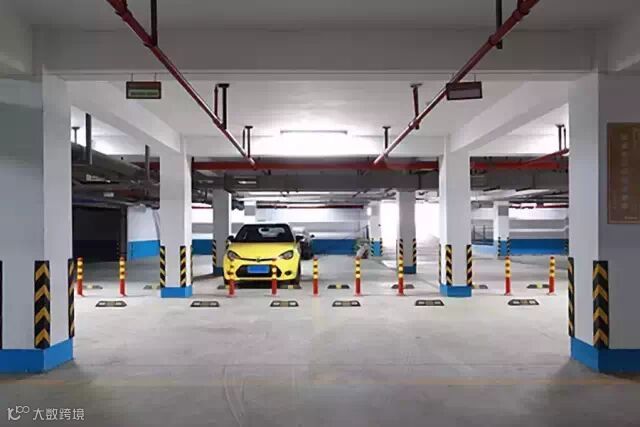

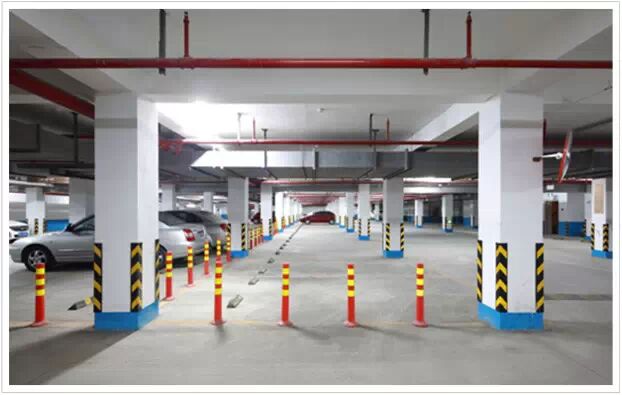

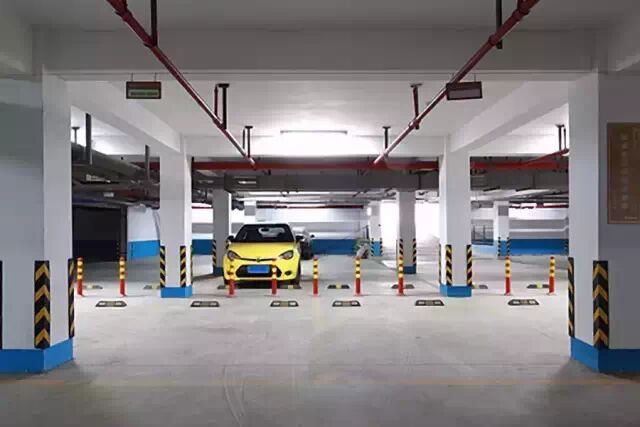

从观感上来讲，小柱网视觉通透性略差，空间不够开敞；
地下车库作为业主停车的一个过渡空间，不会刻意停留，对不同柱网尺寸造成的地库环境差异并不敏感，更在意的是停车是否方便；
地库节约的成本可以用于室内、景观等可以带来项目溢价的部分，更有利于项目整体实现高品质战略；

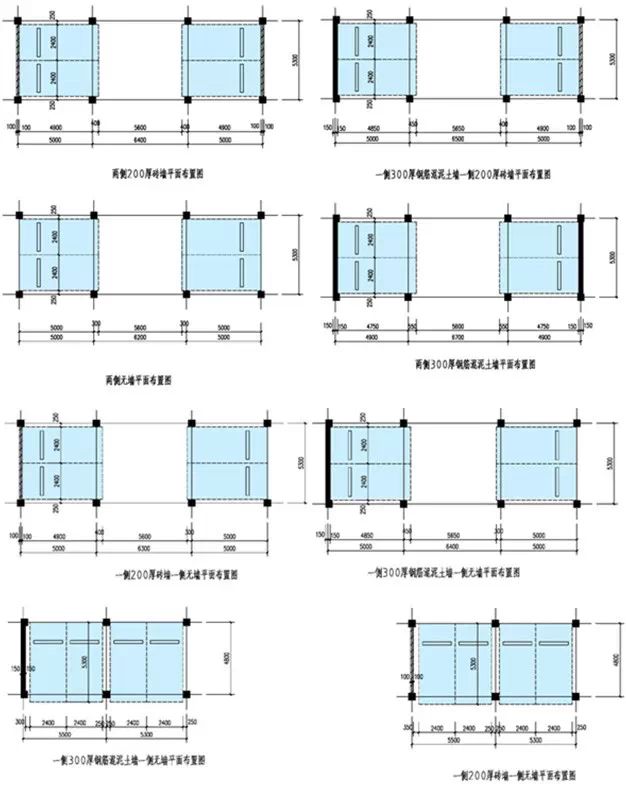

小柱网细部尺寸

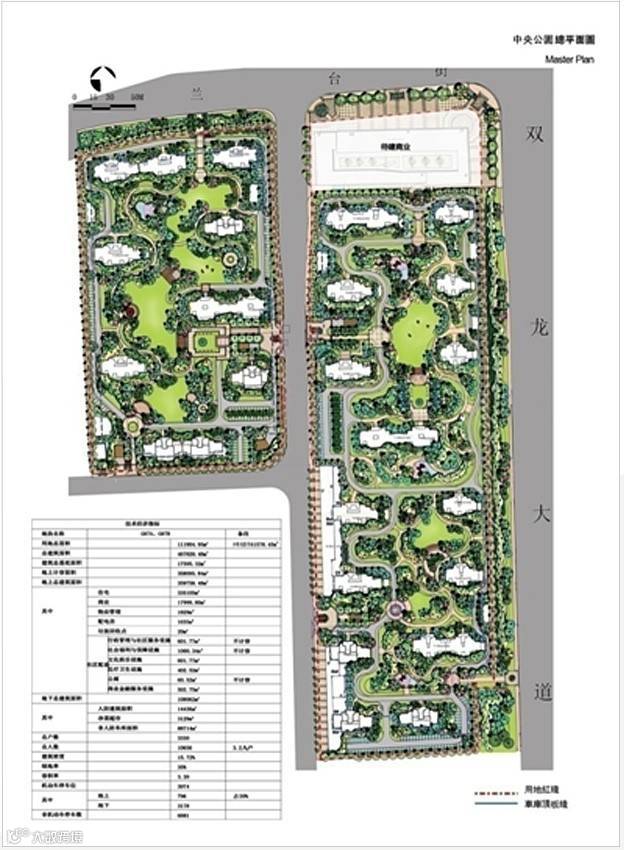

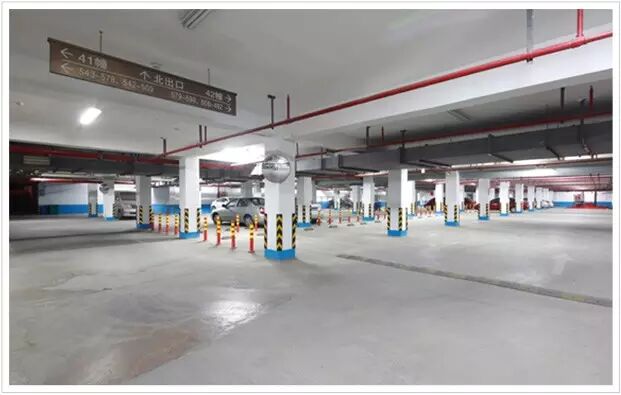

南京中央公园项目地库
中央公园项目根据项目定位第一个采用小柱网设计的项目。
采用小柱网主要担心的是空间不好，参观其他地产商建成项目的效果，感觉还可以。采用小柱网层高可以控制在3.4米，含钢量由原来125kg/平米降为95kg/平米，降低了24%。
如果定位刚需的项目，建议推广这种做法，可以较大幅度控制地库成本。

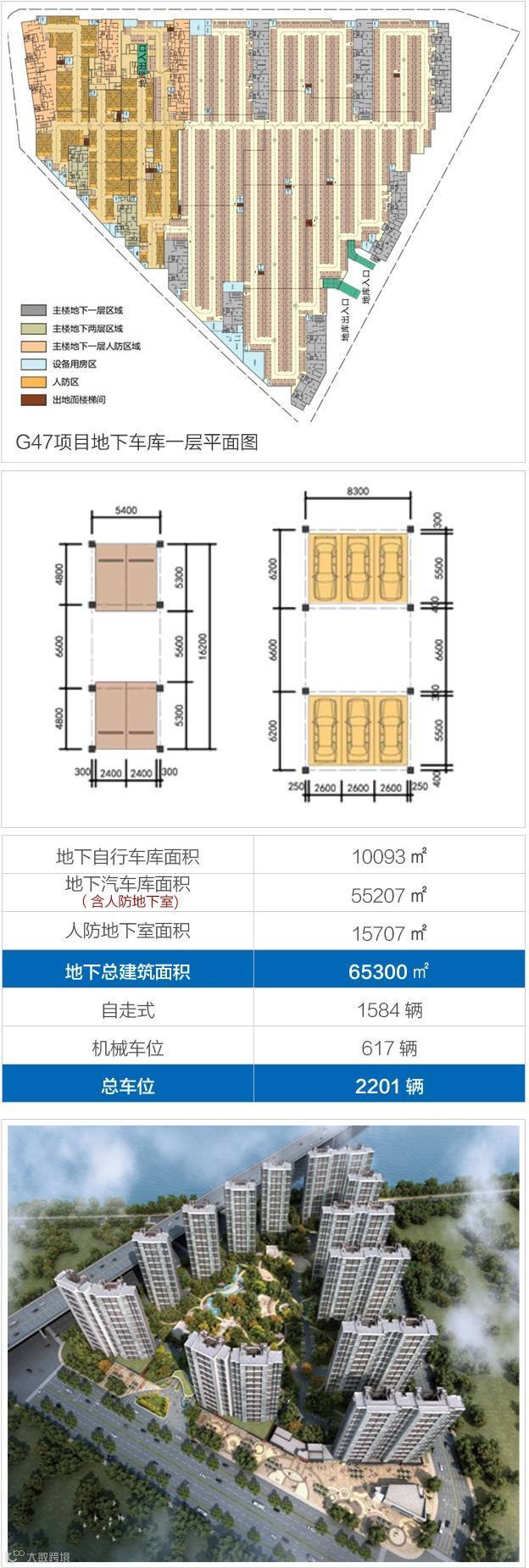

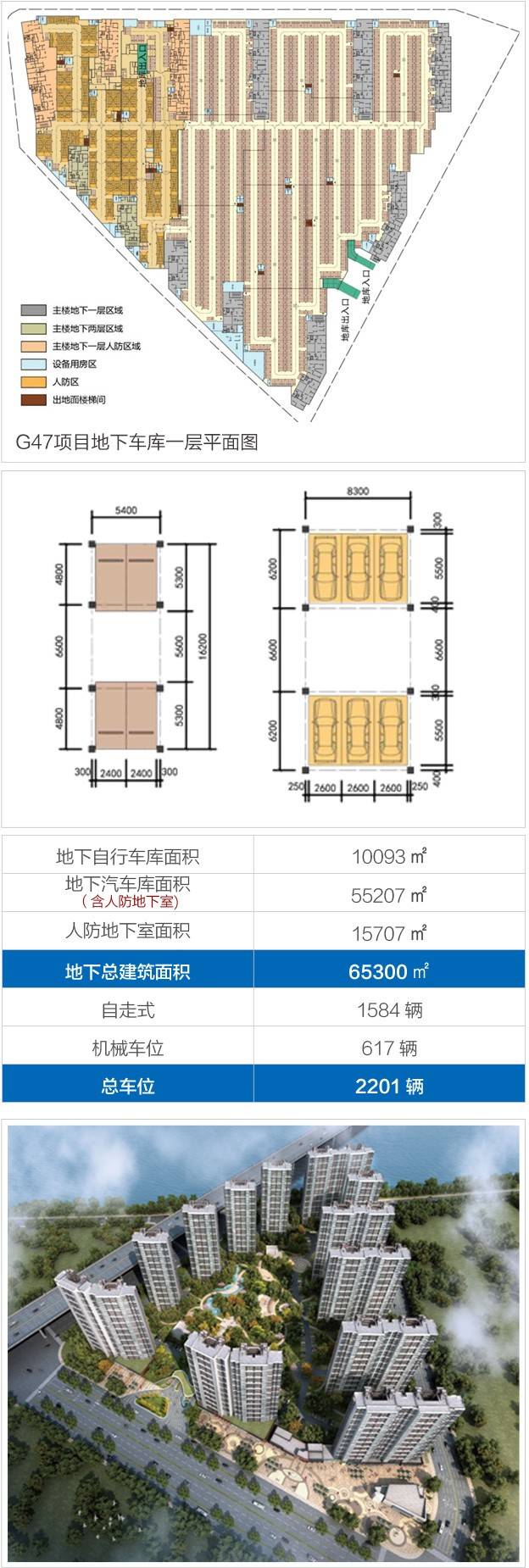

南京G47青奥公园项目地库

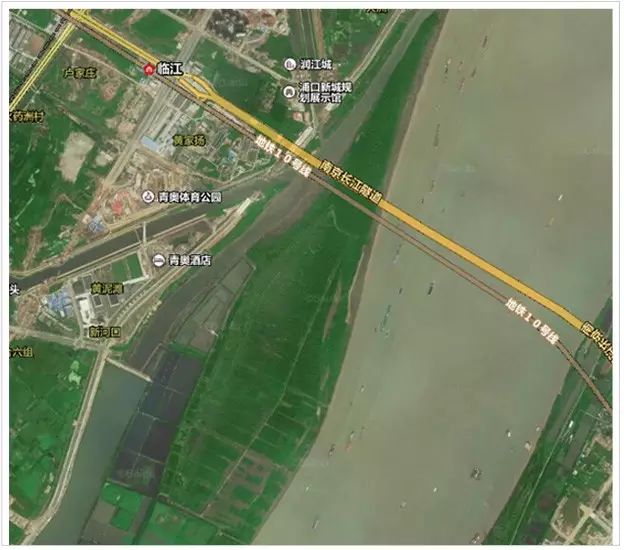

青奥项目位于南京长江北岸，属江岸滩涂较差地质条件。规划指标中的地下2201辆车位如全考虑为自走车位将出现局部二层地下室。工程支护的成本及工程难度较大，且做两层地下室深基坑的支护时间、出土时间及后期支撑梁破除等耗费的时间较长。故项目采用含部分机械停车的一层地下室。
青奥项目延续小柱网设计的做法。
地下总建筑面积：65300㎡
其中地下汽车库面积：55207㎡
其中:自走式：1584辆
机械车位：617辆
1.指标方面控制：
①在既定指标的情况下，尽可能少的设置地下空间：提高停车率是关键，提高停车率的关键是塔楼地库的利用（塔楼下空间由于结构柱不规则，用来停车本身停车率就不高） ；
②人防配建面积指标尽量少：与防办多沟通，不同区域有不同要求，可以争取到好的指标尽量去争取；
③用足地面停车指标：高端项目除外
2.设计过程控制：
①竖向控制：小区场地比市政路抬高做法，只要规划局允许，在不算容积率情况下，甚至可以直接在地面以上做地库；
②采用最经济的平面车位布局形式、结构体系及设备：不是豪宅建议都采用小柱网；大地库利用覆土厚度来调节，尽量不打桩；采光井做法，减少新风井和机房及设备；
