导读：创造律动舒适感的建筑。

▲ 更多精彩，点击上面“搜建筑” 关注即可

龙湖南京水晶郦城

基准方中

WOVEN CRYSTAL

ARCHITECTURE | INTERIOR

隈研吾在《建筑的声音》一书中说“倘若物与物之间并未严丝合缝而是存在间隙，则可称之“啪啦啪啦”。此时每个组成部分都被清晰明确地凸显出来，而啪啦啪啦的建筑能使生物获得安心、愉悦。”编织的盒子“是JZFZ在南京龙湖水晶郦城项目中对建筑声音的尝试，我们在梯形铝板的基本单元之间留有间隙给城市边界创造律动舒适感的建筑。

01

城市界面

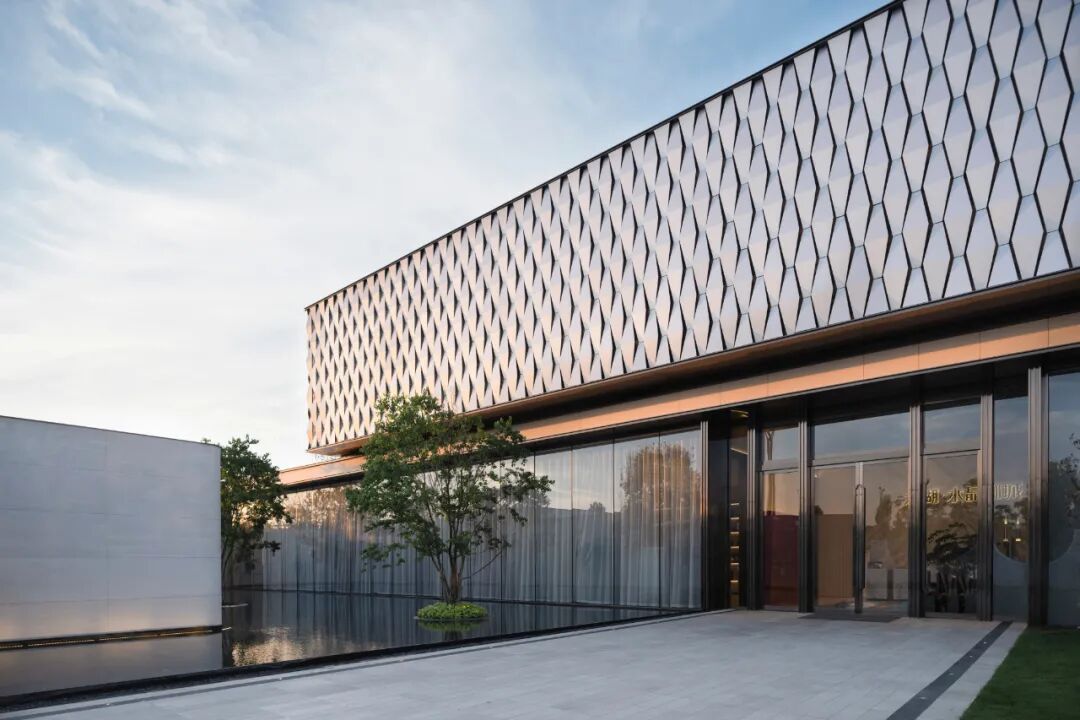

△实景图-编织幕墙与城市边界

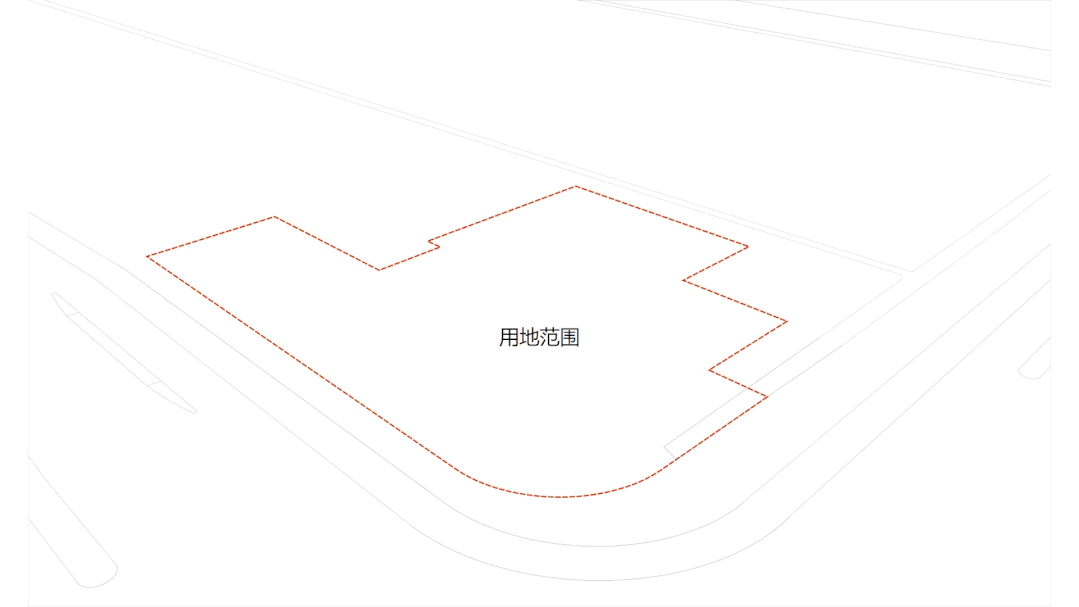

△场地分析

项目售楼部位于一个待开发用地的街角位置，周边的城市界面有很多不确定性，对于一个临时建筑来说，我们希望用有秩序的图案化的界面迎接城市，编织幕墙是一种秩序的建筑手法。

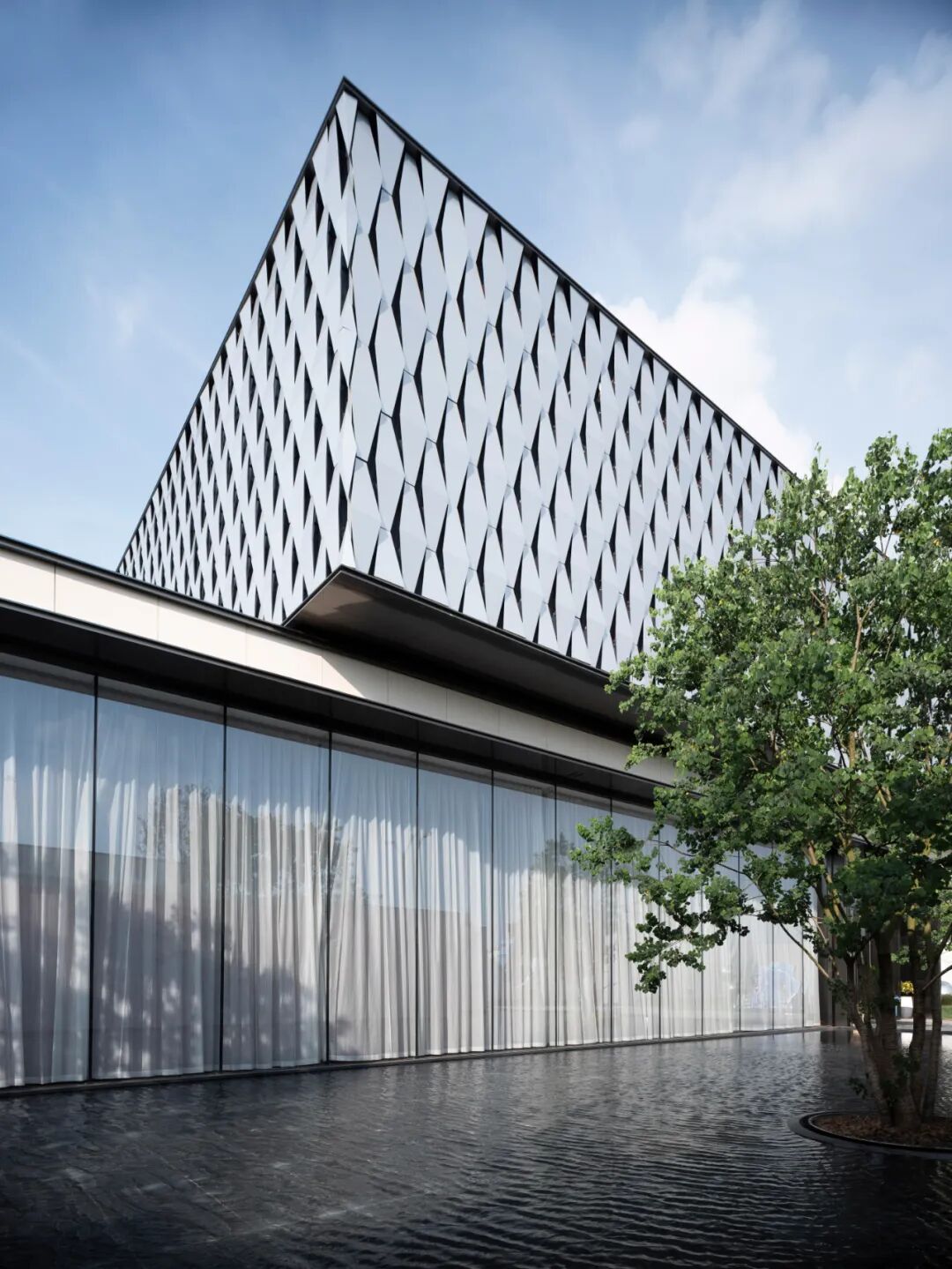

△ 实景图-编织盒子悬浮在水面和玻璃体上

02

形体生成

建筑的实际功能体量为一层建筑，但为了展示与城市界面的形象体现，我们在形体上做了二层的错动盒子，一方面展示效果更好，另一方面让形体与一层形成错动效果。二层用金属的编织幕墙效果与一层玻璃体形成体量虚实对比。

△ 形体生成

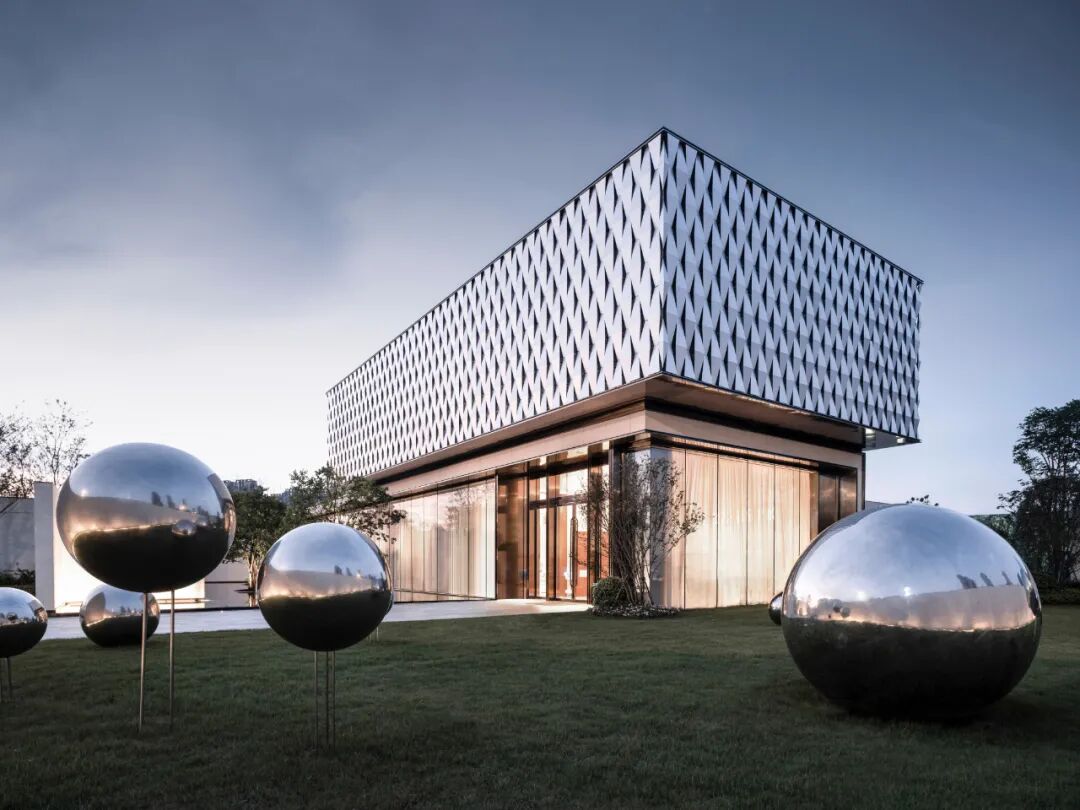

△ 实景图-售楼部形体简洁错动

△ 实景图-售楼部入口

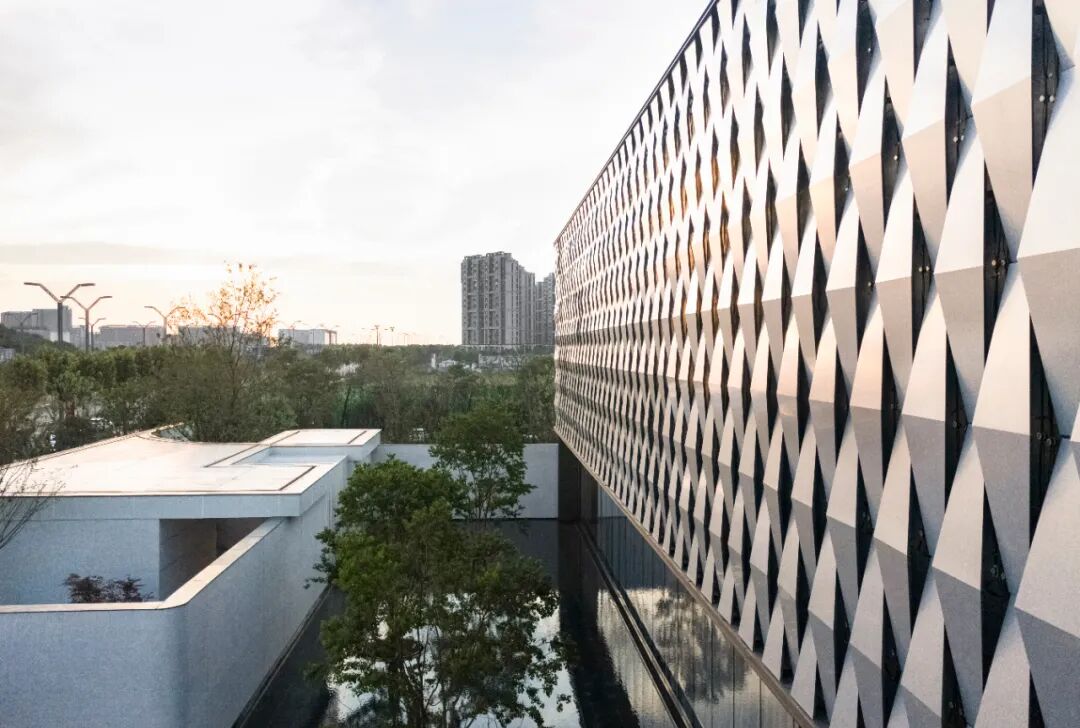

△ 不同视角下的编织盒子

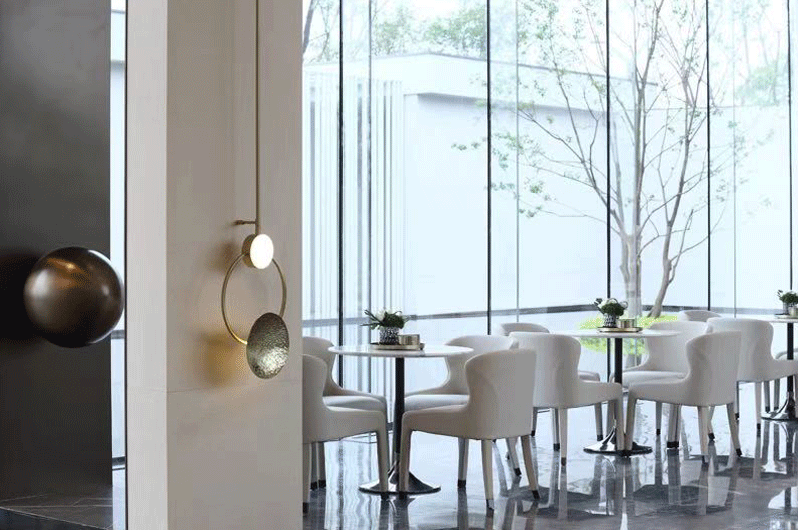

▲室内实景图

03

细节与品质

编织幕墙就是用最简单的基本元素拼接而成，为了让幕墙有律动和变化，我们设计了菱形的有凹凸变化的折型铝板，并且在拼接的时候预留一定的间隙让铝板之间形成空间的视线变化，在不同的视角下，形成不同的建筑立面效果。

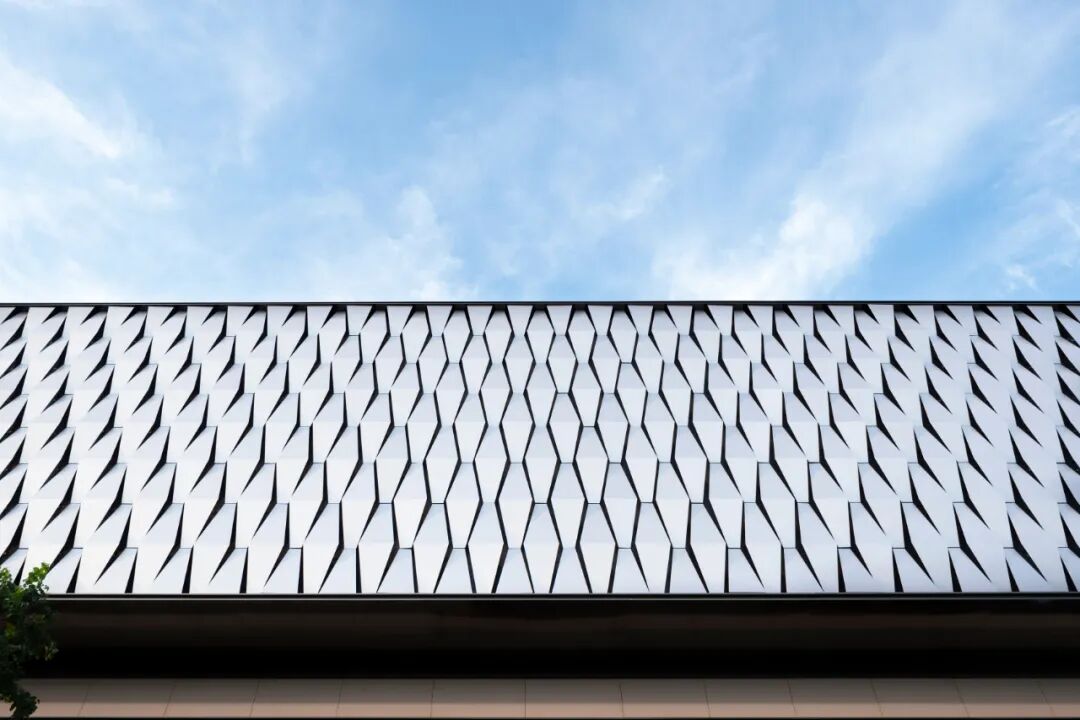

▲编织立面细节

整体选用浅色金属铝板、简洁的单元等具有识别性材料，利用编织的手法强调现代感的精致。

▲立面单元打样以及实体模型推敲

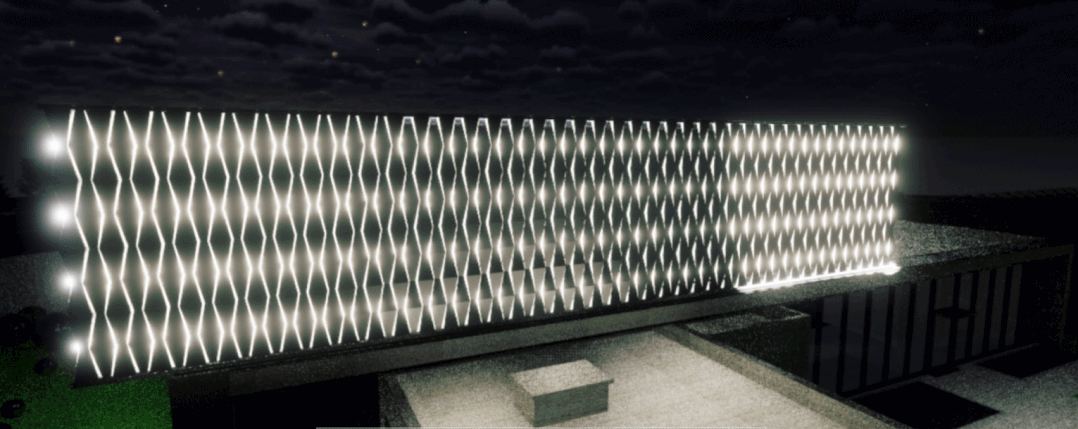

▲水晶盒子灯光模拟

技术图纸

▼

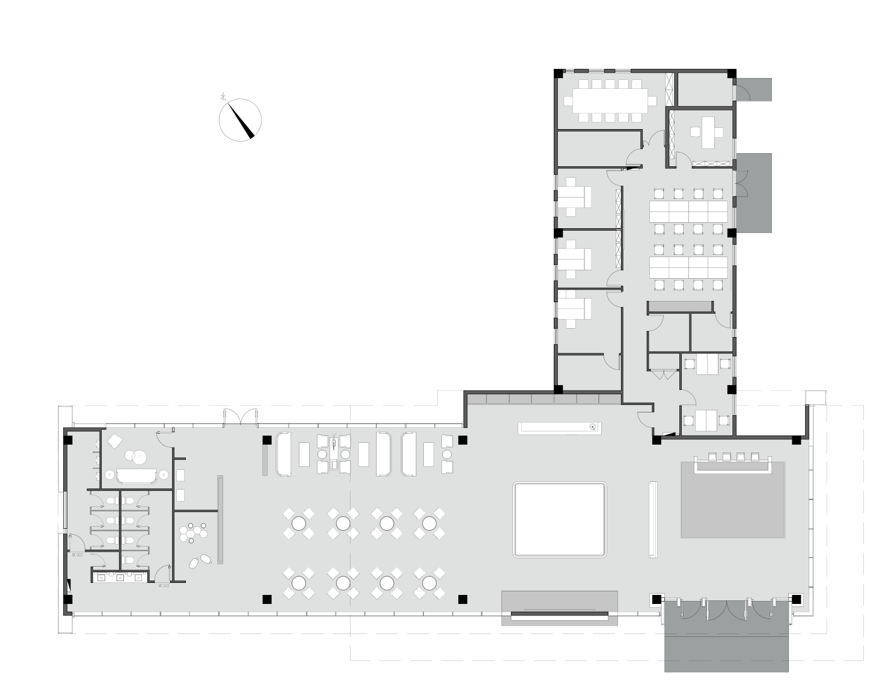

▲平面图示意

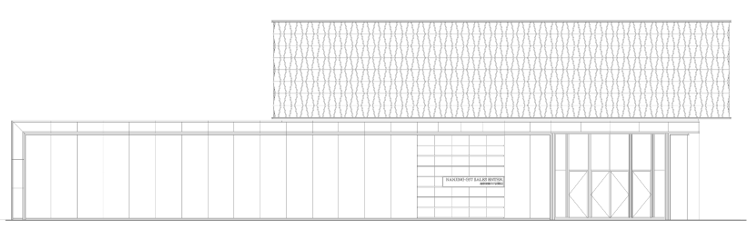

▲立面图示意

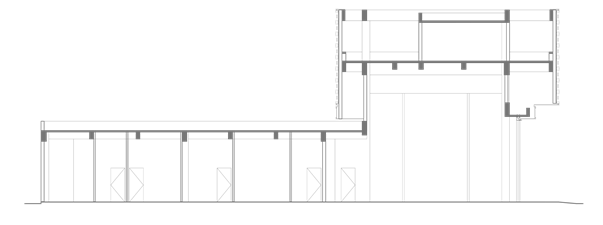

▲剖面图示意

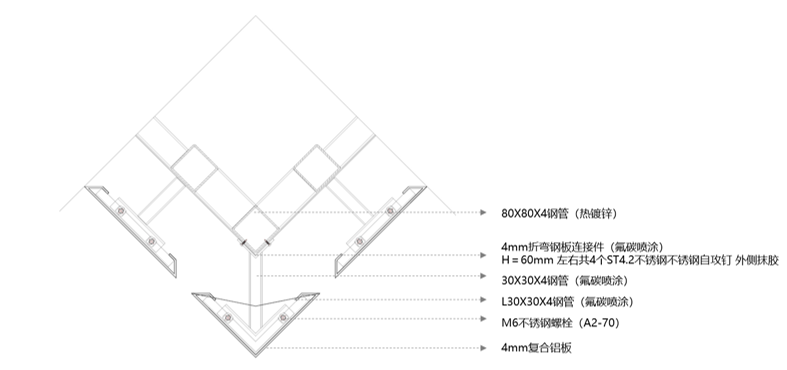

▲节点图：(左起）构件平面拼接关系- 构件立面拼接关系- 单一构件剖面关系

▲构件构造

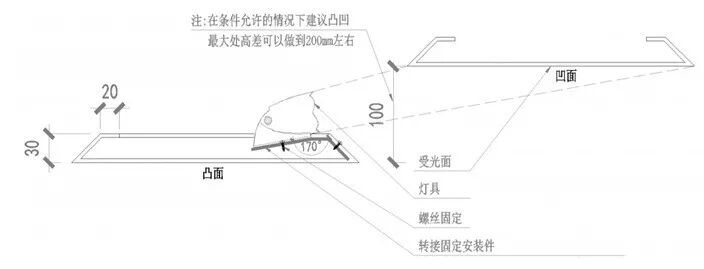

▲构件泛光点位设计示意

完整项目信息

项目名称：龙湖南京水晶郦城售楼中心

开发商：南京龙湖地产有限公司

项目位置：南京市江宁区滨江生态工业新城

建成时间：2020年

建筑面积：650㎡

方案设计：基准方中建筑设计有限公司成都七公司/南京分公司/成都创意中心

施工图设计：南京市建筑设计研究院有限责任公司

建筑师：吴义全

设计团队：吴义全田甜谭欣翟仕兵

精装设计：上海平仄室内设计事务所

景观公司：上海易境环境艺术设计有限公司

建筑摄影：直译建筑摄影

图文编辑：刘小葶
