替代天然石材的材料，逐渐成为一种趋势。

上几期我们介绍了其他替代石材的新材料：

（点击回看）涂料做出石材效果，外墙产品性能、工艺和造价。

（点击回看）外墙保温装饰一体板

（点击回看）外墙新材：陶板

为了适应现代外墙外保温的构造特征，同时又要满足施工简便、易于质量控制的现代施工体系，干挂式瓷板应运而生。

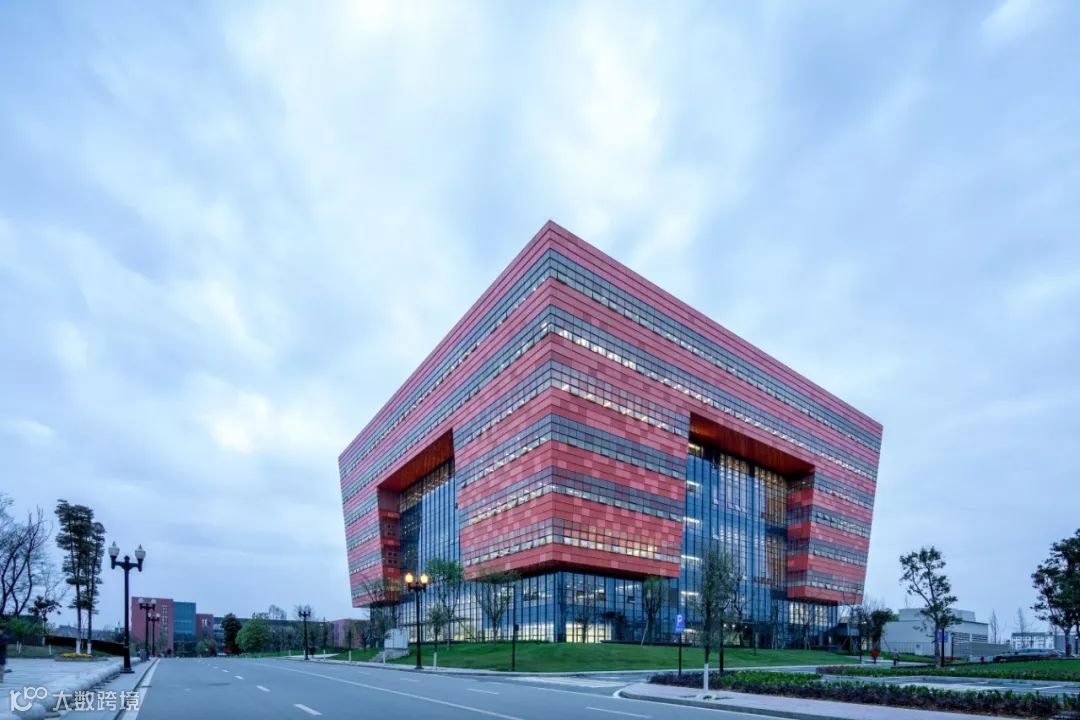

成都大学新图书馆 © 存在建筑

干挂法陶瓷板系统如同石板幕墙的原理，其支承系统及面板不承受主体结构荷载作用。这种系统除了安全保障外，它的另一个明显的优点是能够明显地提高墙体的热工性能、隔声性能。

-01-

干挂瓷板特型

Performance

干挂瓷板与干挂石材对比

① 强度较高，不易断裂。人造瓷板通过粉料干压成型，其成份完全均匀分布，故生产出的瓷板质地均匀、统一，不存在薄弱的环节，难于出现破坏应力集中等现象。瓷板本身的强度非常高，国家制订的相关瓷板规范上要求断裂模数大于27MPa，远大于石材要求的8MPa。

② 自重小，荷载小。人造瓷板规范要求厚度大于12mm就可以了。这样的好处：一是减小了建筑物基础的承重要求；二是由于板材厚度小了，直接造成重量低，其重量在25kg每平米左右。大大降低了工人的劳动强度，提高了现场的安装效率，可有效缩短施工周期。

由于自重小，幕墙传递给主体结构的荷载自然也小了，干挂瓷板幕墙因此也更为适合结构受限的建筑外立面的改造。关注材料公社

③ 耐候性、耐久性强。人造瓷板经压制和高温烧结而成，其结构致密，气孔率小，具有远高于石材的耐候性及耐久性。暴露于风雨及污染空气中，不会产生变质、褪色、吸污等问题，自洁性更好。

④ 施工周期短，节约成本。人造瓷板生产周期短，厚度小，重量低，易于现场加工切割（水刀），大大降低安装劳动强度，提高安装效率，可有效缩短施工周期，大大降低了施工成本。

-02-

干挂瓷板构造技术

Technic

随着生产技术的发展，现在的瓷板通过各种技术已然能够达到“以假乱真”的效果，通过电脑随机布料、3d打印等技术，改变了早期瓷砖采用渗花工艺造成的纹理线条简单重复、单一的缺点，完全可以模仿各种天然材料的纹理。

由于人工选择模仿纹理最好的石材，瓷板的纹理甚至超越了大量的天然石板。

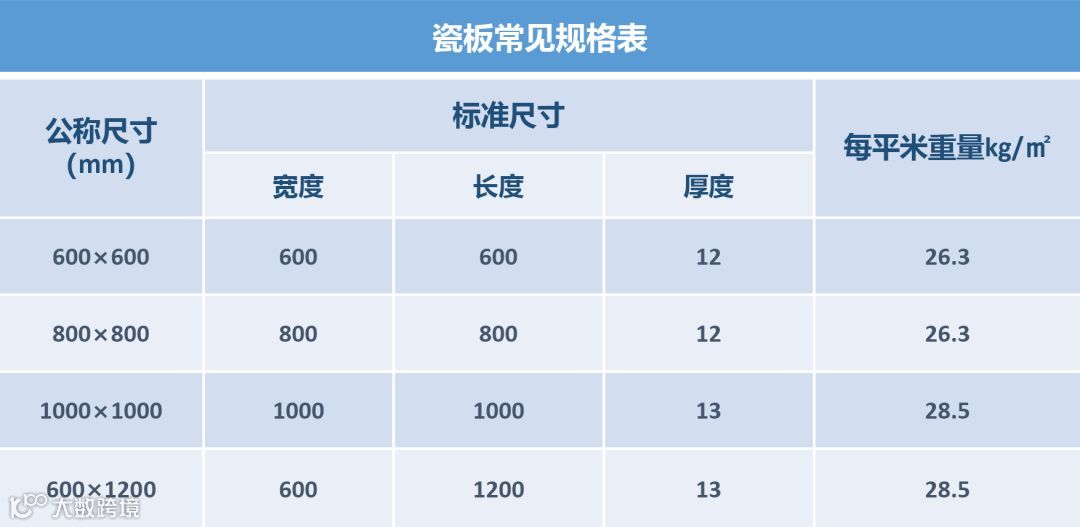

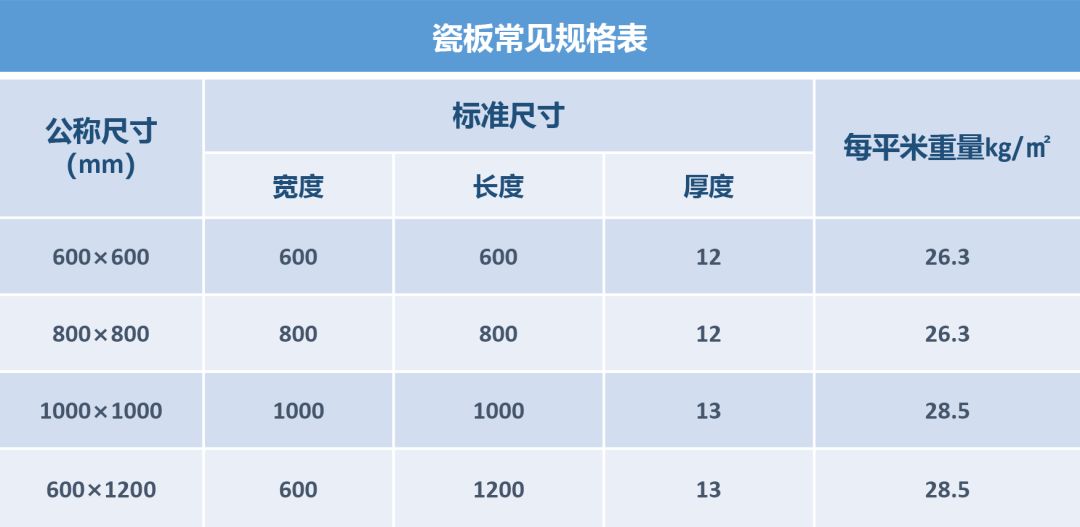

瓷板常见规格（仅供参考）

① 瓷板安装施工

瓷板干挂的方式有：背栓式干挂、挂贴式、开槽式、背槽式、短挂件式、通长挂件式等构造方式。

其中背栓式受力更为合理，也是目前采用最多的构造形式。

背栓式瓷板幕墙及干挂瓷板工程安装施工应单独编制施工组织设计，并应包含以下内容：工程进度计划 →和主体结构施工、设备安装、装饰装修协调配合方案 →测量方法 →安装方法 →安装次序 →成品半成品保护方法 →检验验收 →安全方法。

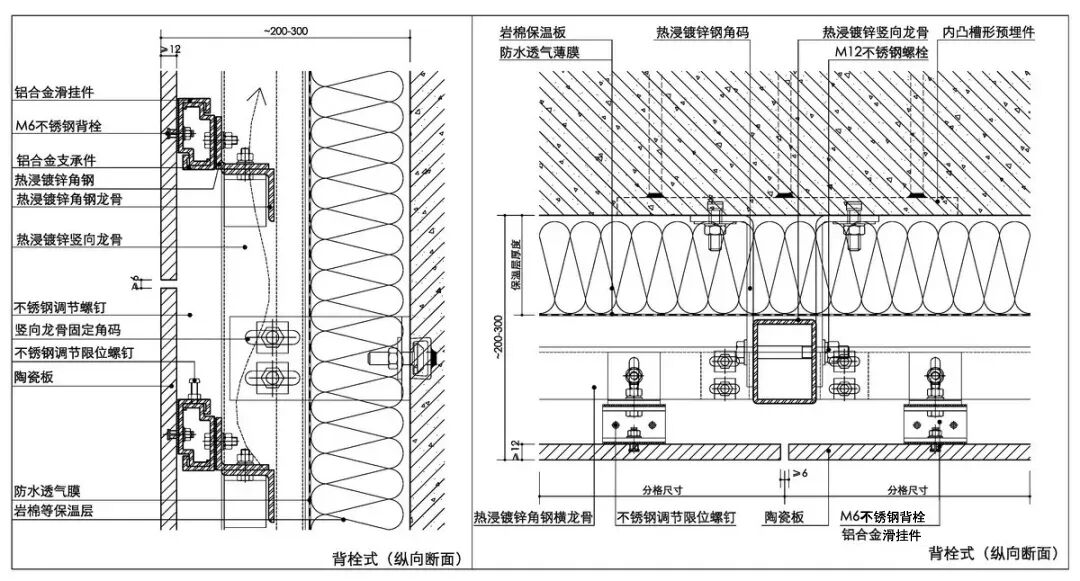

龙骨体系的背栓式瓷板幕墙构造示意图

点挂式幕墙即是面板通过挂件直接与外墙结构点式连接的系统，经济高效，又被称为“简易式幕墙”、“无龙骨幕墙”。

点挂式瓷板幕墙构造示意图

② 干挂瓷板幕墙清洗和保养

• 干挂瓷板工程构件及面板等，应采取保护方法，不得发生变形、变色、污染等现象。

• 干挂瓷板工程施工中其表面粘着物应立即清除。关注材料公社

• 干挂瓷板工程安装完成后，应制定清洁方案，清洁时应避免损伤表面。

• 清洗瓷板时，应选择符合瓷板要求清洁剂，不得产生腐蚀和污染。

• 竣工验收后，应制定饰面瓷板的保养、维修计划与制度，定期进行保养与维修。

-03-

干挂瓷板应用案例

Application case

干挂瓷板幕墙适用项目：

• 有环保意识的；

• 需要石材幕墙效果而又希望降低成本的（利用瓷板的经济性）；

• 追求大理石、凝灰岩（相对耐候性差）效果而又希望经得住时间和自然腐蚀的（利用瓷板的耐候性）；

• 追求创造性用法进而形成特殊肌理的（利用瓷板的轻薄）；

比如成都融侨·望云建筑外立面精工细作，以现代美学为基调，打造简约气质与高端材料相结合的现代雅致建筑。

外立面采用大面积玻璃设计，并由干挂石英瓷板作为基座，高层主体材质为米白色和深灰色真石漆，搭配香槟色和古铜色金属铝板更显奢华，局部点缀镂空金属格栅，凸显细节精致感。

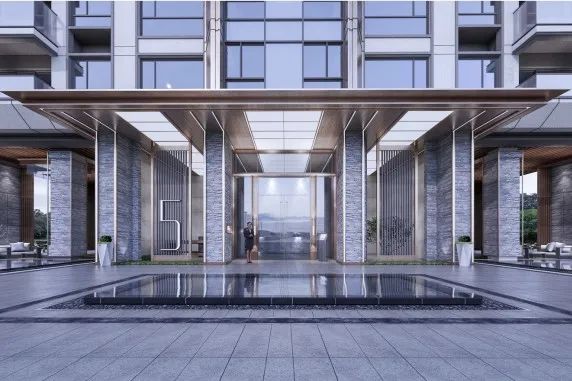

成都融侨·望云立面效果图

成都大学新图书馆外立面材料每层采用三组陶瓷薄板+三组彩釉中空玻璃，体现了绿色低碳和轻量化的设计思想。

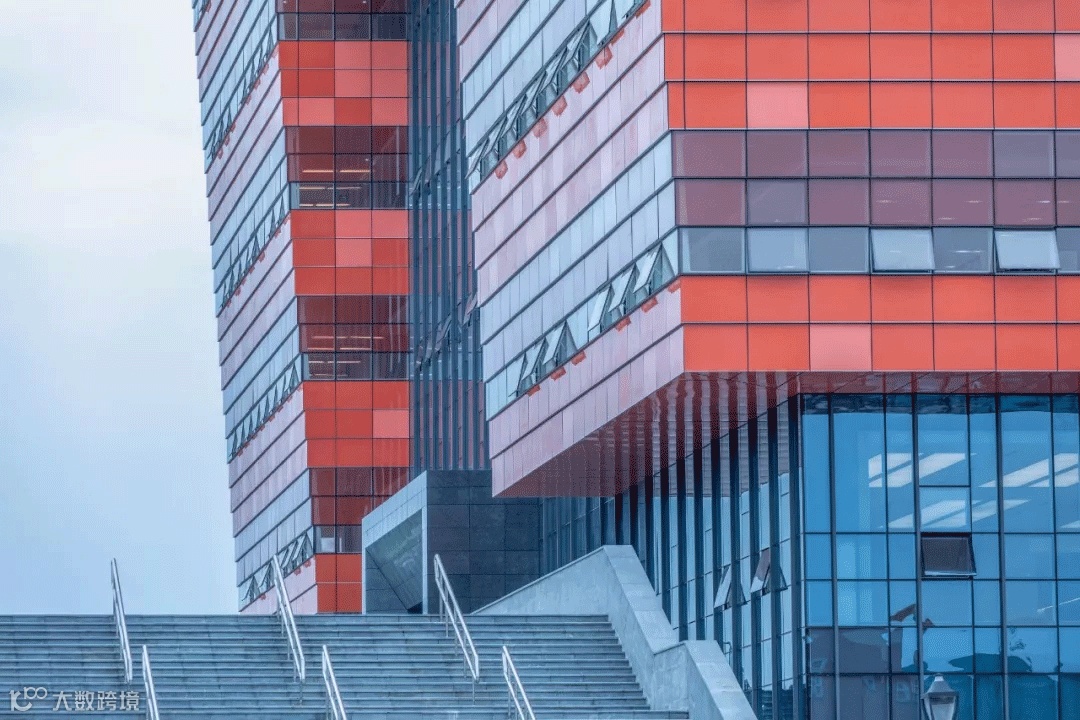

成都大学新图书馆 © 存在建筑

外立面设计简明，意图明显，橘红色瓷板与彩釉玻璃具有现代性，其鲜明跳跃的像素斑块，赋予图书馆信息时代的特质。高完成度的建筑表皮，表达出这个时代审美的基本需求。关注材料公社

建成后图书馆鲜明的橘红色彩与斑块肌理在目前尚空旷的校园与社区背景中显现出来，特别是在平淡的夜空中如中国灯笼般空透明亮，惹人注目。

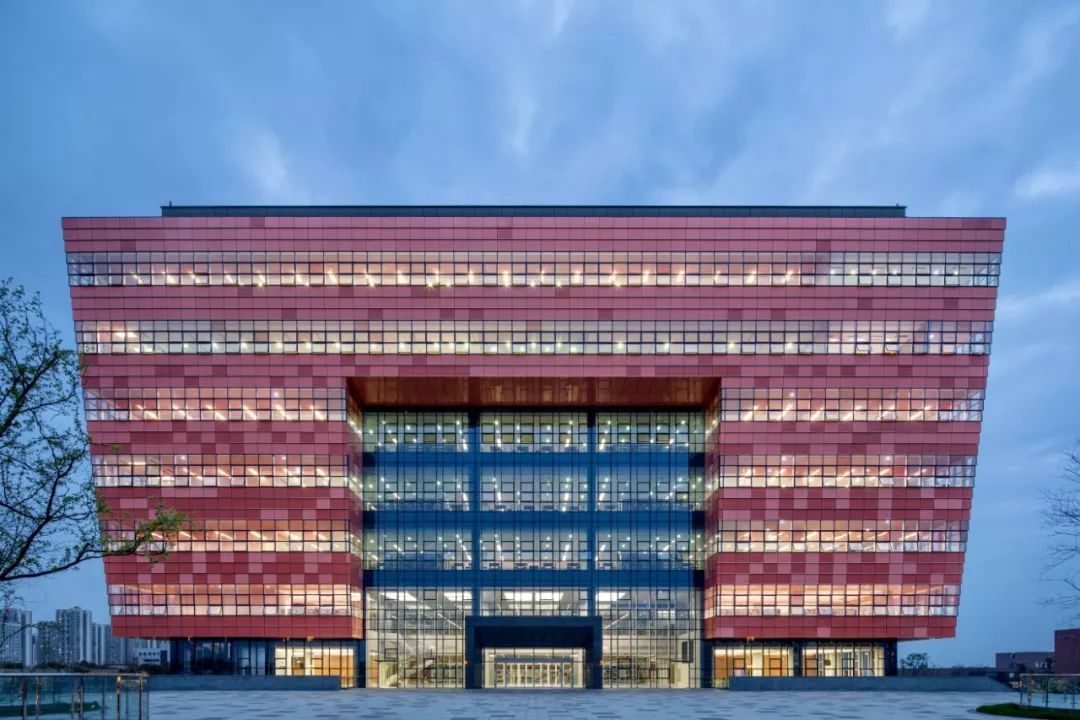

成都大学新图书馆 © 存在建筑

成都大学新图书馆 © 存在建筑

融创·长乐壹号交付区景观会客厅立面材料采用夜里雪瓷板进行干挂，廊架格栅采用8厚钢板，激光切割，深灰色氟碳漆饰面，期间由厂家制作出具格栅小样时，发现格栅太过轻巧通透，与整体廊架的比例关系不太协调，后由厂家重新加工修正外框比例，最终实现较理想效果。

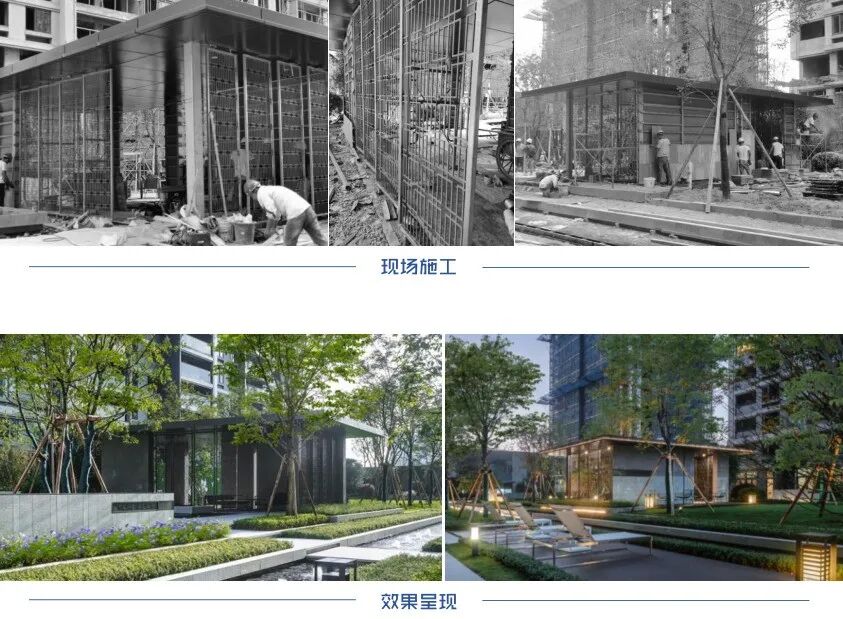

融创·长乐壹号交付区实景图 © 傑意摄影

干挂瓷板的成本远低于常规干挂天然石板，甚至在采用某些构造时成本可达其1/2。

结语：

瓷板的加工工艺越来越高，从质感肌理上完全可以乱真。同时，干挂瓷板幕墙的构造原理与干挂石板幕墙类似，技术较为成熟可靠，替代天然石板幕墙正当其时！
