重庆明月湖景观塔

gad杰地设计

景观塔位于重庆市两江协同创新区。园区内有明月湖与明月山，围绕明月湖布局了大量建筑，吸引了众多创业工作者驻留其间。为园区使用者提供俯瞰山水全景、放松身心之处的诉求便应运而生。我们受业主委托择地建塔。

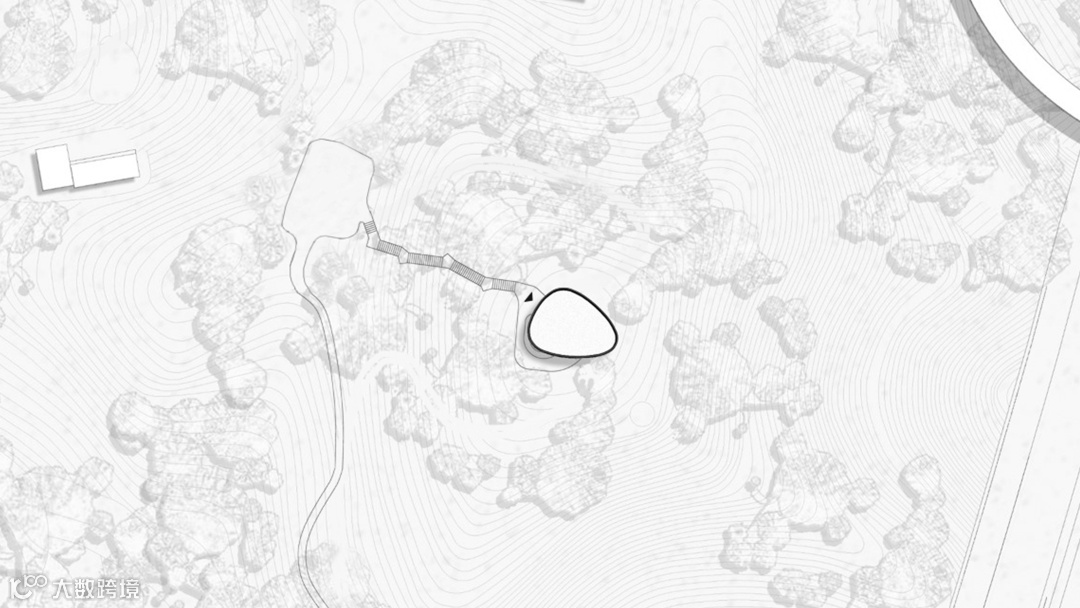

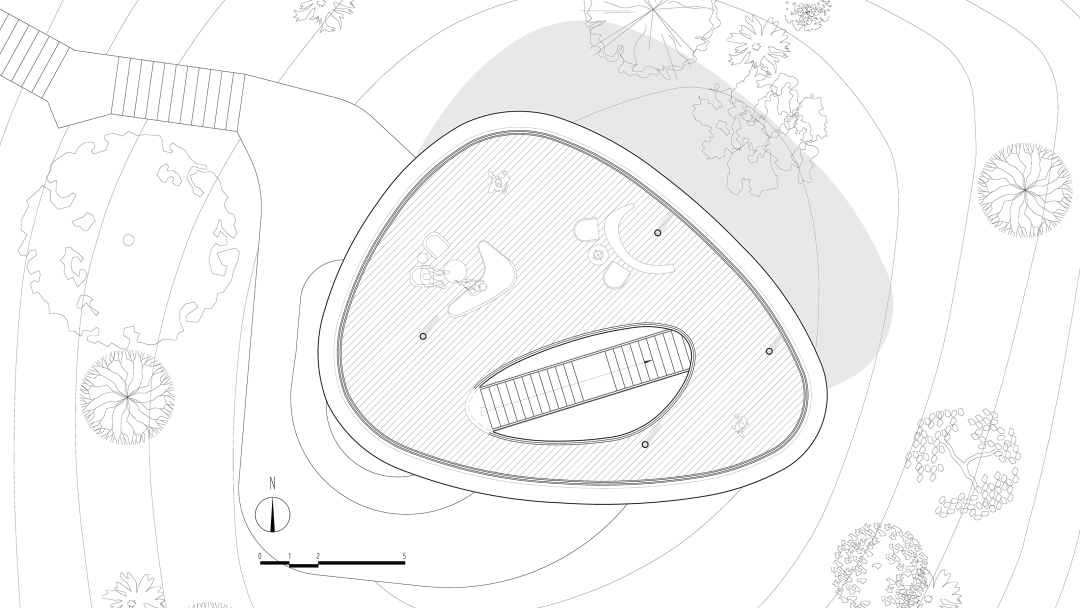

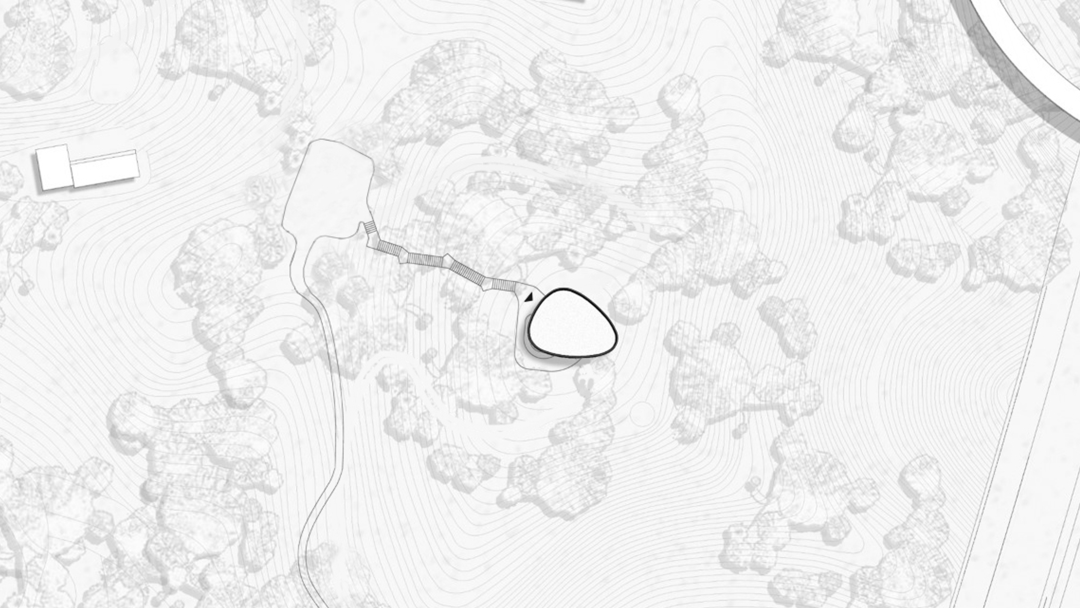

总平面图 © gad

景观塔选址明月湖畔一处较高的山头：东可眺望明月山景，西可俯瞰明月湖色，近可环视建设中的园区。而景观塔伫立山林，其独立、独特、居高的位置也使其必然自成园区一景。

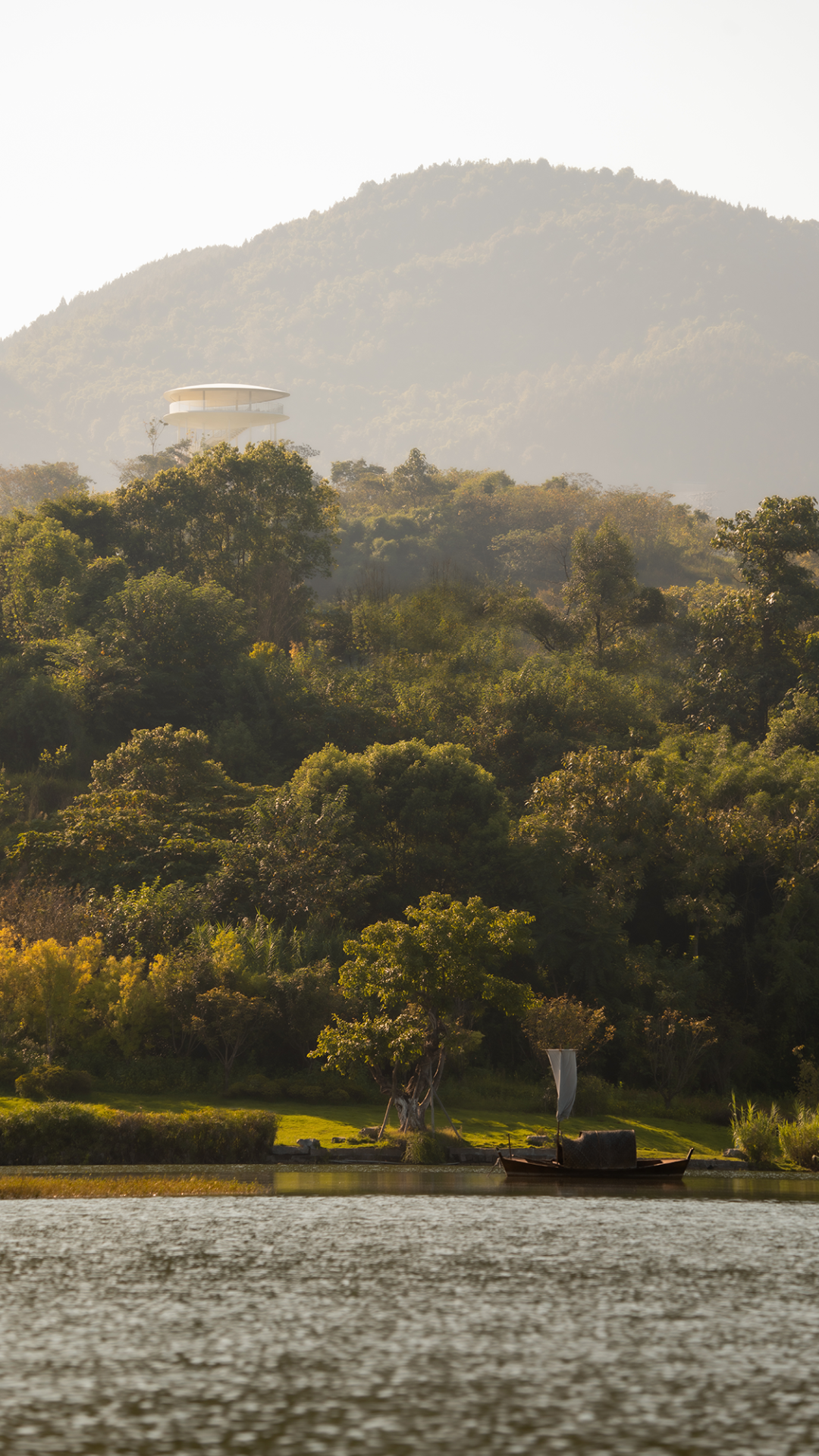

观湖与临湖摄影：白川

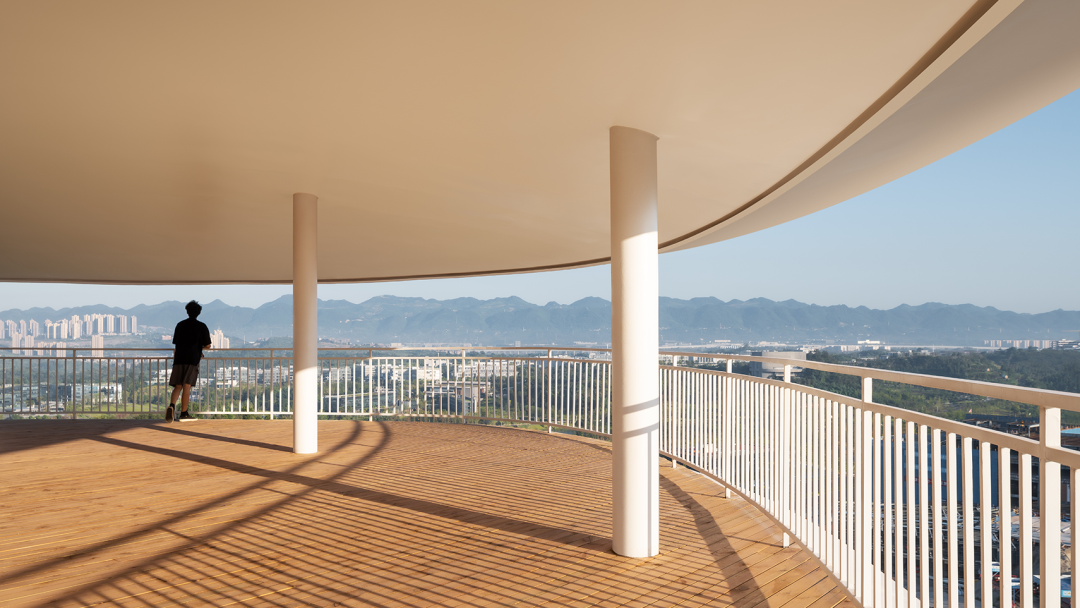

“登高望远、凭栏远眺” 是我们希望使用者登塔后的最终行为结果，而抵达结果的过程亦会影响结果的情境感受，故古人有 “步移景异” 之说。因此，设计登塔过程也是该设计的要点所在：从密林间沿山坡小径向景观塔拾级而上，顺着景观塔悬空的轻梯盘旋登高，感受视野从近处山林苍树到广袤湖天的渐渐扩大，再穿过狭小的平台入口，带来情绪的短暂收缩，继而抵达平台将更感登高的豁然开朗。

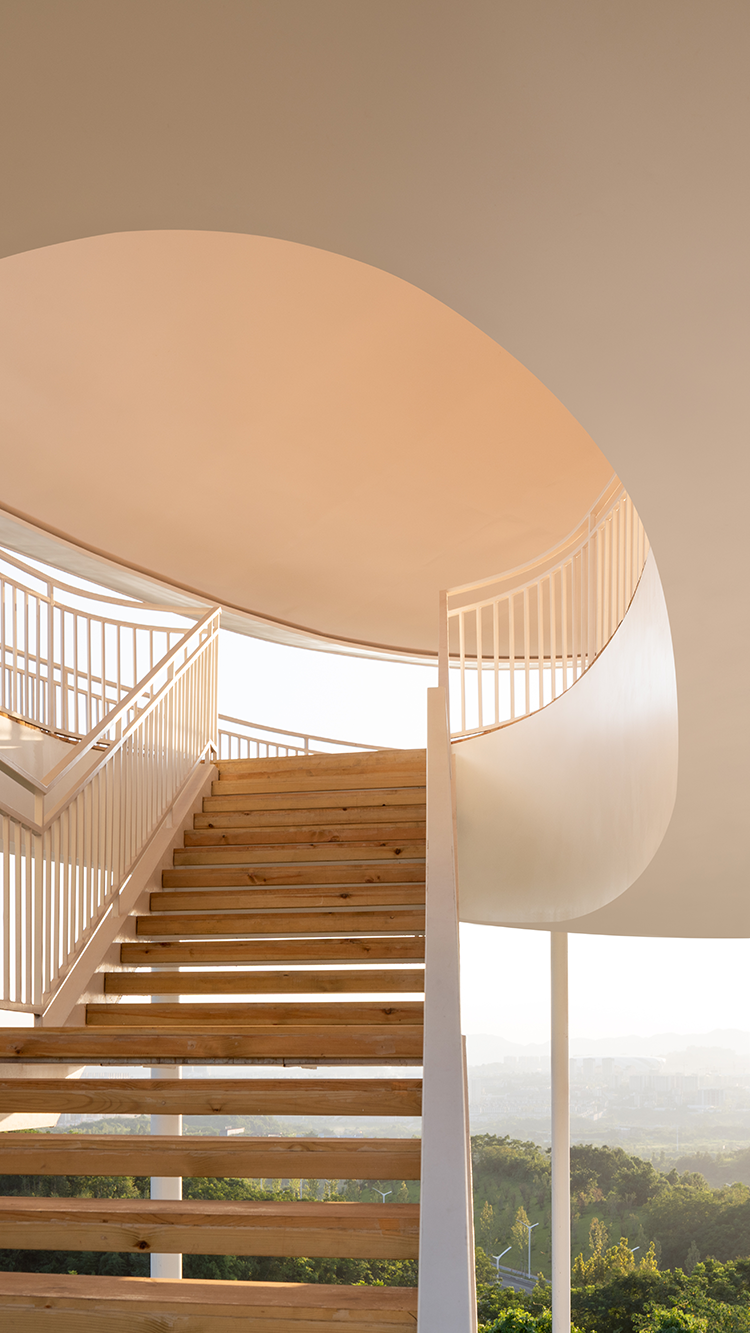

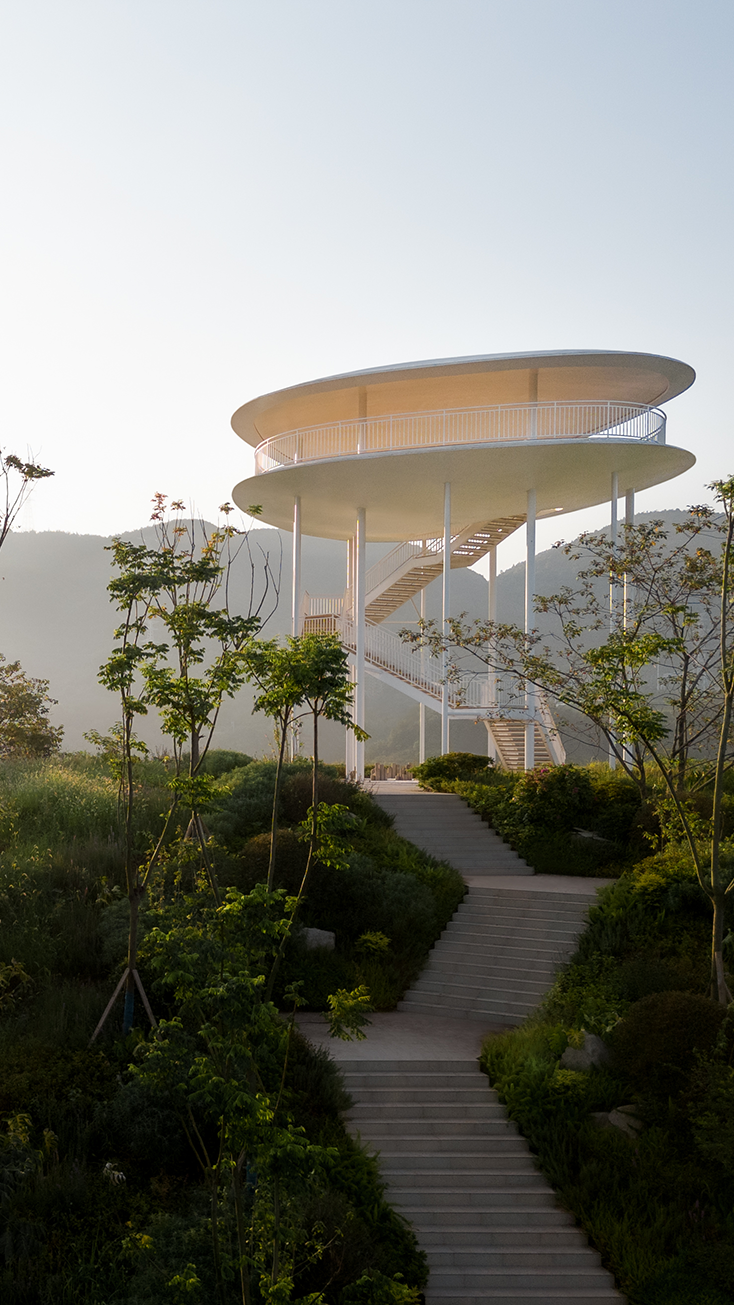

登顶路径摄影：白川

景观塔的形式取意 “明月” ，拟形 “渐盈凸月” ，是近 “圆满” 的月相，包含了设计师的美好寓意。为了让景观塔既有独立的物质存在感，又能掩映山林与环境相应，设计着力对其轻盈、纤薄、纯粹感的塑造，希望其宛若一轮明月漂浮山间。

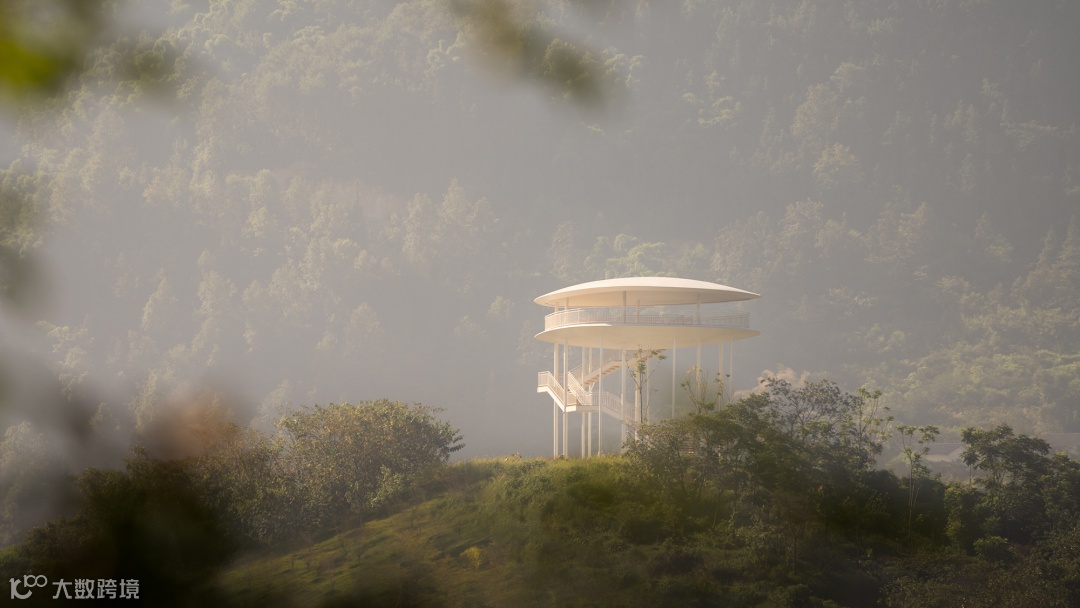

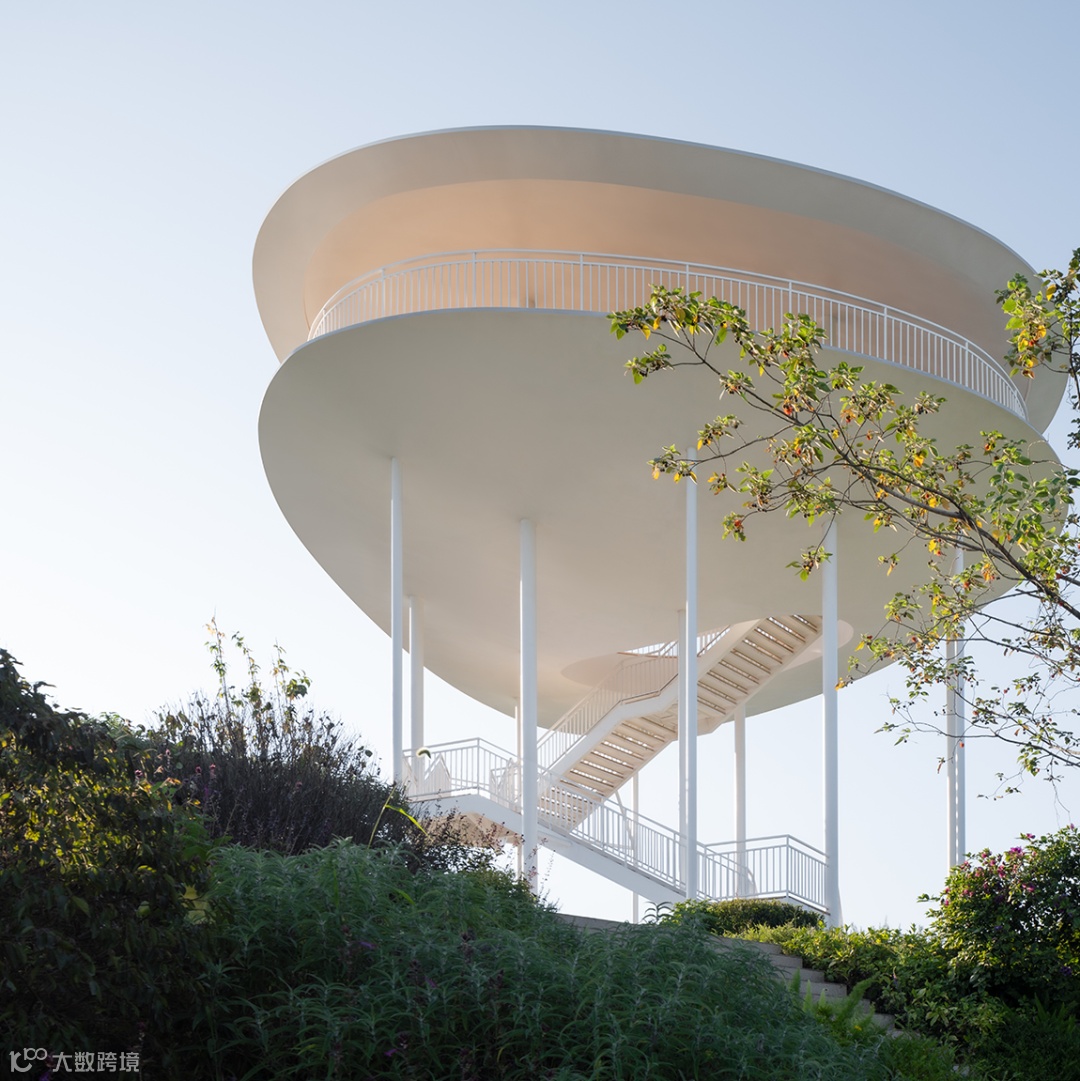

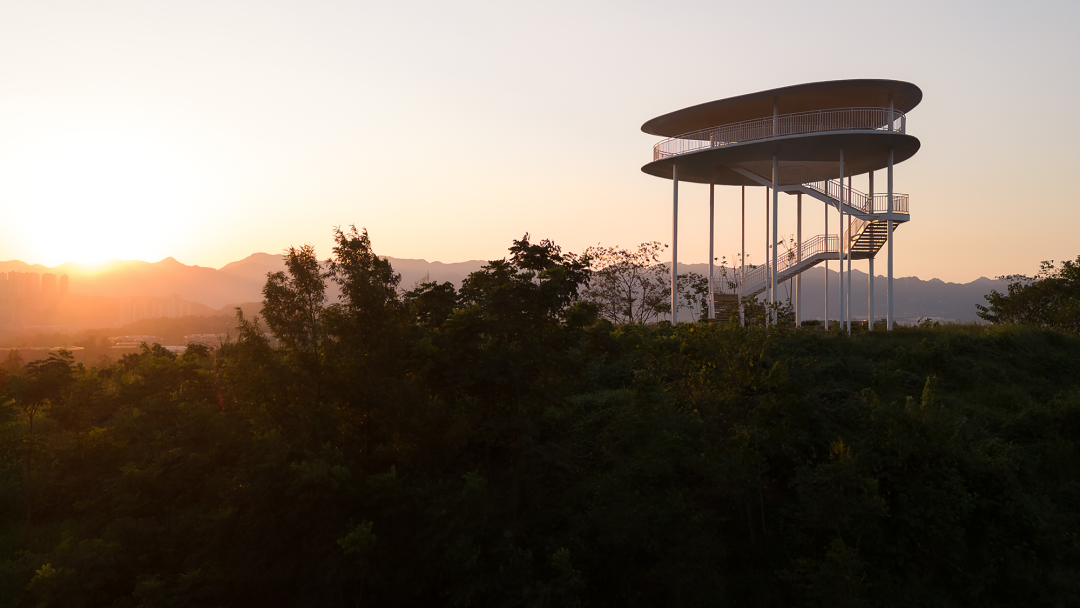

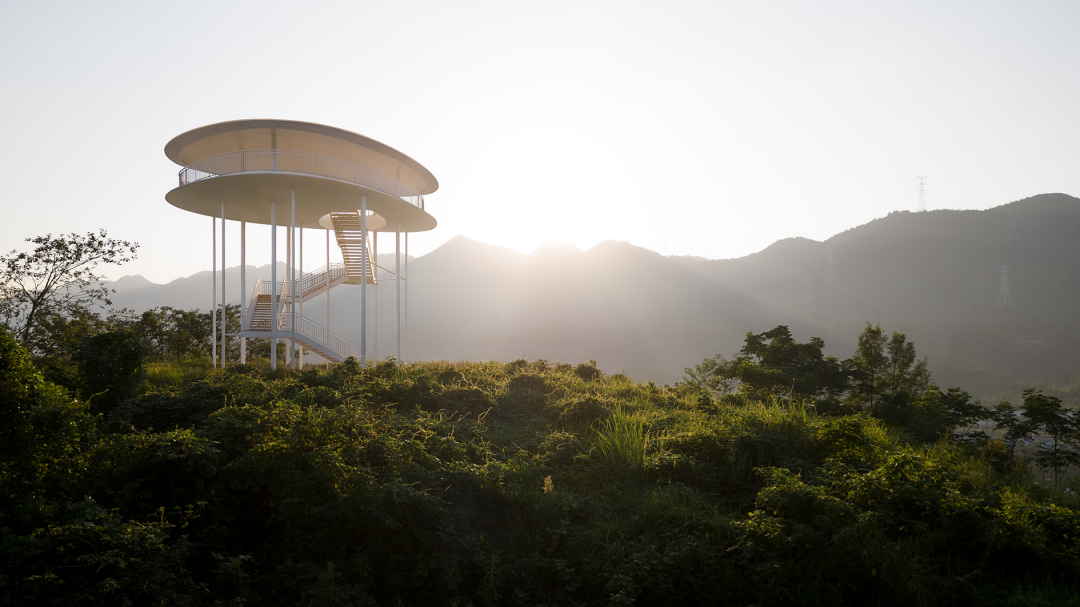

月下的景观塔摄影：白川

感性想象的赋形需要力学逻辑的理性实现，只有足够纤细的支撑结构方能实现建筑意向。空间——结构的一体化设计成为项目实现的关键要素。

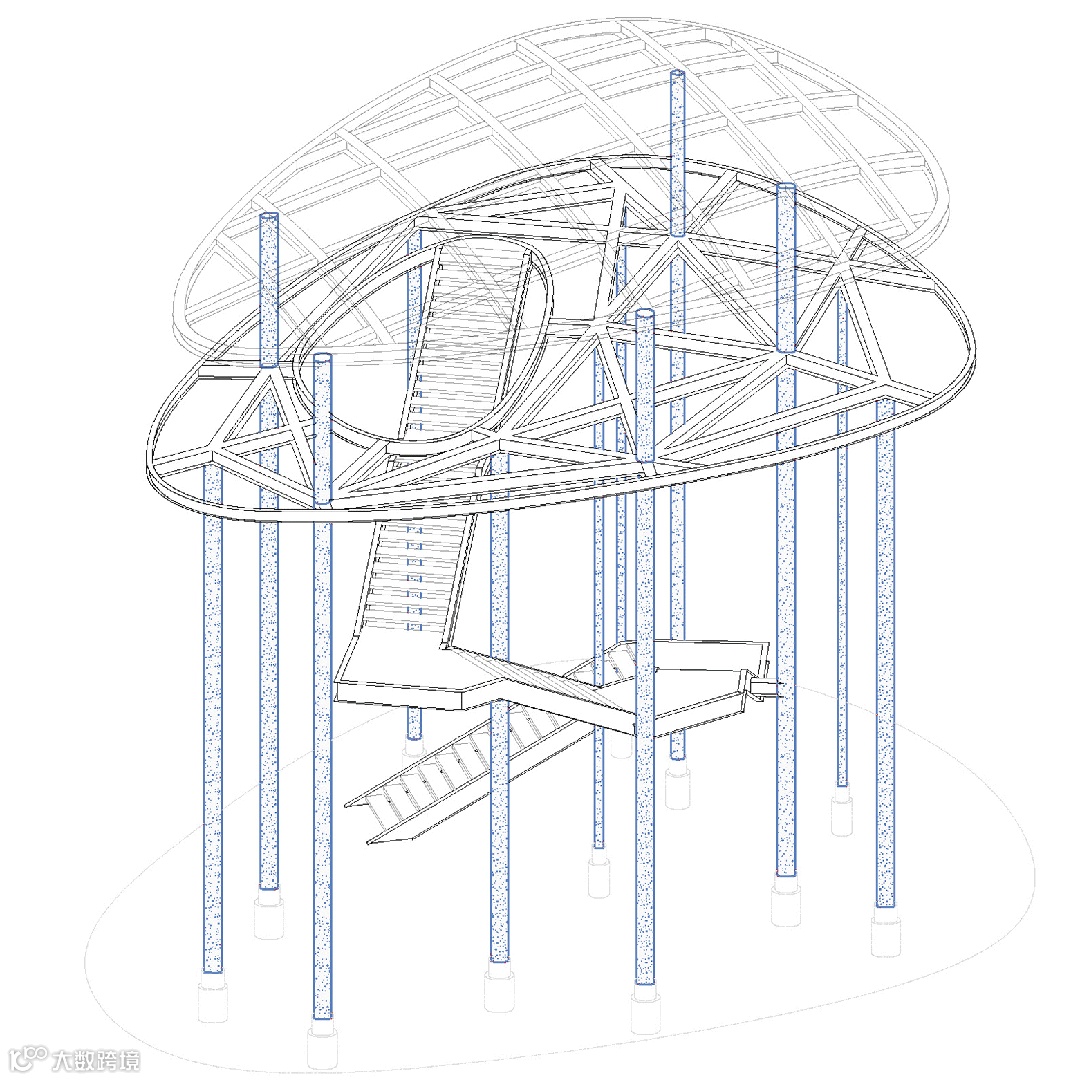

兼顾形态、楼梯路径、结构传力效率等，结构设计以“框架柱+摇摆柱+楼梯斜撑”共同构建项目的支撑体系：

6根框架柱传递竖向力并承担弯矩参与抗侧；

6根摇摆柱协助框架柱传递竖向力但不参与抗侧，以实现直径最小化；

楼梯斜梁体系环绕上升串联6根框架柱，形成类似支撑框架的抗侧力体系以增强结构整体性。

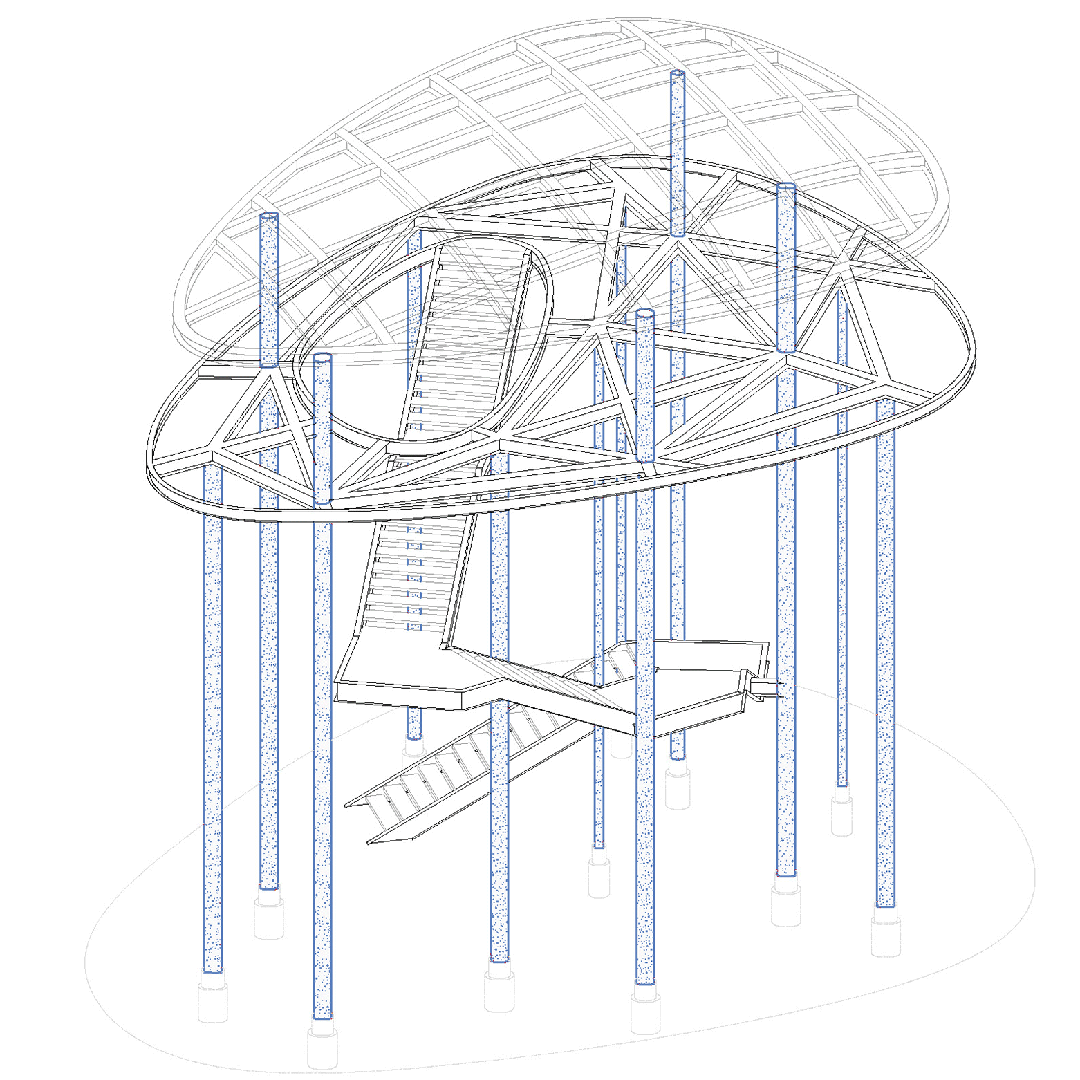

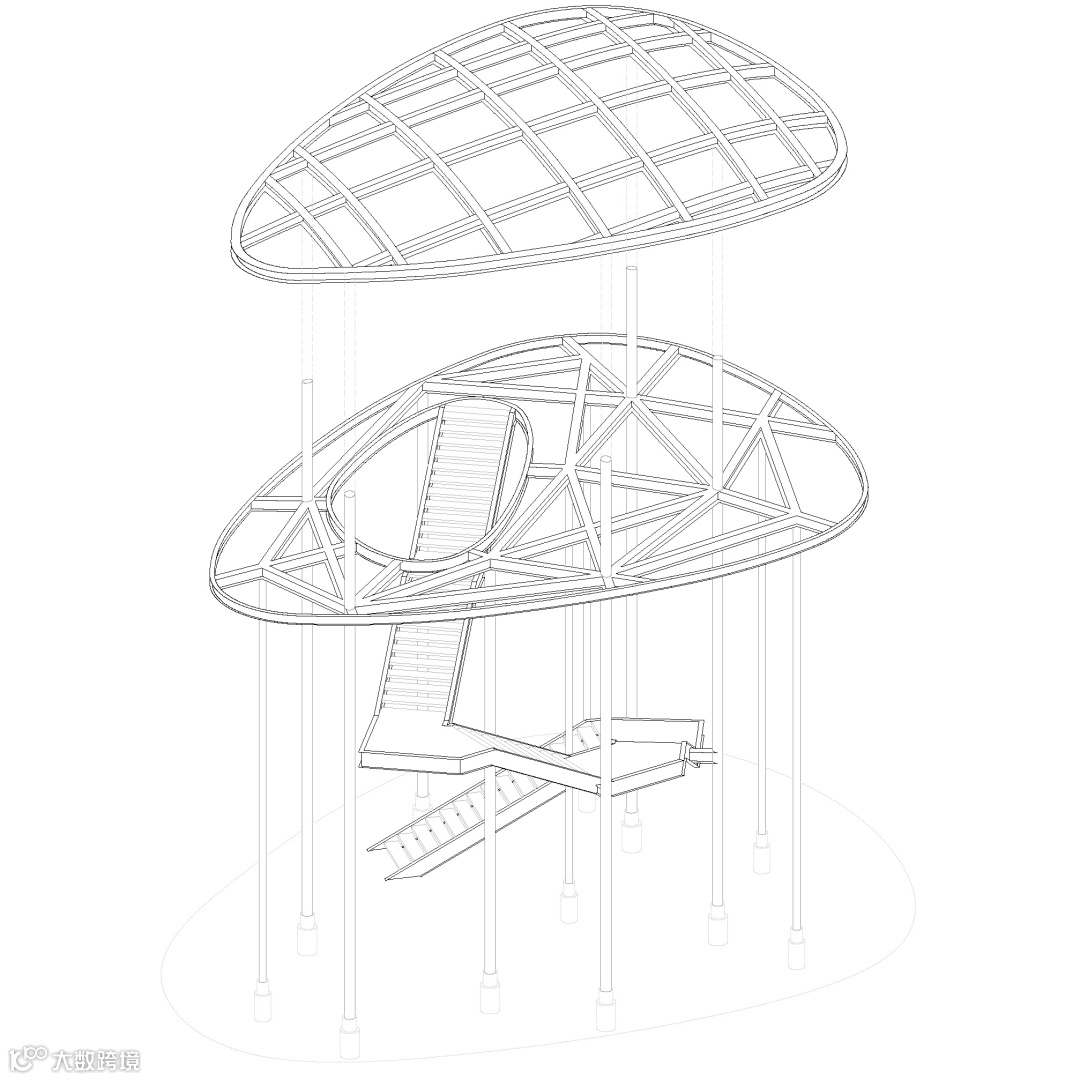

结构优化前后 © gad

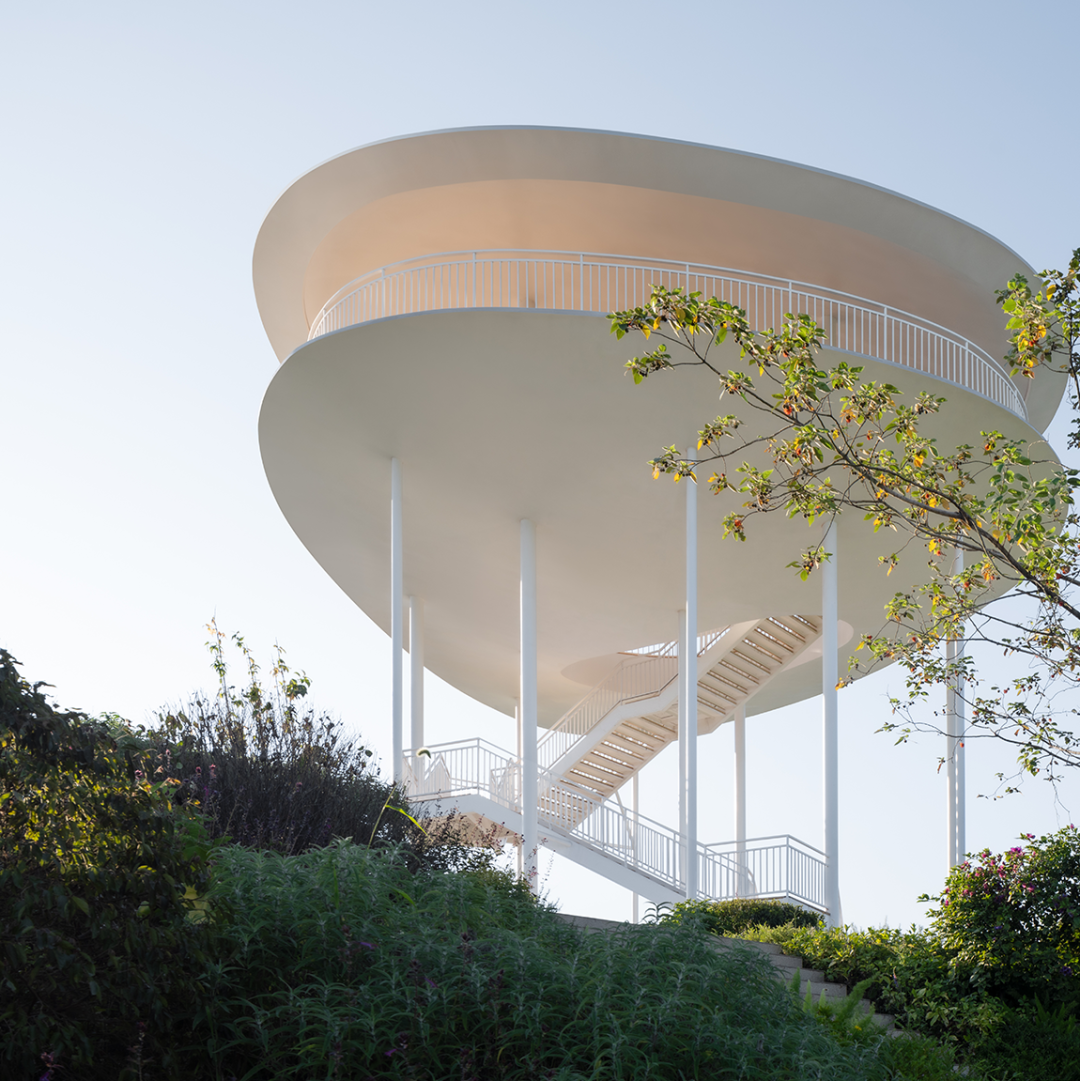

摄影：白川

若以常规钢柱长细比上限120反向测算，景观塔钢柱直径至少300mm，但这无法实现“轻盈、纤薄”漂浮感的设计诉求。因此，我们采用 “高承载力-低延性” 的性能化设计方法，通过提高钢柱的承载力富余突破常规长细比限制，最终实现框架柱直径245mm、长细比150，摇摆柱直径152mm，长细比200。

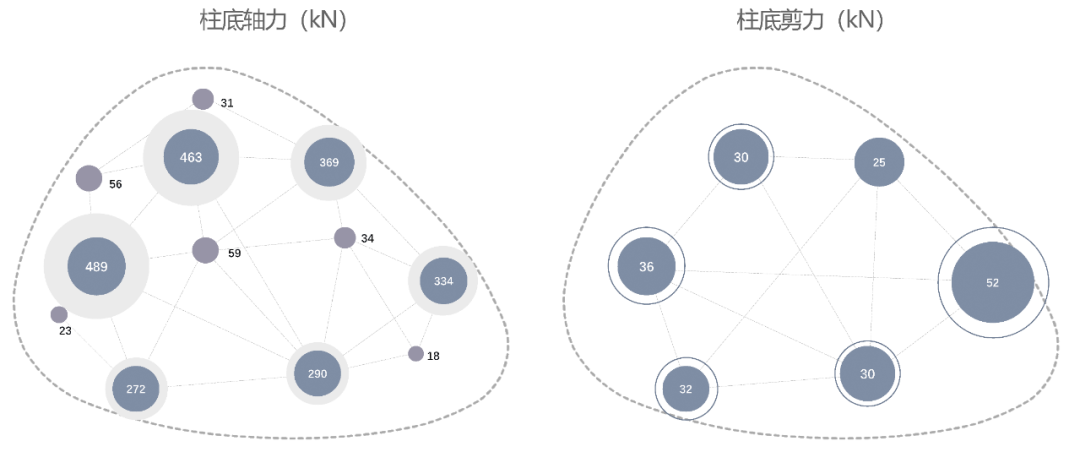

框架柱+摇摆柱的竖向力、抗侧力分担示意 © gad

摄影：白川

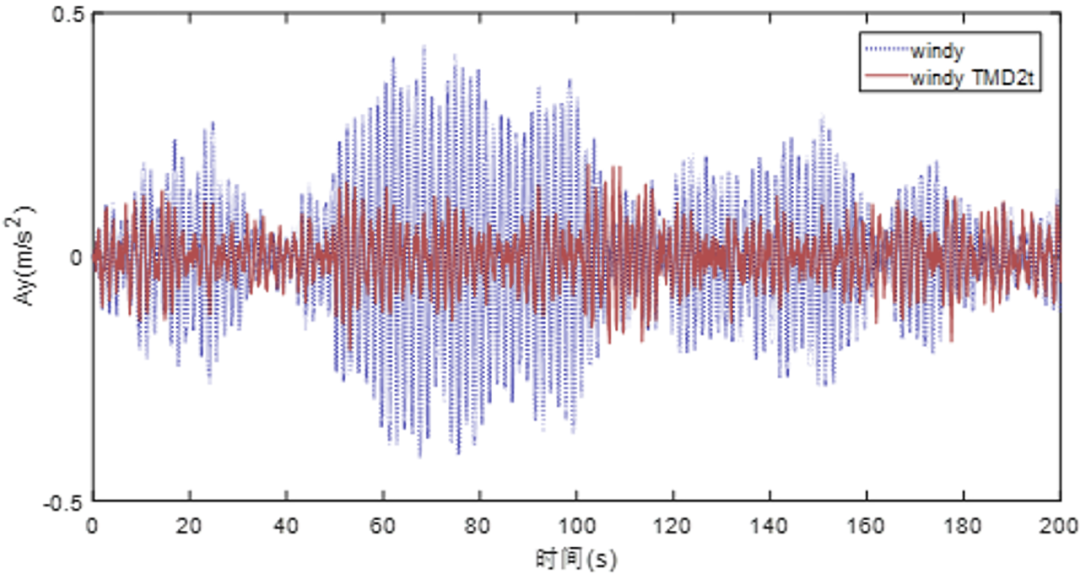

截面直径缩小带来结构侧向刚度削弱，即使承载力满足要求，风和规模人群活动中也会产生可感知的水平向晃动。为了改善体验的舒适度，考虑到结构刚度和重量受施工状况影响较大，项目在主体结构基本完工后进行振动实测，结合电算对体感舒适度进一步分析。最终通过增设4个500kg的调谐质量阻尼器(Tuned-Mass-Dampers，简称TMD)，沿2个主轴方向布置的方式，实现减振效率超过50%。

感性的设计情境与理性的力学逻辑推演在景观塔中融合实现，使其成为一个精妙的建构小品。
