在土木工程中，混凝土结构构件的健康至关重要，由于事故频发，迫切需要更为有效的结构检测手段，捷通技术服务有限公司（GTL）代理的美国LUNA公司的背光反射仪OBR4600。能够实现长距离、分布式、长期稳定、高精度的分布式应变测量。
OBR4600
OBR4600测试钢筋拉伸应变

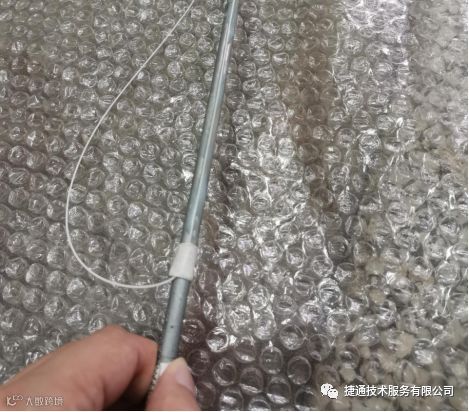

待测钢筋表面用胶水粘贴一根紧缩套管光纤（普通单模光纤），如下图所示。
待测钢筋表面粘贴光纤

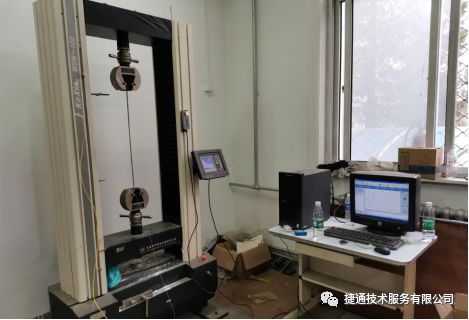

将钢筋固定在拉力计上。
拉力计与控制台
钢筋未拉伸时，用OBR4600扫描获得初始状态，作为参考。此时，拉力为0N， 钢筋应变为0με。
拉力（kN） |
应变（με） |
0 |
0 |
28 |
3866 |
30 |
4148 |
32 |
4396 |
34 |
4736 |
36 |
4983 |
38 |
5305 |

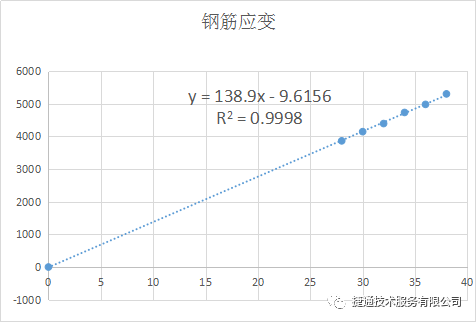

通过测试数据进行线性拟合，拟合优度高达0.9998。表明OBR4600测试可靠性与准确度非常高。相对而言，OFDR分布式光纤传感技术测量速度快、空间分辨率和测试精度高，在钢筋拉伸应变测量中优势明显。
