【会议录播】常规和特种光纤的测试与表征

LUNA公司的测试解决方案能够快速完整地表征光纤特性，促进光纤开发和部署的各个方面。帮助科研人员了解新型光纤的特性，帮助光纤制造商优化制造工艺，帮助用户快速鉴定已部署的光纤链路。

OBR 6200系列是Luna公司的新型便携式背光反射计，具有超高空间分辨率、瑞利散射级的灵敏度，用于对部署在航空航天、海军、数据中心和工业应用中的光纤网络进行检测和故障排查。OBR 6200系列采用光频域反射技术测量分布式回损（RL）和插损（IL），空间分辨率可达亚毫米级，同时具有高精度和高动态范围。

• 完全便携且坚固耐用

• 建立和分析回损、插损与长度的对应关系

• 空间分辨率最高可达 80 μm

• 探测和精准定位反射事件

• 精准测量光路长度

• 自动探测事件点

• 单双通道可选

• 部分型号拥有IP65和MIL-STD 认证

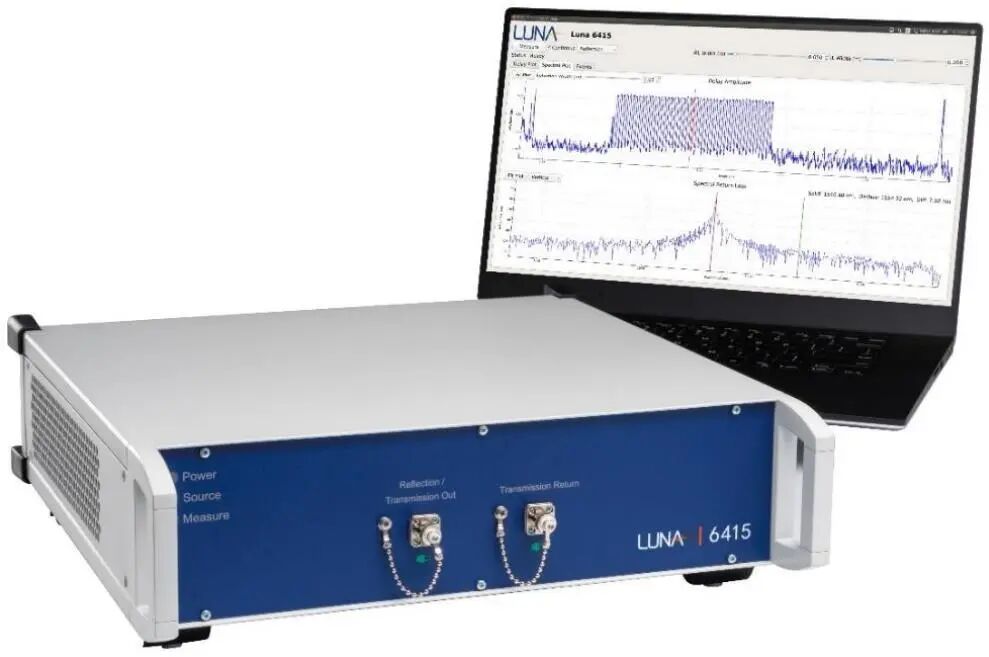

Luna 6415光器件分析仪主要用于分析无源光器件和模块，其测试速度快且易于操作。可以测试插损（IL）和回损（RL）分布，以及器件长度，具有反射和透射两种测量模式。Luna 6415光器件分析仪采用光频域反射技术（OFDR），通过探测背向瑞利散射光或者透射光获取其与距离的函数关系。Luna 6415作为光子集成电路和硅光芯片的理想分析仪，得益于其超高的灵敏度和空间分辨率（20μm）。Luna 6415单台仪器通过选择反射或者透射模式就能完成IL、RL、长度等所有测试，大大降低了测试成本，同时简化了测试流程。相比其它测试系统，将大大增加测试产量。

• 回损（RL）和插损（IL）分析

• 反射和透射模式分析器件

• 光路长度方向上的回损分布

• RL和IL的光谱分析

• 探测和精准定位反射事件和测量光路长度（长达100米）

• 优化生产测试的速度、空间分辨率和精度：20μm采样分辨率

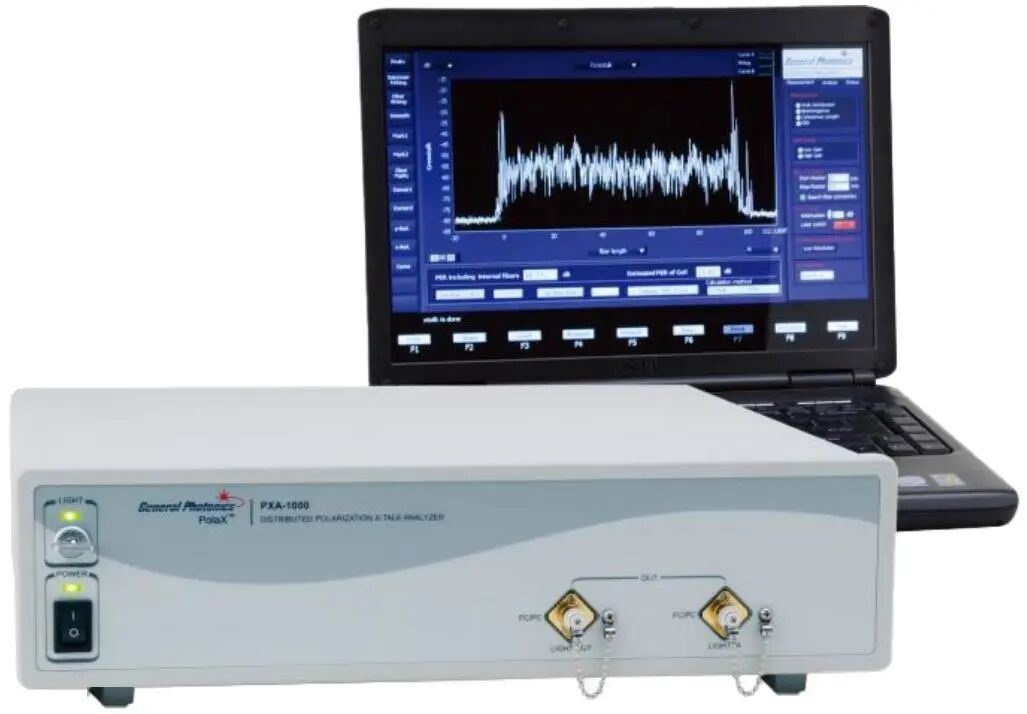

PXA 1000分布式偏振串扰分析仪是一种白光干涉仪，它是通过分析沿着保偏光纤方向的应力感生的偏振交叉耦合来获取空间分布的应力信息。PXA 1000 将保偏光纤本身作为传感介质，无需复用多种光纤光栅进行传感。与基于光栅的系统相比，可以获得更高的空间分辨率。并且由于不存在分离的感应单元，该系统更容易安装和校准，它是监测桥梁，隧道，大坝，石油管道以及建筑等空间分布的结构变化的理想选择。

• 分布式偏振串扰、双折射、拍长和PER测量


• 偏振串扰灵敏度：-80 dB（标准）

• 高空间分辨率：6cm（PM光纤）

• 光纤长度测量范围：3.1km

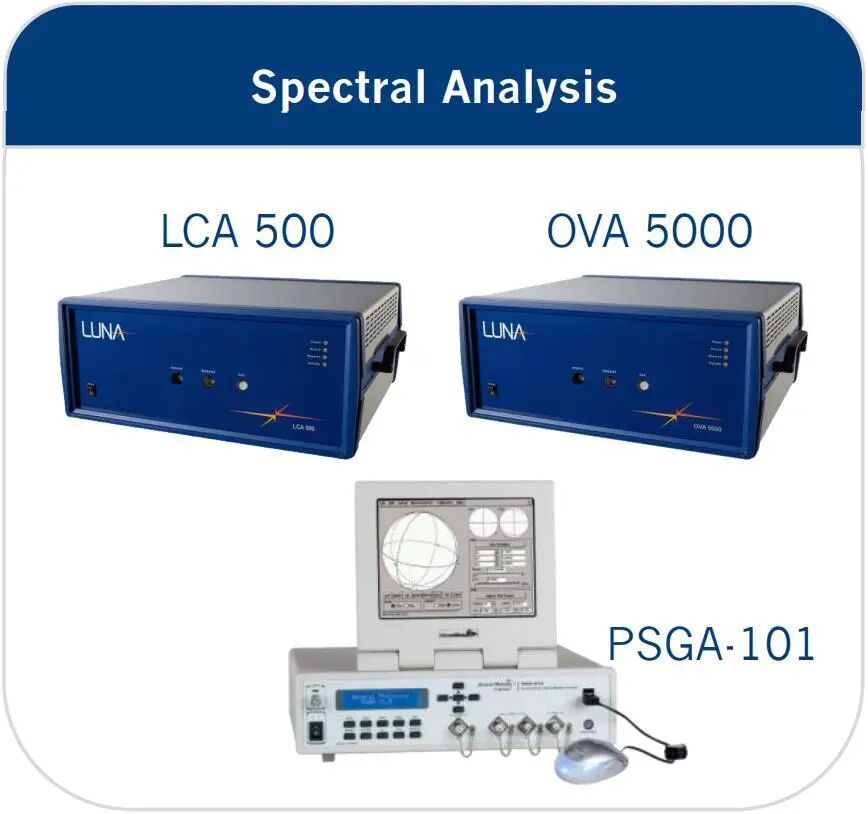

OVA 5000光矢量分析仪是快速、准确、经济的测试设备，用于现代光网络设备的损耗测试、色散测试和偏振测试等。它是理想的工具，用于单连接，光器件的全参数测试，从耦合器到特种光纤和其他诸如光纤光栅、阵列波导光栅，自由空间滤波器，可调谐器件，放大器等等，只要通过可调谐激光器的一次扫描就可以得到。利用OVA5000，DWDM器件的研发费用，生产费用和市场周期能都减少60%。

• 单次测量，就可以获取器件的所有参数，最长能够涵盖150m长度

• 在3s时间内，全C波段和L波段特性测试

• 在C、L、O波段都具有超高分辨率

• 全部的偏振响应

• 实时测量

• 友好的用户界面

OBR 4600光纤背光反射计，用于光器件/模块和短距离光网络的测试和故障排除。OBR 4600超高空间分辨率基于瑞利背向散射，空间分辨率10微米，零死区，能够集成温度和应变测试，最长测试范围可以达到2km。提供卓越的测试结果和故障排除功能，在短时间内快速获取所需参数。

• 定位并诊断光纤的弯曲、熔接、连接和断裂等各类故障

• 定位短距离光网络中所有存在插入损耗的位置

• 检查器件内部评估每一个连接处的RL和IL

• 在7s之内，能够以10微米的分辨率测量30m长的光纤

• 最高以3Hz的频率连续测量1m的光路

• 测试和排除短距离光网络故障（<2km）

• 光纤组件的自动检验

• 监测光网络或光模块内温度或应变分布情况
