点云叠加模型
绘制老旧小区立面
是种什么体验？

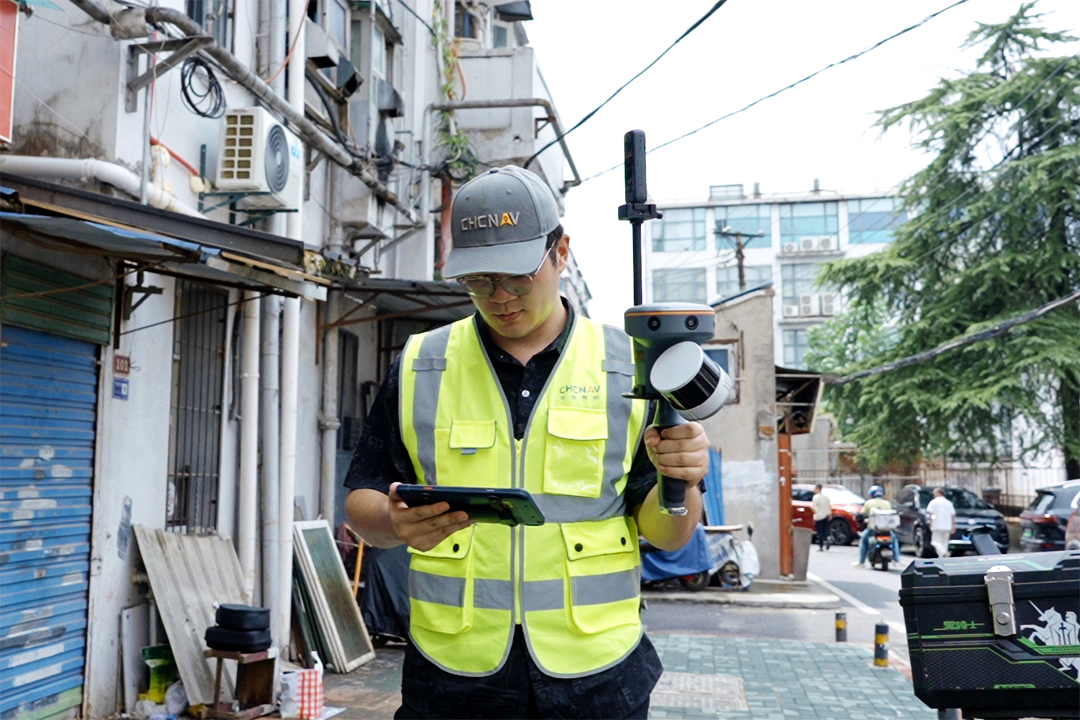

8月初，CoProcess 2025 刚发布，华测导航合作伙伴江西复徕航空科技有限公司的成员就把电话打到了武汉：“我们要给一座上世纪90年代的老旧小区做立面改造测绘。航测＋如是RS10把高层建筑扫得滴水不漏，近地面也做到了‘应采尽采’，可内业出图遇到了问题。”
使用CAD绘图，这两大难题可生生拖住了工期。
CAD无法直接加载航测模型数据，只能在模型上人工量取距离，再凭感觉绘制到立面图上，精度很难保证。
建筑结构错综复杂，墙角进退、阳台凹凸、管线穿插，全靠人肉判读。为了不出错，需要同时开4个CAD软件外加1个模型浏览器，来回切换对图，效率直线下降。
于是，他们把目光投向了刚刚上线的 CoProcess 2025 ——想看看这款新软件能不能把“测得准”真正变成“画得顺、画得快、画得好”。
下面一起来看看CoProcess 2025“真刀实枪”的表现如何？
又有哪些经验能够助大家在项目中事半功倍？
模板导入
第一步不是导入采集的数据，而是导入模版（划重点）。通常情况下，甲方会给到模版，其中会包含图层样式和图例。
本次项目中，合作伙伴选择采用先前项目的立面DWG文件作为模版，而CoProcess 2025能够兼容全版本DWG文件，自动识别并加载图层，故无需人工二次设置图层，作业效率得以提升。
导入模板后，软件载入全部图层、图例信息
数据加载
快速的数据加载和流畅显示性能，是提高绘图效率的先决条件，为此CoProcess2025延续了CoProcess2.0 海量数据流畅处理的强大性能与智能化算法。
本次项目中，作业员将10GB点云数据与1GB倾斜模型数据导入软件，依然能够做到流畅显示、不卡顿。
注：此处使用的计算机配置为
Intel i5处理器，16GB内存，NVIDIA 1060显卡

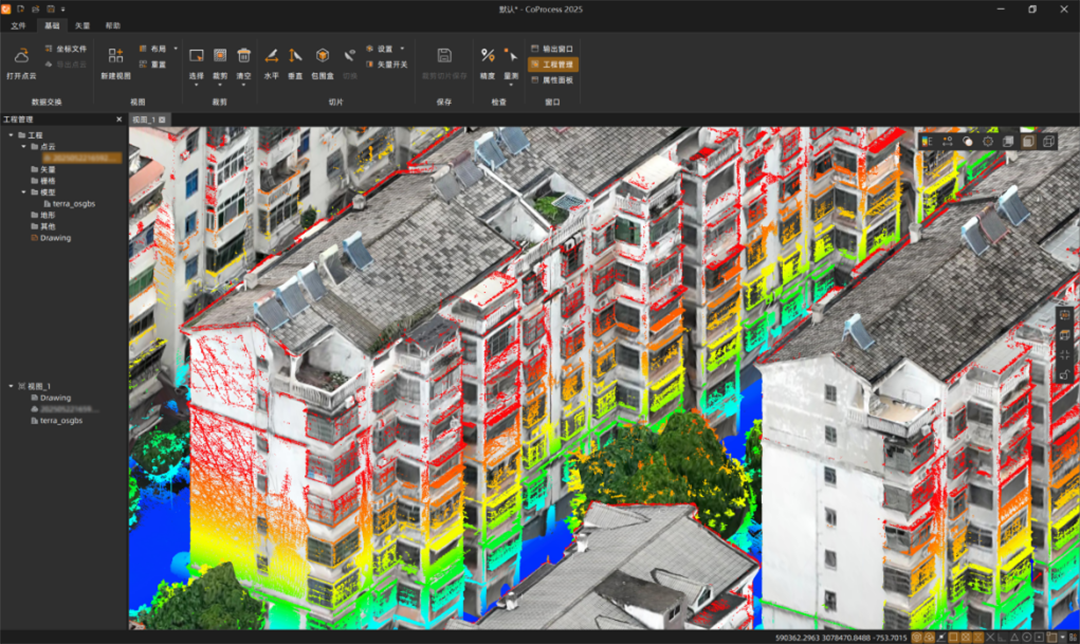

点云与模型叠加显示
绘制立面
(1) 创建立面
CoProcess 2025支持平面轮廓自动切立面功能，作业员仅需绘制平面轮廓，软件即可自动提取立面，避免人工剖切立面产生误差。
(2) 绘制结构轮廓

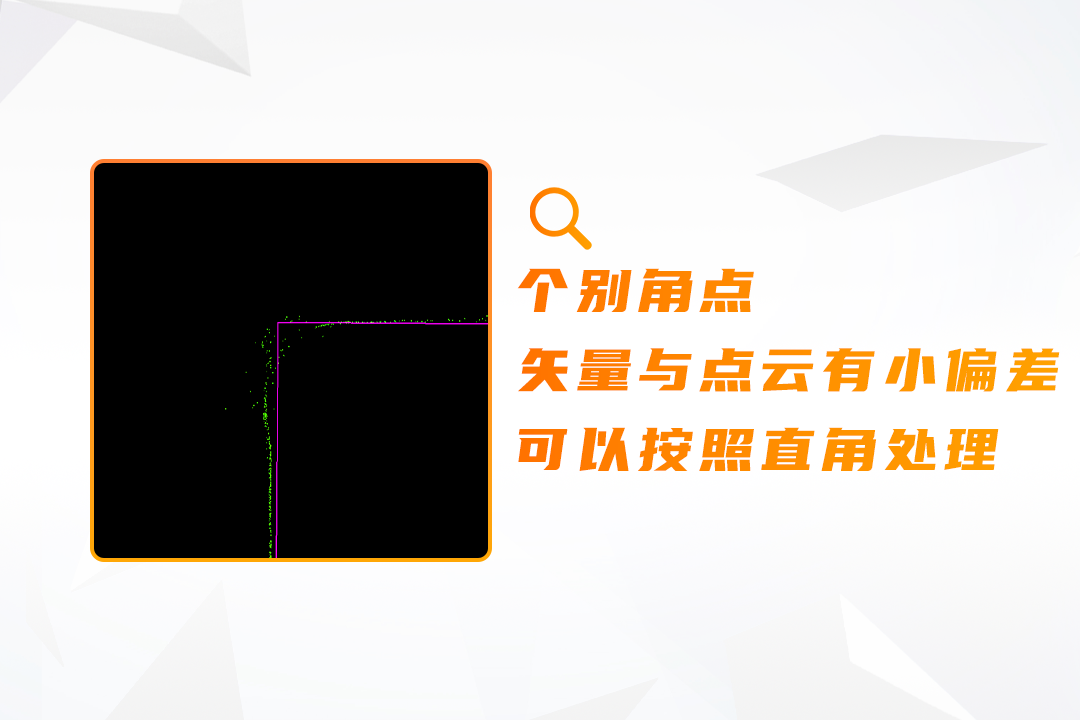

在绘制窗框等结构轮廓时，作业员采用深度渲染模式视图。该模式下，建筑复杂结构的边缘轮廓更加直观可辨，辅以倾斜模型，边看边画，大幅提升了绘图效率和效果。

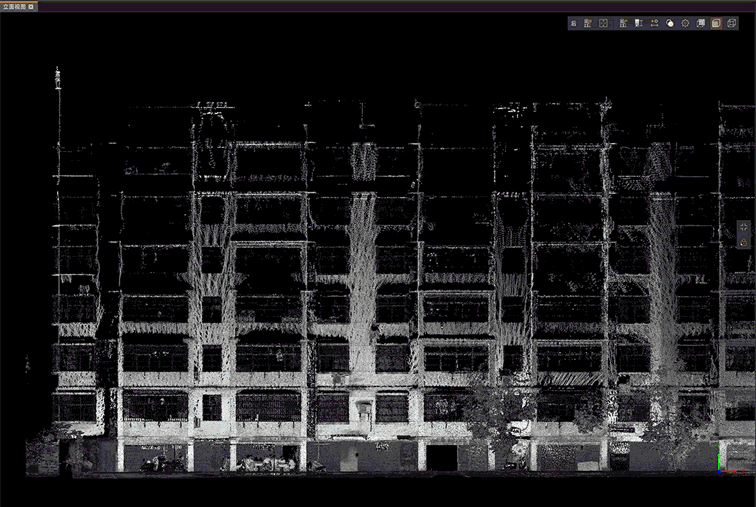

右侧为深度渲染模式下的点云数据
(3) 高层建筑立面绘制
由于老旧小区树木茂盛，阳台结构突出，如是RS10测量系统无法扫描高层建筑的点云数据。在此情况下，屋顶及露台等建筑绘图就需要倾斜模型作为参考。

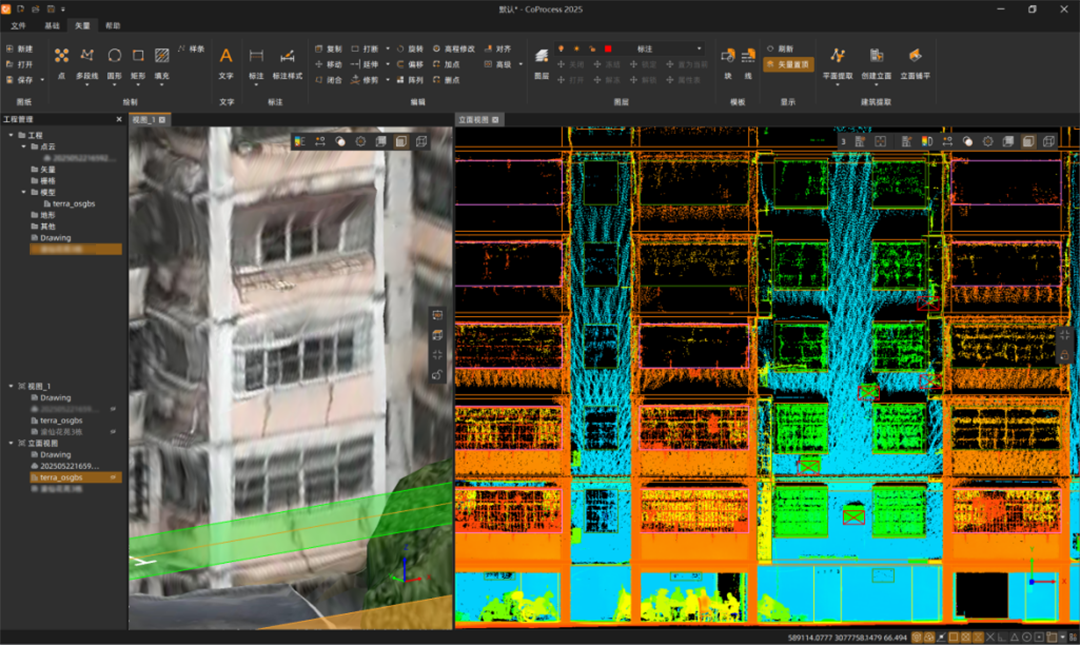

相比于，先在模型软件里量尺寸，再回 CAD 画图的做法，CoProcess 2025 支持点云+模型一键叠加，直接绘图，更加便捷高效，让作业效率翻倍提升。
注：为了让线条更清晰显示，这里进行了加粗处理
一般来说，4-6层的房屋立面结构与1-3层大致相同，绘制时可根据住宅房屋的建设规律，采取相同尺寸逐一绘制，也可以使用阵列或复制功能，进行批量绘制。（实际情况建议参考模型或现场照片）
绘制完基础的立面结构轮廓后，就需要将立面放倒成平面图，并进行下一步填充、尺寸标注、文字注记等操作。
(4) 立面平铺
CoProcess 2025 支持立面平铺功能，可一次性放倒一栋建筑的所有立面，智能又高效。
图幅整饰
(1) 填充整理
CoProcess 2025 支持块、填充、文字以及标注功能，立面绘制完成后，作业员直接整饰输出成果CAD图。

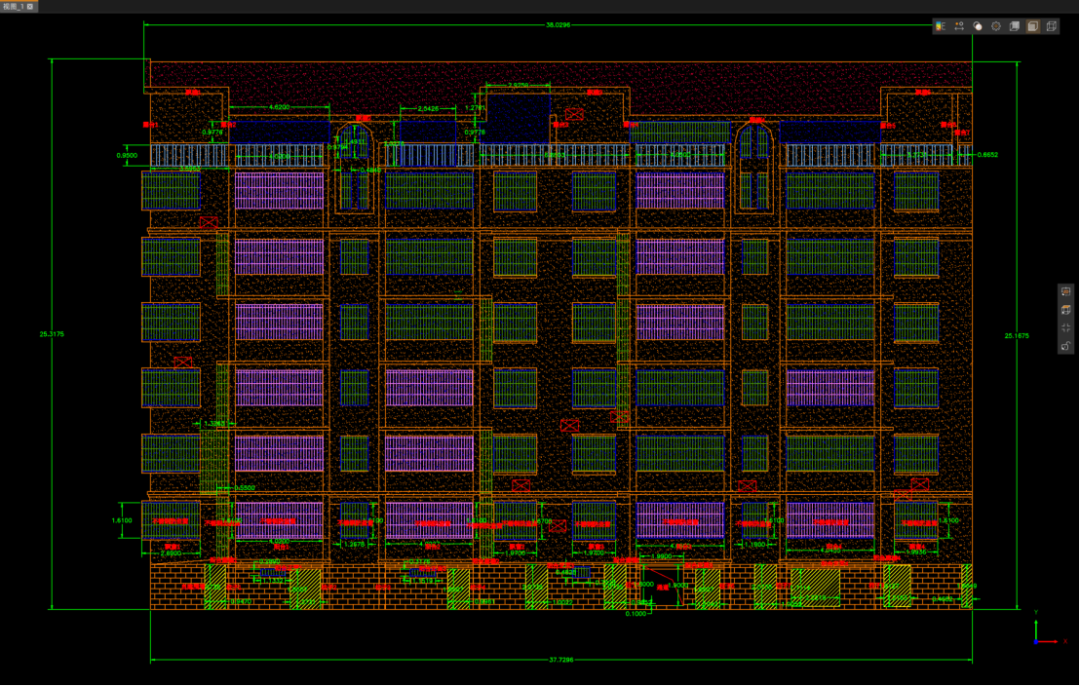

整理后的全部立面图
整理后的全部立面图
面积统计
作业员通过不同的填充图例分类统计面积，并按照项目要求完成面积统计表。

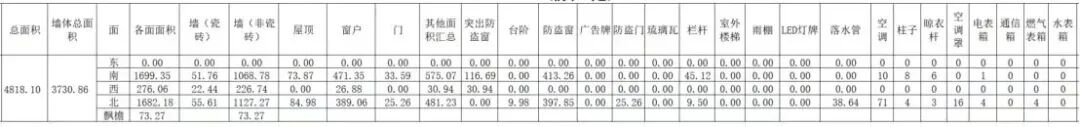

立面面积统计表

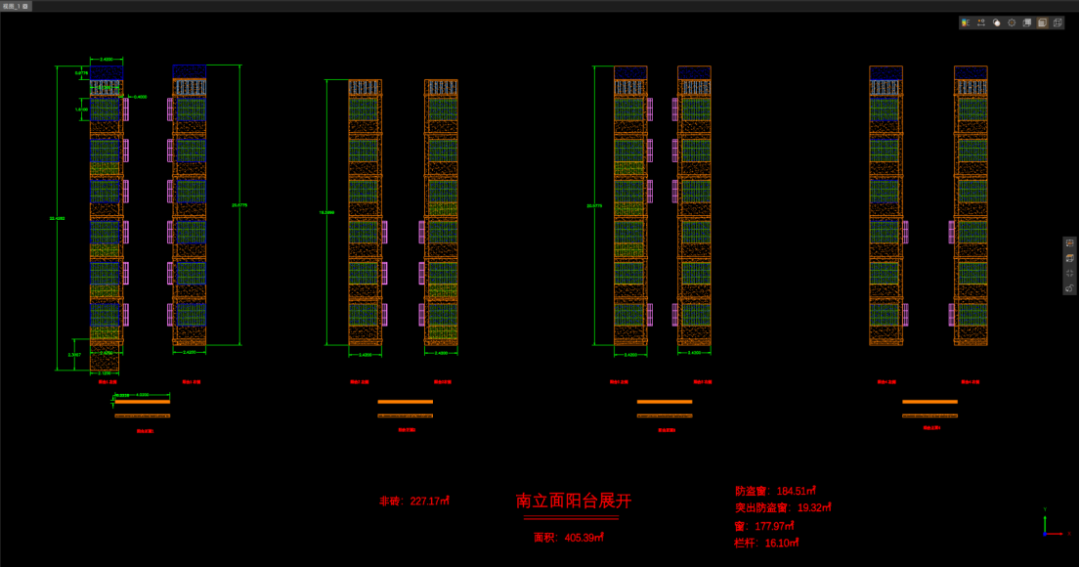

阳台展开图

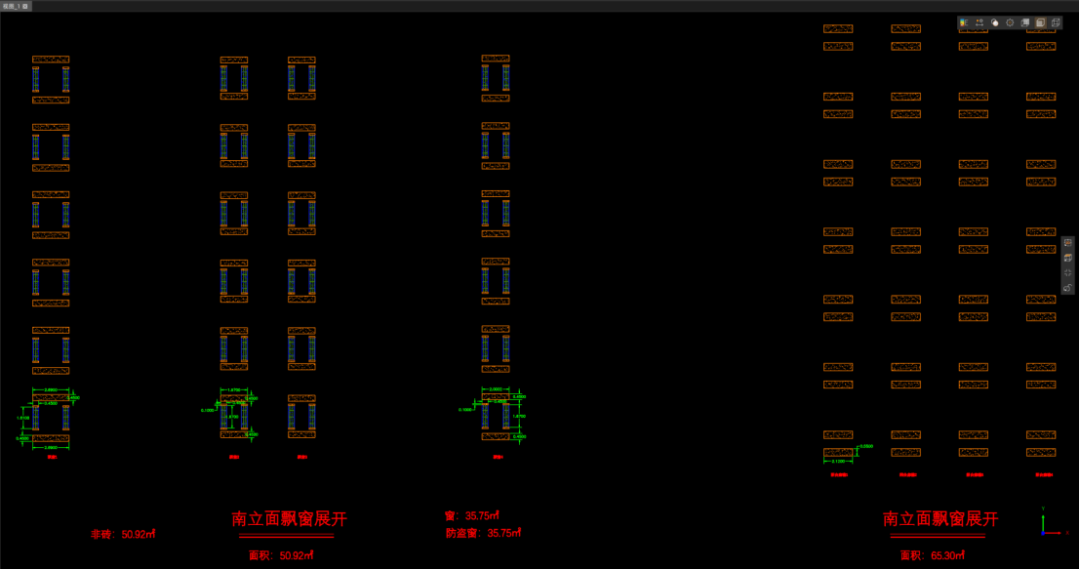

飘窗展开图

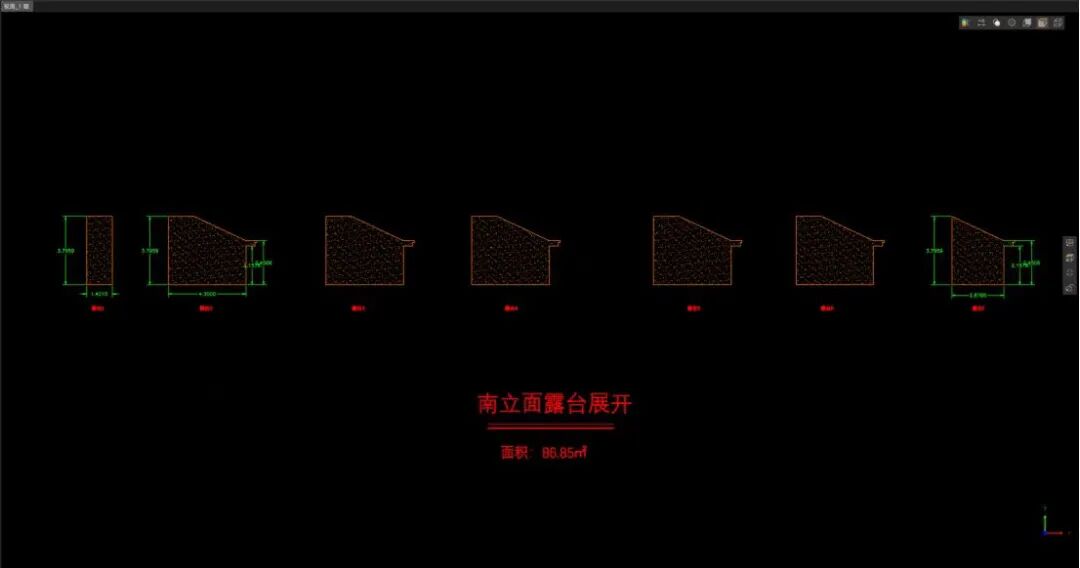

顶层露台展开图
