开启M系列控制器编程教学新篇章，学习高级课程——Sysctrl Studio软件如何导入DXF文件，让我们踏上学习之旅！
前期准备
软件：Sysctrl Studio（PLC编程软件）
硬件：M系列控制器（以M512为例）
导入DXF文件

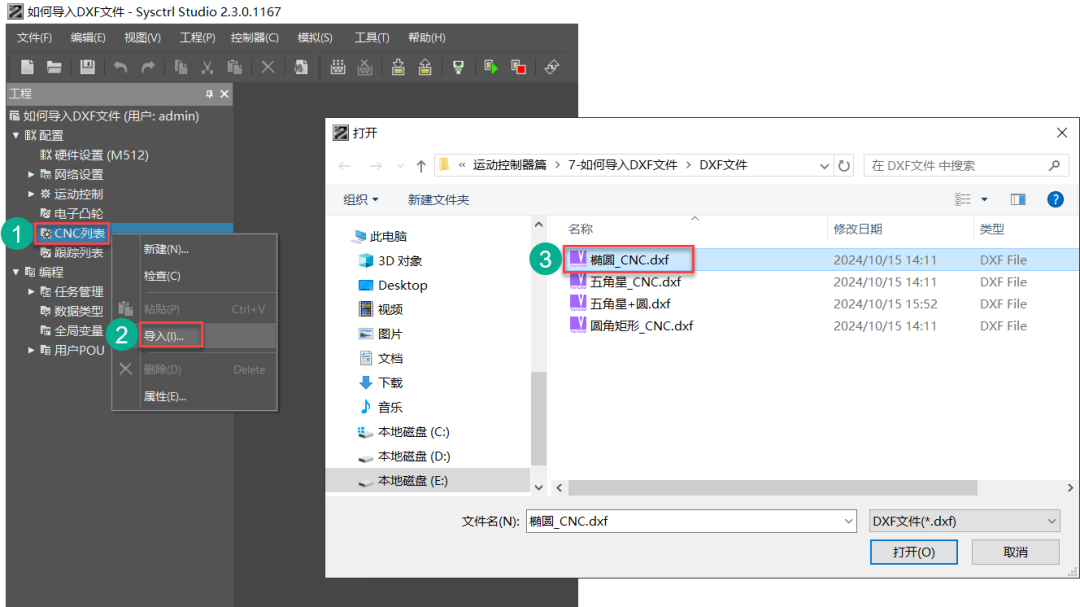

（1）点击【CNC列表】>>右击【导入】>>选择要添加的DXF文件

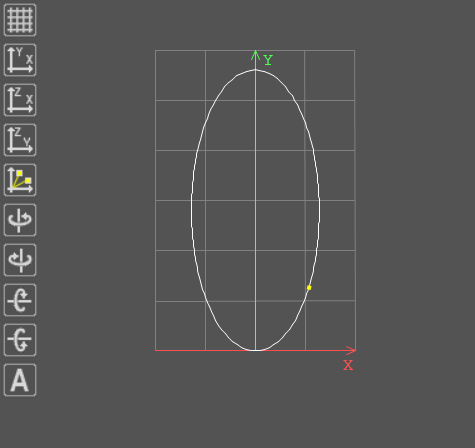

（2）DXF文件示例
跑 G Code程序

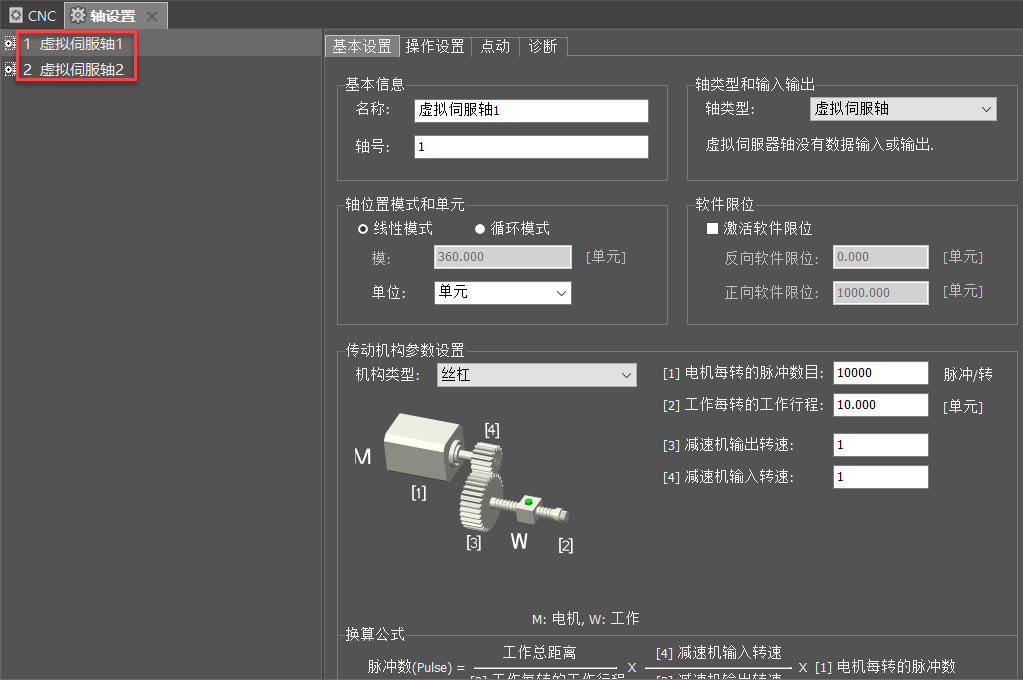

第一步：建立两个虚拟轴（演示用的虚轴，分别表示X轴、Y轴）

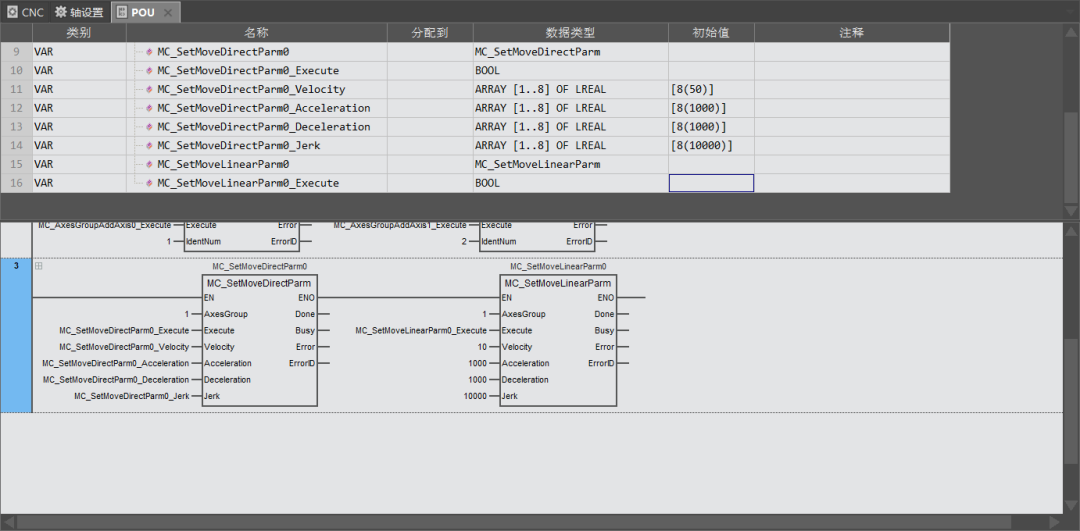

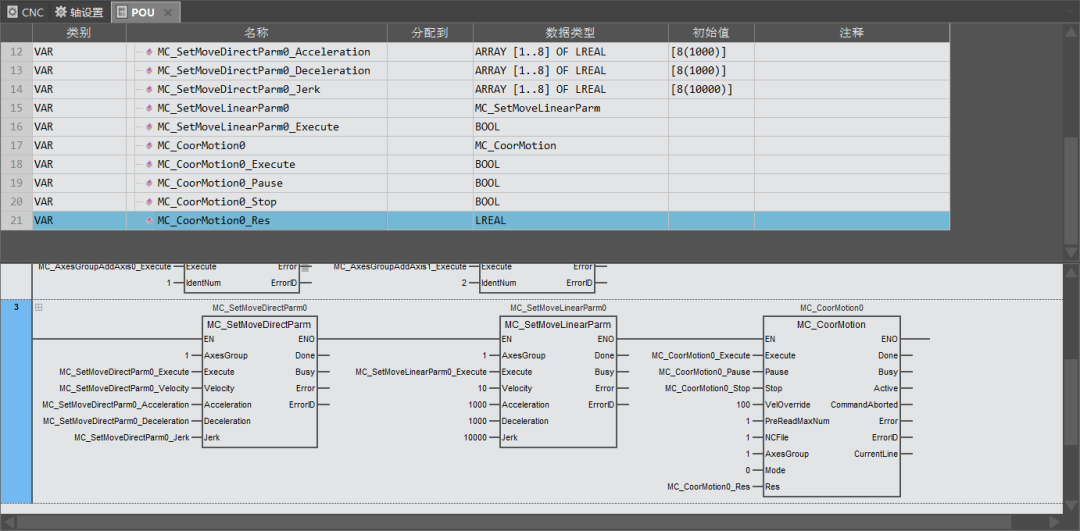

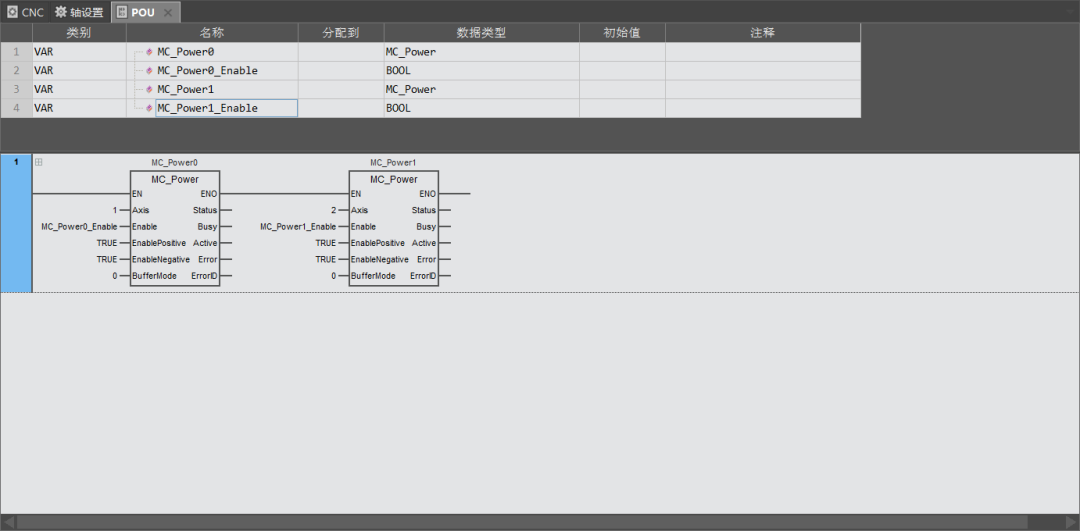

第二步：建立POU工程
左右滑动查看更多
第三步：下载程序

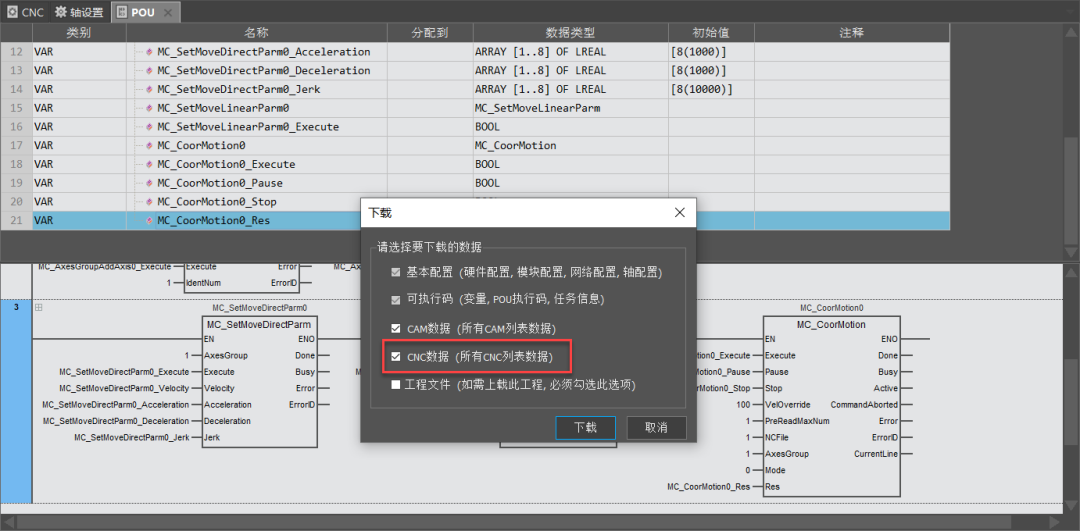

下载程序需要勾选【CNC】数据
第四步：跟踪列表

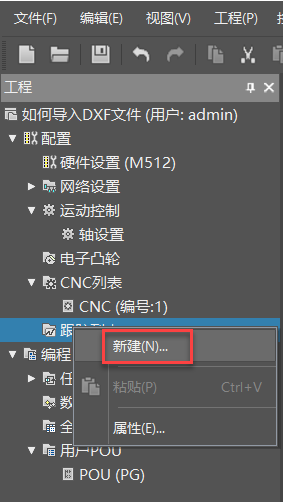

（1）右击【跟踪列表】>>点击【新建】
（2）修改采样间隔，添加跟踪变量
第五步：演示结果
CNC代码
TRACE抓取
更多资料
更详细的指令介绍，请点击下方 “阅读原文” 查看《M系列控制器_运动控制指令手册》。
✦
