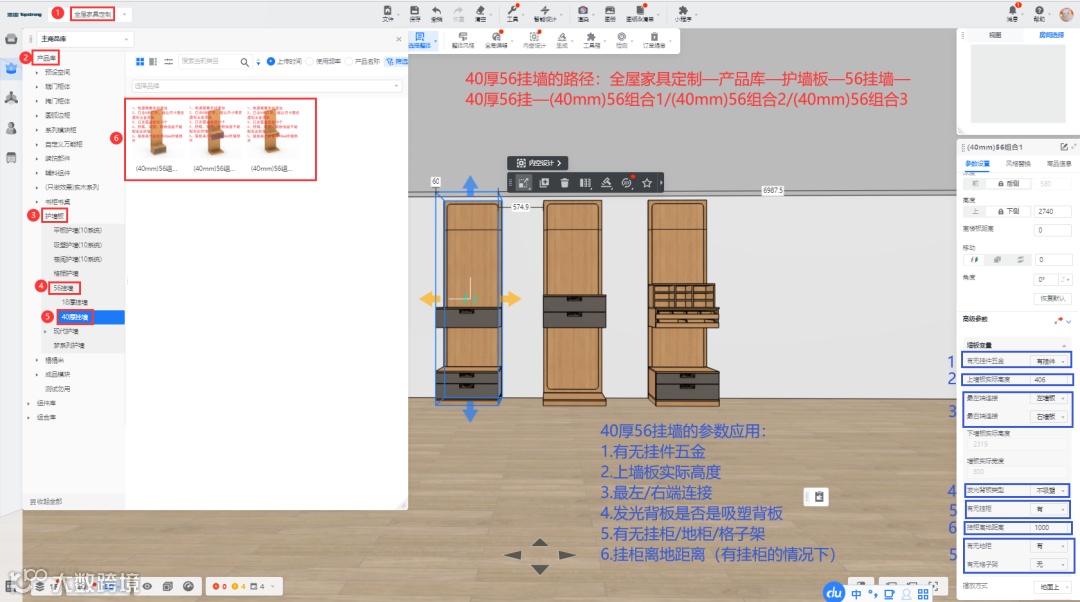

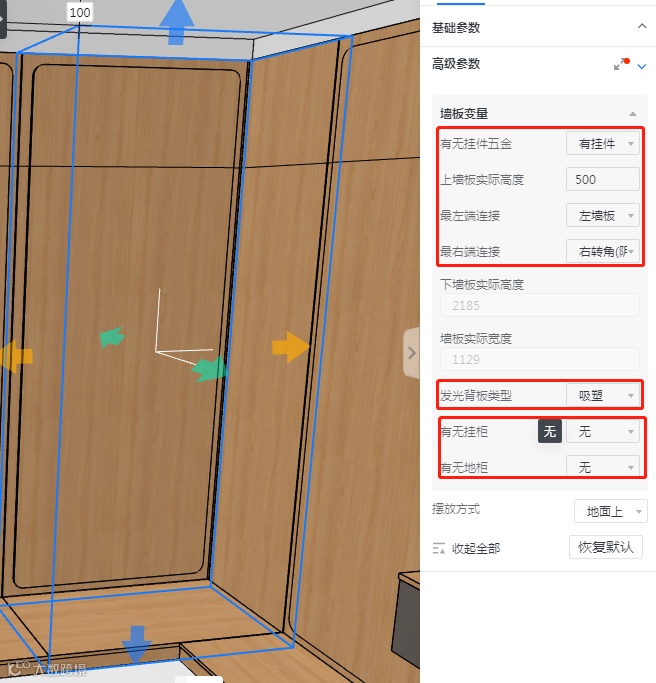

40厚56挂墙路径与参数应用
304≤W≤1204
D=580
1815≤H≤3015（注：当H＞2415mm，墙板会自动分段）
1.有无挂件五金：有挂件、无挂件
2.最左/右端连接：左封板、左墙板、左转角（阴角）
3.上墙板实际高度：300≤H≤600
4.发光背板类型：吸塑、不吸塑
5.有无挂柜、地柜、格子架
6.挂柜离地距离为(有挂柜的情况下）：252≤H≤1000
如下图：
2

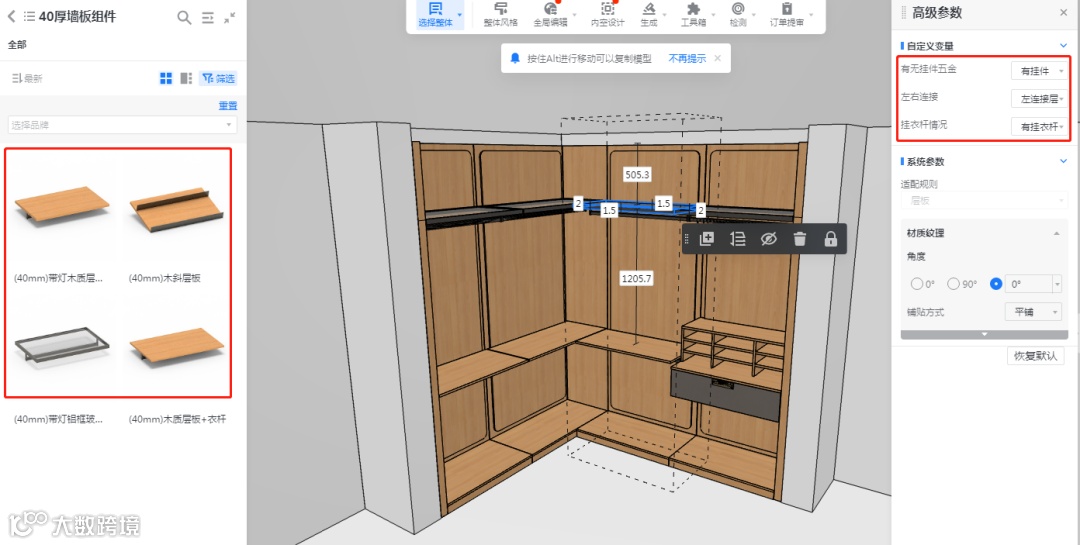

40厚56挂墙组件路径与参数应用
全屋家具定制—组件库—护墙板组件—40厚墙板组件—(40mm)带灯木质层板+衣杆、40mm)木斜层板、(40mm)带灯铝框玻璃层板+衣杆、(40mm)木质层板+衣杆

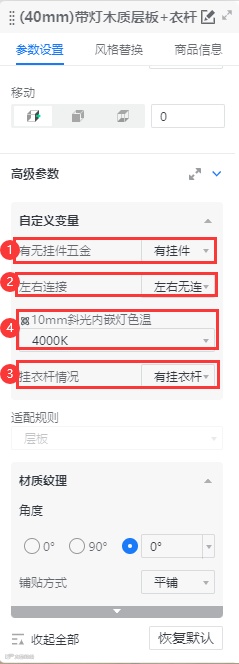

(40mm)带灯木质层板+衣杆
1.有无挂件五金：有挂件、无挂件
2.左右连接情况：左右连接（连层板/挂柜）、右连接层板/挂柜、左连接层板/挂柜、左右无连接
3.有无挂衣杆：有挂衣杠、无挂衣杆
4.10mm斜光内嵌灯的色温：3000K、4000K
如下图：

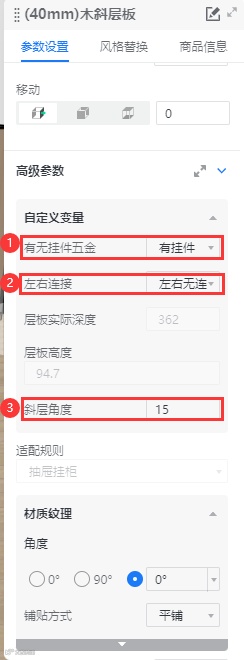

(40mm)木斜层板
1.有无挂件五金：有挂件、无挂件
2.左右连接情况：左右连接（连层板/挂柜）、右连接层板/挂柜、左连接层板/挂柜、左右无连接
3.斜层角度：0-90
如下图：

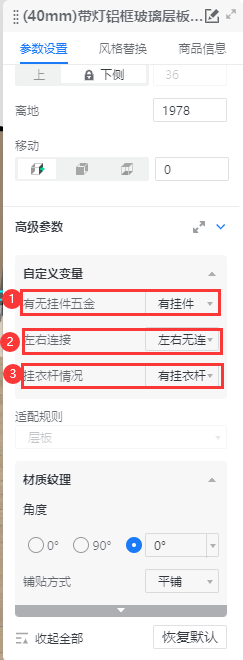

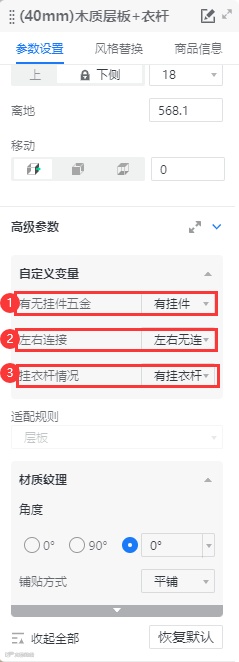

(40mm)带灯铝框玻璃层板+衣杆/(40mm)木质层板+衣杆
1.有无挂件五金：有挂件、无挂件
2.左右连接情况：左右连接（连层板/挂柜）、右连接层板/挂柜、左连接层板/挂柜、左右无连接
3.有无挂衣杆：有挂件、无挂件
如下图：
3
举例说明

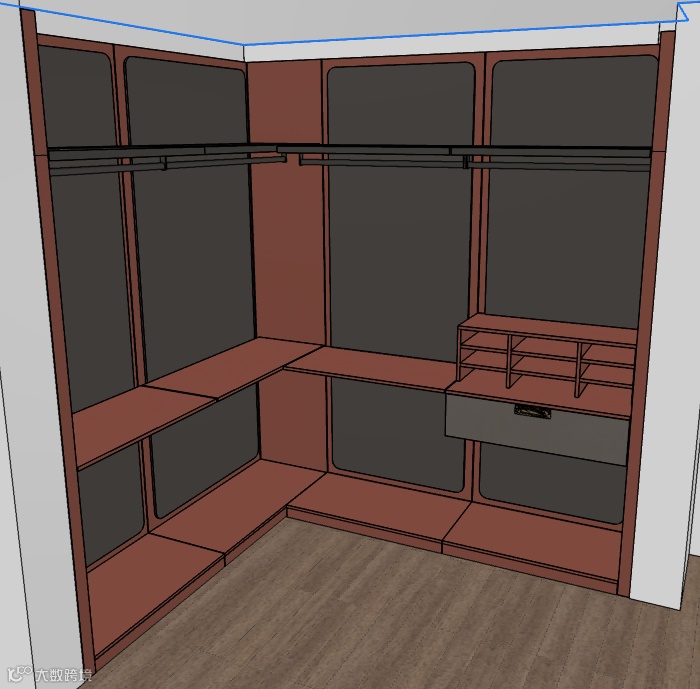

演示场景：需下一组款式如下图的40mm56挂墙
第一步

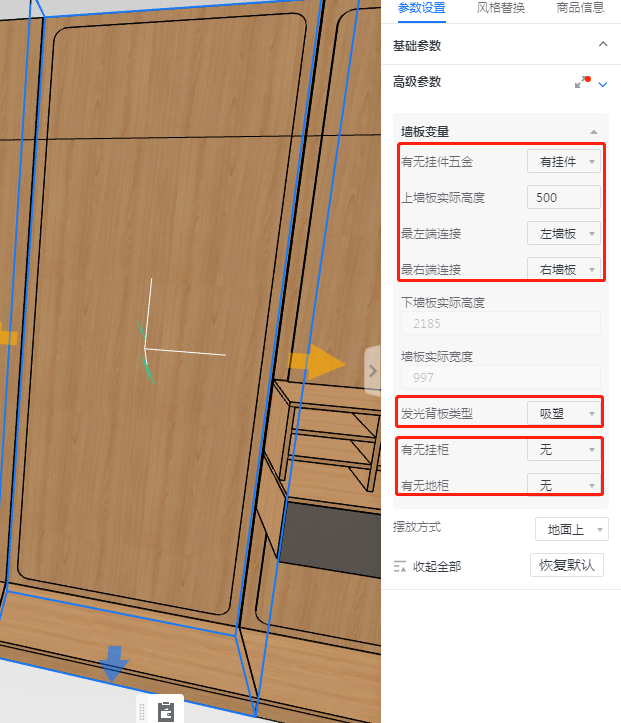

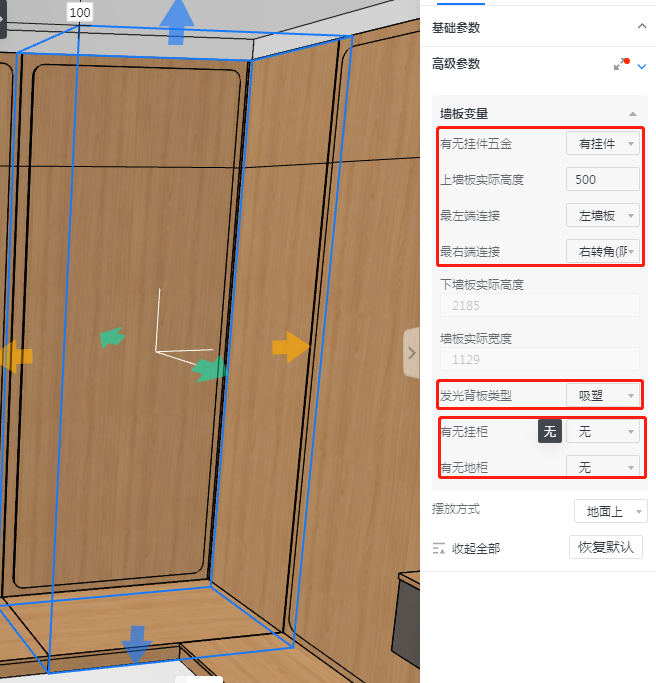

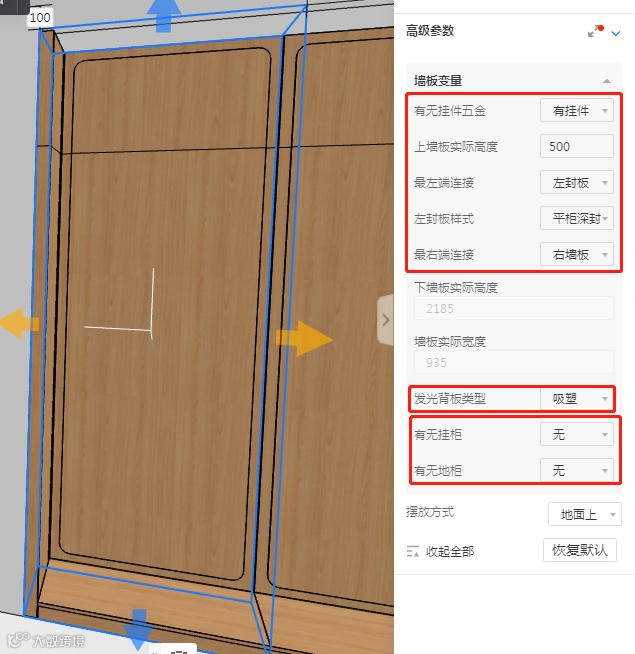

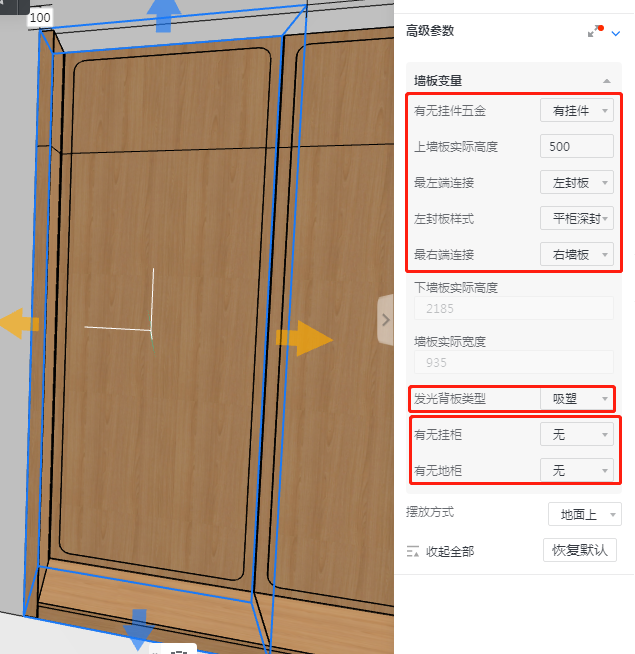

在产品库—护墙板—56挂墙—40厚挂墙，并按需设置好相关基础参数；如图：
第二步

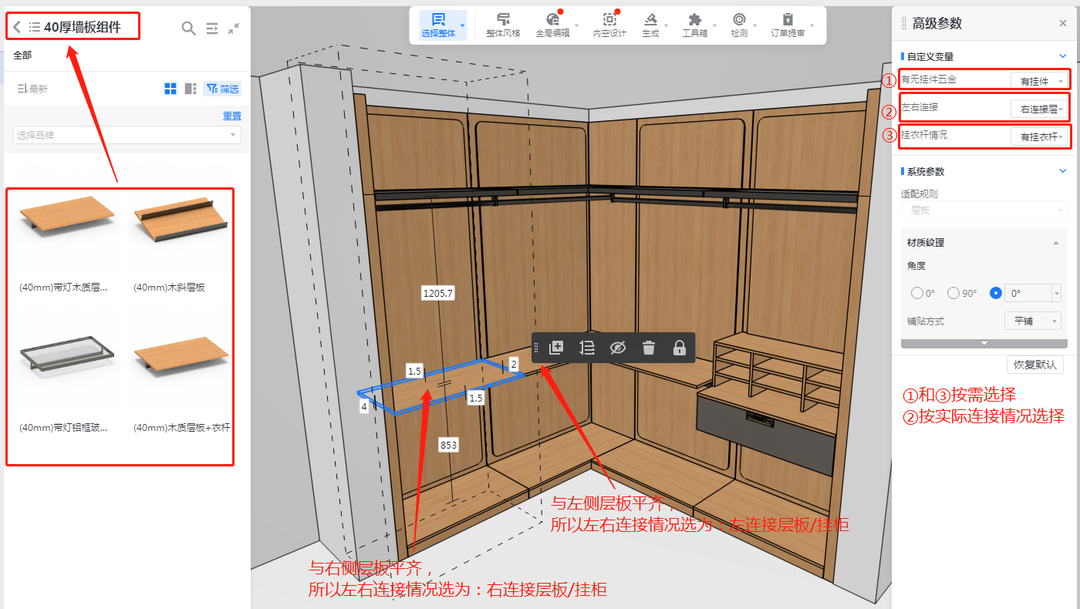

按需求拖出组件库—护墙板组件—40厚墙板组件；如图：
注意：
当两块层板平齐时，按场景判断左右连接，选项为：左右连接（连层板/挂柜）、右连接层板/挂柜、左连接层板/挂柜；
当两块层板不平齐时，左右连接选项为：左右无连接。
右连接层板/挂柜、左连接层板/挂柜使用场景：

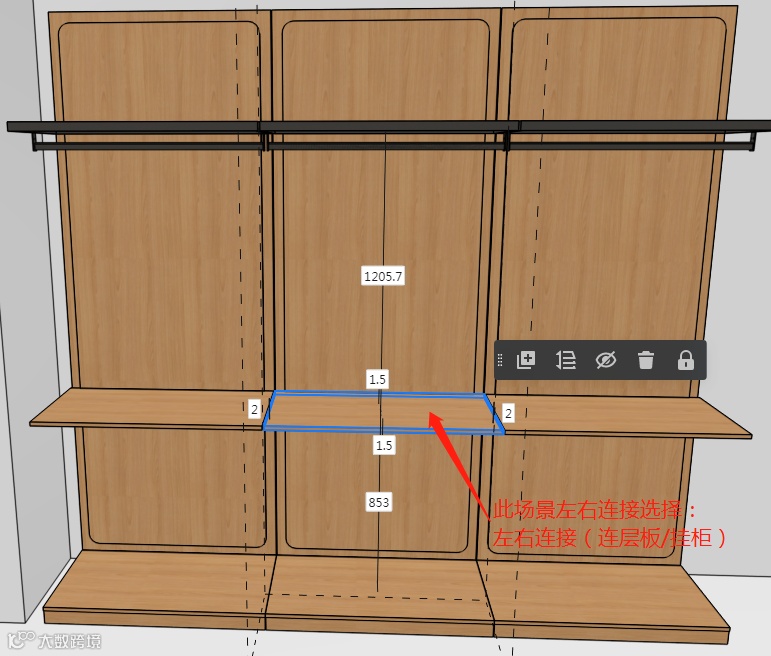

左右连接（连层板/挂柜）使用场景：

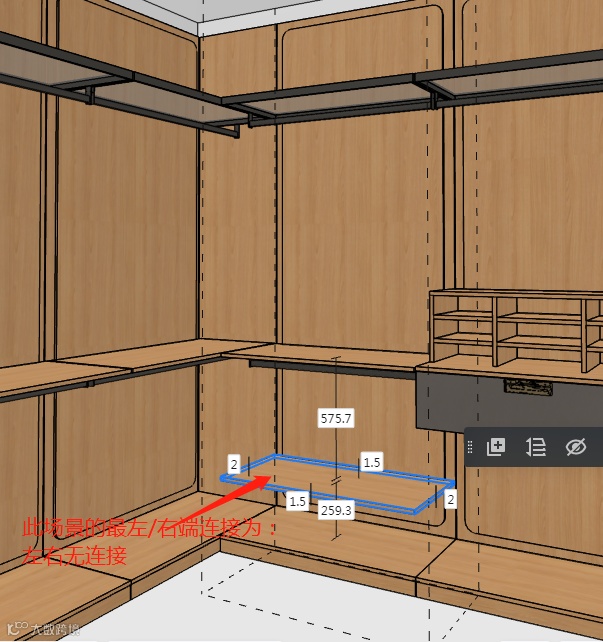

左右无连接使用场景：
第三步

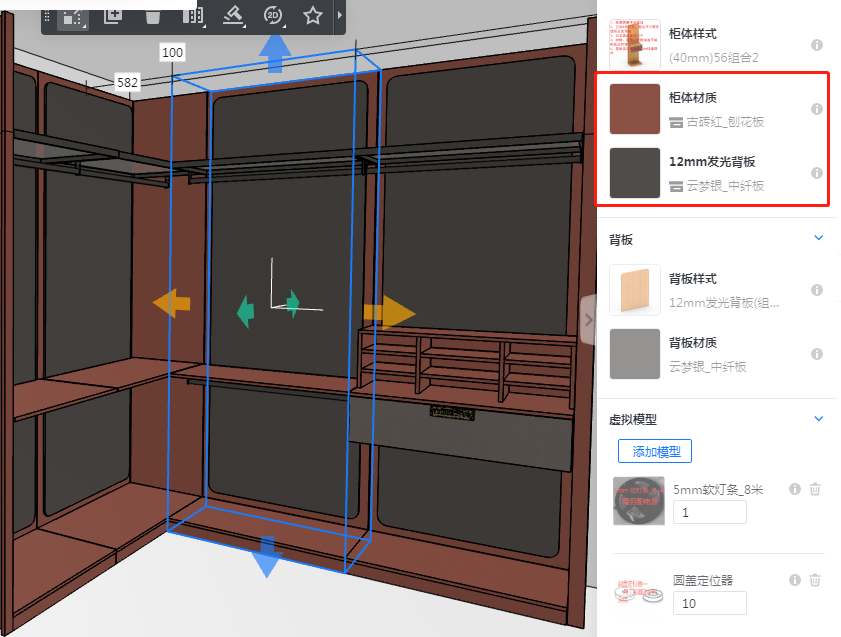

当设置好所有参数时，在风格替换中替换相关区域的花色；如图：
注意：
模型自定义发光背板类型默认为不吸塑，如发光背板类型需为吸塑背板，则需在参数设置—高级参数—墙板变量—发光背板类型设置（发光背板类型决定发光背板可选花色）。
4
注意事项

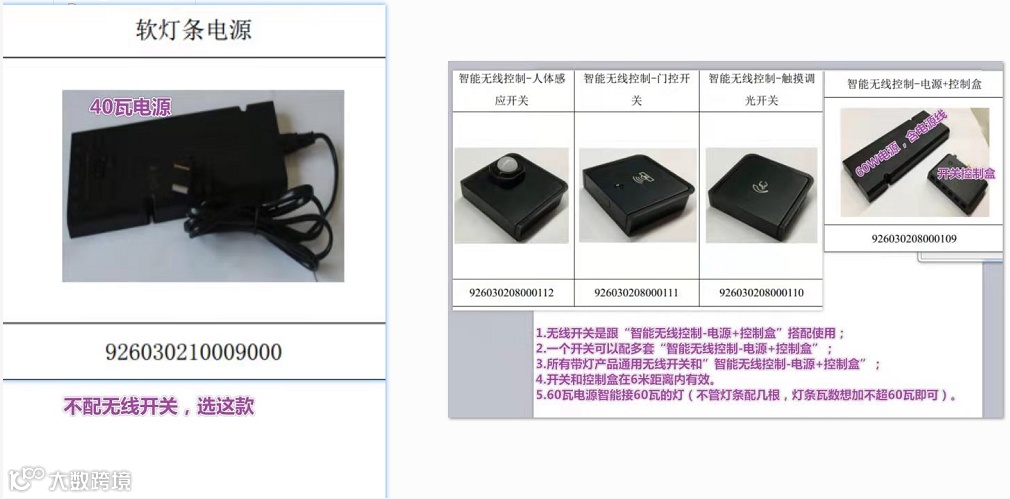

1.电源需要手动添加，在虚拟模型添加。电源与开关选配方式如下图：

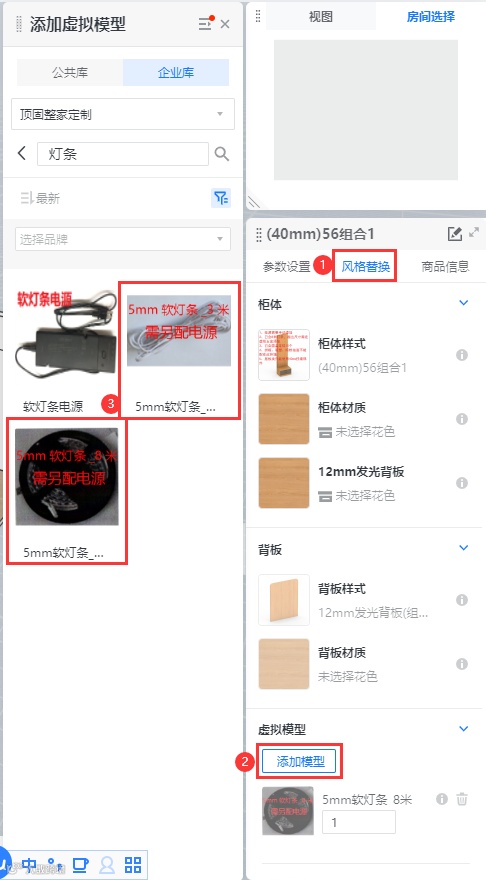

2.40厚56挂墙已包含8米5mm灯条，超出尺寸的灯条需要在虚拟五金里添加对应规格灯条。如图：
3.模型包含圆盖定位10个；
4.40厚56挂墙不能配拼框、吸塑、喷粉抽面；
5.40厚56挂墙只能配40厚墙板组件的配套模型；
6.木质层板与铝框层板深度为495mm，斜面木质层板深度为362mm。
