酷家乐门板库更新说明

酷家乐门板库更新说明

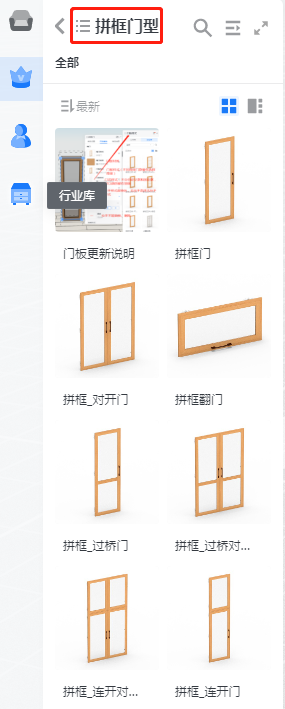

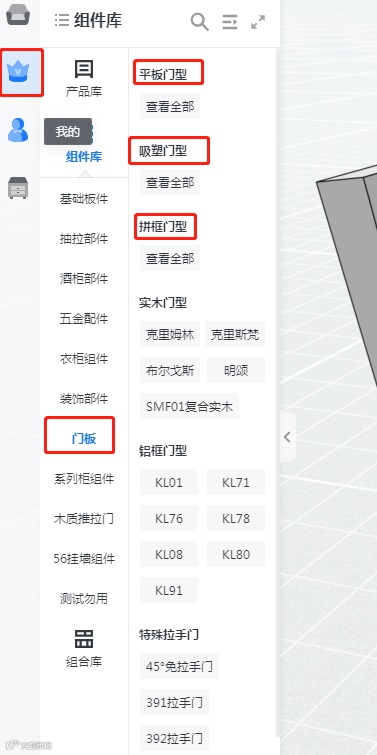

为让前端设计师更简易地做效果图与下单，特此，酷家乐后台把原组件门板库平板门型/拼框门型/吸塑门型模型合并统一

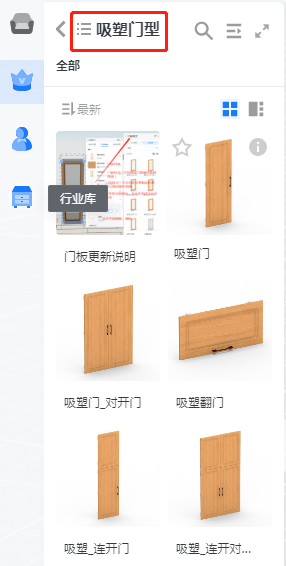

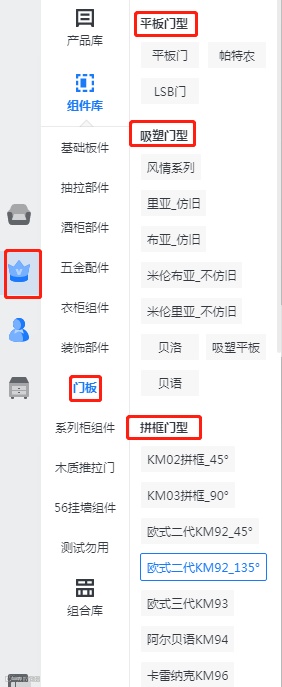

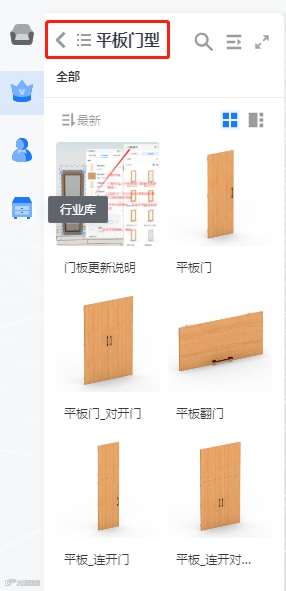

合并后此三类门板不再以系列区分模块，门板选项也比以前简洁了，具体如图所示：

1

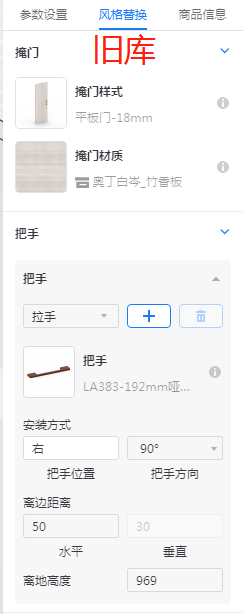

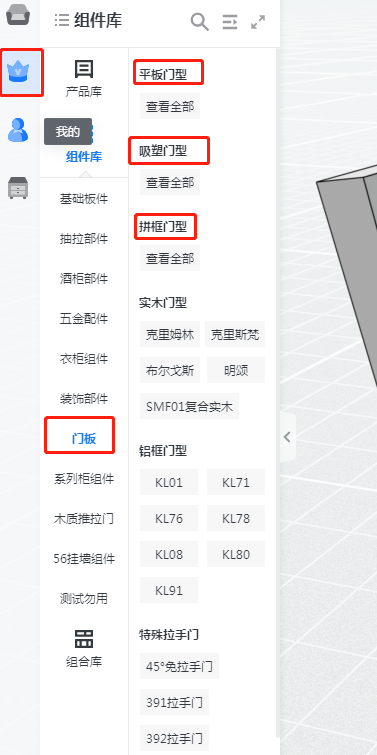

旧库与新库的风格替换对比图：

  vs

2

更新后使用说明，例：

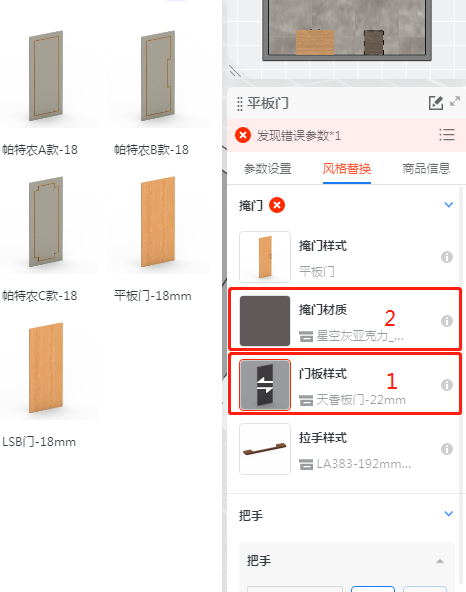

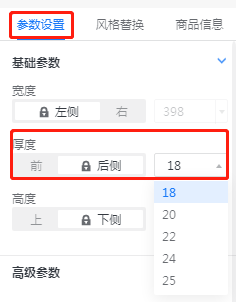

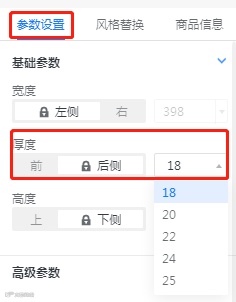

先在参数设置里选择门板厚度

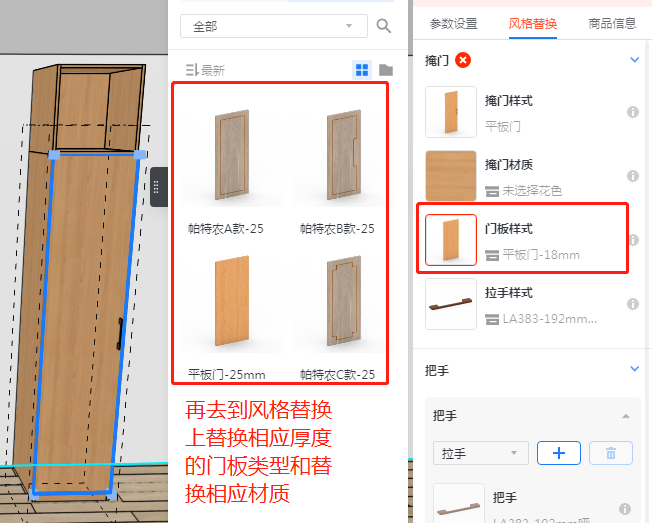

在风格替换门板样式中会显示出相对应可选厚度的门板，最后替换花色，否则会出现报错提示

3

平板门默认门款已优化为18mm门板，此优化造成问题：

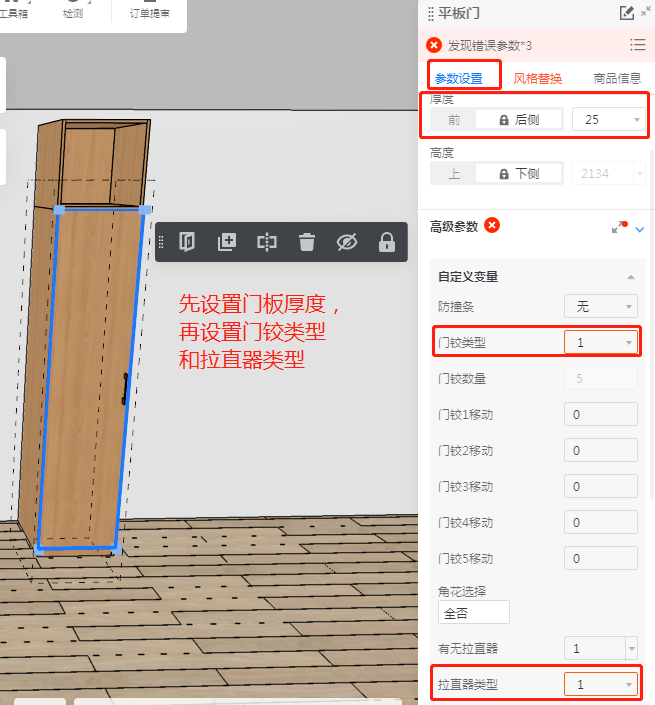

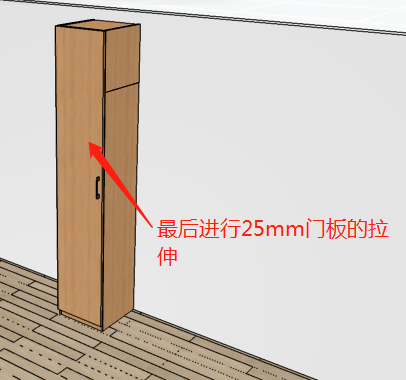

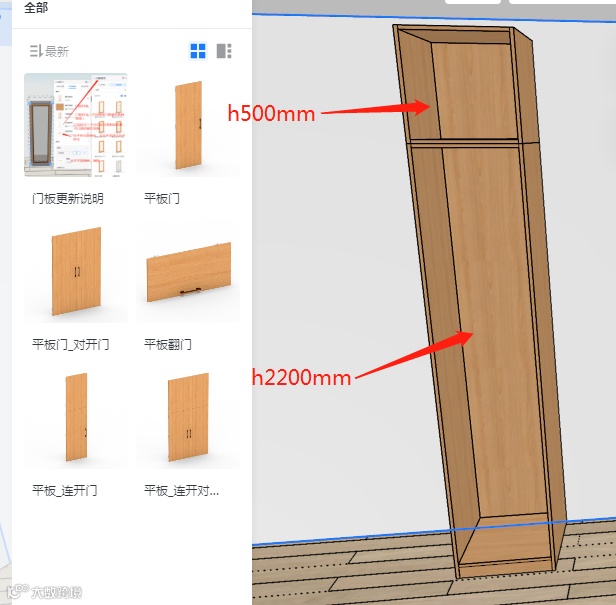

放置超高25mm门板时，需先放置再选择25门板款式最后拉伸高度才能画出来，直接放置超高门板将无法放置；正确操作如图：

4

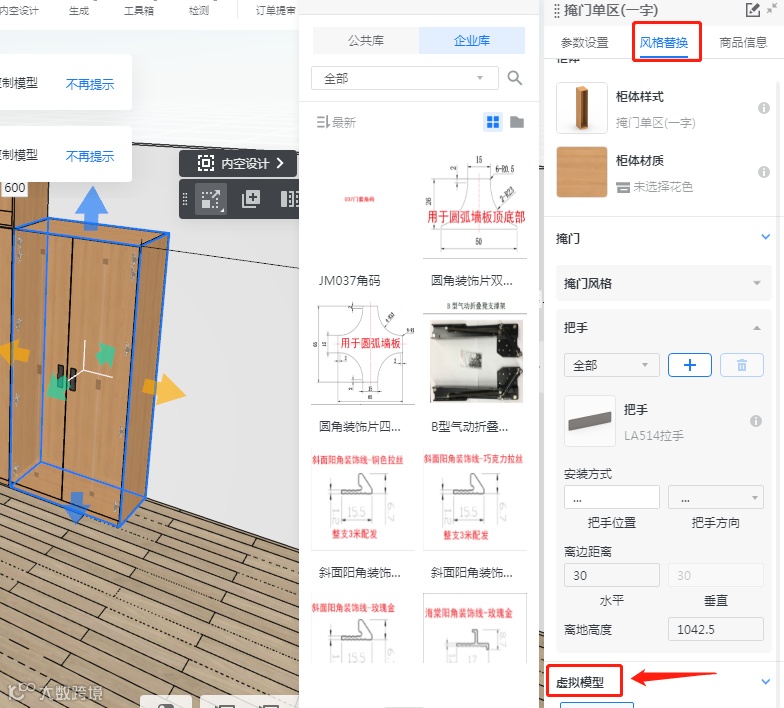

虚拟五金添加在门板上易造成拆单错漏，故取消门板添加入口，仅可在柜体上添加；如图：

5

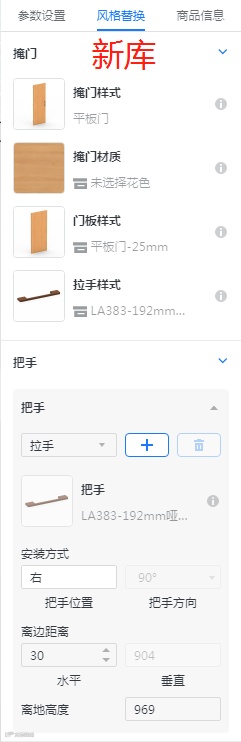

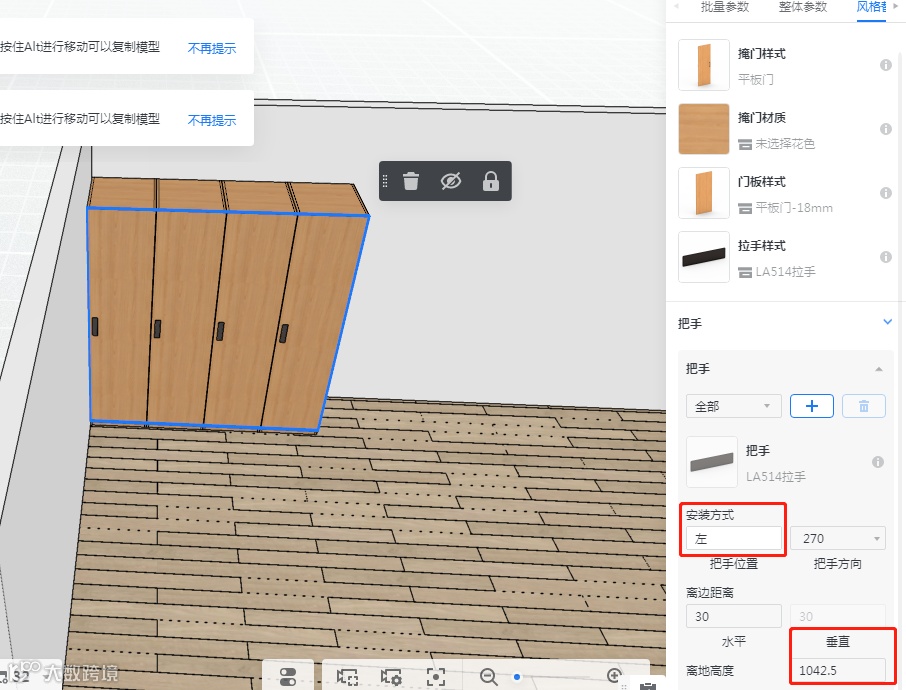

拉手位置调整同旧门板一致，可多选门扇修改安装方向调整垂直高度数值即可；如图：

6

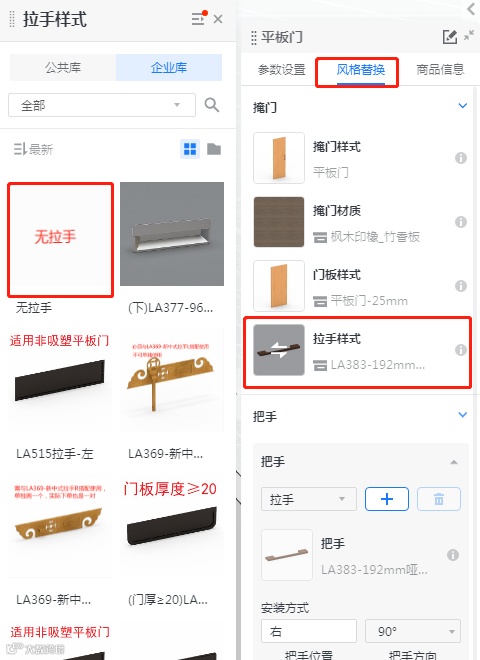

拉手取消在材质包选择无拉手样式即可；如图：

7

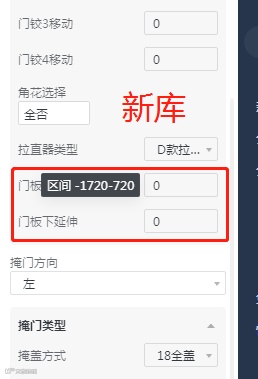

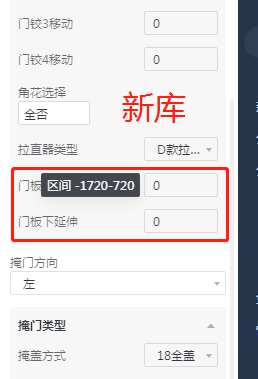

门板上下延伸：旧库门板上下延伸不能做负值，新库门板可做负值延伸，如图：

   VS

8

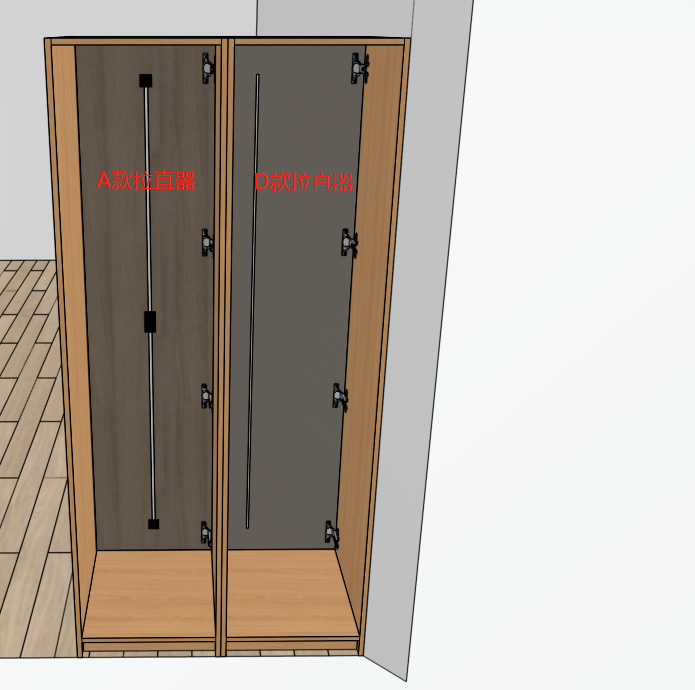

门板翻库后，根据新工艺要求，拉直器A、D上下留120，板件不减尺

9

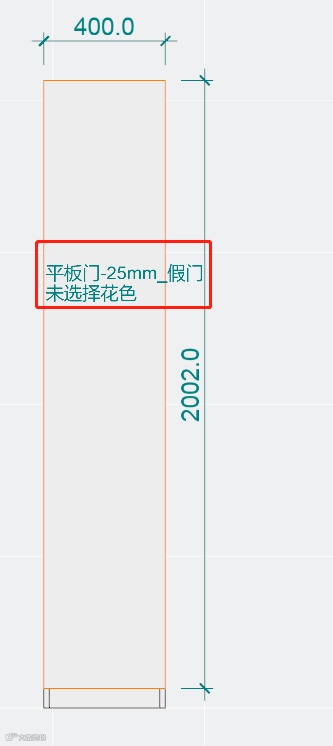

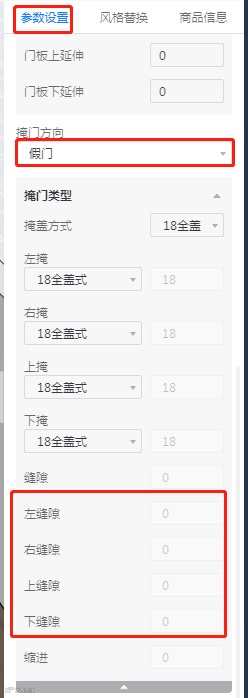

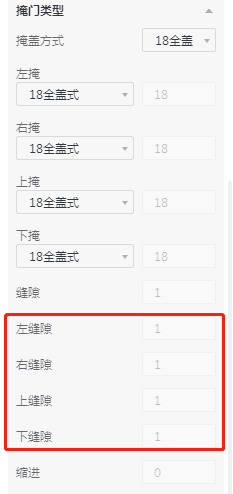

当下单为假门时，假门按真门减尺，如图：

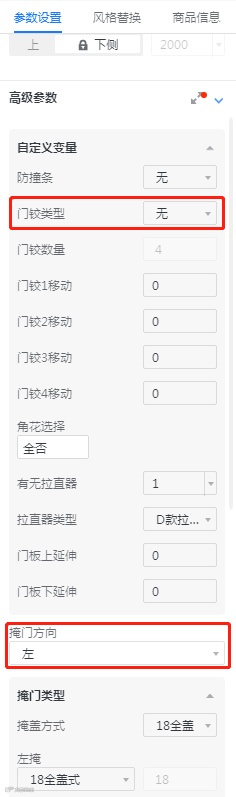

也可选择真门无铰链（无拉手），如图：

2种做假门的情况下，生成的图纸都会为假门

10

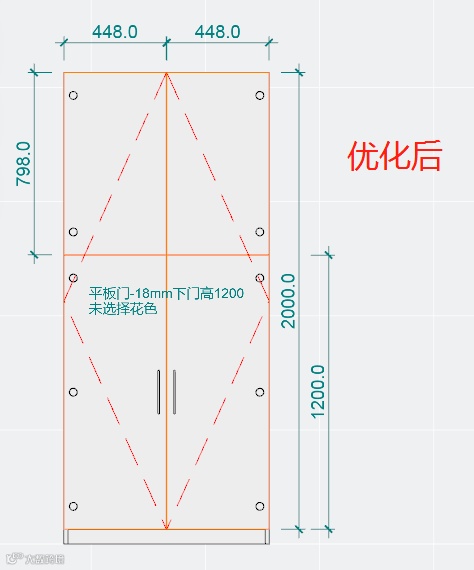

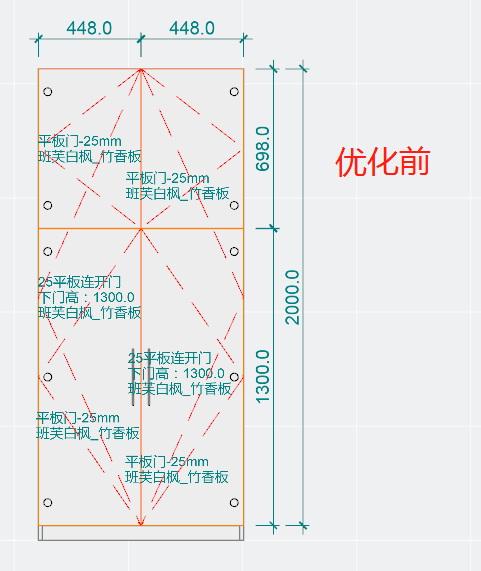

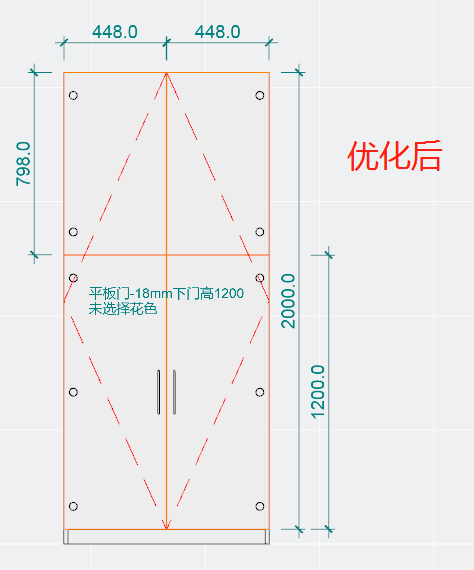

门板库优化后，生成的图纸比原来的更加简洁，如图：

 VS

附加注意事项

1：18mm与25mm拉直器可选无，当其它厚度的门板超过1600mm时，门板必须出拉直器

2：门板翻库后，门板不分自定义款与固定款
