❂ 1.前言
为满足终端异型设计和下单需求，我司基于酷家乐平台自主开发的“板件异型编辑器”小程序上线啦！~！板件异型编辑器可辅助设计快速完成非标铣型板件设计出图，并且能够直接对接下单生产，具体使用说明详见下述内容。
--------工艺信息中心编制
❂ 2.功能介绍
2.1.小程序入口
点击酷家乐设计场景顶部菜单栏小程序按钮，在下拉选项中选择点击“板件异型编辑器”，即可打开“板件异型编辑器”小程序界面（如下图）。
2.2.小程序界面介绍
板件异型编辑器小程序界面由：获取板件参数按钮、板件名称、板件轮廓、板件参数、异型参数、异型列表、查看帮助按钮共7个部分组成。
2.2.1.获取板件参数按钮
获取板件参数按钮：用于获取当前选中板件的参数信息，要在板件上进行异型编辑必须先在组件模式下选中板件，然后点击获取板件参数按钮，获取成功后方能进行异型编辑。

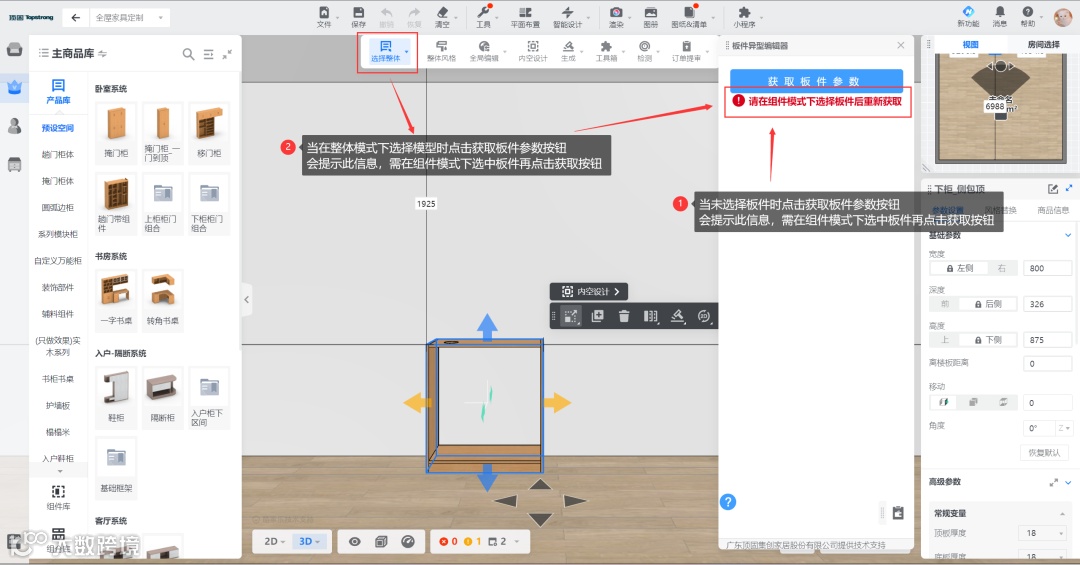

①当未选择任何模型时，打开小程序后的显示界面，此时无法进行异型编辑（如图一）。
（图一）
②当在整体模式下选择柜体时，打开小程序后的显示界面，此时无法进行异型编辑（如图二）。
（图二）
③当在组件模式下选择板件时，打开小程序后的显示界面，此时可以进行异型编辑（如图三）。
（图三）
2.2.2.板件名称

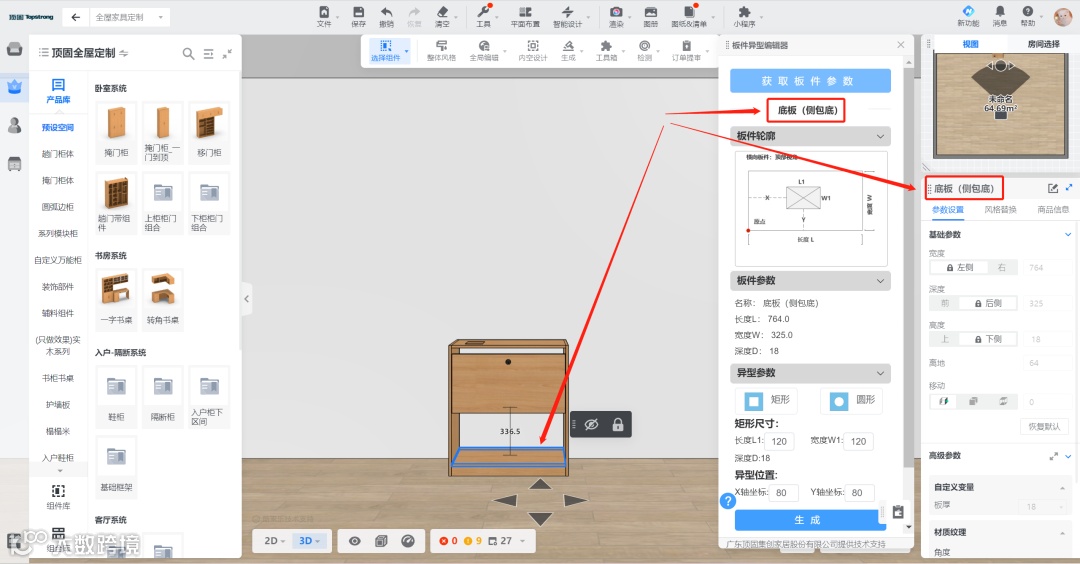

板件名称：显示当前获取的板件的模型名称，此名称和当前选中的板件右侧显示的模型名称一致（如下图）。可用于检验当前板件参数与所选板件是否一致。
2.2.3.板件轮廓
板件轮廓：显示当前获取的板件尺寸和基准原点参照图，方便理解对照。

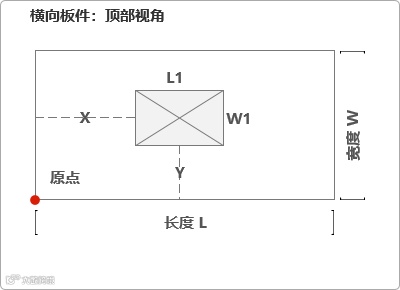

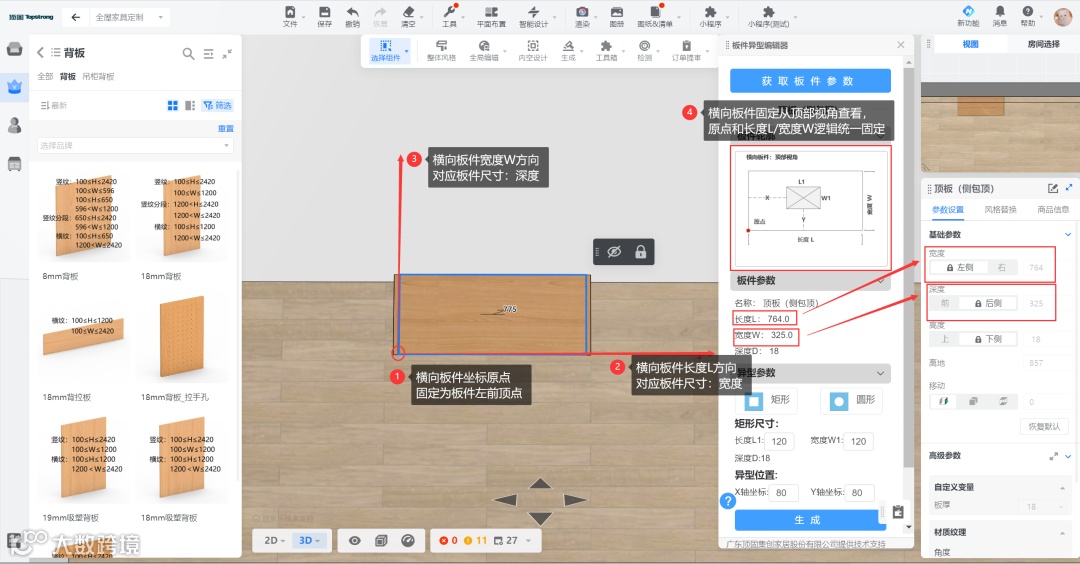

①横向板件：顶板、底板、层板等横向垂直于墙面类的板件。
横向板件坐标原点固定为板件左前顶点。

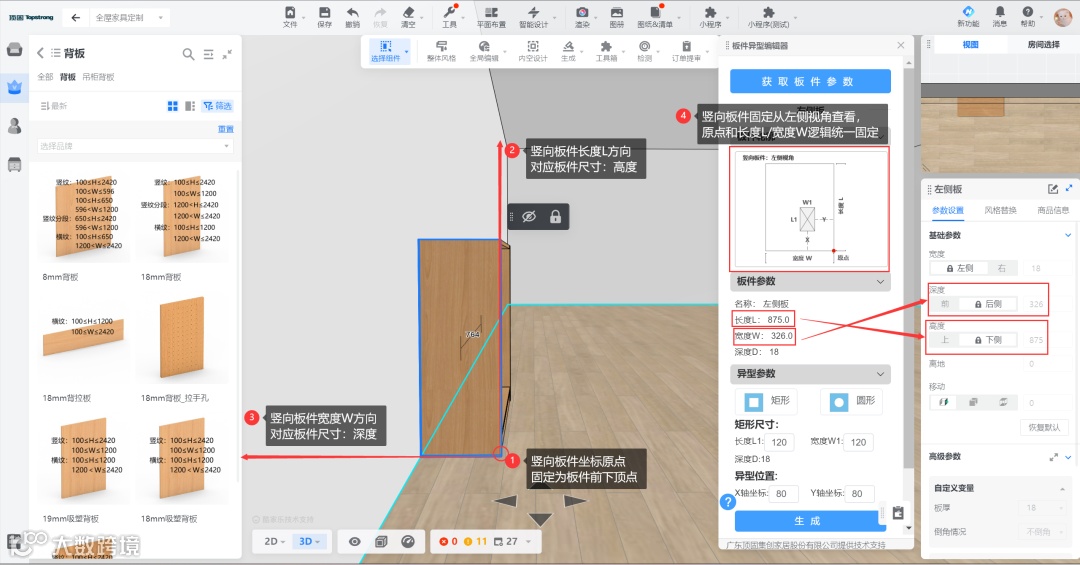

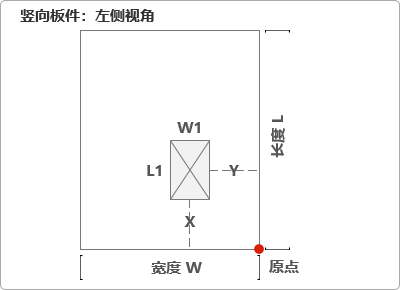

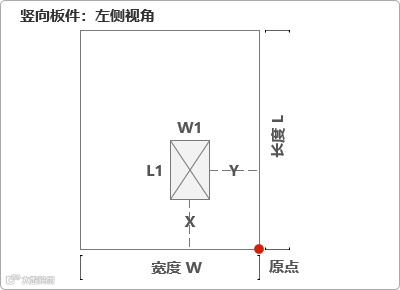

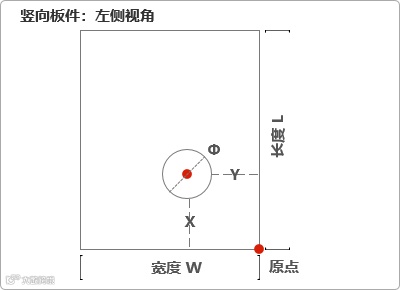

②竖向板件：侧板、中竖板等竖向垂直于地面类的板件。
竖向板件坐标原点为板件前下顶点。

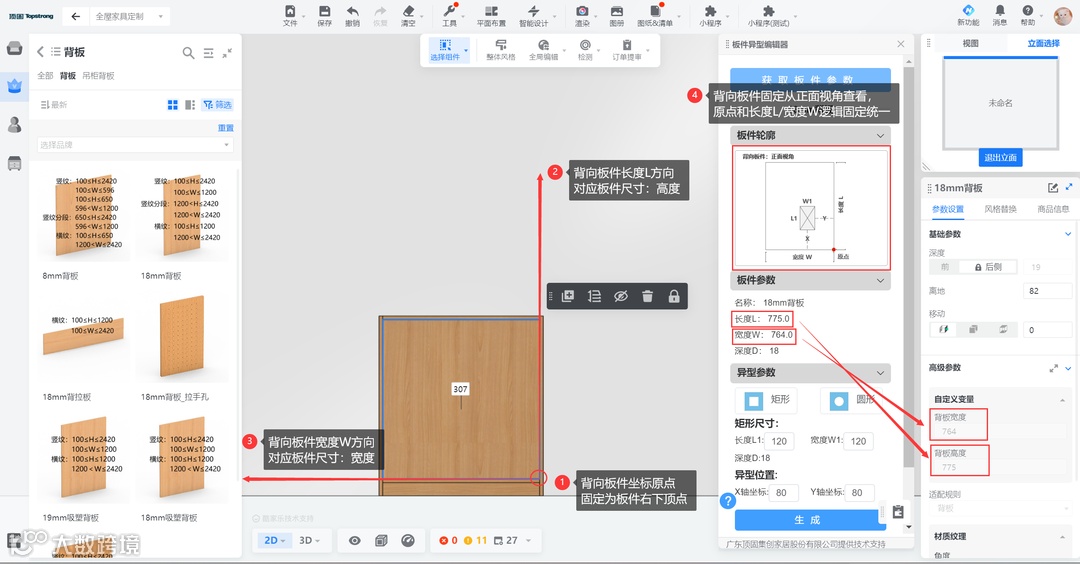

③背向板件：背板、护墙板等表面贴着墙面类的板件。
背向板件坐标原点为板件右下顶点。
2.2.4.板件参数

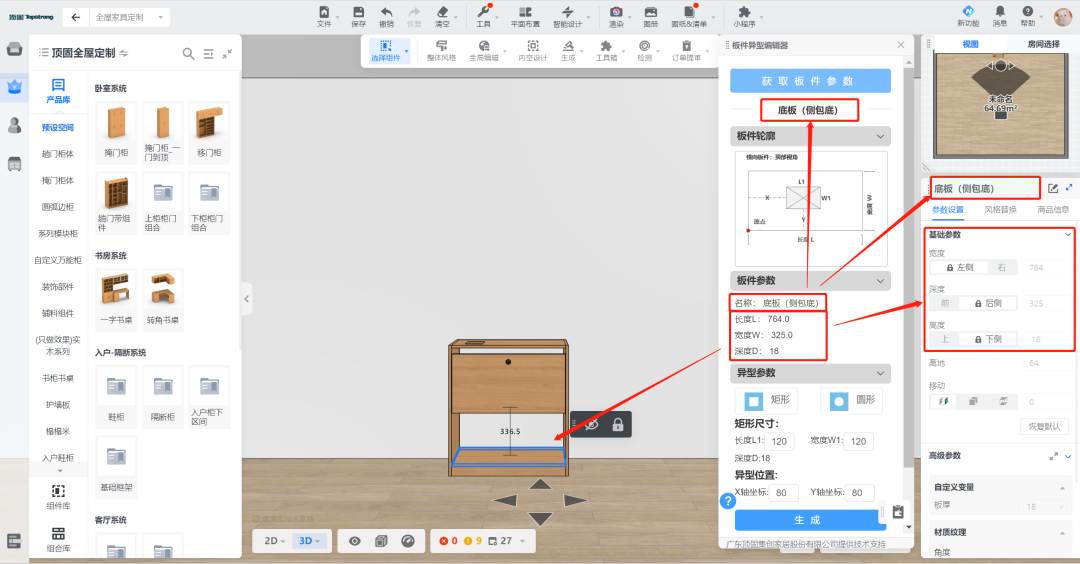

板件参数：显示当前获取的板件名称和尺寸信息，此信息和当前选中的板件右侧显示的信息一致（如下图）。可用于检验当前板件参数与所选板件是否一致。
板件参数的长度L/宽度W与板件轮廓图示上标注的长度L/宽度W相对应。厚度D为板件厚度不可改。
2.2.5.异型参数
异型参数：显示当前小程序可编辑的异型类型以及需要填写的异型参数，目前仅支持矩形和圆形两种异型结构。
a.矩形：可支持板件内部矩形和板件贴边矩形两种样式（如下图），矩形距离板件四边最小距离为≥80，设计贴边时距离可为0。
矩形尺寸：
①长度L1/宽度W1：允许设计最小尺寸为≥120，最大值随板件尺寸变化而变化;
②长度L1对应板件长度L，宽度W1对应板件宽度W，具体可参照
2.2.3.板件轮廓 图示说明；
异型位置：
①X轴坐标：最小距边值为≥80，最大值随板件尺寸和长度L1变化而变化；当矩形设计为板件贴边样式时，可等于0或者L-L1；
②Y轴坐标：最小距边值为≥80，最大值随板件尺寸和宽度W1变化而变化；当矩形设计为板件贴边样式时，可等于0或者W-W1；

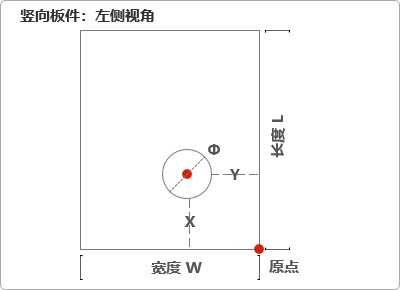

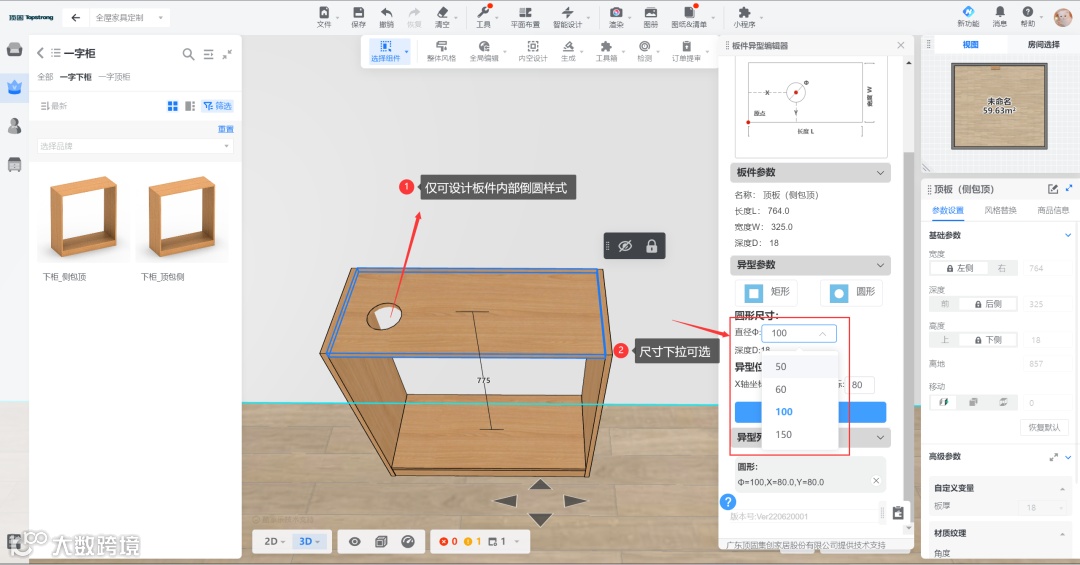

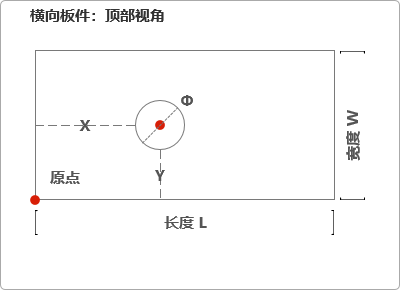

b.圆形：仅支持板件内部倒圆一种样式（如下图），圆形距板件四边最小距离为≥80，不可贴边。
圆形尺寸：
①直径Φ：允许设计最小尺寸为50，尺寸按50倍数递增在下拉框进行选择，最大值随板件尺寸变化而变化；
异型位置：
①X轴坐标：最小距边值为≥80，最大值随板件尺寸和长度L1/宽度W1变化而变化；不可等于0或者L-Φ；
②Y轴坐标：最小距边值为≥80，最大值随板件尺寸和长度L1/宽度W1变化而变化；不可等于0或者W-Φ；
2.2.6. 异型列表

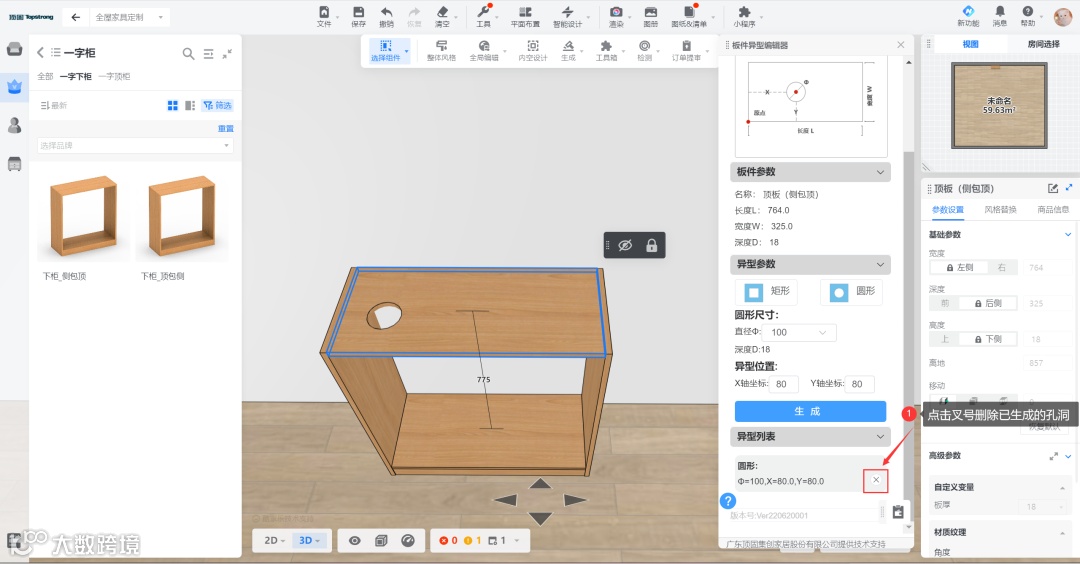

异型列表：显示当前获取的板件已通过小程序生成的异型孔洞信息，此处显示的尺寸位置信息为生成时填入异型参数的信息。可点击对应孔洞右侧叉号删除已生成的孔洞（如下图）。

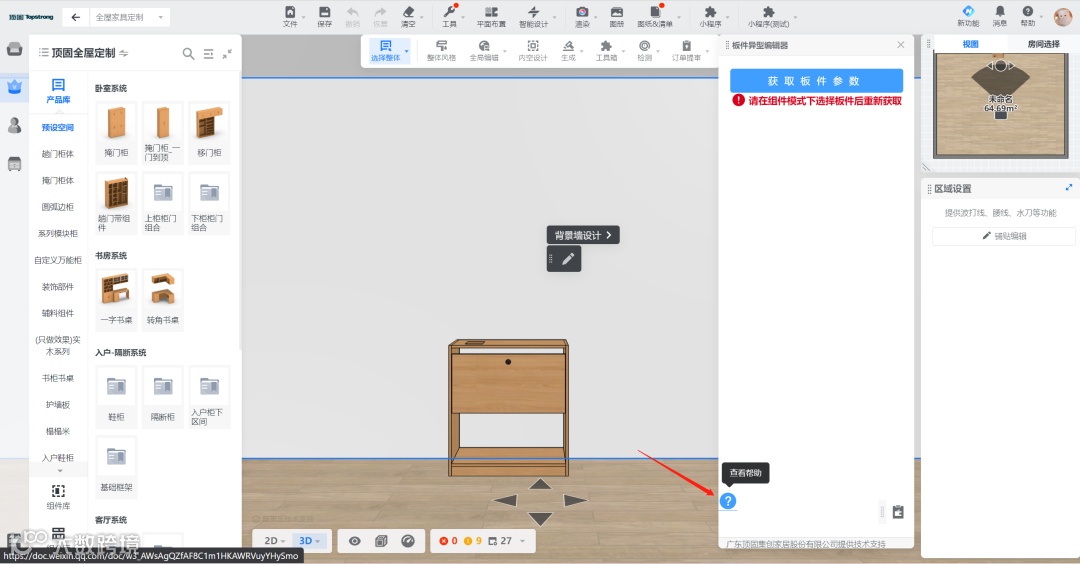

2.2.7. 查看帮助按钮

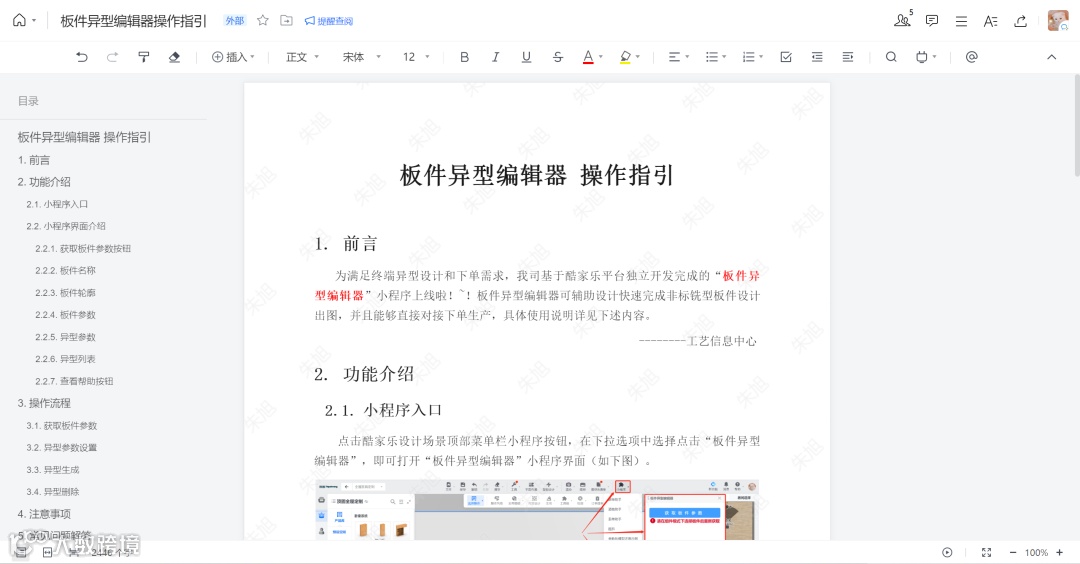

查看帮助按钮：点击即可跳转获取小程序在线文档教程，可在文档左侧目录快速查看相关内容（如下图）。
❂ 3.操作流程

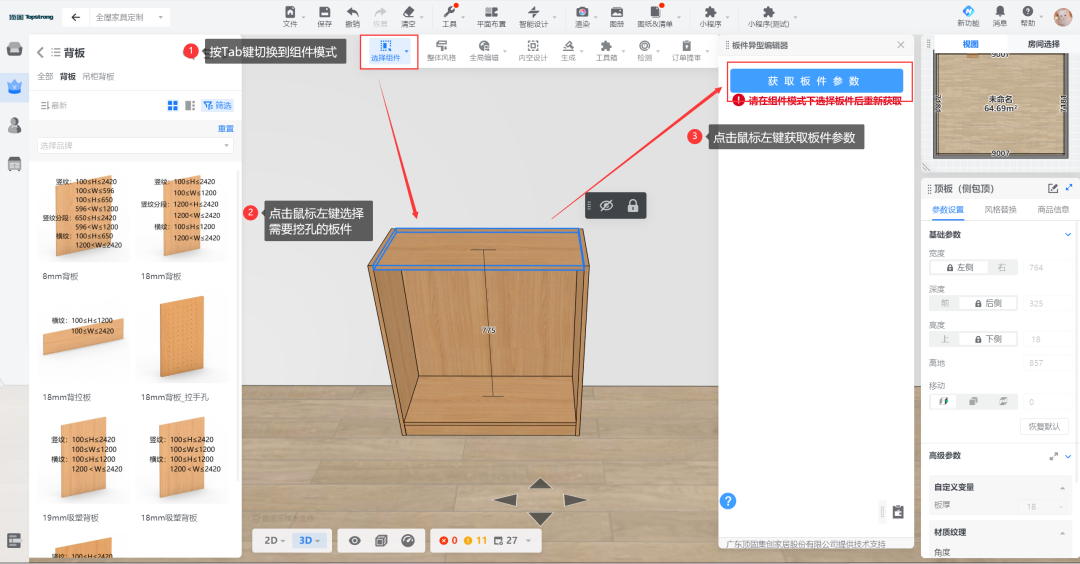

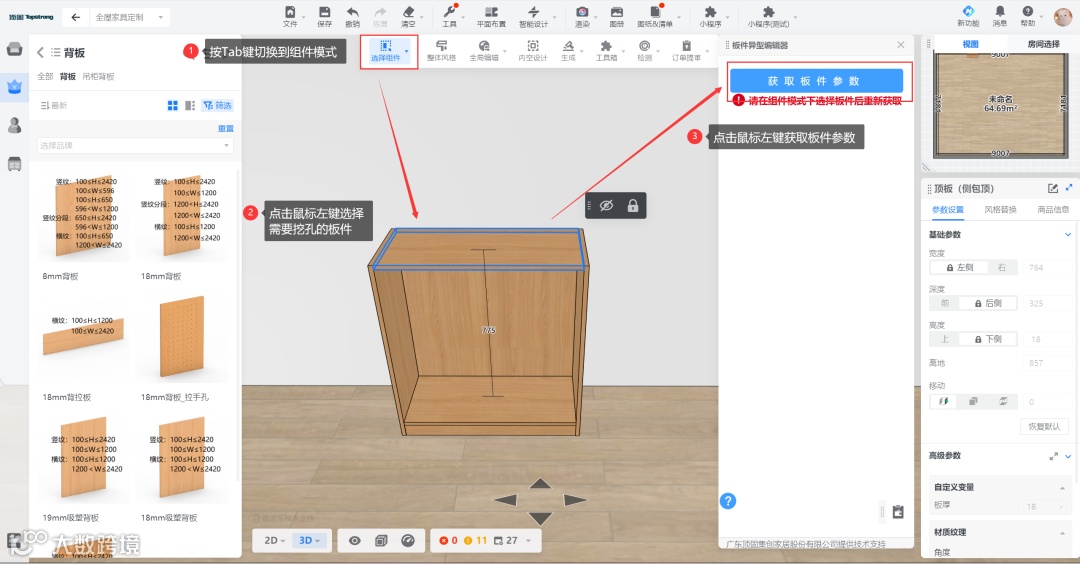

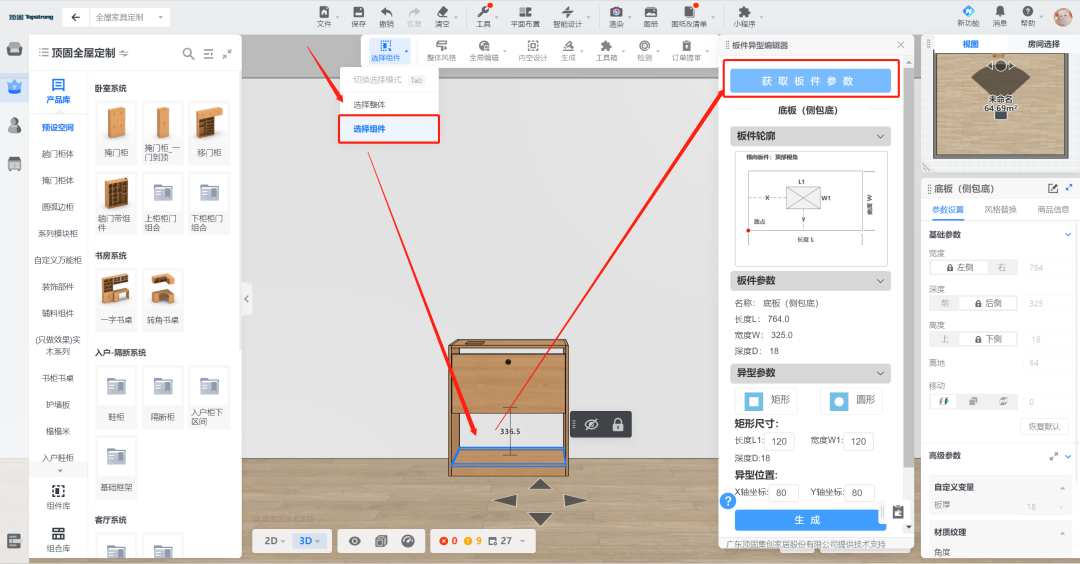

3.1.获取板件参数
①按Tab键切换到组件模式；
②点击鼠标左键选择需要挖孔的板件；
③鼠标左键点击“获取板件参数”按钮；
④获取成功，则参数面板显示板件相关信息。

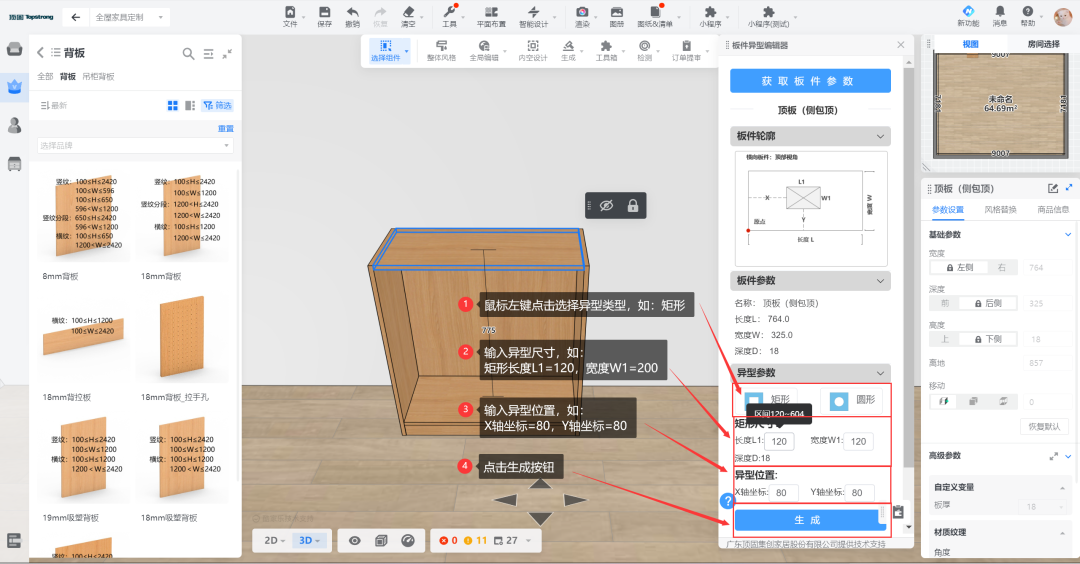

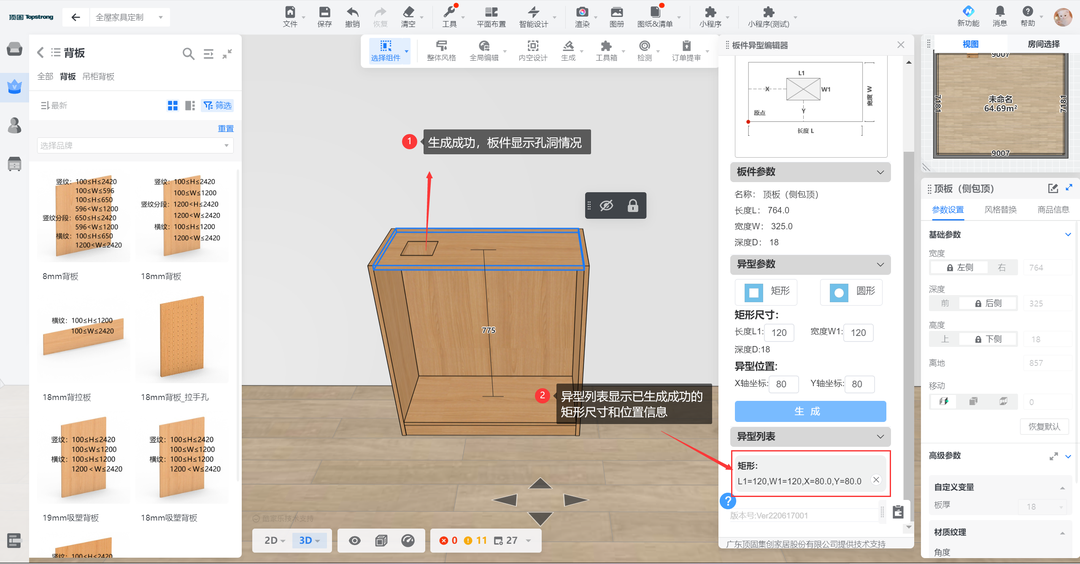

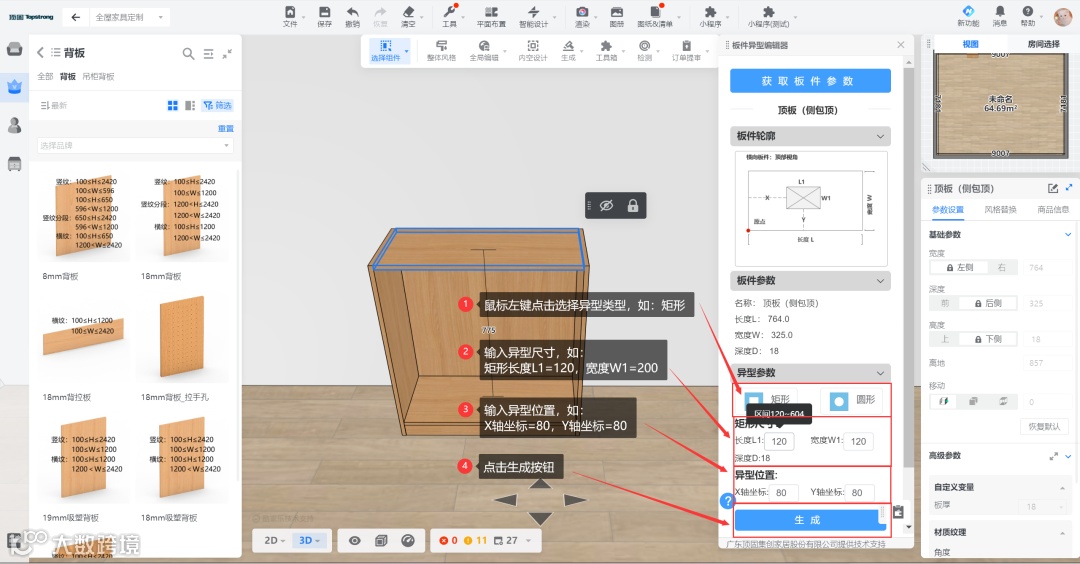

3.2.异型孔洞生成
①在成功获取板件参数的前提下，鼠标左键点击选择异型类型，如：矩形；
②输入异型尺寸，如：矩形长度L1=120，宽度W1=120；
③输入异型位置，如：X轴坐标=80，Y轴坐标=80；
④点击生成按钮；
⑤生成成功，则场景和异型列表显示已生成的孔洞信息。
⑥孔洞为透明状态，可以在设计场景或效果图中清晰透过孔洞看到内部结构。

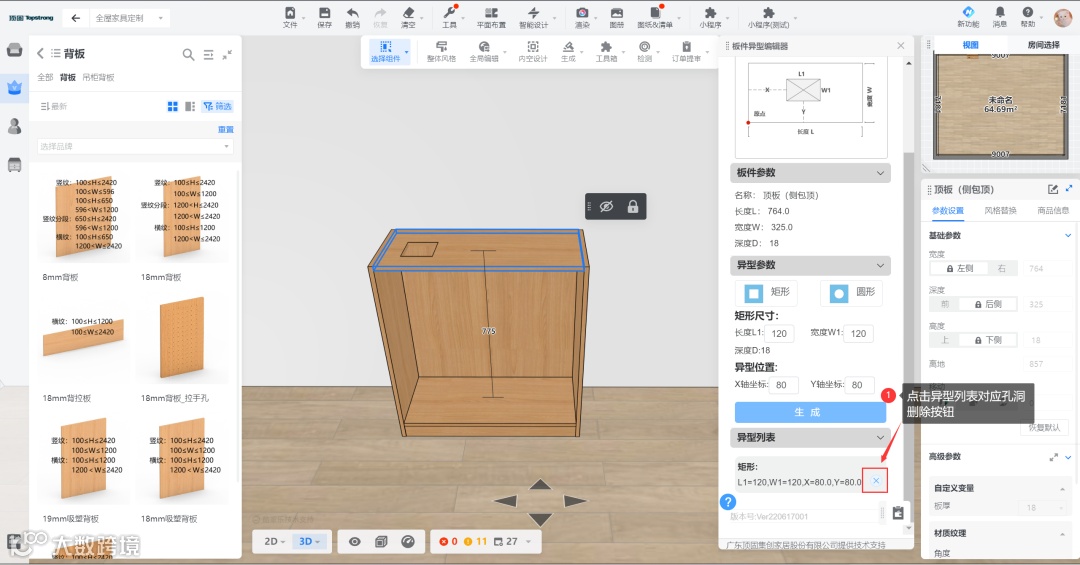

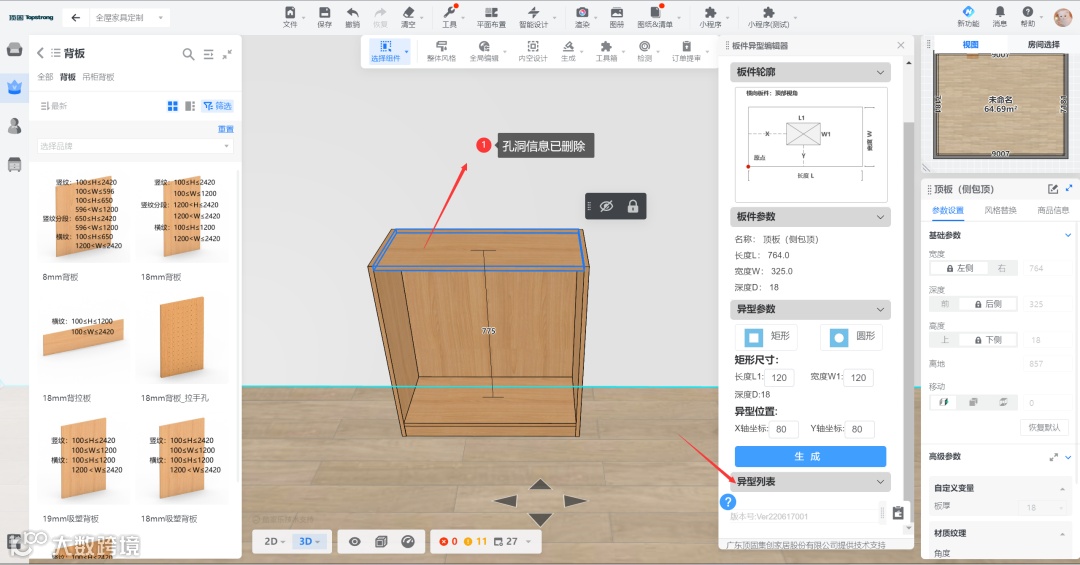

3.3.异型孔洞删除
①在成功获取板件参数的前提下，鼠标左键点击异型列表对应孔洞右侧删除按钮；
②删除成功，则场景和异型列表显示已删除原先生成的孔洞信息；
③当存在多个孔洞需要删除时，点击删除按钮逐个删除即可，删除后不能撤回，只能重新添加；
④注意编辑过的板件删除孔洞后依然无法修改板件尺寸，若需要修改请重画。

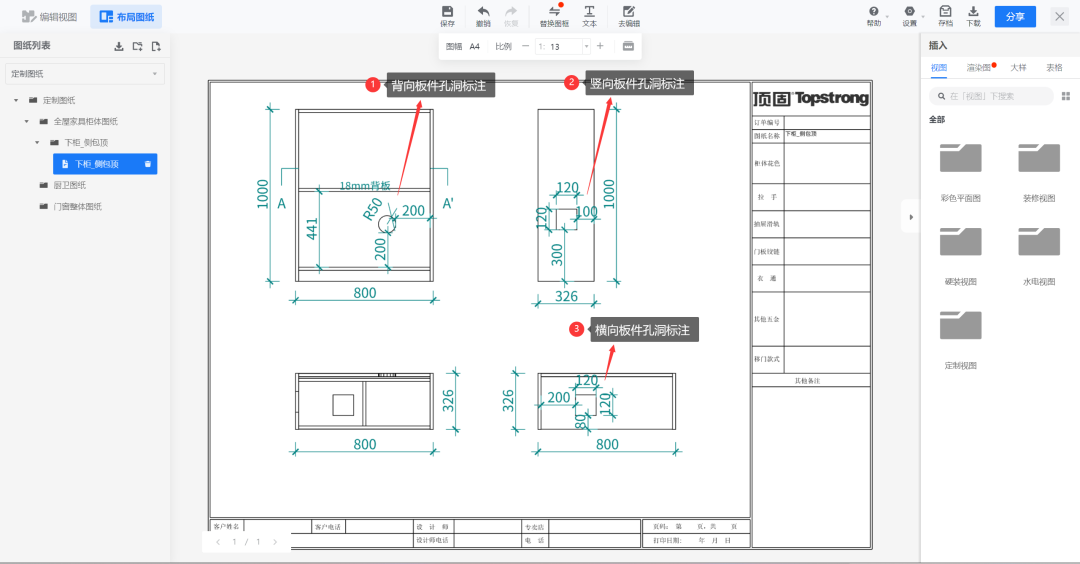

3.4.异型板出图标注

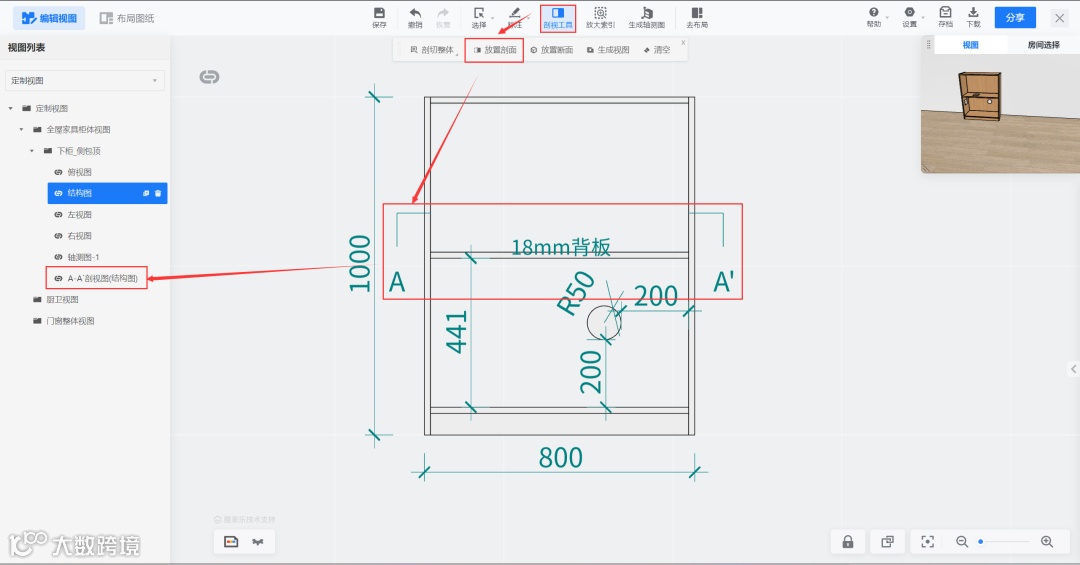

小程序编辑后的异型板需在施工图出图时进行孔洞尺寸和位置标注，标注要求清晰明确，当板件被遮挡时可通过剖视工具生成结构图进行标注（如下图）。
❂ 4.下单前必看
1.板件内部矩形挖洞、圆形挖孔，默认不封边。如需封边，请在图纸上备注说明。（注：当孔洞长/宽/直径＜120时无法进行封边）

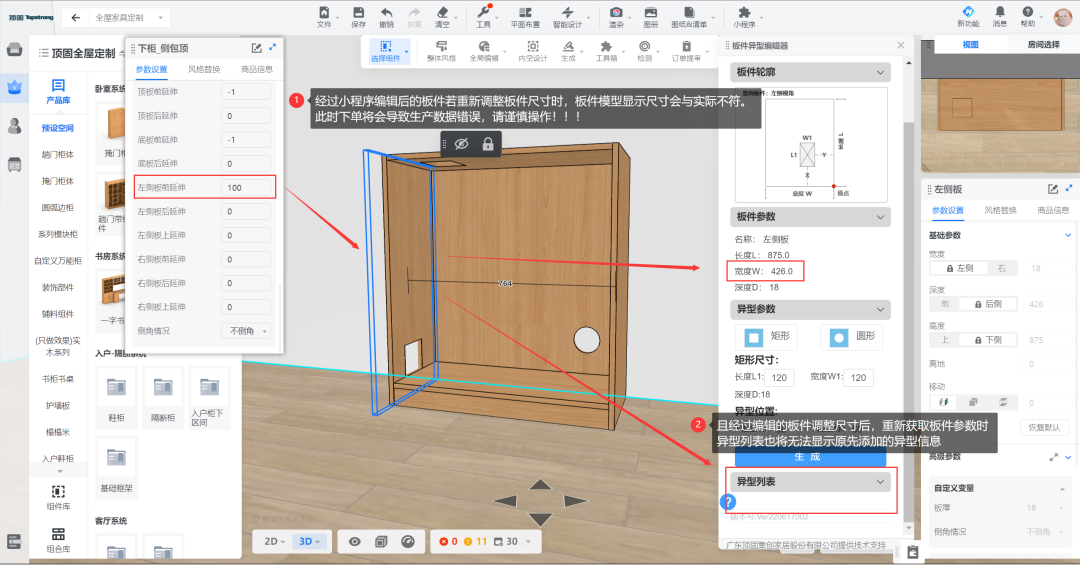

2.小程序生成孔洞后的板件无法再二次修改尺寸，若违规操作将导致生产数据错误，请谨慎操作！！！（此问题为酷家乐功能暂不支持，后续优化后将另行通知）
若生成孔洞后仍需修改板件尺寸，需删除板件后重新放置板件，调整尺寸后再添加生成孔洞
3.分段背板无法生成孔洞,请规避此类操作！！！（分段背板属于一个模块有两块板，小程序无法识别孔洞具体在哪块板上，生成会导致数据错误，且效果上只有孔洞轮廓显示实际挖孔并未成功）
❂ 5.常见问题解答
5.1.小程序可编辑板件范围？
答：可编辑范围包括：墙板（除：格栅护墙）、封板（自定义封板）、台面、所有柜体板（除：系列柜体板（梦/都市新贵系列）、8mm背板、18mm分段背板、脚条、切柱支撑板、加固条）；其次，不能使用“板件异形编辑器”小程序的板件，是无法获取板件参数的。
5.2.小程序常见报错有哪些？

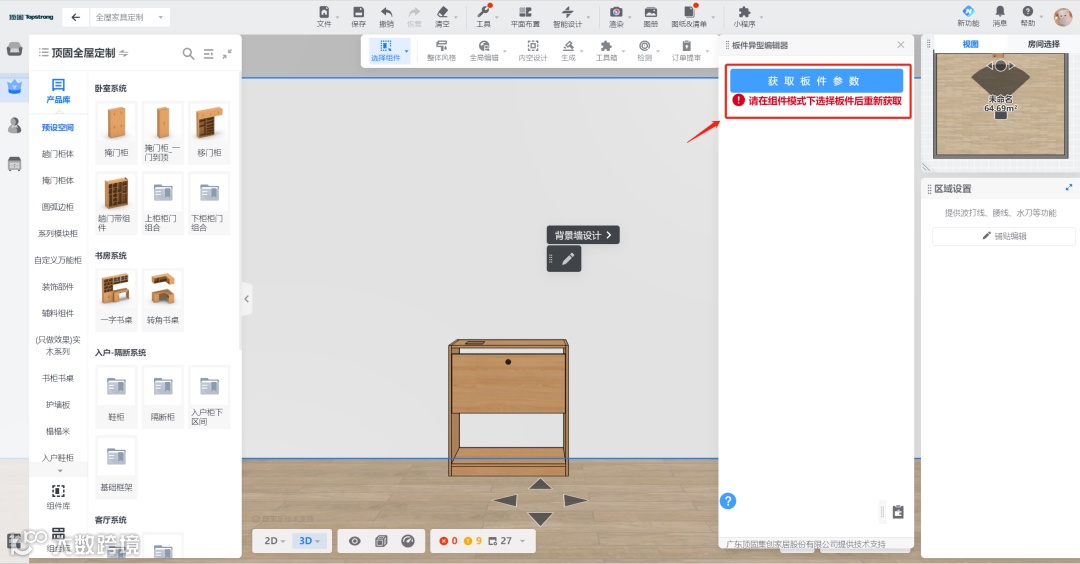

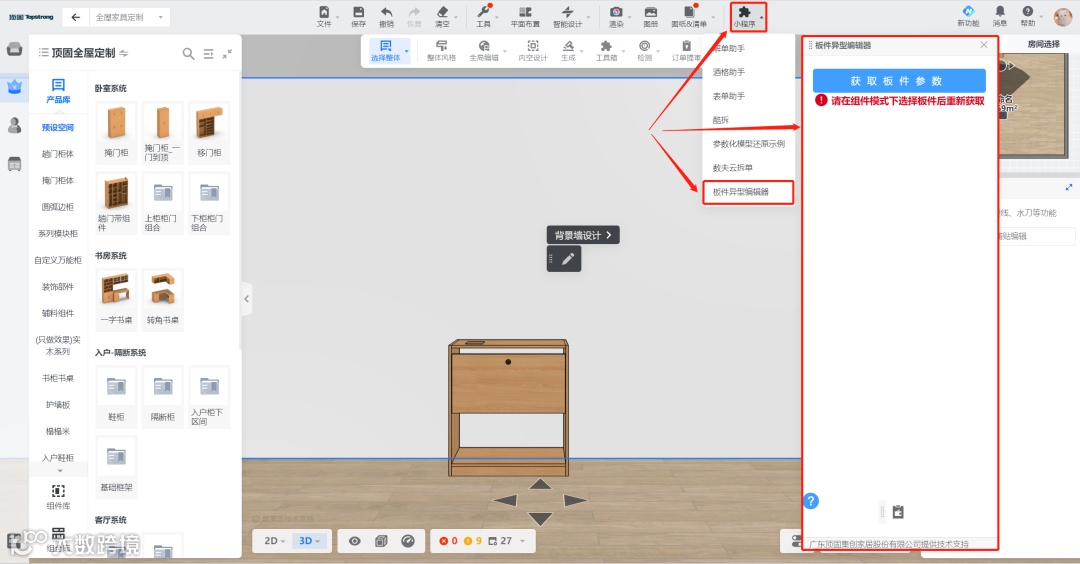

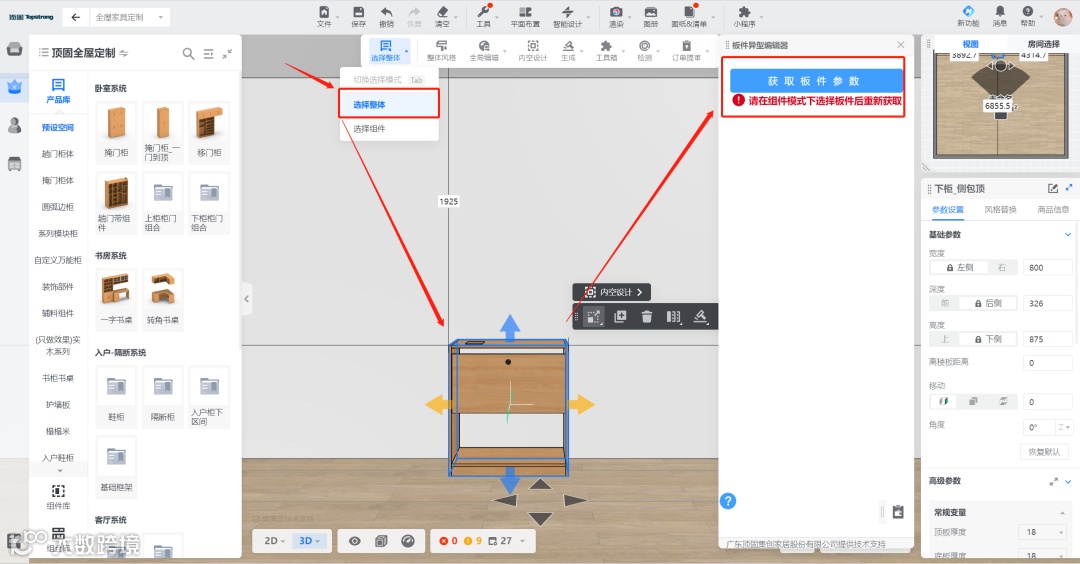

答：①请在组件模式下选中板件后重新获取，如下图：

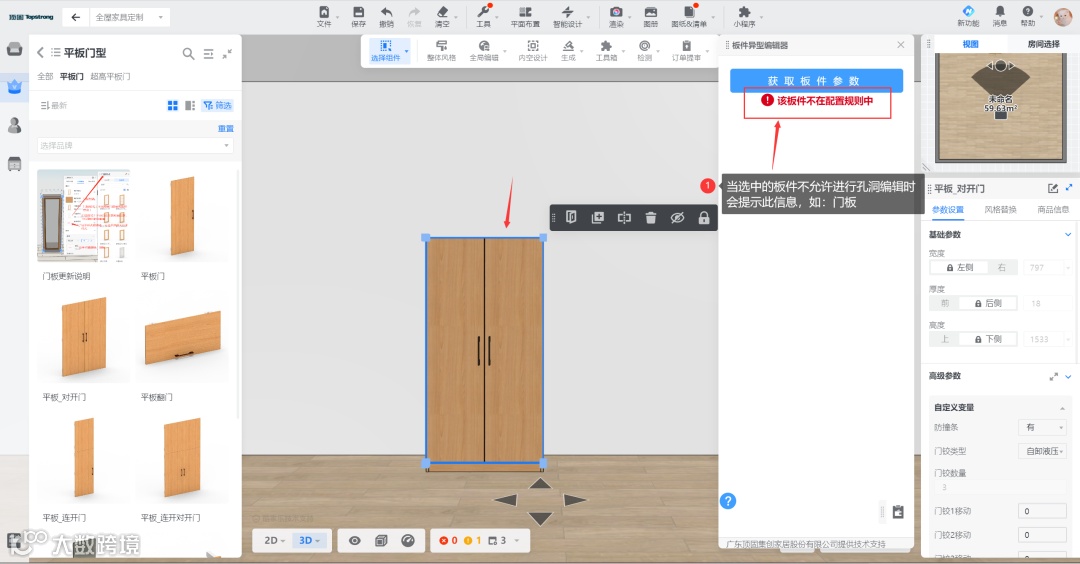

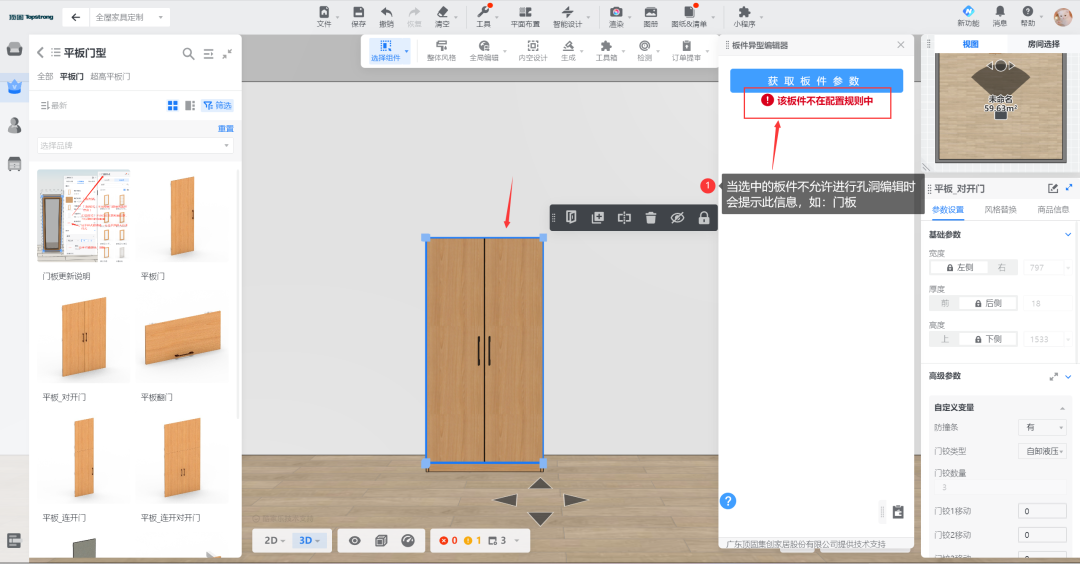

②该板件不在配置规则中，如下图：

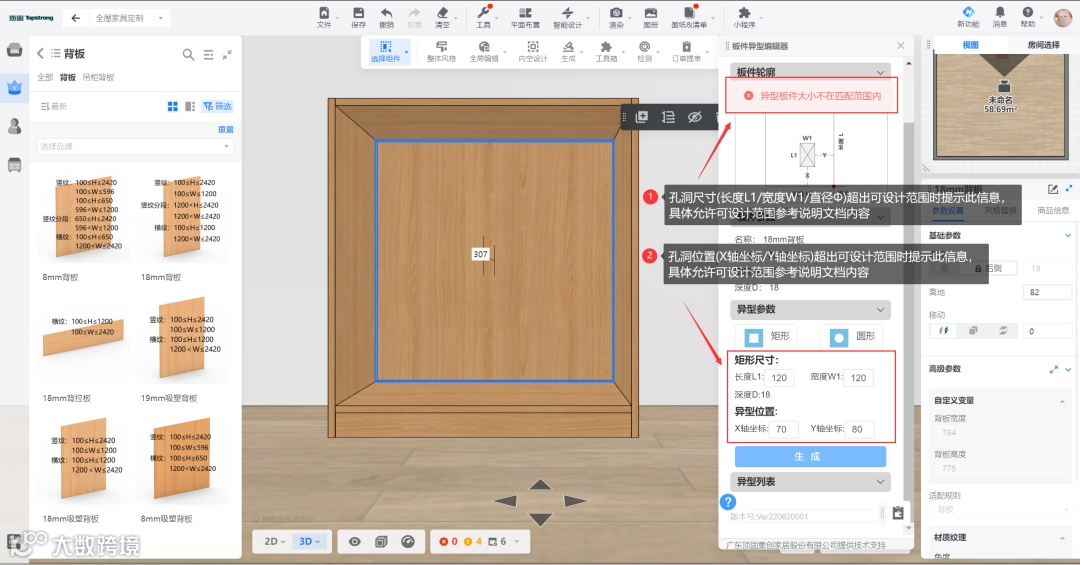

③异型板件大小不在匹配范围内，如下图：
5.3. 孔洞深度是否允许编辑？
答：不允许，孔洞深度和板件厚度保持一致，不可编辑。
5.4. 板件是否允许生成多个孔洞？

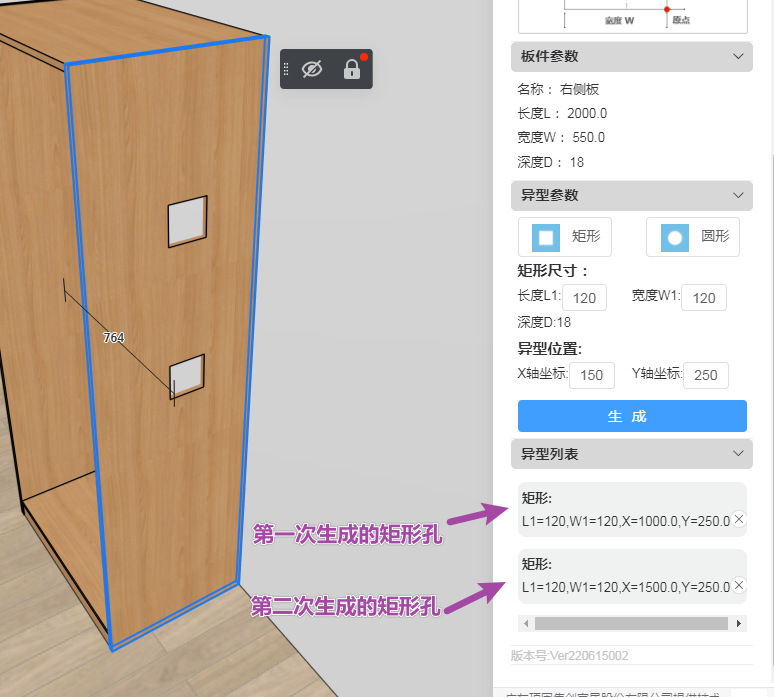

答：允许，第一个异型生成成功且异型列表已更新对应孔洞信息后，可继续设置第二个异型孔洞的参数，然后继续点击“生成”按钮，板件上即显示第二个孔洞生成成功（如下图）。
5.5. 是否需要提交非标工艺审批？
答：不需要，使用“板件异型编辑器”小程序编辑的异型板，属于免审非标板件范围，无需额外提交非标工艺审批，经销商需知悉并承担相应非标风险。
5.6.异型参数极限尺寸如何计算？
1.板内矩形挖洞极限尺寸计算公式，如下：
设：板件长度为L，板件宽度为W，矩形X轴坐标值为X，矩形Y轴坐标值为Y；
则：X≠0且X≠L-L1且Y≠0且Y≠W-W1；
矩形长度L1可设计范围为：120≤L1≤L-X-80；
矩形宽度W1可设计范围为：120≤W1≤W-Y-80；
矩形X轴坐标可设计范围为：80≤X≤L-L1-80；
矩形Y轴坐标可设计范围为：80≤Y≤W-W1-80；
2.板件贴边矩形切角极限尺寸计算公式，如下：
设：板件长度为L，板件宽度为W，矩形X轴坐标值为X，矩形Y轴坐标值为Y；
则：①当贴边方向为长度L方向时，Y=0或Y=W-W1；
矩形长度L1可设计范围为：120≤L1≤L-X-80；
矩形宽度W1可设计范围为：120≤W1≤W-80*2；
矩形X轴坐标可设计范围为：80≤X≤L-80；
矩形Y轴坐标可设计范围为：Y=0或Y=W-W1；
②当贴边方向为宽度W方向时，X=0或X=L-L1；
矩形长度L1可设计范围为：120≤L1≤L-80*2；
矩形宽度W1可设计范围为：120≤W1≤W-Y-80；
矩形X轴坐标可设计范围为：X=0或X=L-L1；
矩形Y轴坐标可设计范围为：80≤Y≤W-80*2；
3.板内圆形挖孔极限尺寸计算公式，如下：
设：板件长度为L，板件宽度为W，圆形X轴坐标值为X，圆形Y轴坐标值为Y；
则：①当L-X-80≤W-Y-80时，
圆形直径Φ可设计范围为：50≤Φ≤L-X-80且Φ=50*n（0＜n≤10，出线盒孔直径60除外）；
圆形X轴坐标可设计范围为：80≤X≤L-Φ-80；
圆形Y轴坐标可设计范围为：80≤Y≤W-Φ-80；
②当L-X-80＞W-Y-80时，
圆形直径Φ可设计范围为：50≤Φ≤W-Y-80且Φ=50*n（0＜n≤10，出线盒孔直径60除外）；
圆形X轴坐标可设计范围为：80≤X≤L-Φ-80；
圆形Y轴坐标可设计范围为：80≤Y≤W-Φ-80；
❂ 6.意见和反馈
我们由衷的希望所有使用此小程序的人，能够给予我们更多真实的建议和反馈，以帮助我们更好的完善小程序的功能。虽然我们可能无法第一时间回复或解决所有的问题，但我们仍将会认真审阅每一份建议和反馈，并考虑在未来逐步实现。
欢迎大家扫描下方二维码进行填写和反馈：
