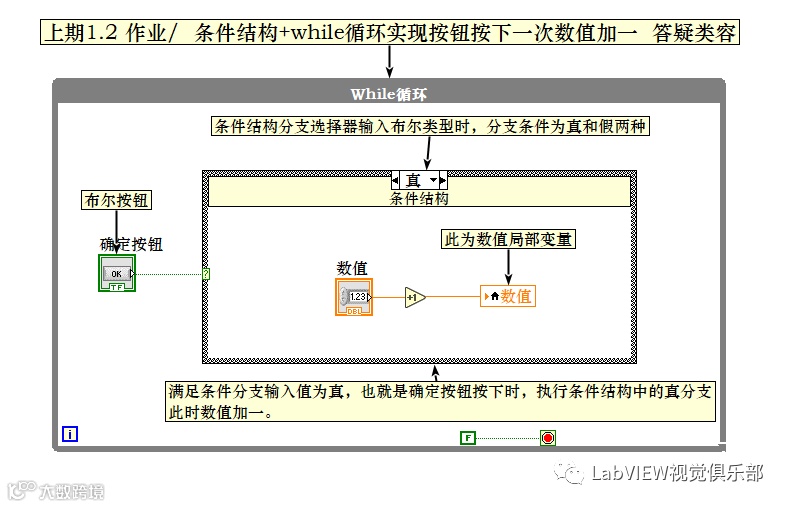

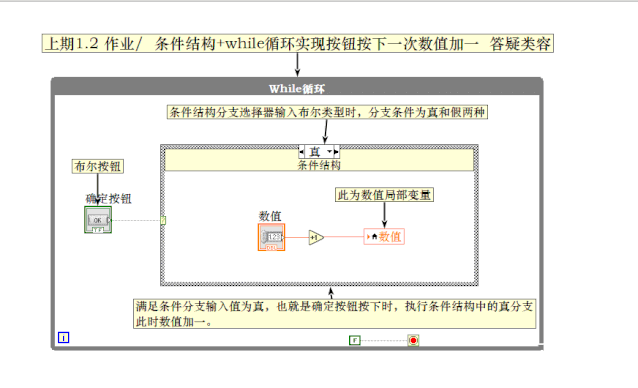

上期1.2作业讲解：

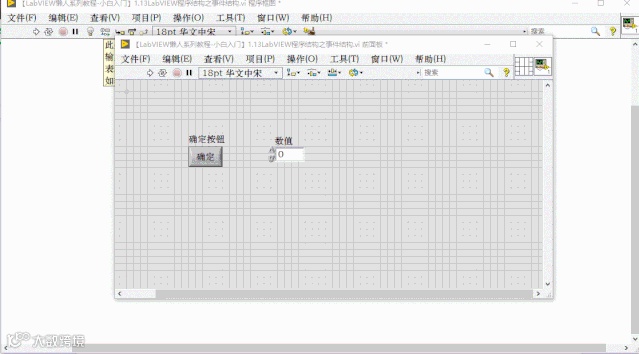

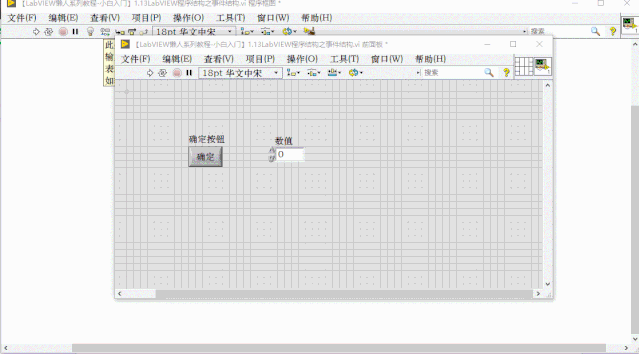

下面是效果演示：
今日讲解程序框图中的事件结构运用方式，
事件结构必须要存在超时事件分支，否则程序会报错且无法执行

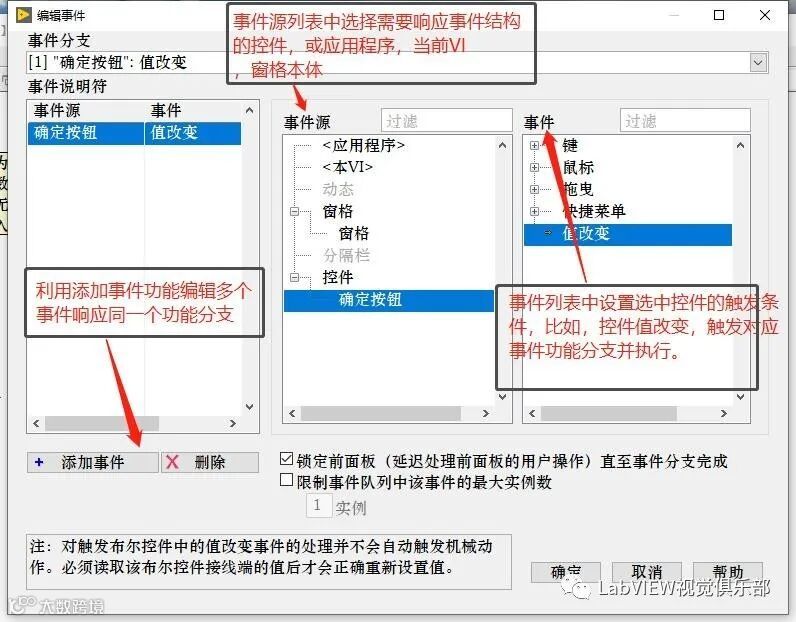

顾名思义，事件结构就是满足某个事件执行对应事件的功能分支，事件设置不可直接编辑，而是根据当前VI中所添加的控件或VI事件进行选择性编辑，如下所示：

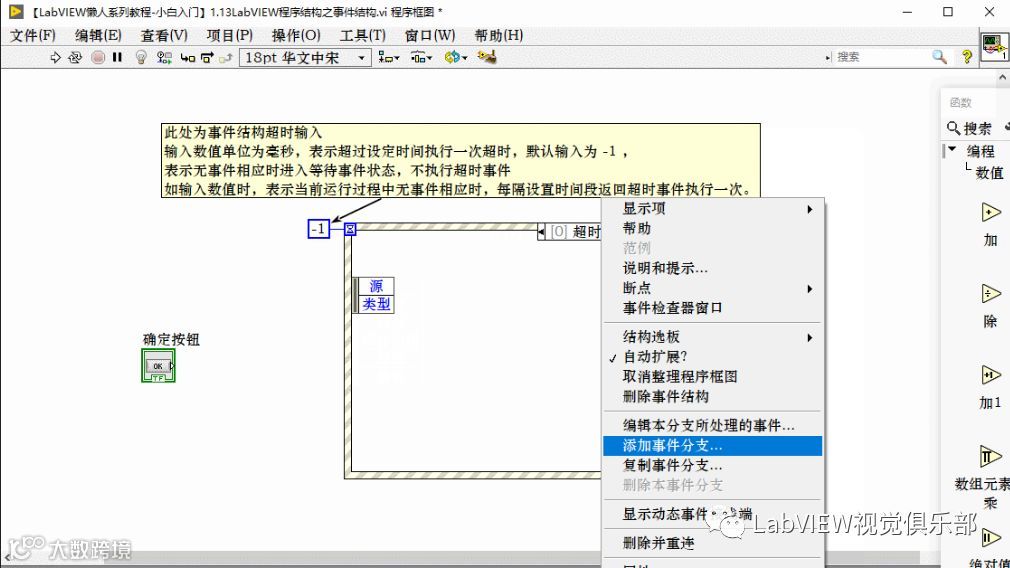

右键点击事件名称选择添加事件。
练习：1.利用事件结构实现按钮值改变触发功能分支，实现数值乘2。
2.添加清空数值按钮，利用事件结构实现按钮控件值改变清空数值。
今日总结

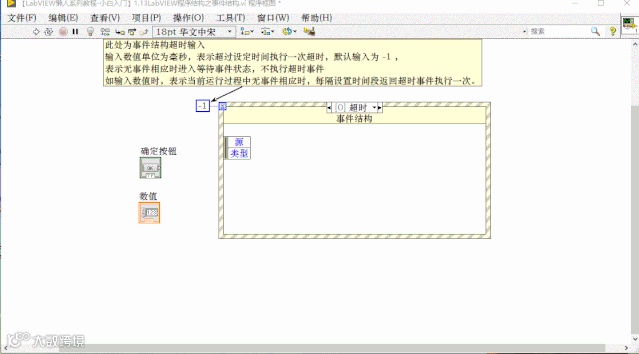

① 事件结构超时输入值在非默认情况下会循环响应超时事件分支
② 事件结构功能分支的编辑需要有，事件源与响应事件
③ 事件结构必须有一个超时分支否则事件分支会报错
今日作业
①利用事件结构组合While循环实现退出循环功能

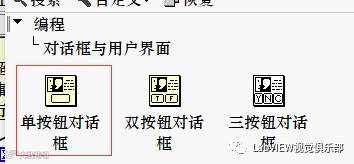

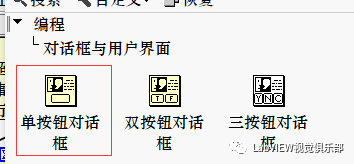

②利用题一的程序框图编写事件触发调用用户对话框函数
