引言

本文是深入探讨 DeepSeek-R1 模型架构的第五篇文章。本系列中我们将逐渐揭开DeepSeek系列模型的神秘面纱！

在前面几篇博客中，我分别介绍了混合专家模型（MoE）和多头潜在注意力（MLA）。其中MOE结构通过减少每个Token的激活参数，大幅降低了训练成本，例如 DeepSeek-V3-671B 的激活参数数为 37B。MLA 则将 KV 缓存大小减少了 93.3%（与原始多头注意力相比），并将推理速度提高了数倍。

本文将重点介绍 DualPipe 部分，它可以让 DeepSeek 在训练过程中提高 GPU 集群的计算通信比和效率。

闲话少说，我们直接开始吧！

训练过程中的前向传播和反向传播

在深度学习中，前向传播和反向传播是训练神经网络的两个主要步骤。在前向传播阶段，输入数据逐层通过网络，每一层进行变换处理后产生输出。在反向传播阶段，首先通过损失函数（如交叉熵、均方误差等）计算损失值；随后利用反向传播算法，通过微分的链式法则逐层计算损失相对于各层权重的梯度，并将梯度从输出层向输入层反向传递；最后使用优化算法（如Adam）根据计算得到的梯度更新网络权重参数。

在进入下一部分之前，我们应该知道一些基础知识：

对于单个输入样本，反向计算发生在前向计算之后。
具体而言：在前向传播阶段，数据流向遵循从低层到高层的顺序——即先由第N层处理样本，然后将结果传递至第N+1层；而在反向传播阶段，梯度传递方向正好相反——首先由第N+1层计算梯度，再将梯度回传给第N层。
实际训练中通常采用批处理方式：将一批样本同时输入神经网络，完成整批数据的前向传播和反向传播后，统一对网络权重进行一次更新。

大规模分布式训练面临的挑战

当模型规模较小且能够放入单个GPU内存时，训练过程相对简单高效：输入样本、前向计算、反向计算等步骤，可以充分调用GPU的计算资源。为了通过更多数据加速中小型模型的训练，可以采用数据并行技术（如 PyTorch Distributed - 2020 Meta AI）。该技术将整个模型复制到多个计算资源（如多个GPU），各GPU独立生成梯度，然后在每次迭代时通过通信同步梯度以保持模型副本的一致性。

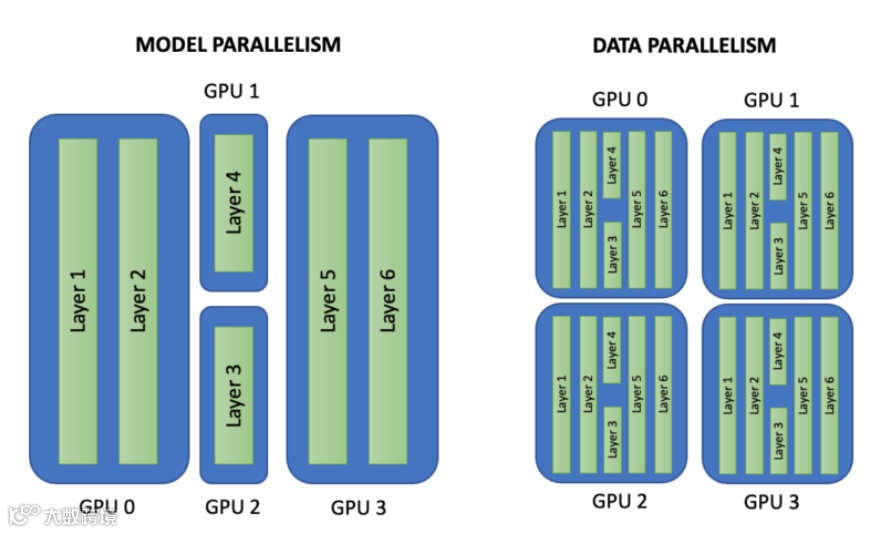

当面对参数量达千亿级别的大型语言模型（如LLM）时，单个GPU无法容纳整个模型，此时需要将模型分割并分配到由数百或数千个GPU组成的集群中（例如GPT-3的1750亿参数模型需在10,000块A100 GPU上训练），这种技术称为模型并行。具体实现中，模型可以按层划分（例如GPT-3的96层结构），将不同层分配到不同GPU。若单层仍超出单个GPU内存容量（训练时参数、优化器状态和梯度均需内存），可进一步将该层的张量拆分到多个专用GPU上。例如，混合专家（Mixture-of-Experts）系统将前馈层划分为独立部分，可以将这些专家模块分布在不同GPU上；而注意力层的多头机制（如GPT-3的96个注意力头）也可拆分到不同GPU执行矩阵乘法。此外，模型并行的细粒度还可延伸至张量级别。

数据并行与模型并行并非互斥，两者可结合使用以加速大规模模型训练。通过对模型进行分区来应用模型并行后，模型的一个分区可以复制并分布到多个 GPU 上，从而应用数据并行。

到目前为止，一切看起来都还好吧？现在让我们来谈谈大规模分布式训练所面临的挑战。当模型和计算分布在成百上千个 GPU 上之后，如何充分利用这些大规模计算资源是一个巨大的挑战（还有其他挑战，比如如果一台机器在训练过程中崩溃了怎么办，因为单个集群中有成千上万个节点，节点崩溃的概率比小型集群要高，如何从检查点恢复这一部分，比如从闲置的资源池中添加一个新的 GPU等）。在本文中，我们将重点讨论如何充分利用资源。正如我在上一节中所描述的，前向计算和反向计算之间存在依赖关系，各层计算之间也存在依赖关系，模型已被划分到不同的节点上。需要跨节点进行数据传输和通信。一些节点可能处于空闲状态，这是因为其他节点的计算结果仍在进行中；梯度、一层的输出和其他数据可能需要从一个节点传输到另一个节点，这可能会遇到网络带宽瓶颈，导致一些节点空闲。可能有些步骤（如优化器步骤）需要同步，也会导致某些节点闲置。

Zero Bubble Pipeline Parallelism

在深度神经网络训练过程中，为充分挖掘集群算力，业界引入了多种流水线并行技术。其中，PipeDream: Fast and Efficient Pipeline Parallel DNN Training — 2018 (Microsoft, CMU, Stanford) 这篇论文提出了一前向一反向（1F1B）调度策略，通过流水线化实现通信与计算的重叠，从而提升集群GPU利用率。下图中的数字1、2、3、4代表不同小批量训练数据。

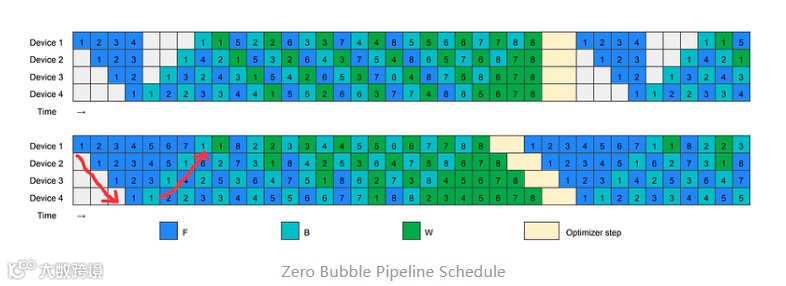

Zero Bubble Pipeline Parallelism — 2023 Sea AI 在论文中指出，反向传播计算实际上包含两个组成部分：计算输入x的梯度（B）和计算层参数W的梯度（W）。传统的1F1B策略将B和W合并视为单一计算单元B，但这种做法不必要地增加了顺序依赖的计算步骤。因此，Zero Bubble流水线并行创新地将B和W拆分到不同的流水线阶段，从而有效减少流水线中的空闲空隙。同时，该技术将先前的同步操作替换为更新后验证机制，进一步优化了参数更新阶段的处理效率（如下方示意图底部所示），显著减少了优化器步骤中的空闲时间。

DeepSeek中的DualPipe

Multi-Token Prediction技术代表了大型语言模型（LLMs）训练领域的重大进步，显著提升了学习效率、生成性能和推理速度。通过让模型同时预测多个未来token，该方法增强了模型捕捉上下文依赖和生成连贯文本的能力，尤其在大规模模型和复杂任务中表现突出。

DeepSeek（从V3版本开始）引入了DualPipe调度机制，其核心思路与Zero Bubble流水线调度相似，但通过若干改进进一步提升了计算通信比和效率：

细粒度划分阶段：将每个计算块分为四个组件分别为注意力模块（Attention）、全对全分发模块（处理设备间通信）、多层感知机（MLP）、全对全聚合模块（跨设备输出合并）。对于反向传播块，注意力模块和MLP模块会像Zero Bubble一样进一步拆分为两部分：输入反向传播（B）和权重反向传播（W）。

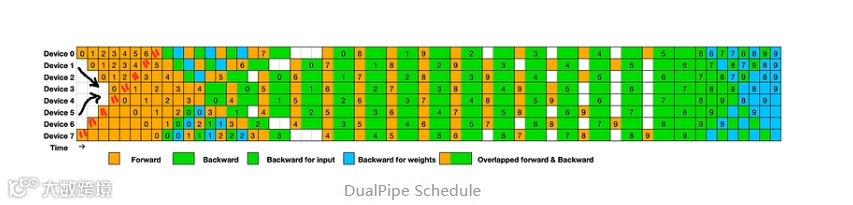

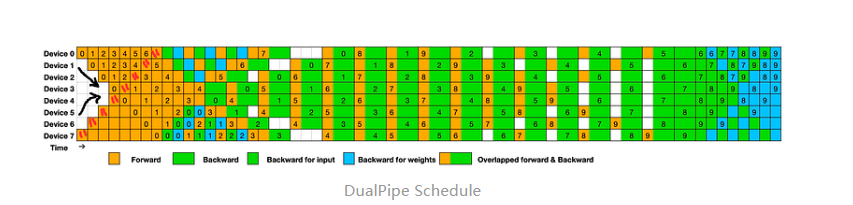

双向流水线调度：通过同时从流水线两端输入小批次数据，使大部分通信操作能够完全重叠（如下图所示的两个黑色箭头）。为实现这一机制，DualPipe需要维护两份模型参数副本。举例说明：当使用8台设备运行8层模型时：在Zero Bubble调度中，每台设备持有对应单层参数（如设备0持有第0层）；而在DualPipe调度中，为支持双向流水线：设备0需同时持有第0层和第7层参数，设备7需同时持有第7层和第0层参数；这种设计通过参数镜像和双向数据流动，显著提升了硬件利用率与训练效率。

为确保DualPipe具备足够的计算性能，DeepSeek还专门定制了高效的跨节点全通信内核（包括调度和组合模块），以节省专用于通信的流式多处理器（SM）数量。更多技术细节请参阅DeepSeek-V3技术报告。

小结

创新的DualPipe调度机制，加上卓越的基础设施层工程优化，使得DeepSeek能够充分利用集群的计算资源（GPU）。从这部分设计中，可以看出该团队的技术智慧与卓越工程能力。这种精益求精的工程精神，可能部分源于其相较于OpenAI、Meta、Google等大型语言模型研发机构的资源有限性，从而促使他们在系统优化方面进行更深层次的创新。

希望通过本文可以帮助大家了解DualPipe调度机制！

最后由于边学习边总结，如若本文有错误，欢迎大家留言指正！

欢迎大家持续关注！

一起学习，共同进步！！！
