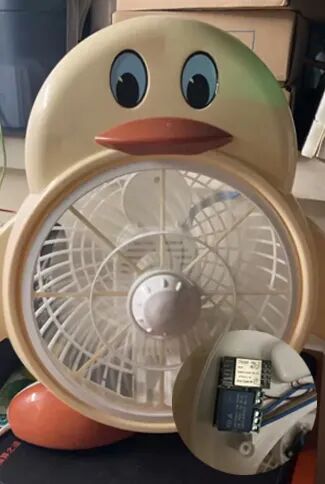

把常用的小黄鸭风扇升级为语音控制的智能风扇~

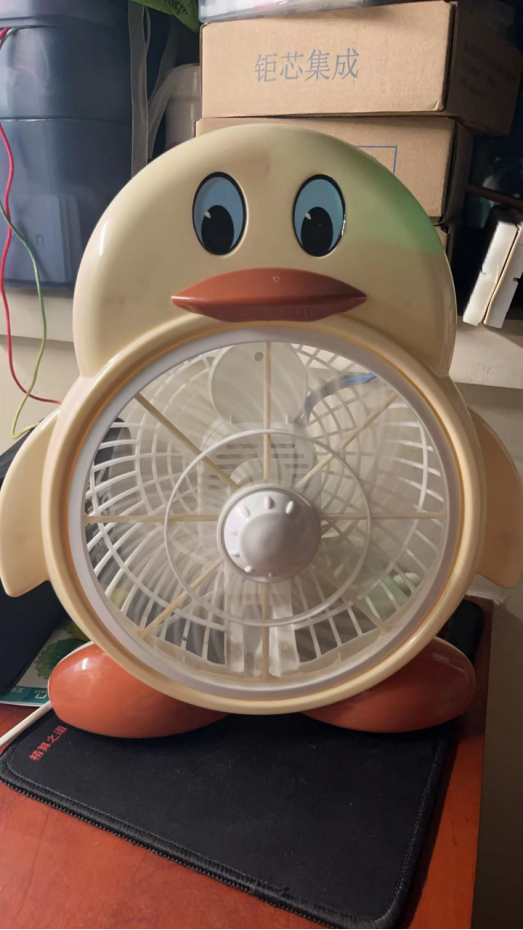

从图上可以看到风扇有点过于简单，仅有一个电机和一个调速开关。

由于笔者是单片机的新手，利用业余时间跟狗哥学习了一月左右。这次的小黄鸭风扇升级跟狗哥沟通过几次，狗哥给我说了两个方案。

方案一:安信可 VC-02 语音模块 +Ai-WB2系列模块(WB2 为 VC-02 提供 Wi-Fi接入 HA)+Wi-Fi 继电器 +AC 转 5V DC

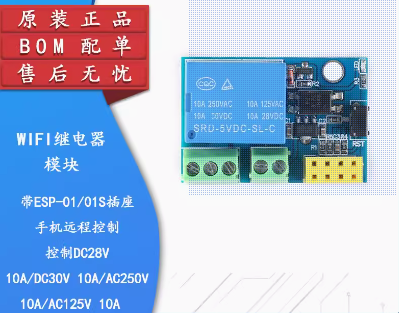

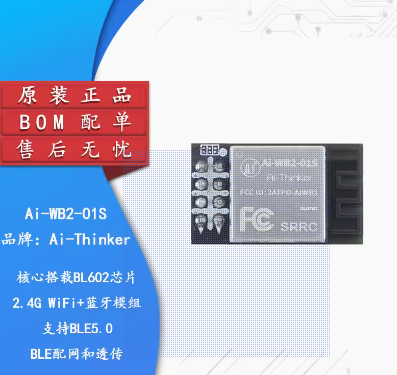

方案二：Ai-WB2-01S+Wi-Fi 继电器 +AC 转 5V DC

结合小黄鸭拆卸的情况，发现方案一过于臃肿并没有足够的空间，故决定采用方案二形式。

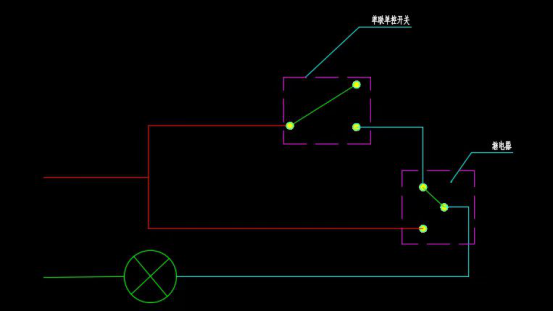

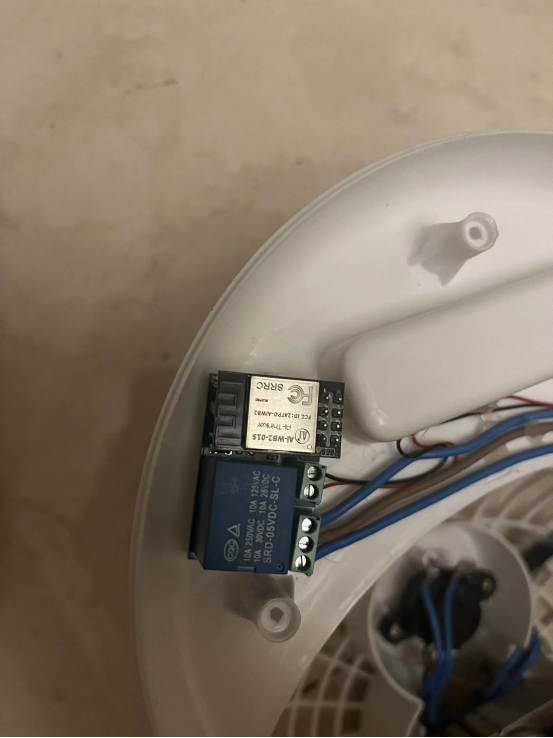

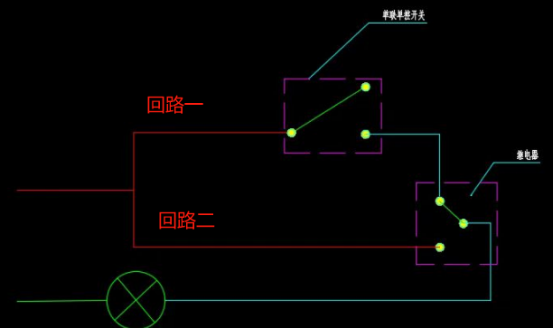

模块收到后开始组装，在组装的过程中发现原理图有一个问题不能满足要求。

回路二在接通状态风扇的机械开关（单联单控开关）不能控制继电器的开关。

所以研究了一个风扇机械开关（调速开关），发现把机械开关的调速档位变成一个单联双控开关就可以达到要求（要求机械开关在不管在什么状态，Wi-Fi 模块均能控制风扇启停；Wi-Fi模块无论在什么状态机械开关均能控制风扇状态）。

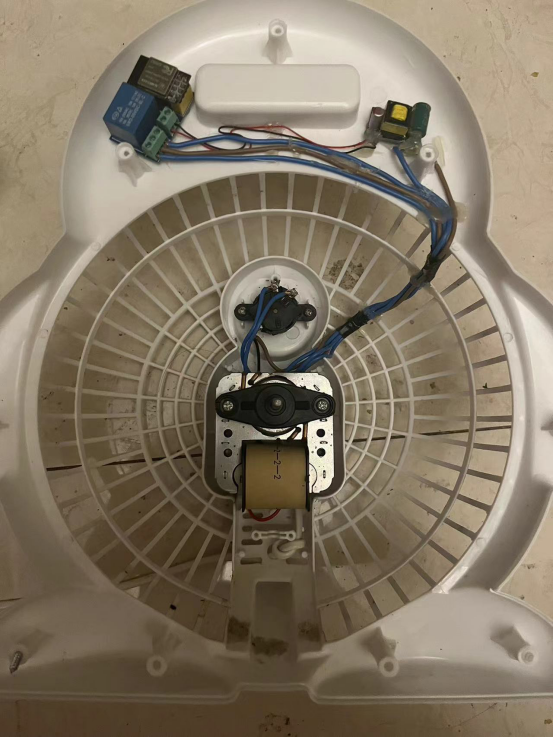

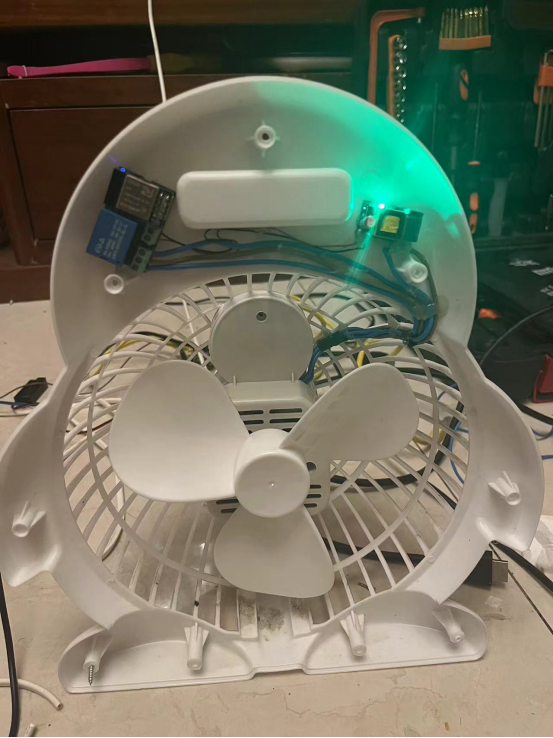

机电部分算是做完了，代码部分参照了狗哥的帖子

WB2 替换 ESP8266 接入 HA 的 USB 通断器实例 -

Wi-Fi 顺利接入了 HA,发现语音控制不能正常工作，百思不得其解，最后寻找狗哥咨询，发现 Ai-WB2-01S 的 GOPI4 不可用，与继电器控制存在差别，后来狗哥帮我把代码改为 GOPI8 口，并用一根导线把 GOPI8 口与 GOPI4 短接，短接后就正常运行了。
