小安派BW21-CBV-Kit入门教程：中断控制 LED

这次小安给大家带来的是快速入门教程之中断控制 LED：

用料

BW21-CBV-Kit x 1

按键 x 1

在本示例中，使用按钮触发中断并控制 LED。请注意，在 Arduino 示例 "Button and LED"中，只有在按住按钮时 LED 才会亮起，而当我们松开按钮时，LED 会变暗。

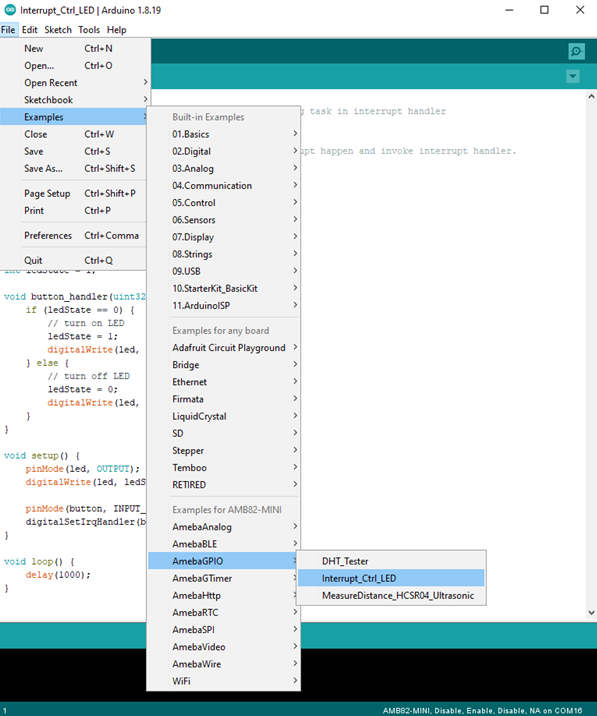

打开示例，"文件" -> "示例" -> "AmebaGPIO" -> "Interrupt_Ctrl_LED"。

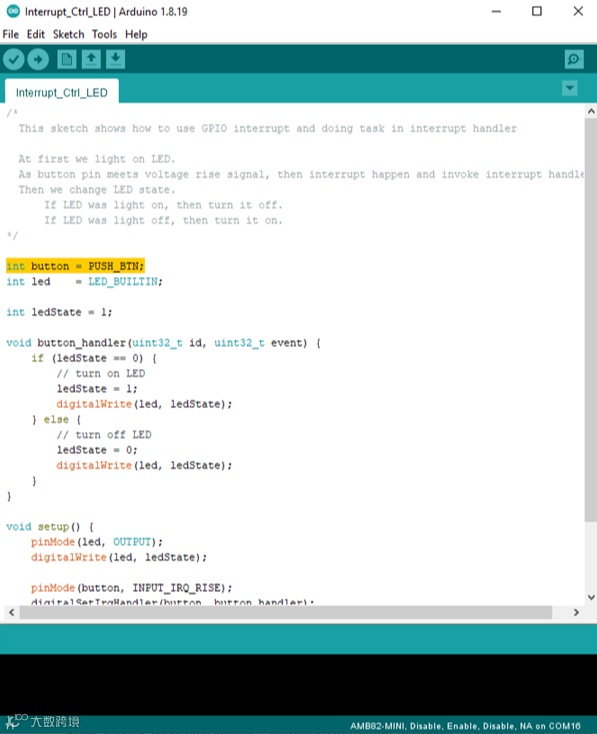

由于BW21-CBV-Kit]没有内置按钮，可以选择将黄色突出显示的代码更改为任何 GPIO 引脚编号，本例中使用的是GPIO引脚0。

BW21-CBV-Kit 电路图：

编译并上传程序后，按下 BW21-CBV-Kit 上的复位按钮。LED 指示灯首先会亮起。按下并松开按钮，LED 指示灯会变暗。再次按下按钮，LED 亮起。

在这个函数中：

setup()

将上例中的 GPIO 引脚设置为：

INPUT_IRQ_RISE

也就是说，当该引脚的电压从 GND 变为 3V3 时，就会发生中断。因此，我们将按钮的另一端连接到 3V3，以便在按下按钮时触发中断事件。

pinMode(button, INPUT_IRQ_RISE);

另一方面可以将上例中的 GPIO 引脚设置为：

INPUT_IRQ_FALL

这意味着当该引脚的电压从 3V3 变为接地时会发生中断。在这种情况下，按钮的另一端连接到 GND。接下来，我们需要指定要执行的函数来处理中断：

digitalSetIrqHandler(button, button_handler);

第二个参数是一个函数指针，带有原型：

void button_handler(uint32_t id, uint32_t event)

在这个处理程序中，每次按下和松开按钮都会触发一个中断，并改变 LED 的状态。
