【外设移植】0.96寸IIC单色屏Ai-M61开发板

安信可科技

2024-02-03

导读：更多教程请进入安信可社区查看

本作品由安信可社区用户

沈夜制作

原贴地址：【外设移植】0.96寸IIC单色屏Ai-M61开发板

外设介绍

先来介绍下0.96寸OLED显示屏（驱动芯片：SSD1306 / SSD1315）

[color=rgba(0, 0, 0, 0.87)]，0.96寸OLED显示屏是一种小尺寸的有机发光二极管（OLED）显示屏，具有许多优点和特点。以下是对0.96寸OLED显示屏的介绍：

尺寸：0.96寸指的是显示屏的对角线尺寸，通常为0.96英寸（约24.4毫米），适合小型设备和紧凑空间。
分辨率：通常具有128x64像素的分辨率，可以显示清晰的图像和文本。
技术：采用OLED技术，每个像素都是自发光的，不需要背光，因此具有更高的对比度和更广的视角。
高亮度：OLED显示屏具有较高的亮度，即使在室外或明亮的环境下也能清晰可见。
低功耗：相比传统的液晶显示屏，OLED显示屏具有较低的功耗，可以延长电池寿命。
快速响应：OLED显示屏具有快速的响应时间，可以实现流畅的图像和动画效果。
色彩鲜艳：OLED显示屏可以呈现鲜艳、饱满的颜色，使图像更加生动逼真。
视角广：OLED显示屏具有广阔的视角，即使从不同的角度观看，图像仍然清晰可见。
薄型轻便：OLED显示屏采用薄型设计，重量轻，适合应用于便携式设备和可穿戴设备。
灵活性：某些OLED显示屏采用柔性基板制造，具有弯曲和弯折的能力，适用于柔性显示应用。
高对比度：OLED显示屏具有高对比度，黑色显示非常深黑，白色显示非常亮白，使图像更加清晰。
高刷新率：OLED显示屏具有高刷新率，可以实现流畅的视频播放和动态图像效果。

外设规格参数

工作电压：3.3V
工作电流：9MA
模块尺寸：27.3 x 27.8 MM
像素大小：128(H) x 64(V)RGB
驱动芯片：SSD1306
通信协议：IIC
管脚数量：4 Pin（2.54mm间距排针）

移植过程

分为资料介绍、移植至工程、引脚选择介绍：

0.96寸OLED产品规格书.pdf

0.96寸OLED模块原理图-4针脚I2C接口.pdf

驱动芯片SSD1306数据手册.pdf

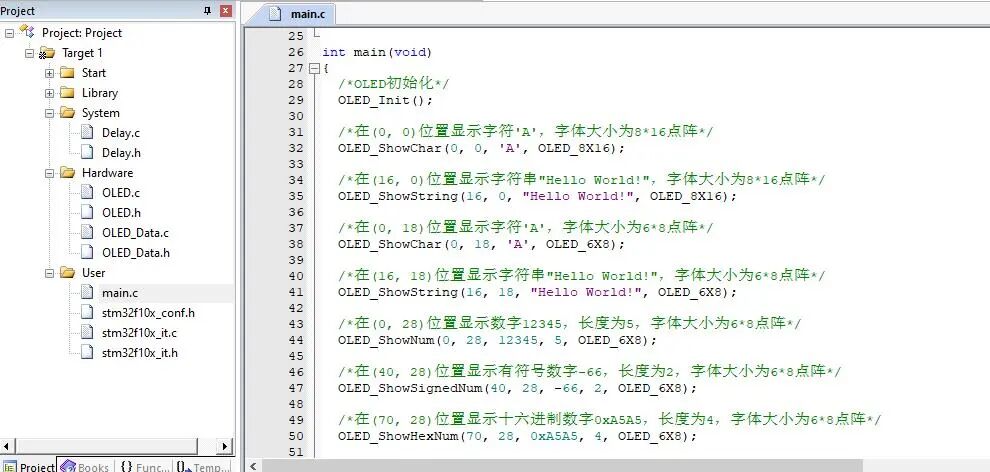

keil stm32 项目移植：

man.c 事例代码移植

删除不用的代码。
#include "stm32f10x.h" // Device header
#include "Delay.h"

确少一个延时，功能一样直接调用博流的库，可以手动替换成bflb_mtimer_delay_ms ，但是可以根据c语法，[color=rgba(0, 0, 0, 0.87)]在代码中添加以下宏定义：
#define Delay_ms(ms) bflb_mtimer_delay_ms(ms)
则无需修改任何代码。

oled.c i2c 移植

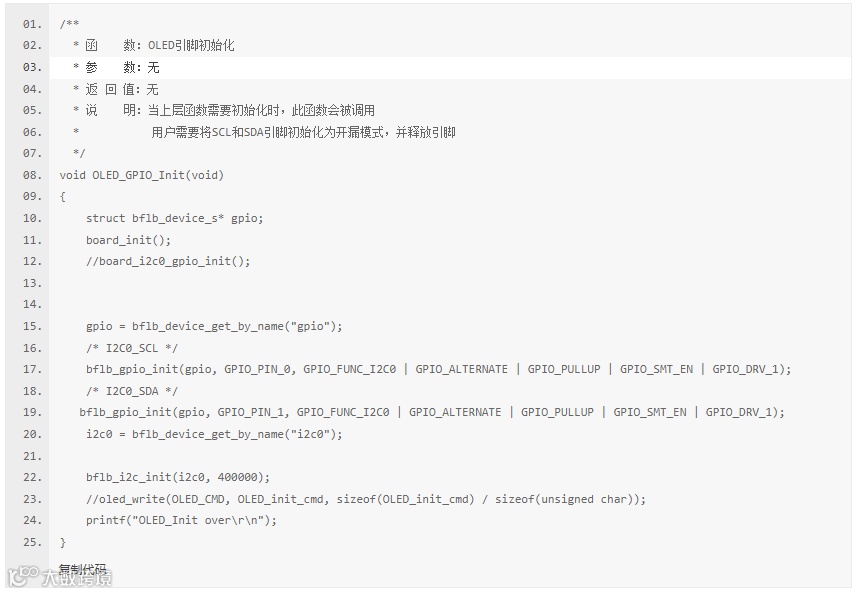

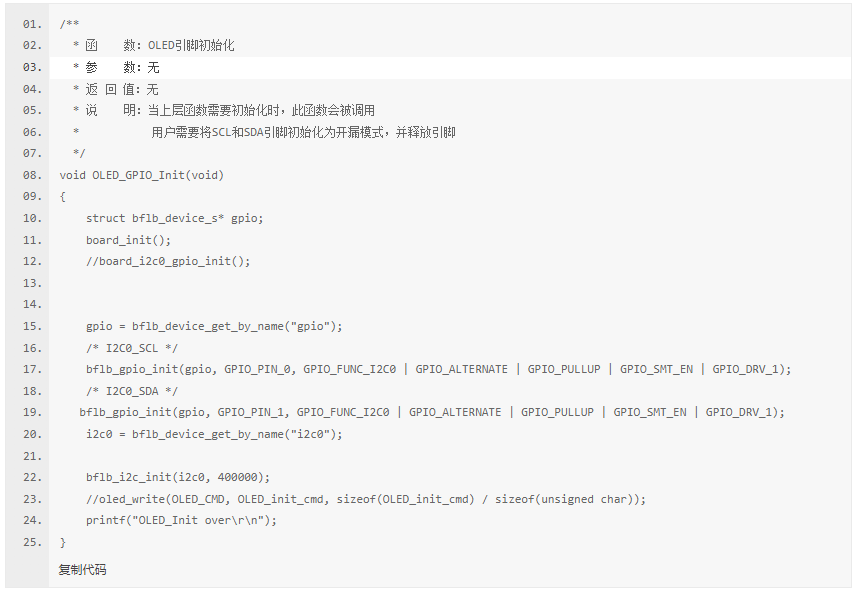

OLED引脚初始化>>OLED_GPIO_Init，
I2C发送一个字节>>OLED_I2C_SendByte
iOLED写命令>>OLED_WriteCommand
OLED写数据>>OLED_WriteData

修改方法：直接复制 sdk里面的i2c代码即可

经过分析。原先工程用的是软件模拟i2c，本次使用的硬件库的。
I2C发送一个字节>>OLED_I2C_SendByte 这个不用移植，直接删掉。

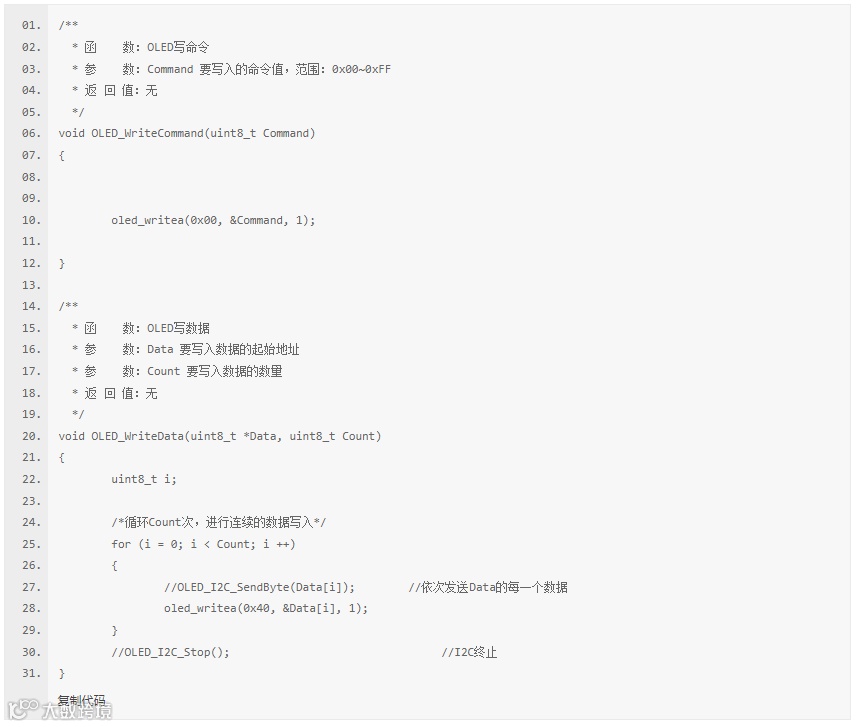

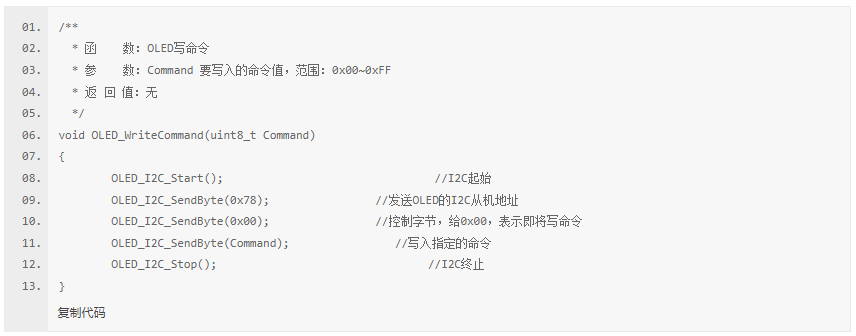

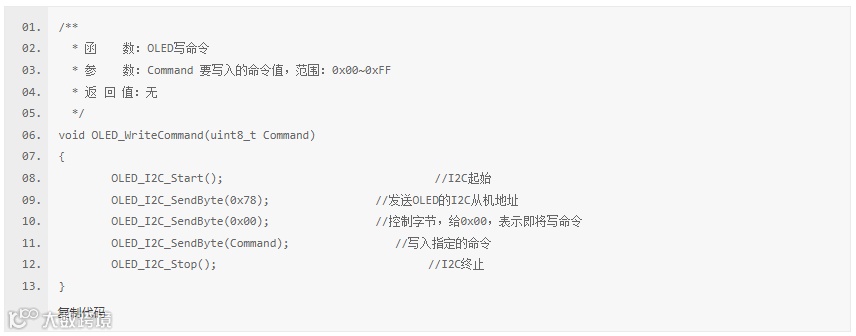

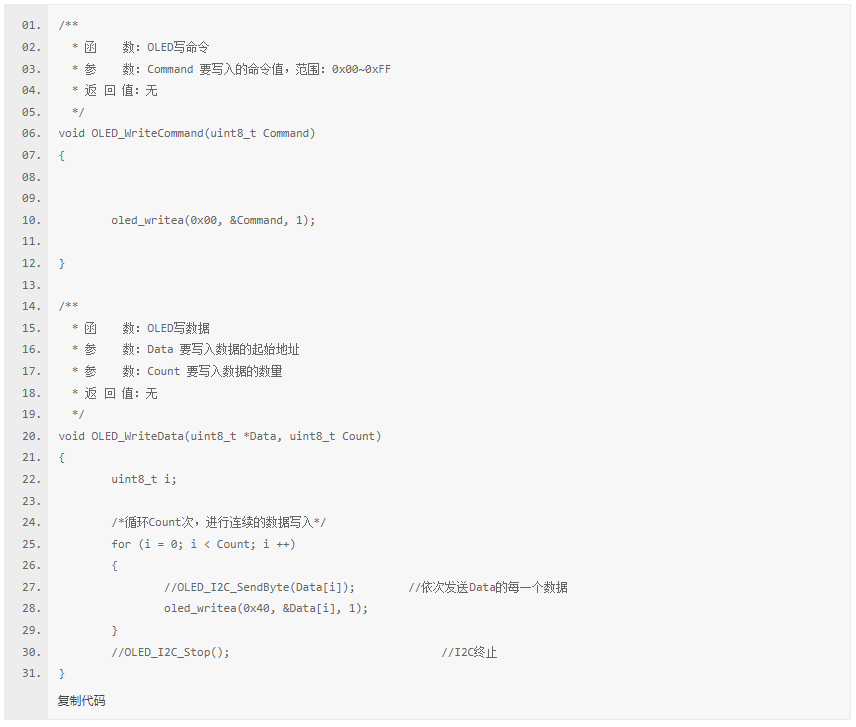

iOLED写命令>>OLED_WriteCommand
OLED写数据>>OLED_WriteData

这里分析得出就是发送从机地址和命令。里面的函数都用不到，可以直接删除：
OLED_I2C_Start(); I2C起始
OLED_I2C_SendByte(0x78);
OLED_I2C_Stop(); //I2C终止

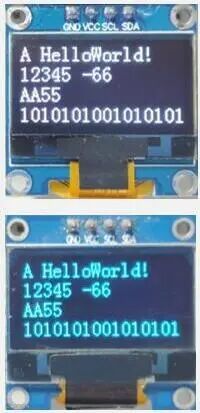

移植验证

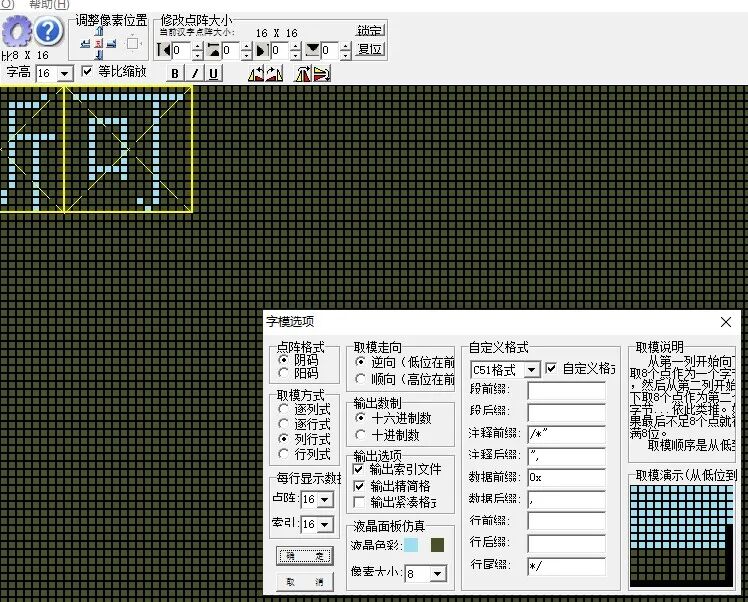

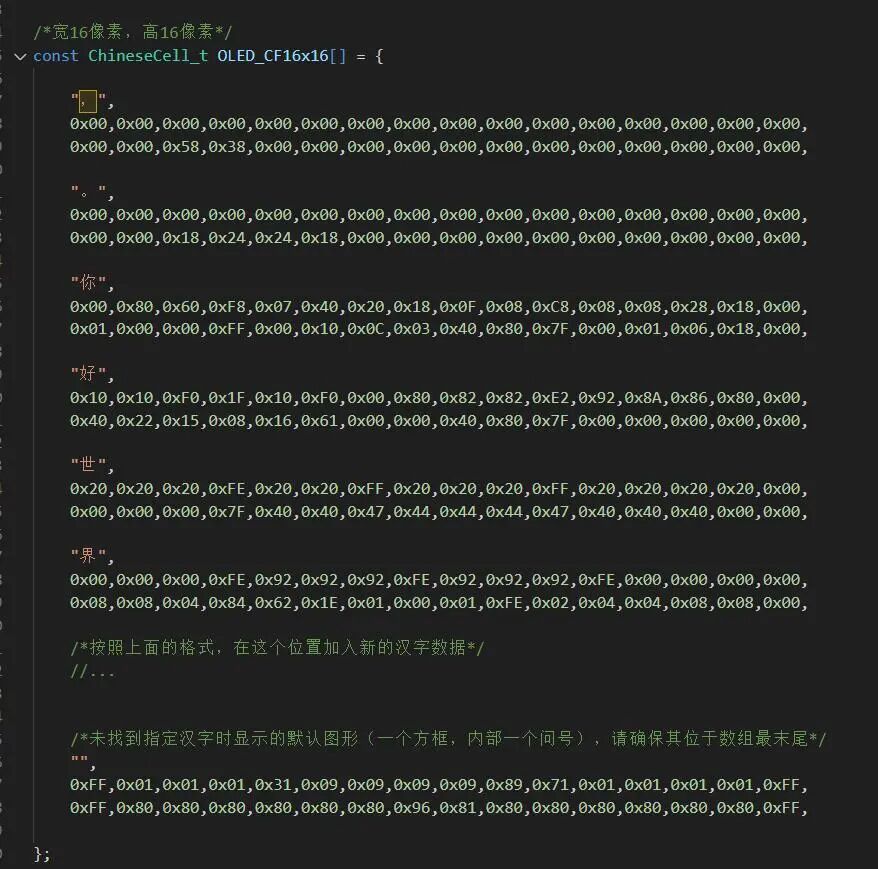

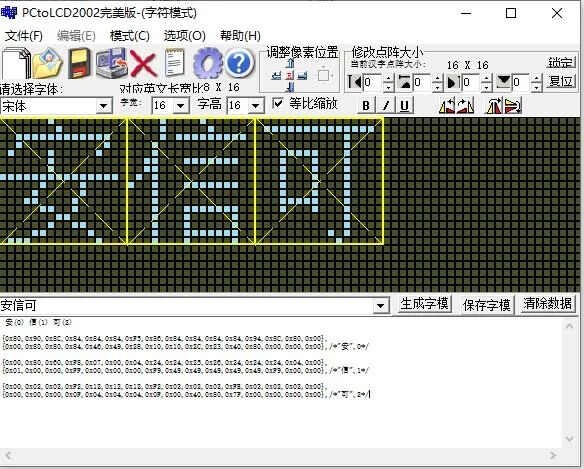

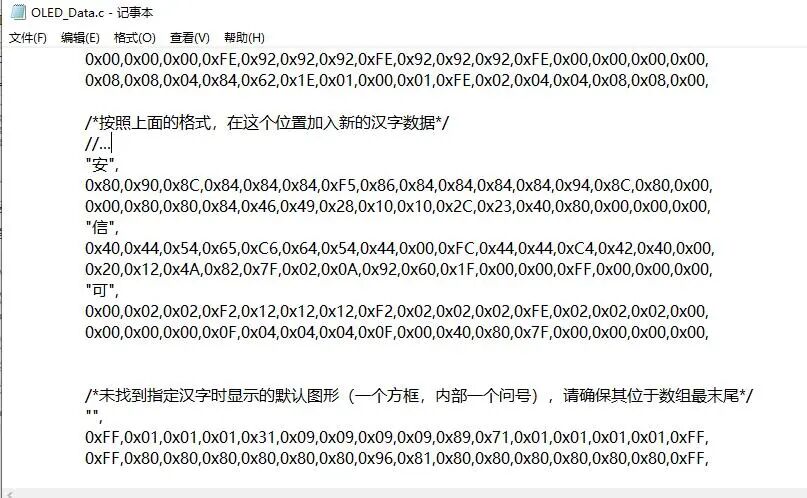

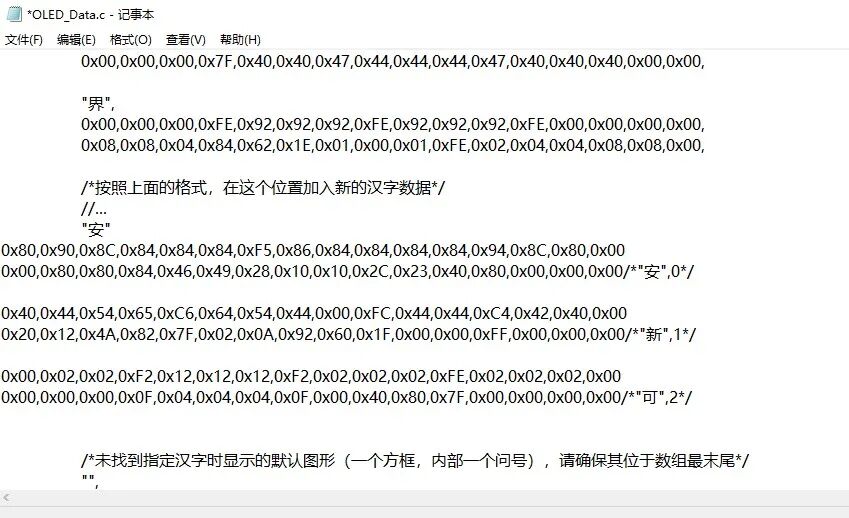

这里介绍功能齐全 - 支持字符、数字、汉字、图像及各种绘图图形显示。

PS:代码非原创，只是移植到了Ai-M61，经验证代码无任何报错。

快速使用:

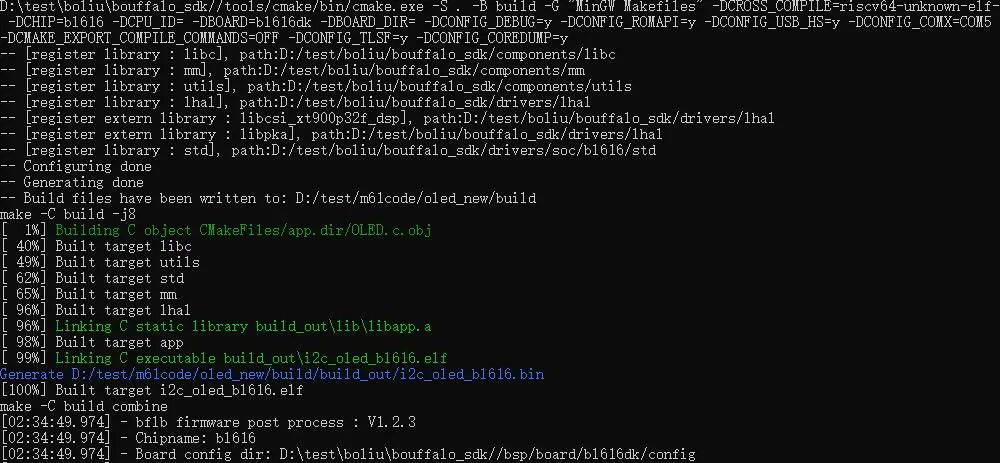

解压修改 Makefile 文件

BL_SDK_BASE ?= D:\test\boliu\bouffalo_sdk/

为自己的sdk路径即可

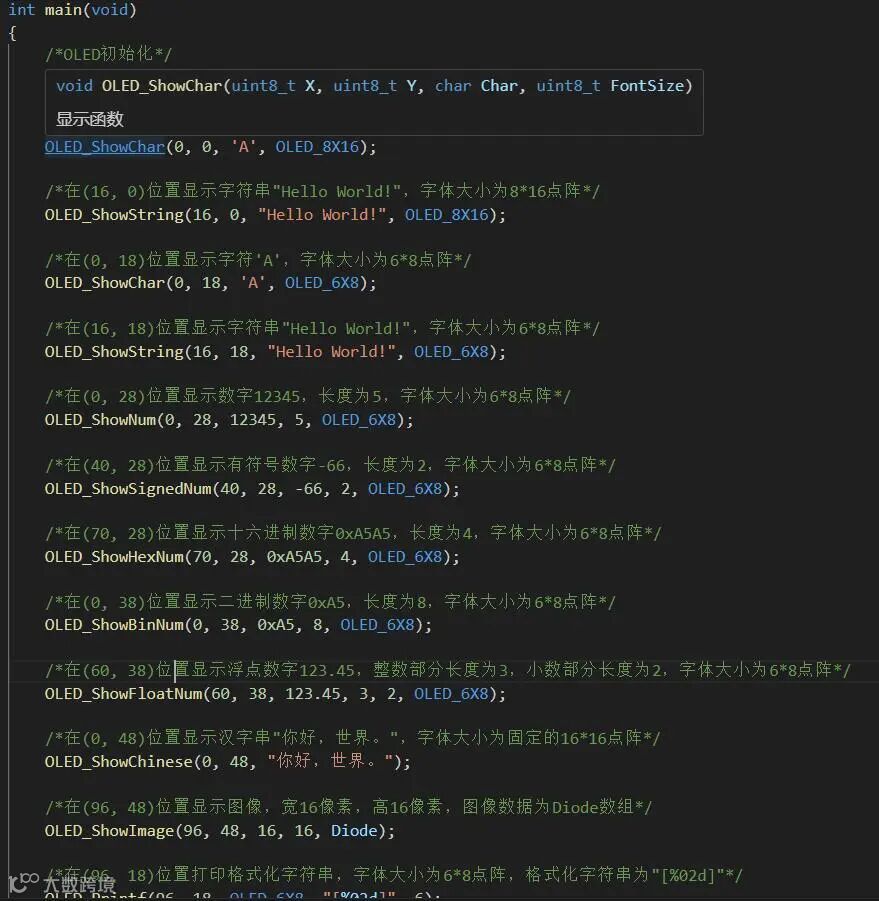

#include "OLED.h"
/*OLED初始化*/
  OLED_Init();

/*在(0, 0)位置显示字符'A'，字体大小为8*16点阵*/
  OLED_ShowChar(0, 0, 'A', OLED_8X16);

/*调用OLED_Update函数，将OLED显存数组的内容更新到OLED硬件进行显示*/
  OLED_Update();
