【DIY】做一个彩色的物联网时钟，还能显示浏览量和粉丝量

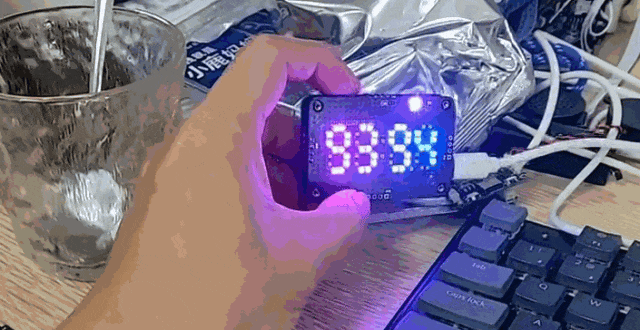

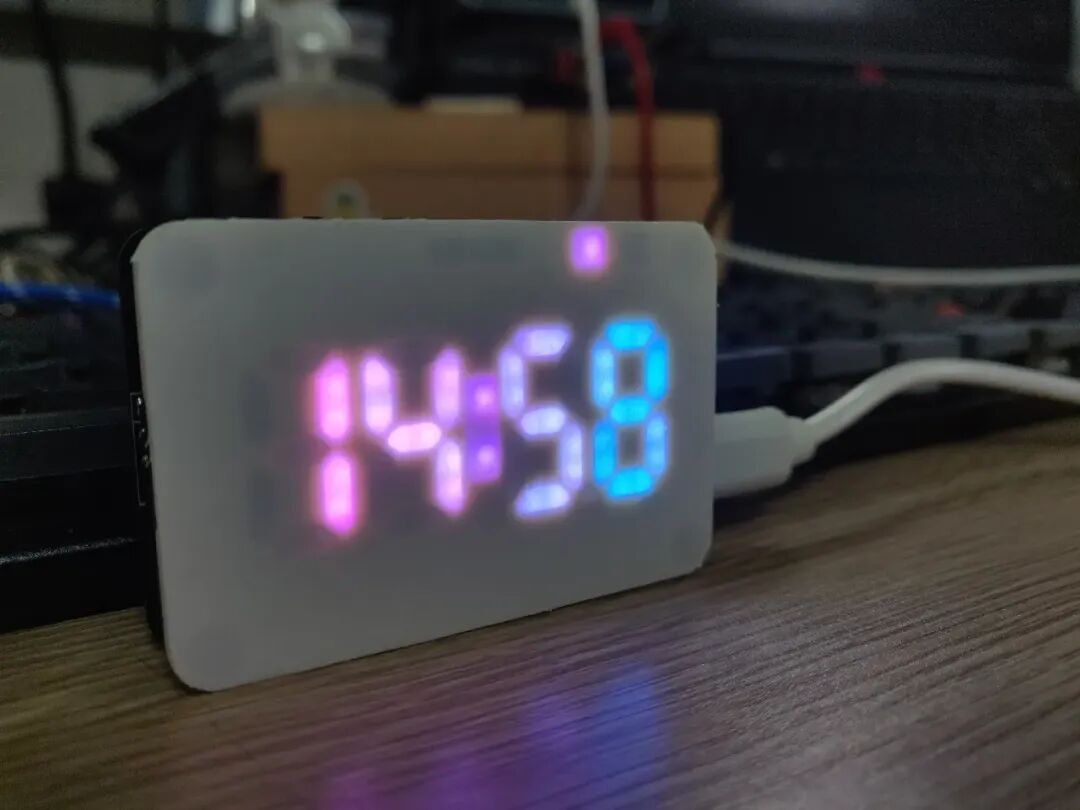

WB2-HoloCore 本质上是一个物联网时钟，不同于之前的数码管显示方案，WB2-HoloCore采用 WS2812 灯珠组成了全彩的数码管，能够展现非常好看的炫彩效果。

01

项目功能

主控采用安信可Ai-WB2-01F模组，负责WS2812的驱动、网络连接、粉丝数获取或工程浏览量获取。

支持 3.3V~5V 输入，因为一共使用了 62 颗灯珠，务必使用保持1A以上的供电输入，否则会导致灯珠数据错乱，显示异常。

连接 2.4GHz Wi-Fi,Ai-WB2 不支持5GHz~5.8GHz Wi-Fi，如果路由器的Wi-Fi 信号设置的是混合模式，设置成2.4GHz+5GHz分开，然后连接不带 5G 后缀Wi-Fi 名称。

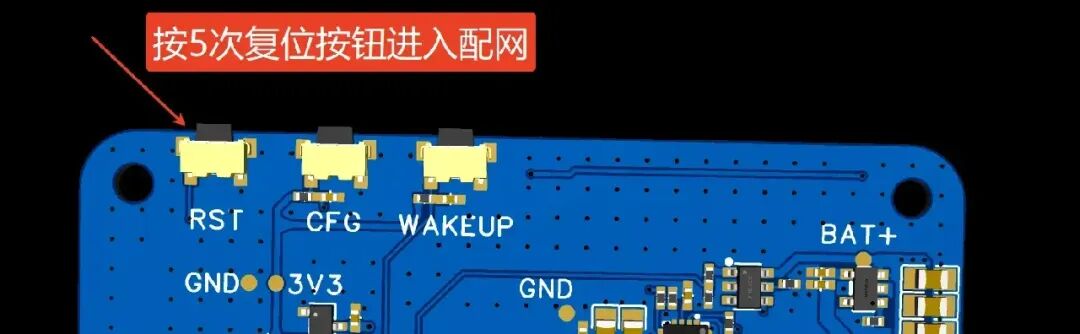

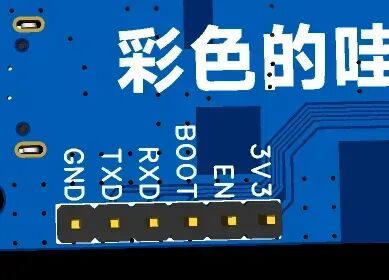

使用TTL 接下方的排针。

• 进入配网之后，扫描下方二维码进入小程序

• 首页选择 “Blufi 配网”,进入配网页面，(确保蓝牙和位置信息已经授权)

• 点击页面下方的 “扫描设备” 手机尽量靠近 WB2-HoloCore

• 在列表中选择 “HoloCore”

• 分别输入 “SSID”（Wi-Fi名称），“密码”

• 点击 "设置WiFi" 按钮，等待配网完成即可




• 获取自己的UID

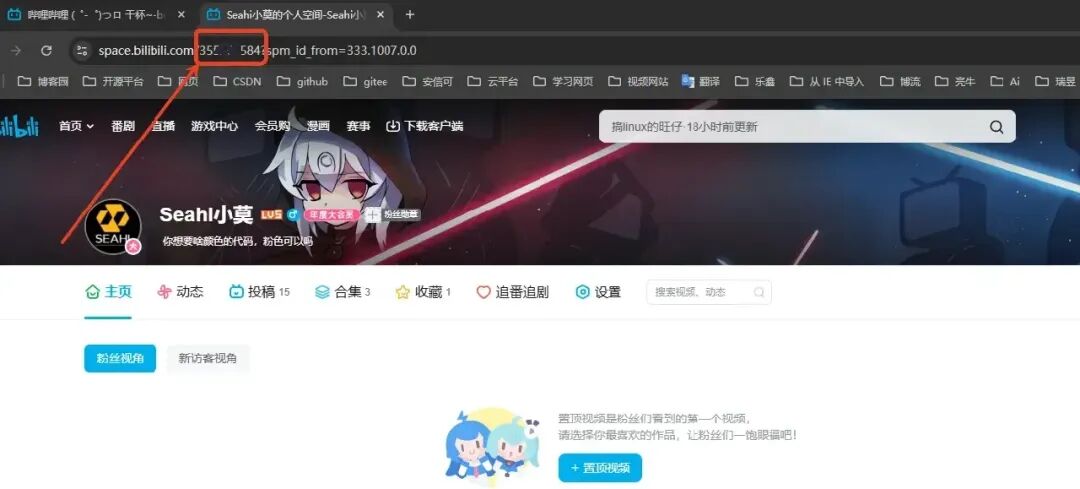

打开自己的B站主页，在个人中心（点击自己头像进入）的网址中获取UID，如：

• 设置B站UID
  打开串口，给模组发送以下指令：

• 设置 UID 指令

bilibili_uid xxxxxxxxxx

把 xxxxxxxxx 替换成自己的 9位的UID 即可

• 查询 UID 指令

bilibili_uid?

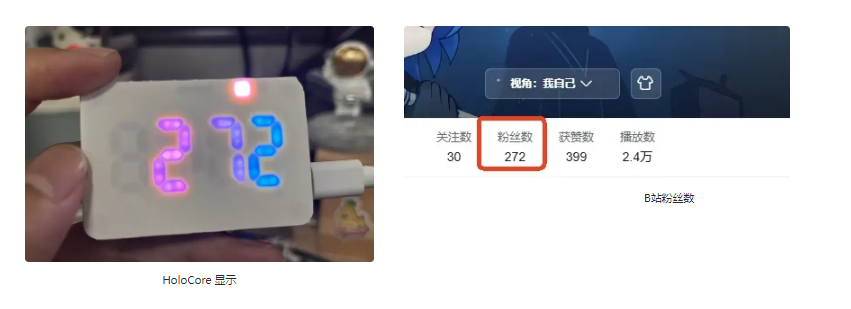

• 显示内容切换成 B站粉丝数

display_msg bilibili

设置完成后等待1分钟，HoloCore 会自动查询粉丝数，或者重启模组。

• 工程UUID获取

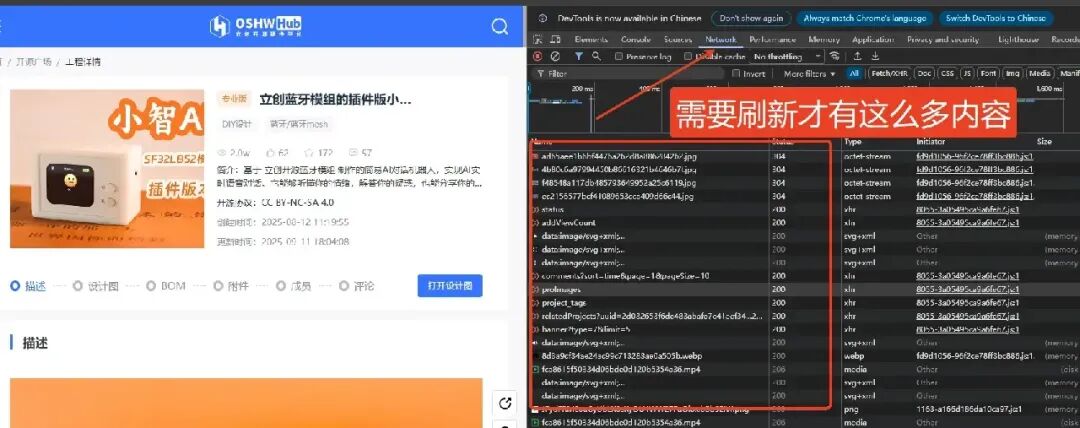

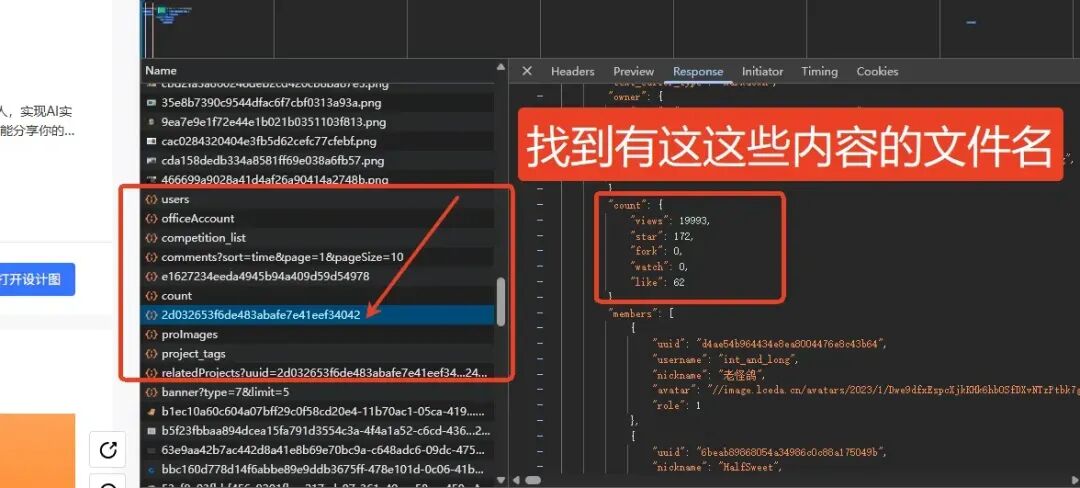

在开源广场随意打开一个工程，按 键盘的F12打开调试信息，再刷新一下页面,然后选择 Network信息，如：

找到准确的UUID，如图：

图中的:2d032653f6de483abafe7e41eef34042,就是工程的32位UUID

• 设置工程 UUID









jlc_puid xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx


把 xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 替换成自己的 32位的UUID 即可

• 查询 UUID









jlc_puid?

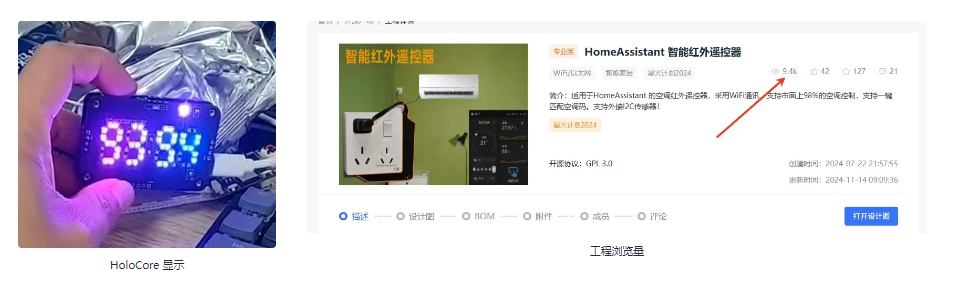

• 显示内容切换成工程浏览量










display_msg jlc


设置完成后等待1分钟，HoloCore 会自动查询浏览量，或者重启模组。

单击中间的按钮可以在时间和粉丝量或浏览量之间切换

双击中间按钮可以循环切换颜色

03

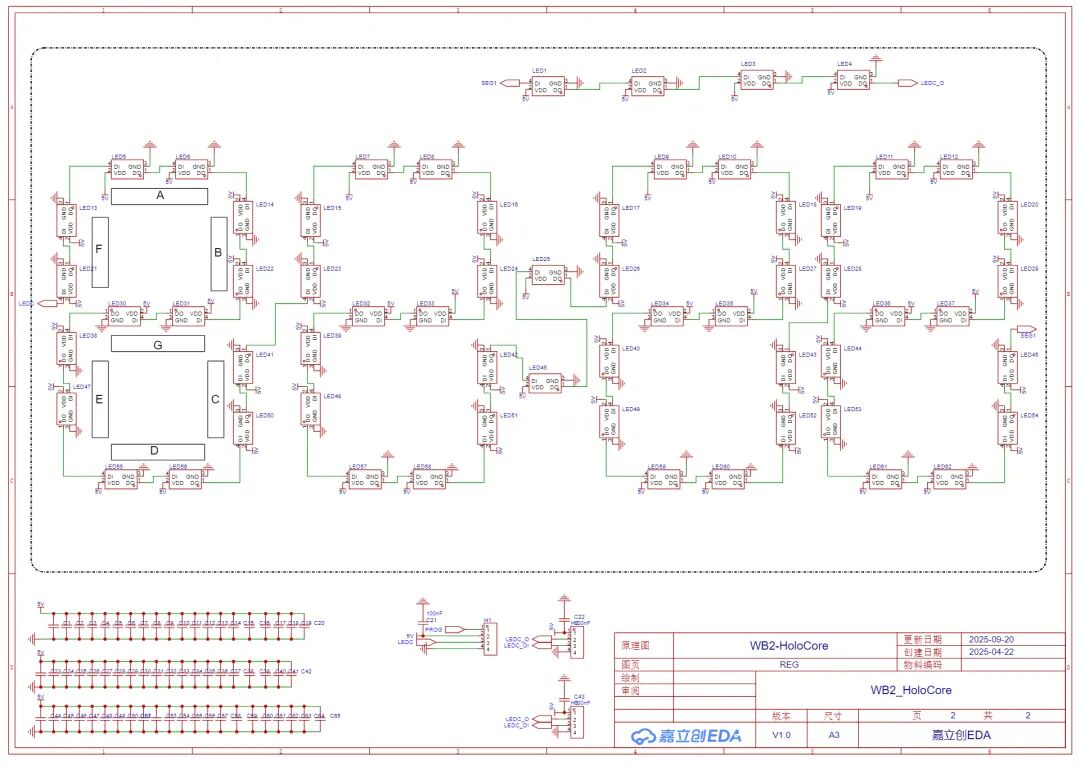

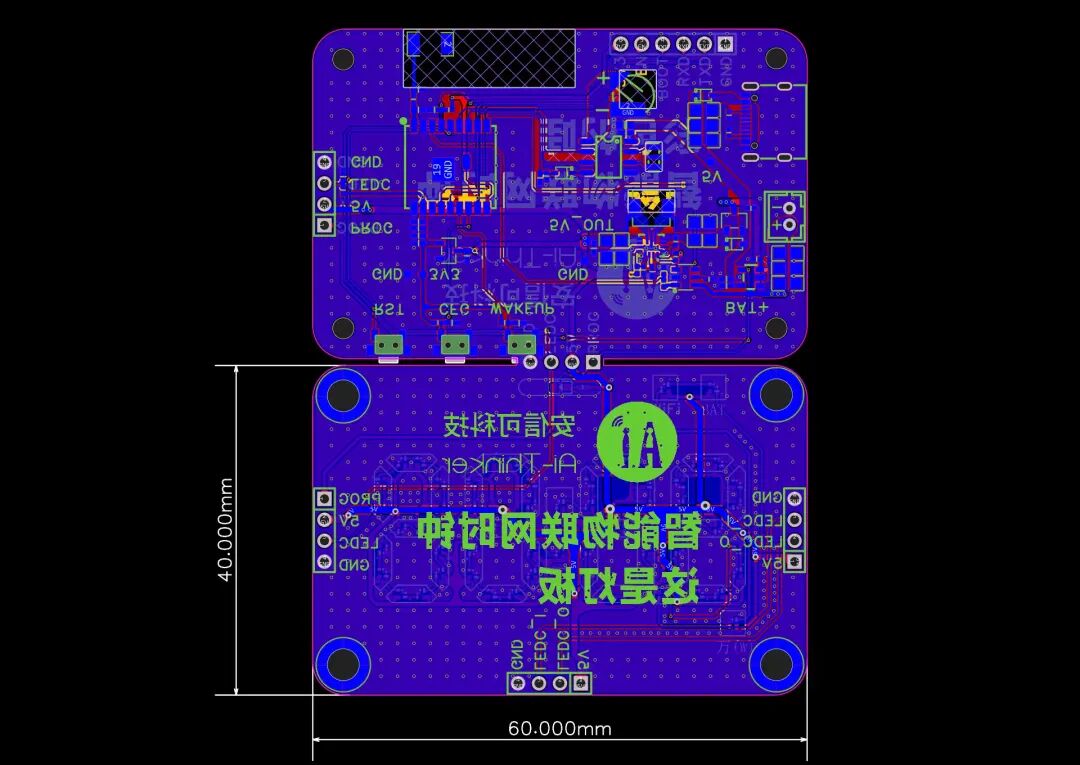

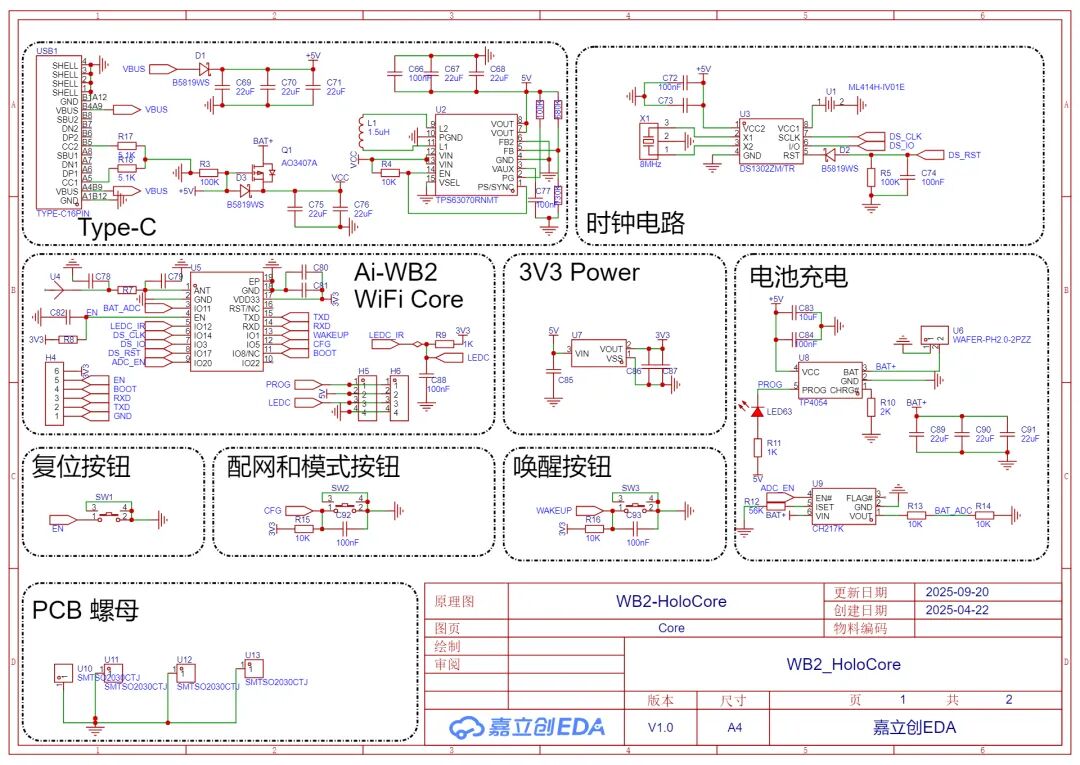

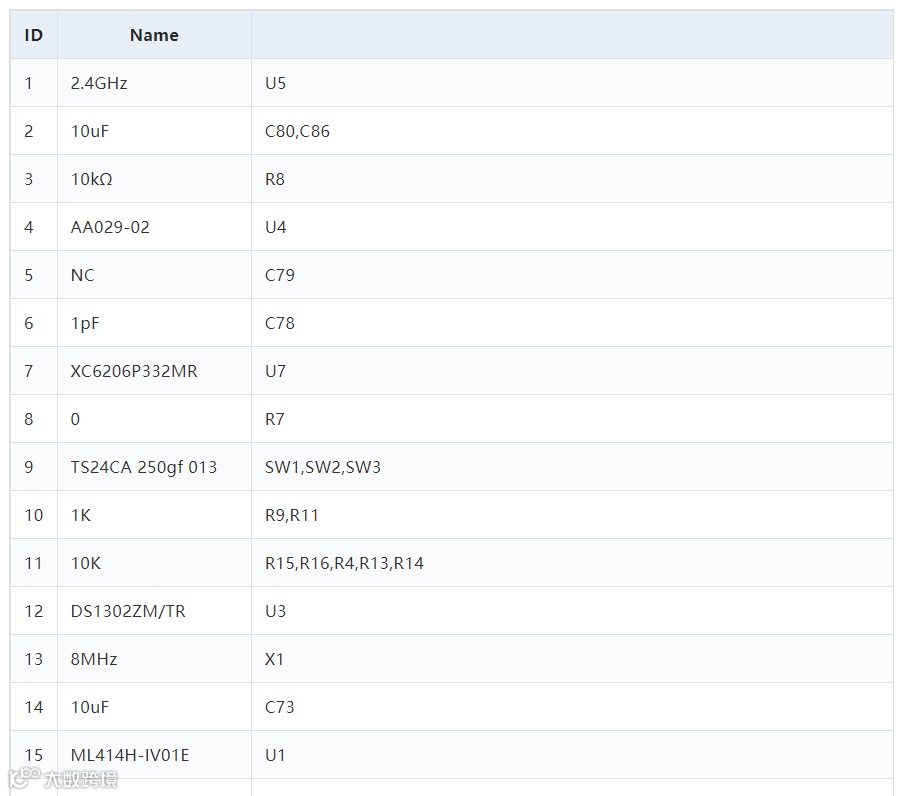

设计图

04

原工程文件及链接

WB2_HoloCore,一个可以显示浏览量的彩色数码管
