01
故障描述

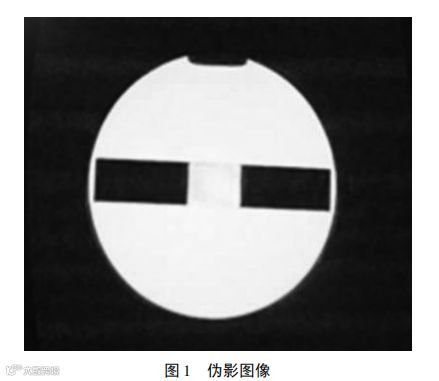

扫描的图像上，出现伪影如图1，图像的背景部分出现横状伪影。
02
故障排查
(1) 本着由易到难的原则，首先检查可能的外界场地干扰的问题，在咨询院方后了解到最近有老鼠，于是检查所有CABLE，都是正常的。接着检测屏蔽，分别执行了：①常规检测屏蔽；②检测滤波电源；③将滤波器断开后再检测屏蔽；④检测所有墙面的屏蔽；⑤检查地线。结果都正常，于是可以排除外界干扰的可能性。
(2) 深入查寻噪声源，同样先从简入繁：PAC、TCU和MAGNET DISPLAY这3个配件容易引起伪影，于是我们逐一关掉上述部件的电源，用DQA模做扫描，比较图像。最终发现当关掉TCU时，伪影消除。

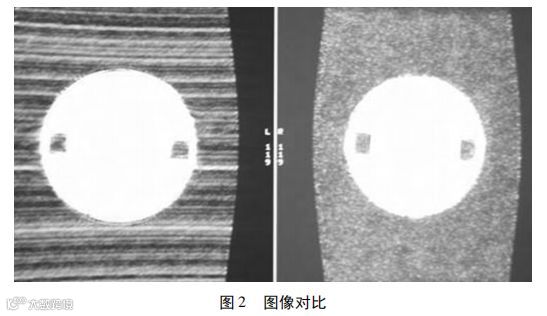

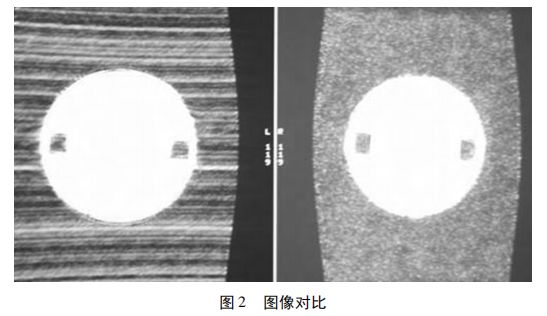

图像对比如图2。左为关掉TCU前，背景出现横状伪影；右为关掉TCU后，伪影消除，图像正常。

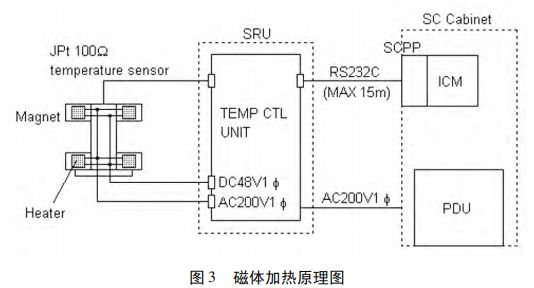

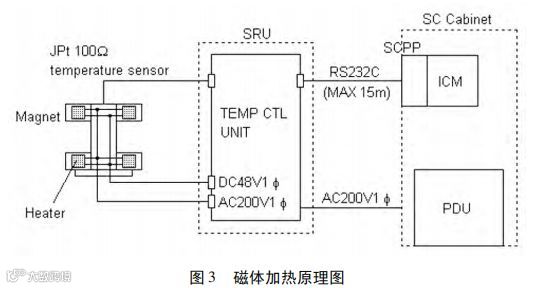

(3) 问题很显然，在磁体加热这部分。磁体加热的原理如图3。

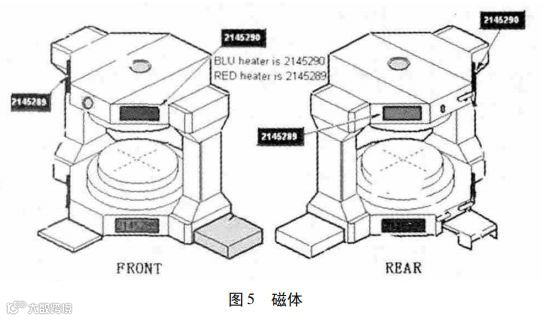

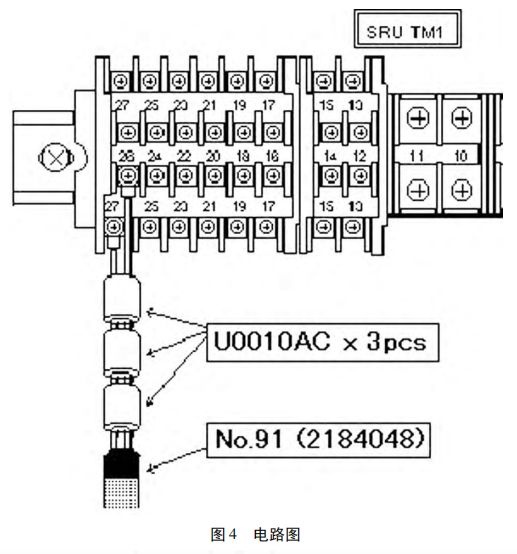

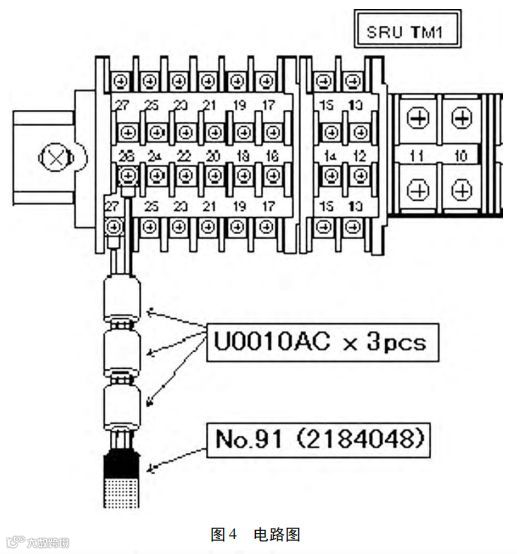

首先，PDU输出200V交流电到SRU的磁体加热供电单元，注意从PDU到SＲU的电源线有3个磁环，用于滤波(如图4中的U0010AC)，再由供电单元到TCU，这是电源加热部分。此外，磁铁上的temperature sensor采集温度数据，TCU读取后与预定值进行比较，通过PID算法，控制输出200V的交流电，输出到加热片上，实现高精确度的控制加热。加热片分2145289和2145290两种，每种有四片，一共有八片。它们紧贴在磁体上，拨开磁体上的绝热保温棉就可以看到，如图5。
(4) 根据分析，我们可以知道，现在引起伪影的源头集中在TCU，TCU的输出电流滤波器和加热模块，及温度传感器上。因为根据维修的经验，加热模块和温度传感器很少坏，所以先考虑更换TCU，更换TCU输出电流的滤波器，伪影依然存在。
(5) 电源产生的Noise会造成伪影的出现。从PDU到TCU的电流产生的谐波经过滤波器后应该就能消除。但是换了TCU和滤波器后伪影依然存在，这说明在滤波器后端贴在磁体上的Heater也有可能有问题。经过逐一排查、更换八块加热片，最终发现有两块2145289和一块2145290有问题，更换后不再出现伪影，设备一切正常。
03
小结
本次故障最终是由加热块坏了引起的。我们按惯性思维，根据经验考虑这东西一般很少坏，所以导致我们这次走了弯路。最终事后咨询医院了解到，机器是在3个月前，从别的地方移动过来的。可能是在移机过程中，操作不当，引起加热块损坏。由此可见，作为医院工程技术人员，必须要掌握常规的模拟和数字电路，只有知识越全面，也才能相对更快和准确的解决问题。
【声明】文章来源于网络，作者：辛丽华，张志平，万爱国，不代表本订阅号赞同其观点和对其真实性负责。如转载内容涉及版权等问题，请立即与我们联系，我们将迅速采取适当措施。
