维修实例
设备型号：
奥林巴斯 URF-V电子输尿管镜
检测结果：

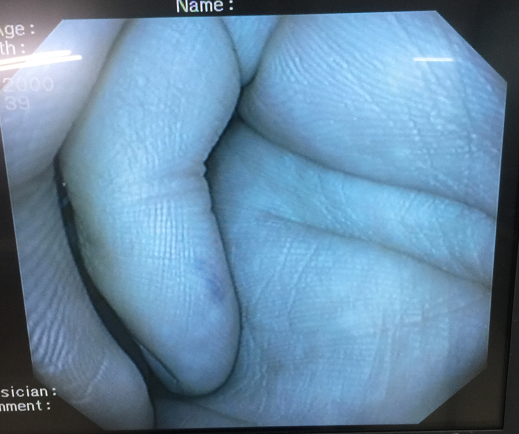

1、图像目前尚可，镜体有进水，CCD有隐患；
2、光束断丝20%；
3、插入管破损漏气；
4、角度不足，打角度蛇骨会变形，钢丝、螺旋管磨损；
5、钳道管破损漏气；
6、先端头漏气；
7、EVE管有褶皱、磨损、老化；
8、弯曲橡皮磨损。
维修方案：
更换：CCD、光束、插入管、蛇骨、钢丝、螺旋管、钳道管、先端组件、EVE管弯曲橡皮。
维修周期：
5-8个工作日
修复视频：
内镜维修小知识
软镜图像问题
图像模糊不清变色缺失发暗闪烁
图像模糊不清、变色、缺失、发暗、闪烁，为光路组件故障。
光路组件自导光插头部起，经导光插头、光束、光束玻璃盖、物镜玻璃盖、CCD（纤维镜为像束）到电气接头（纤维镜为目镜）结束。

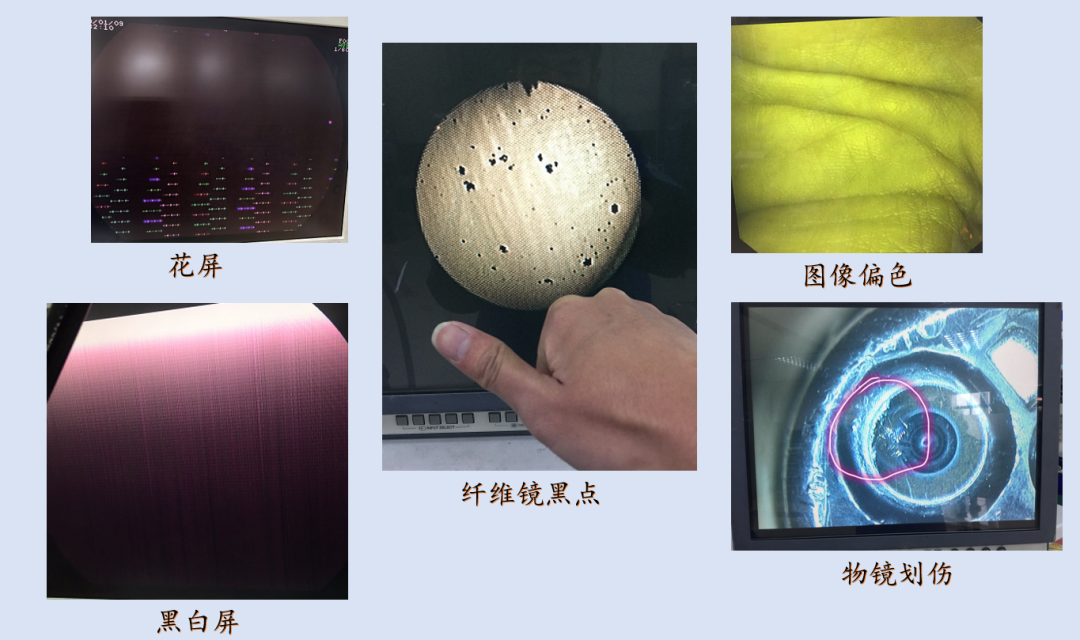

图像模糊不清变色缺失发暗闪烁
当图像模糊不清、变色、缺失、发暗、闪烁时，镜体有可能存在：
1）CCD进水。CCD先端进水导致图像模糊，CCD内部进水导致图像变色。
2）CCD老化。CCD老化时，图像采集能力不足，无法正确传递所需信息。
3）CCD断线。CCD断裂时，图像多为闪烁或无图像。
4）像束进水。纤维镜像束进水时，图像采集不正确，出现模糊、缺失、发暗、无图像、图像龟裂、图像彩虹状等现象。
5）像束断丝。纤维镜像束为排列有序的光纤束构成，断丝时常见图像黑点，黑点严重时可见图像缺失，乃至无图像。
6）像束老化。光纤存在一定寿命，当老化时常出现：图像模糊、发暗、无图像、图像变色等。
7）光束进水、断丝、老化。光束进水、断丝、老化时常见图像变暗、色彩不清、严重时亦会出现无图像故障。
8）导光插头磨损、灼伤、磕碰、生锈。导光插头衔接光束，当导光插头出现故障时，多不能与冷光源良好连接或不能与光束良好衔接，致光亮度不足或无图像。
9）先端玻璃盖损伤、污浊。先端玻璃盖包括光束玻璃盖、物镜玻璃盖及保护套。先端玻璃盖出现损伤时，常见图像缺失、模糊、发暗、变色，部分情况会出现由先端玻璃盖损坏导致的内镜进水。
10）先端玻璃盖偏位。先端玻璃盖偏位所带来的问题基本为图像彩虹状或月牙状，少部分见图像模糊及无图像。
11）电气接头生锈、凹陷、缺脚、接触不良。电气接头为CCD与摄像主机连接部件，电气接头与主机接触不良或与CCD接触不良时，常见图像缺失、偏色、按键失灵现象。
12）目镜老损、偏位。纤维镜目镜老损或偏位时，多出现图像模糊、黯淡、变色、图像月牙状、彩虹现象。
