概念：决策树回归通过树状结构进行回归预测，每个内部节点表示一个特征测试，每个叶节点表示一个预测值。
原理：通过递归地划分特征空间，使得每个子空间内的样本尽可能同质。常用划分准则有均方误差（MSE）等。
思想：将特征空间划分为多个矩形区域，并在每个区域上使用常量进行预测。
应用：非线性关系建模、可解释性要求较高的场景。
-数据预处理：
-模型构建：
-训练：
-评估：
-可视化：
-保存结果：
定量变量预测的机器学习模型可分为传统统计模型、树基集成模型、核方法和深度学习模型四大类，每类模型通过不同机制捕捉数据模式，适用于从线性到复杂非线性关系的预测任务。
代码涵盖了从数据准备到结果保存的自动化过程，包括数据预处理、模型配置、性能评估和报告生成。
# pip install pandas numpy matplotlib seaborn scikit-learn scipy python-docx openpyxl joblib
import os
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
import seaborn as sns
from sklearn.tree import DecisionTreeRegressor, plot_tree
from sklearn.model_selection import train_test_split, cross_val_score, GridSearchCV
from sklearn.metrics import mean_squared_error, mean_absolute_error, r2_score
from sklearn.inspection import permutation_importance
import scipy.stats as stats
from docx import Document
from docx.shared import Inches
import warnings
warnings.filterwarnings('ignore')
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei']
plt.rcParams['axes.unicode_minus'] = False
class DecisionTreeAnalysis:
def __init__(self):
self.tree_model = None
self.train_data = None
self.test_data = None
self.results_dir = os.path.join(os.path.expanduser("~"), "Desktop", "Results模型-DecisionTree-ML")
# 创建结果目录
if not os.path.exists(self.results_dir):
os.makedirs(self.results_dir)
def load_and_preprocess_data(self):
"""加载和预处理数据"""
try:
# 读取Excel数据
file_path = os.path.join(os.path.expanduser("~"), "Desktop", "示例数据.xlsx")
self.data = pd.read_excel(file_path, sheet_name="示例数据")
print("数据基本信息:")
print(f"数据形状: {self.data.shape}")
print("\n数据类型:")
print(self.data.dtypes)
print("\n数据摘要:")
print(self.data.describe())
# 处理分类变量
categorical_columns = ['结局', '肥胖程度', '教育水平', '血型', '指标8']
for col in categorical_columns:
if col in self.data.columns:
self.data[col] = self.data[col].astype('category')
# 检查缺失值
missing_values = self.data.isnull().sum().sum()
print(f"\n总缺失值数量: {missing_values}")
# 如果有缺失值，进行简单处理
if missing_values > 0:
self.data = self.data.fillna(self.data.mean(numeric_only=True))
for col in categorical_columns:
if col in self.data.columns and self.data[col].isnull().any():
self.data[col] = self.data[col].fillna(
self.data[col].mode()[0] if not self.data[col].mode().empty else'Unknown')
return True
except Exception as e:
print(f"数据加载失败: {e}")
return False
def split_data(self):
"""划分训练集和测试集"""
X = self.data.drop(['指标1', '序号'], axis=1, errors='ignore')
y = self.data['指标1']
# 对分类变量进行one-hot编码
X_encoded = pd.get_dummies(X, drop_first=True)
self.X_train, self.X_test, self.y_train, self.y_test = train_test_split(
X_encoded, y, test_size=0.3, random_state=123
)
print(f"训练集样本数: {len(self.X_train)}")
print(f"测试集样本数: {len(self.X_test)}")
def evaluate_model(self):
"""评估模型性能"""
# 训练集预测
self.y_pred_train = self.tree_model.predict(self.X_train)
# 测试集预测
self.y_pred_test = self.tree_model.predict(self.X_test)
# 计算训练集性能指标
self.mse_train = mean_squared_error(self.y_train, self.y_pred_train)
self.rmse_train = np.sqrt(self.mse_train)
self.mae_train = mean_absolute_error(self.y_train, self.y_pred_train)
self.r2_train = r2_score(self.y_train, self.y_pred_train)
# 计算测试集性能指标
self.mse_test = mean_squared_error(self.y_test, self.y_pred_test)
self.rmse_test = np.sqrt(self.mse_test)
self.mae_test = mean_absolute_error(self.y_test, self.y_pred_test)
self.r2_test = r2_score(self.y_test, self.y_pred_test)
# 保存性能指标
performance_data = {
'Dataset': ['Training', 'Training', 'Training', 'Training',
'Testing', 'Testing', 'Testing', 'Testing', 'CV'],
'Metric': ['MSE', 'RMSE', 'MAE', 'R-squared',
'MSE', 'RMSE', 'MAE', 'R-squared', 'CV-RMSE'],
'Value': [self.mse_train, self.rmse_train, self.mae_train, self.r2_train,
self.mse_test, self.rmse_test, self.mae_test, self.r2_test, self.cv_rmse]
}
self.performance_df = pd.DataFrame(performance_data)
self.performance_df.to_csv(os.path.join(self.results_dir, "决策树模型性能_ML.csv"),
index=False, encoding='utf-8-sig')
print("\n模型性能指标:")
print(self.performance_df)
def get_feature_importance(self):
"""获取特征重要性"""
feature_importance = self.tree_model.feature_importances_
self.feature_importance_df = pd.DataFrame({
'Variable': self.X_train.columns,
'Importance': feature_importance
}).sort_values('Importance', ascending=False)
self.feature_importance_df.to_csv(
os.path.join(self.results_dir, "决策树变量重要性.csv"),
index=False, encoding='utf-8-sig'
)
print("\n特征重要性:")
print(self.feature_importance_df.head(10))

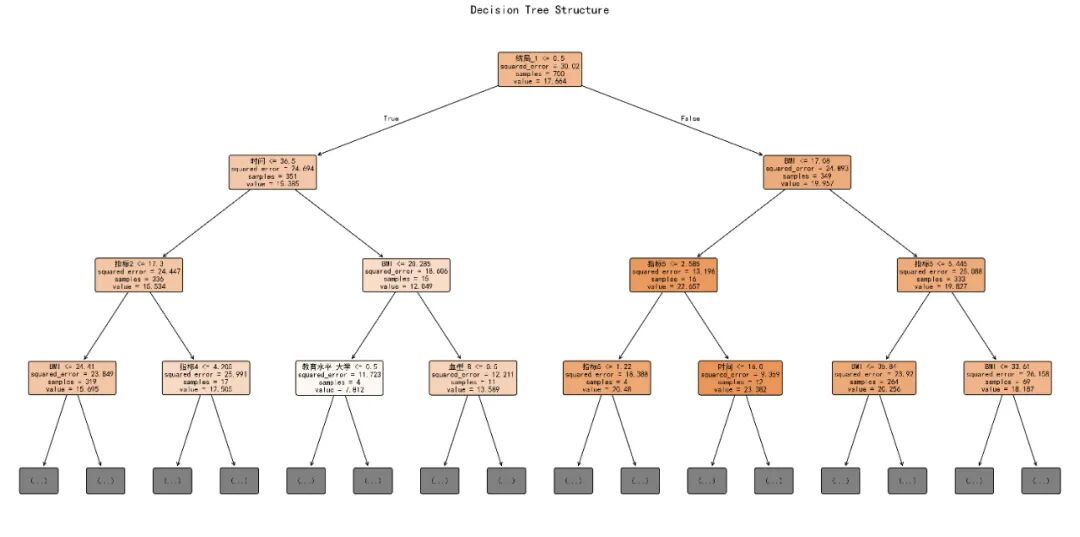

def plot_decision_tree(self):
"""绘制决策树"""
plt.figure(figsize=(20, 10))
plot_tree(self.tree_model,
feature_names=self.X_train.columns,
filled=True,
rounded=True,
max_depth=3, # 限制深度以便可视化
fontsize=10)
plt.title("Decision Tree Structure", fontsize=16, fontweight='bold')
plt.tight_layout()
plt.savefig(os.path.join(self.results_dir, "decision_tree_structure.jpg"),
dpi=300, bbox_inches='tight')
plt.close()
def plot_feature_importance(self):
"""绘制特征重要性图"""
plt.figure(figsize=(10, 8))
top_features = self.feature_importance_df.head(15)
plt.barh(range(len(top_features)), top_features['Importance'],
color='steelblue', alpha=0.8)
plt.yticks(range(len(top_features)), top_features['Variable'])
plt.xlabel('Importance Score')
plt.title('Decision Tree Variable Importance', fontsize=14, fontweight='bold')
plt.gca().invert_yaxis()
plt.tight_layout()
plt.savefig(os.path.join(self.results_dir, "variable_importance.jpg"),
dpi=300, bbox_inches='tight')
plt.close()
def plot_prediction_vs_actual(self):
"""绘制预测值与实际值对比图"""
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(15, 6))
# 训练集
ax1.scatter(self.y_train, self.y_pred_train, alpha=0.6, color='blue', label='Training')
ax1.plot([self.y_train.min(), self.y_train.max()],
[self.y_train.min(), self.y_train.max()], 'r--', lw=2)
ax1.set_xlabel('Actual Values')
ax1.set_ylabel('Predicted Values')
ax1.set_title('Training Set: Predicted vs Actual')
ax1.legend()
ax1.grid(True, alpha=0.3)
# 测试集
ax2.scatter(self.y_test, self.y_pred_test, alpha=0.6, color='green', label='Testing')
ax2.plot([self.y_test.min(), self.y_test.max()],
[self.y_test.min(), self.y_test.max()], 'r--', lw=2)
ax2.set_xlabel('Actual Values')
ax2.set_ylabel('Predicted Values')
ax2.set_title('Testing Set: Predicted vs Actual')
ax2.legend()
ax2.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig(os.path.join(self.results_dir, "predicted_vs_actual.jpg"),
dpi=300, bbox_inches='tight')
plt.close()

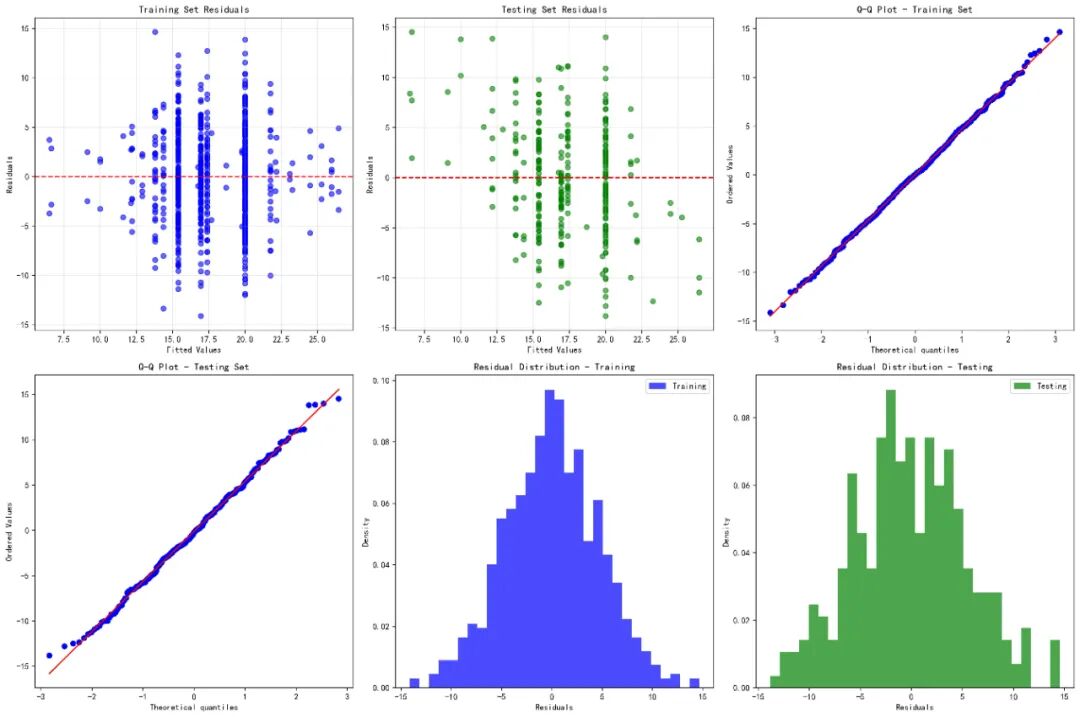

def plot_residual_analysis(self):
"""绘制残差分析图"""
fig, axes = plt.subplots(2, 3, figsize=(18, 12))
# 训练集残差
residuals_train = self.y_train - self.y_pred_train
# 测试集残差
residuals_test = self.y_test - self.y_pred_test
# 残差散点图 - 训练集
axes[0, 0].scatter(self.y_pred_train, residuals_train, alpha=0.6, color='blue')
axes[0, 0].axhline(y=0, color='red', linestyle='--')
axes[0, 0].set_xlabel('Fitted Values')
axes[0, 0].set_ylabel('Residuals')
axes[0, 0].set_title('Training Set Residuals')
axes[0, 0].grid(True, alpha=0.3)
# 残差散点图 - 测试集
axes[0, 1].scatter(self.y_pred_test, residuals_test, alpha=0.6, color='green')
axes[0, 1].axhline(y=0, color='red', linestyle='--')
axes[0, 1].set_xlabel('Fitted Values')
axes[0, 1].set_ylabel('Residuals')
axes[0, 1].set_title('Testing Set Residuals')
axes[0, 1].grid(True, alpha=0.3)
# Q-Q图 - 训练集
stats.probplot(residuals_train, dist="norm", plot=axes[0, 2])
axes[0, 2].set_title('Q-Q Plot - Training Set')
# Q-Q图 - 测试集
stats.probplot(residuals_test, dist="norm", plot=axes[1, 0])
axes[1, 0].set_title('Q-Q Plot - Testing Set')
# 残差分布 - 训练集
axes[1, 1].hist(residuals_train, bins=30, density=True, alpha=0.7, color='blue', label='Training')
axes[1, 1].set_xlabel('Residuals')
axes[1, 1].set_ylabel('Density')
axes[1, 1].set_title('Residual Distribution - Training')
axes[1, 1].legend()
# 残差分布 - 测试集
axes[1, 2].hist(residuals_test, bins=30, density=True, alpha=0.7, color='green', label='Testing')
axes[1, 2].set_xlabel('Residuals')
axes[1, 2].set_ylabel('Density')
axes[1, 2].set_title('Residual Distribution - Testing')
axes[1, 2].legend()
plt.tight_layout()
plt.savefig(os.path.join(self.results_dir, "residual_analysis.jpg"),
dpi=300, bbox_inches='tight')
plt.close()
def plot_performance_comparison(self):
"""绘制性能对比图"""
performance_metrics = pd.DataFrame({
'Metric': ['RMSE', 'MAE', 'R-squared'] * 2,
'Value': [self.rmse_train, self.mae_train, self.r2_train,
self.rmse_test, self.mae_test, self.r2_test],
'Dataset': ['Training'] * 3 + ['Testing'] * 3
})
plt.figure(figsize=(10, 6))
sns.barplot(data=performance_metrics, x='Metric', y='Value', hue='Dataset',
palette=['steelblue', 'orange'], alpha=0.8)
plt.title('Model Performance Comparison: Training vs Testing', fontsize=14, fontweight='bold')
plt.legend(loc='best')
plt.tight_layout()
plt.savefig(os.path.join(self.results_dir, "performance_comparison.jpg"),
dpi=300, bbox_inches='tight')
plt.close()
def learning_curve_analysis(self):
"""学习曲线分析"""
train_sizes = np.linspace(0.1, 0.9, 9)
train_rmse = []
test_rmse = []
for size in train_sizes:
# 从训练集中抽取子集
n_samples = int(size * len(self.X_train))
indices = np.random.choice(len(self.X_train), n_samples, replace=False)
X_subset = self.X_train.iloc[indices]
y_subset = self.y_train.iloc[indices]
# 训练小模型
small_tree = DecisionTreeRegressor(**self.tree_model.get_params())
small_tree.fit(X_subset, y_subset)
# 训练集性能
pred_train = small_tree.predict(X_subset)
rmse_train = np.sqrt(mean_squared_error(y_subset, pred_train))
train_rmse.append(rmse_train)
# 测试集性能
pred_test = small_tree.predict(self.X_test)
rmse_test = np.sqrt(mean_squared_error(self.y_test, pred_test))
test_rmse.append(rmse_test)
# 绘制学习曲线
plt.figure(figsize=(10, 6))
plt.plot(train_sizes * len(self.X_train), train_rmse, 'o-', color='blue',
label='Training RMSE', linewidth=2)
plt.plot(train_sizes * len(self.X_train), test_rmse, 'o-', color='red',
label='Testing RMSE', linewidth=2)
plt.xlabel('Training Set Size')
plt.ylabel('RMSE')
plt.title('Learning Curve: Training Size vs RMSE', fontsize=14, fontweight='bold')
plt.legend()
plt.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig(os.path.join(self.results_dir, "learning_curve.jpg"),
dpi=300, bbox_inches='tight')
plt.close()
def model_stability_analysis(self):
"""模型稳定性分析"""
n_iterations = 10
stability_results = []
for i in range(n_iterations):
# 重新划分数据
X_temp = self.data.drop(['指标1', '序号'], axis=1, errors='ignore')
y_temp = self.data['指标1']
X_encoded = pd.get_dummies(X_temp, drop_first=True)
X_train_temp, X_test_temp, y_train_temp, y_test_temp = train_test_split(
X_encoded, y_temp, test_size=0.3, random_state=100 + i
)
# 训练模型
temp_model = DecisionTreeRegressor(**self.tree_model.get_params())
temp_model.fit(X_train_temp, y_train_temp)
# 预测和评估
y_pred_temp = temp_model.predict(X_test_temp)
rmse_temp = np.sqrt(mean_squared_error(y_test_temp, y_pred_temp))
r2_temp = r2_score(y_test_temp, y_pred_temp)
stability_results.append({
'Iteration': i + 1,
'RMSE': rmse_temp,
'R_squared': r2_temp
})
self.stability_df = pd.DataFrame(stability_results)
# 绘制稳定性图
plt.figure(figsize=(10, 6))
plt.plot(self.stability_df['Iteration'], self.stability_df['RMSE'],
'o-', color='steelblue', linewidth=2, markersize=8)
plt.xlabel('Iteration')
plt.ylabel('Test RMSE')
plt.title('Model Stability Across Different Data Splits', fontsize=14, fontweight='bold')
plt.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig(os.path.join(self.results_dir, "model_stability.jpg"),
dpi=300, bbox_inches='tight')
plt.close()
def generate_report(self):
"""生成分析报告"""
doc = Document()
# 标题
doc.add_heading('决策树回归 - 机器学习分析报告', 0)
doc.add_paragraph(f'生成日期: {pd.Timestamp.now().strftime("%Y-%m-%d %H:%M:%S")}')
doc.add_paragraph()
# 数据概述
doc.add_heading('数据概述', level=1)
doc.add_paragraph(f'总样本数: {len(self.data)}')
doc.add_paragraph(f'训练集样本数: {len(self.X_train)}')
doc.add_paragraph(f'测试集样本数: {len(self.X_test)}')
doc.add_paragraph(f'特征数量: {len(self.X_train.columns)}')
doc.add_paragraph()
# 模型性能摘要
doc.add_heading('模型性能摘要', level=1)
# 创建性能表格
table = doc.add_table(rows=1, cols=3)
table.style = 'Light Grid'
hdr_cells = table.rows[0].cells
hdr_cells[0].text = '数据集'
hdr_cells[1].text = '指标'
hdr_cells[2].text = '值'
for _, row in self.performance_df.iterrows():
row_cells = table.add_row().cells
row_cells[0].text = str(row['Dataset'])
row_cells[1].text = str(row['Metric'])
row_cells[2].text = f"{row['Value']:.4f}"
doc.add_paragraph()
# 过拟合分析
doc.add_heading('过拟合分析', level=1)
overfitting_gap = self.rmse_test - self.rmse_train
doc.add_paragraph(f'RMSE差距 (测试集 - 训练集): {overfitting_gap:.4f}')
if overfitting_gap > 0.1:
doc.add_paragraph('警告: 检测到可能的过拟合 (训练集和测试集性能差距较大)')
else:
doc.add_paragraph('良好: 模型表现出良好的泛化能力 (训练集和测试集性能差距较小)')
doc.add_paragraph()
# 特征重要性
doc.add_heading('特征重要性', level=1)
doc.add_paragraph('前10个最重要的特征:')
table = doc.add_table(rows=1, cols=2)
table.style = 'Light Grid'
hdr_cells = table.rows[0].cells
hdr_cells[0].text = '特征'
hdr_cells[1].text = '重要性'
for _, row in self.feature_importance_df.head(10).iterrows():
row_cells = table.add_row().cells
row_cells[0].text = str(row['Variable'])
row_cells[1].text = f"{row['Importance']:.4f}"
doc.add_paragraph()
# 稳定性分析
doc.add_heading('模型稳定性分析', level=1)
stability_summary = pd.DataFrame({
'指标': ['平均测试RMSE', '测试RMSE标准差', '平均测试R平方', '测试R平方标准差'],
'值': [
self.stability_df['RMSE'].mean(),
self.stability_df['RMSE'].std(),
self.stability_df['R_squared'].mean(),
self.stability_df['R_squared'].std()
]
})
table = doc.add_table(rows=1, cols=2)
table.style = 'Light Grid'
hdr_cells = table.rows[0].cells
hdr_cells[0].text = '指标'
hdr_cells[1].text = '值'
for _, row in stability_summary.iterrows():
row_cells = table.add_row().cells
row_cells[0].text = str(row['指标'])
row_cells[1].text = f"{row['值']:.4f}"
doc.add_paragraph()
# 可视化结果
doc.add_heading('可视化结果', level=1)
# 添加图片
image_files = [
"variable_importance.jpg",
"performance_comparison.jpg",
"learning_curve.jpg",
"model_stability.jpg",
"predicted_vs_actual.jpg"
]
titles = [
"特征重要性",
"性能对比",
"学习曲线",
"模型稳定性",
"预测值 vs 实际值"
]
for img_file, title in zip(image_files, titles):
doc.add_paragraph(title)
img_path = os.path.join(self.results_dir, img_file)
if os.path.exists(img_path):
doc.add_picture(img_path, width=Inches(6))
doc.add_paragraph()
# 结论和建议
doc.add_heading('结论和建议', level=1)
doc.add_paragraph('基于决策树回归的机器学习分析:')
doc.add_paragraph(f'- 训练集 R平方: {self.r2_train * 100:.2f}%')
doc.add_paragraph(f'- 测试集 R平方: {self.r2_test * 100:.2f}%')
doc.add_paragraph(f'- 模型泛化差距: {overfitting_gap:.4f}')
doc.add_paragraph(f'- 最重要的特征: {", ".join(self.feature_importance_df.head(3)["Variable"].tolist())}')
doc.add_paragraph()
doc.add_paragraph('建议:')
doc.add_paragraph('1. 如果检测到过拟合，考虑进行超参数调优')
doc.add_paragraph('2. 探索集成方法 (随机森林、梯度提升) 以提高性能')
doc.add_paragraph('3. 在新数据上监控模型性能以检测概念漂移')
# 保存文档
report_path = os.path.join(self.results_dir, "DecisionTree_ML_Analysis_Report.docx")
doc.save(report_path)
print(f"分析报告已保存至: {report_path}")
def save_models(self):
"""保存模型"""
import joblib
# 保存模型对象
joblib.dump(self.tree_model, os.path.join(self.results_dir, "decision_tree_model.pkl"))
# 保存处理后的数据
self.data.to_csv(os.path.join(self.results_dir, "processed_data.csv"),
index=False, encoding='utf-8-sig')
print("模型和数据已保存")
def run_analysis(self):
"""运行完整分析流程"""
print("开始决策树回归分析...")
# 1. 加载和预处理数据
if not self.load_and_preprocess_data():
return
# 2. 划分数据
self.split_data()

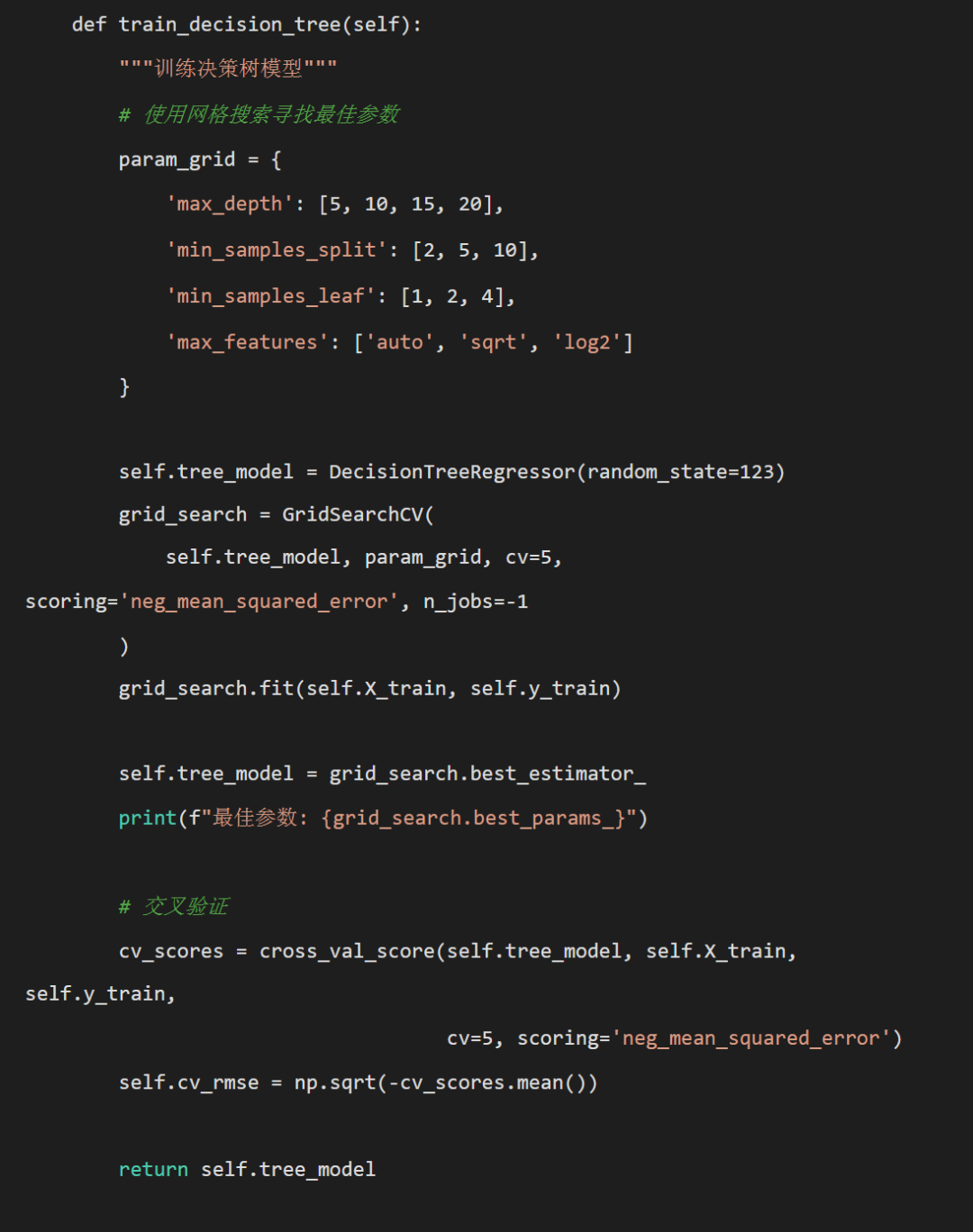

# 3. 训练决策树模型
print("训练决策树模型中...")
self.train_decision_tree()
# 4. 评估模型
print("评估模型性能...")
self.evaluate_model()
# 5. 获取特征重要性
self.get_feature_importance()
# 6. 生成可视化
print("生成可视化图表...")
self.plot_decision_tree()
self.plot_feature_importance()
self.plot_prediction_vs_actual()
self.plot_residual_analysis()
self.plot_performance_comparison()
self.learning_curve_analysis()
self.model_stability_analysis()
# 7. 生成报告
print("生成分析报告...")
self.generate_report()
# 8. 保存模型
self.save_models()
print("\n决策树机器学习分析完成!")
print(f"结果已保存到: {self.results_dir}")
print("- 模型性能比较 (训练集 vs 测试集)")
print("- 综合可视化图表包括学习曲线")
print("- 模型稳定性分析")
print("- 详细的Word分析报告")
print("- 模型对象和处理后的数据")
# 主程序
if __name__ == "__main__":
analysis = DecisionTreeAnalysis()
analysis.run_analysis()
3. 决策树回归（Decision Tree Regression）
概念：基于树状结构的非参数回归方法。
原理
- 分裂准则：最小化子节点内方差
- 停止条件：最大深度、最小样本数、最小纯度提升
- 预测：叶节点内样本的平均值
思想：递归地将特征空间划分为矩形区域，每个区域用常量预测。
医学统计数据分析分享交流SPSS、R语言、Python、ArcGis、Geoda、GraphPad、数据分析图表制作等心得。承接数据分析，论文返修，医学统计，机器学习，生存分析，空间分析，问卷分析业务。若有投稿和数据分析代做需求，可以直接联系我，谢谢！
“医学统计数据分析”公众号右下角；
找到“联系作者”，
可加我微信，邀请入粉丝群！
有临床流行病学数据分析
如（t检验、方差分析、χ2检验、logistic回归）、
（重复测量方差分析与配对T检验、ROC曲线）、
（非参数检验、生存分析、样本含量估计）、
（筛检试验：灵敏度、特异度、约登指数等计算）、
（绘制柱状图、散点图、小提琴图、列线图等）、
机器学习、深度学习、生存分析
等需求的同仁们，加入【临床】粉丝群。
疾控，公卫岗位的同仁，可以加一下【公卫】粉丝群，分享生态学研究、空间分析、时间序列、监测数据分析、时空面板技巧等工作科研自动化内容。
有实验室数据分析需求的同仁们，可以加入【生信】粉丝群，交流NCBI（基因序列）、UniProt（蛋白质）、KEGG（通路）、GEO（公共数据集）等公共数据库、基因组学转录组学蛋白组学代谢组学表型组学等数据分析和可视化内容。
或者可扫码直接加微信进群！！！
精品视频课程-“医学统计数据分析”视频号付费合集
在“医学统计数据分析”视频号-付费合集兑换相应课程后，获取课程理论课PPT、代码、基础数据等相关资料，请大家在【医学统计数据分析】公众号右下角，找到“联系作者”，加我微信后打包发送。感谢您的支持！！
