干货｜一套架构框架满足流批数据质量监控

字节跳动数据平台

2021-12-28

导读：面对今日头条、抖音等不同产品线的复杂数据质量场景，分享字节跳动的数据质量平台如何满足多样的需求。

面对今日头条、抖音等不同产品线的复杂数据质量场景，字节跳动数据质量平台如何满足多样的需求？本文将介绍我们在弥合大数据场景下数据质量校验与计算消耗资源大、校验计算时间长的冲突等方面的经验，同时介绍火山引擎数据质量平台是如何用一套架构框架来满足流批方面的数据质量监控。

作者：Frank ｜字节跳动数据平台开发套件团队高级研发工程师

DataLeap

什么是数据质量管理

广义上来说，数据质量的定义是数据满足一组固有特性（质量维度）要求的程度。业界通常有 6 个维度：

完整性：指数据的记录和信息是否完整，是否存在缺失的情况。数据缺失主要包括记录的缺失和记录中某个字段信息的缺失，两者都会造成统计结果不准确，所以说完整性是数据质量最基础的保障。在做监控时，需要考虑两个方面：数据条数是否少了；某些字段的取值是否缺失。完整性的监控，多出现在日志级别的监控上，一般会在数据接入的时候来做数据完整性校验。
准确性：指数据中记录的信息和数据是否准确，是否存在异常或者错误。一般准确性的监控多集中在对业务结果数据的监控，比如每日的活跃、收入等数据是否正常。
一致性：指同一指标在不同地方的结果是否一致。数据不一致的情况，多出现在数据系统达到一定的复杂度后，同一指标会在多处进行计算，由于计算口径或者开发人员的不同，容易造成同一指标出现不同的结果。
及时性：在确保数据的完整性、准确性和一致性后，接下来就要保障数据能够及时产出，这样才能体现数据的价值。及时性很容易理解，主要就是数据计算出来的速度是否够快，这点在数据质量监控中可以体现在监控结果数据是否在指定时间点前计算完成。
规范性：指数据是否按照要求的规则进行存储，如邮箱校验、IP 地址校验、电话格式校验等，具有一定的语义意义。
唯一性：指数据是否有重复，如字段的唯一值、字段的重复值等。

我们对数据质量有一些流程和规范，并针对上述一些维度开发了一套数据质量平台，主要关注数据质量及其生产链路。

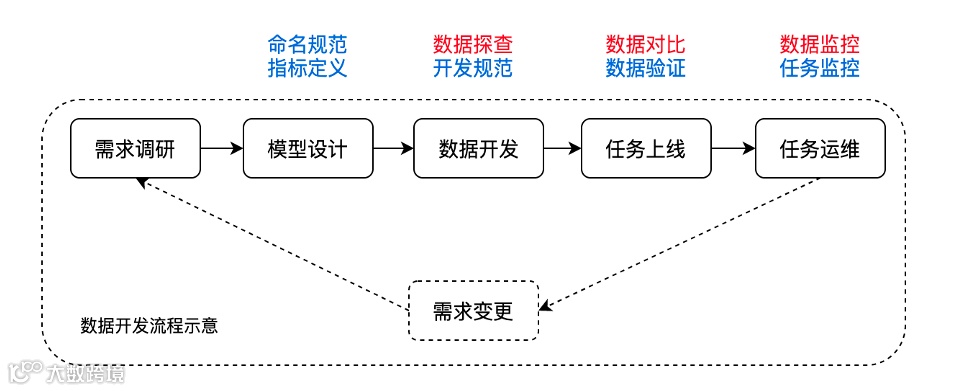

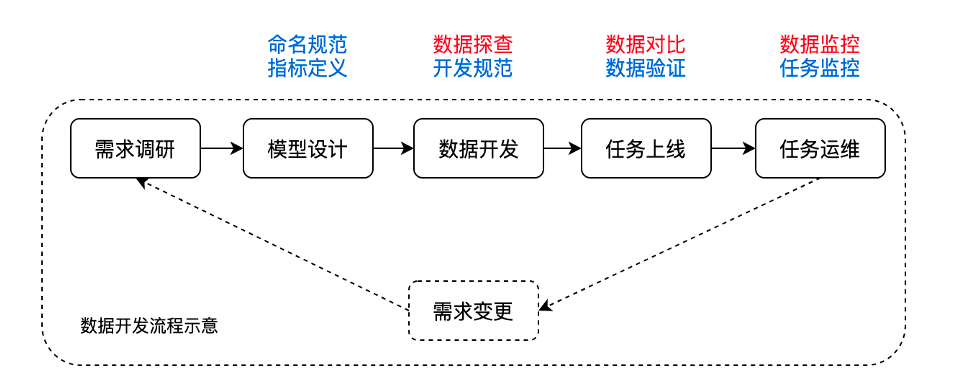

上图展示了在数据开发的流程中，数据质量平台可以提供哪些功能：

数据探查：可以根据各种维度来查看数据明细和分布情况。
数据对比：开发同学可能经常会发现线上表和测试表不一致，所以我们在任务上线的环节提供了数据对比的功能。
任务监控：监控线上数据，提供报警和熔断功能。

数据质量平台最有代表性的功能是：对数据开发平台产出的 Hive 表数据进行主键重复检测，如果存在重复则进行报警。

数据质量监控最有用的场景是防止数据问题蔓延到下游。举个例子：数据任务产出一张 Hive 表，该表可能会同步一些信息到 Hive metastore（HMS）。HMS 的主从架构可能存在一定的延迟，假设 HMS 出现问题，下游任务可能会读到脏数据，这时如果我们使用数据质量监控，就能及时发现问题，阻止下游任务运行。

DataLeap

数据质量挑战

目前我们的数据质量挑战有哪些？可以通过几个用户 case 了解一下。

User Story 1

某流量级产品商业化系统，M 级日志条数/秒；希望秒级监控日志延迟、关键字段空值，T+1 检测日志波动率。

User Story 2

某内部业务系统，日志存储 ES；希望每 5 分钟检测上一周期日志波动情况。

User Story 3

某内部指标平台，业务数据由 Hive 定期同步到 ClickHouse；希望每次同步任务后检查 Hive 与 ClickHouse 中的指标是否一致。

通过上面的介绍，大家应该也大致清楚了当前数据质量需要解决的问题。可能有人会说，数据质量平台我也做过，问题归总起来也不复杂，总而言之就是对数据进行各种计算，对比计算来的阈值即可，一般直接依赖于 Spark 引擎或者 Hive 引擎计算即可。确实，这也是我们数据质量最开始的样子。那为什么会演化到目前这样，我们面临了一些什么问题？

首先是场景需求非常复杂：

离线监控，主要是不同存储的数据质量监控，比如 Hive 或者 ClickHouse 。
字节跳动内部的广告系统对时效性和准确性要求很高，如果用微批系统 10 min 才做一次检测，可能线上损失就上百万了甚至千万了。所以广告系统对实时性要求相对较高。
另外一个是复杂拓扑情况下的流式延迟监控。
最后是微批，指一段时间内的定时调度，有些 Kafka 导入 ES 的流式场景，需要每隔几分钟对比下前一周期。

此外，字节跳动各种产品会产出海量的日志数据，我们需要用有限的资源来满足大家对质量监控的需求。

面临这些挑战，我们的解决方案是什么？

DataLeap

流批数据质量解决方案

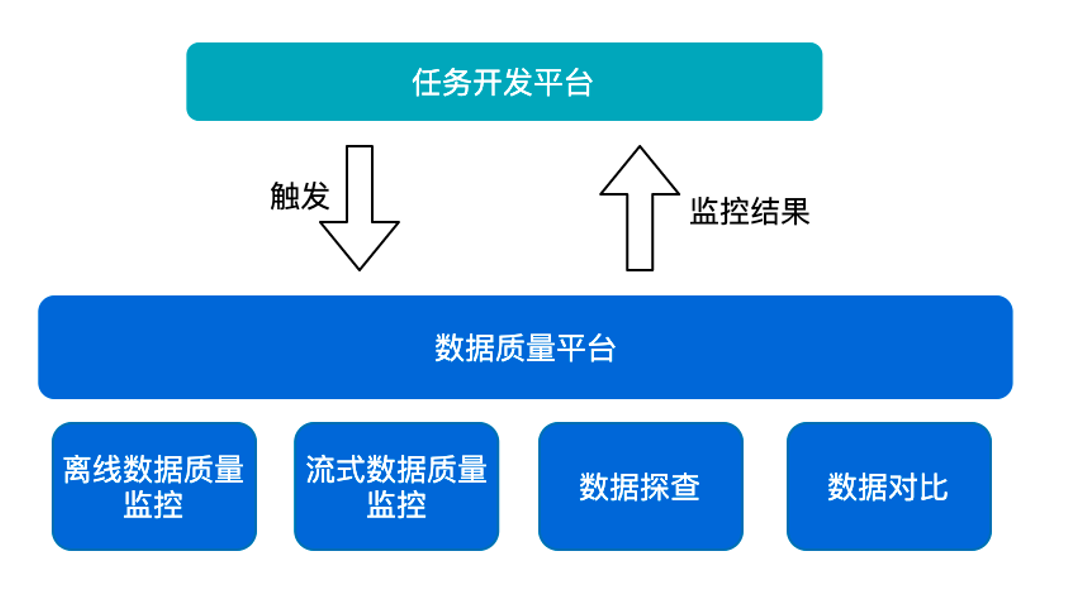

产品功能架构

火山引擎流批数据质量解决方案有 4 个大的功能：

离线数据质量监控：解决批和微批监控场景，支持 Hive、ClickHouse、ES 等多种数据源，并有字段、唯一性等多种监控维度，允许通过 SQL 自定义维度聚合进行监控。
流式数据质量监控：解决流式监控场景，支持 Kafka/BMQ 等数据源。
数据探查：解决数据开发之前对数据内容存疑问题，支持 Hive 数据源。
数据对比：解决新旧表数据一致性问题，支持 Hive/Hive SQL 数据源。

系统架构

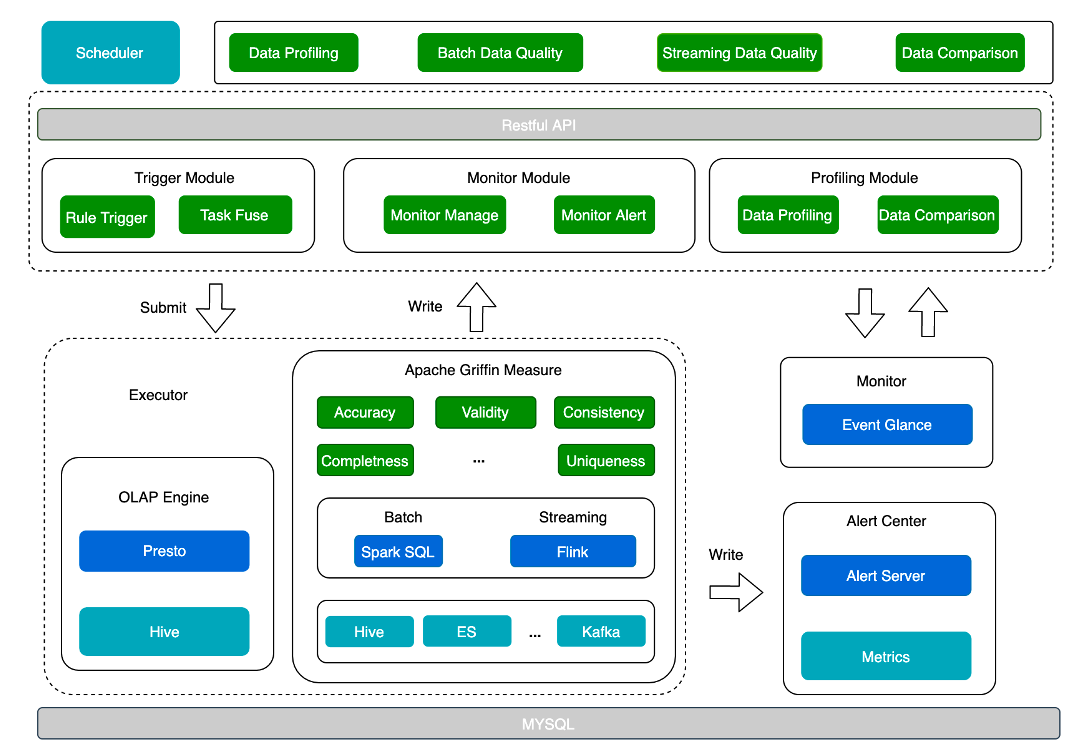

上图是数据质量平台的系统架构图，主要分为 5 个部分：

Scheduler：外部调度器，触发离线监控。主要分两种类型：

对外提供 API 调用任务；
定时调度，通过 calljob 调用数据。

Backend：后端服务，偏服务层，处理业务逻辑。主要负责：

质量平台和外部的交互，所有 API 响应都是通过这一层进行；
任务提交：用户在质量平台配置的规则会放到业务存储，Scheduler 被调用后，Backend 会将任务相关的参数配置进行任务提交；
获取质量监控的结果并进行判断，然后和外部系统进行交互，在需要时发送警报通知用户。

Executor：平台核心的任务执行模块，集成了一些引擎，例如数据探查使用 OLAP 引擎。质量监控部分使用 Griffin 的 Measure 进行数据统计。
Monitor：是一个相对独立的模块，主要进行状态服务的流转，提供重复报警等功能。
Alert Center：质量平台强依赖于该平台。它是外部报警服务，接收各种报警事件。

离线数据检测流程

下面看一下离线数据的检测流程。

离线数据的监控、探查、对比的执行流程一致，主要分为 4 步：

监控触发：调度系统调用质量模块 Backend API；
作业提交：Backend 以 Cluster 模式提交 Spark 作业至 Yarn；
结果回传：作业结束 (成功、失败)，Driver 将结果 sync 至 Backend；
消息触发：Backend 根据结果触发相应动作 (例如：报警、消息提示)。

我们总结了一下数据质量平台的优势：

调度系统低耦合：数据质量平台没有和调度系统强绑定，一般可以用业务系统的 API 实现互相调用。
事件触发高效，Backend 水平扩展能力强：Backend 是无状态的实例服务，如果质量监控的业务系统较多，Backend 可以采用水平扩展的方式部署，接收请求并提交作业。
没有 Quota 限制：平台本身没有维护数据质量监控单独需要的资源队列，而是把这个权限开放给用户，用他们自身的资源做资源监控。这样就把 Quota 问题转换成了用户资源问题。

当然任何一个工具都不可能是完美的，数据质量平台暂时还有一些待提升的地方：

非 CPU 密集型查询较重：整个平台的设计是以任务提交的方式完成离线场景的需求。但是后来我们发现其实不需要启动 Spark 的作业仍然会启动一个 Spark 作业，如 ES SQL 查询，这个查询是很重的。
依赖 Yarn 做调度稳定性不高：平台上的任务在资源不充足或被挤占的情况下，会出现任务运行或调用很慢。

流式监控执行

对于流式数据的监控，我们选择了 Flink 引擎，因为流式数据不同于离线数据，不能用快照的方式低成本拿到过程。所以我们要依赖一些外部的时序数据库再加规则引擎来展示对数据的监控。

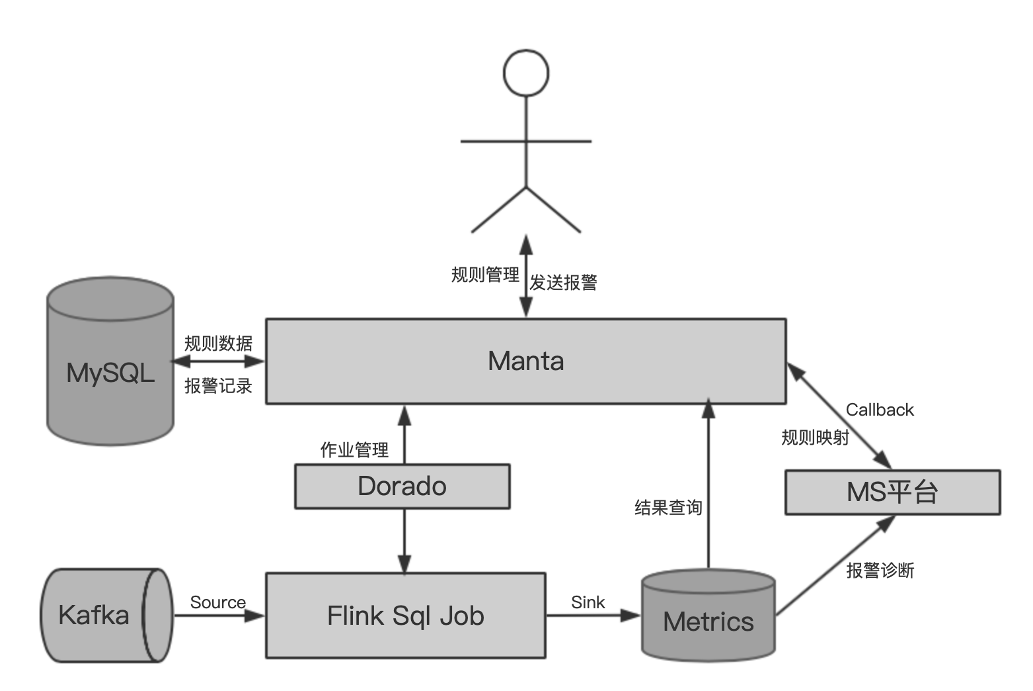

平台上流式数据监控的流程为：

根据规则定义，创建 Flink 作业；
根据报警条件，注册 Bosun 报警事件；
Flink 作业消费 Kafka 数据，计算监控指标写 Metrics；
Bosun 基于 Metrics 的时序数据，定时检测，触发报警；
Backend 接收报警回调，处理报警发送逻辑。

下面着重介绍两个模块的实现。

Executor 实现

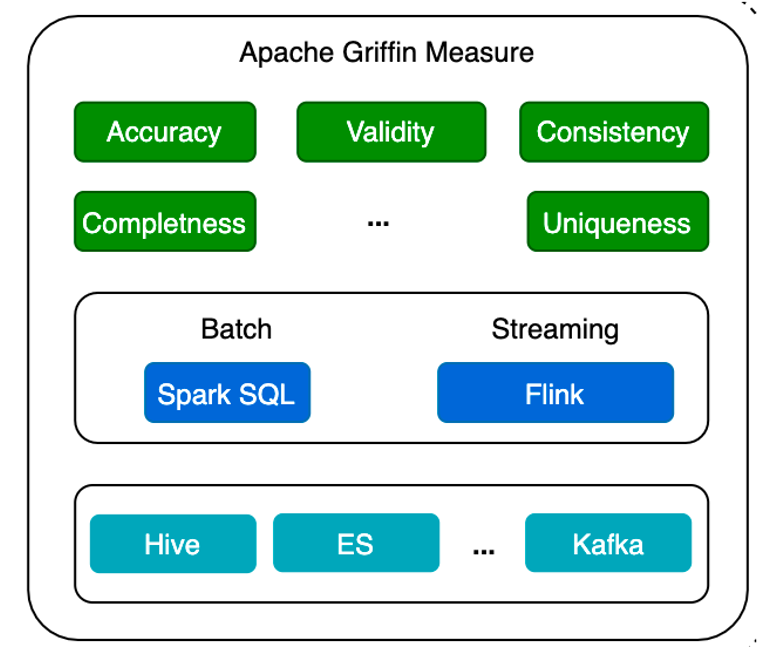

Executor 是基于 Apache Griffin 的 Measure 模块改造的一个 Spark Application。功能包括：

适配数据源
数据转化为 DataFrame
规则转化为 SQL 操作
计算结果

Executor 的选型有以下几方面的考虑：

扩展性要足够强，能够适配不同的数据源，如 Hive，MySQL 等等
计算性能要较强
支持的监控类型种类需要足够多

考虑到以上方面的信息，我们选用了 Apache Griffin 的 Measure 模块作为 Executor。它基于 Spark 开发，能够适配不同的数据源，并且对于 DSL 做了一系列拓展。基于平台的设计，我们需要和 Backend 进行较多的互动，并把数据进行回传。其实 Griffin Measure 本身就支持了一些基本的数据质量监控，比如重复值检测、自定义 SQL 等等，这里重点说明一下我们对 Measure 模块的改造：

改造数据源、Sink 使其能够通过 HTTP 访问远程 API；
部分功能增强、修改，例如：支持正则表达式；
流式监控从 Spark Engine 切换为 Flink Engine，优化整体流式监控方案。Measure 本身是 Spark 生态的一部分，只能用 Spark Engine 做理线或者用微批模拟流式做监控。字节跳动内部本身有一定的 Flink 的能力，并且 Flink 对流式数据的处理能力比微批要好很多，所以我们就进行了这样的改造。

Monitor 实现

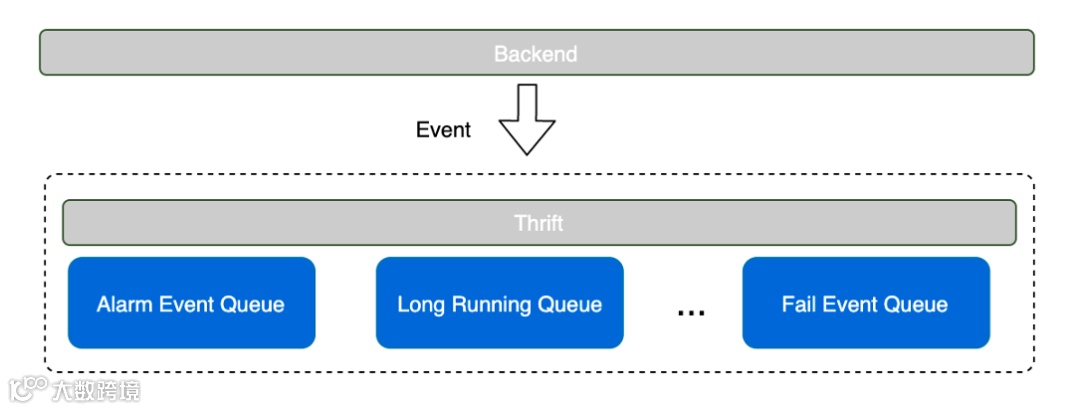

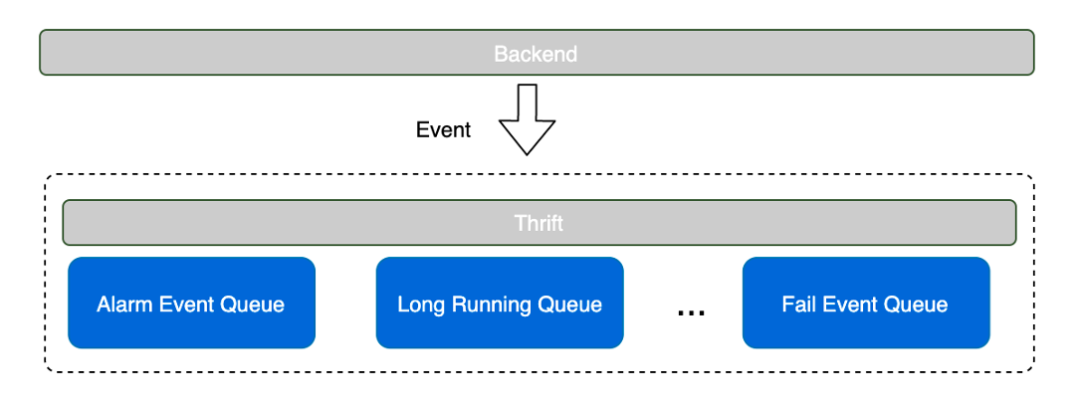

Monitor 模块主要是为了实现失败报警重试和重复报警功能，根据事件类型触发相应事件（重复报警、失败重试等）。因为业务数据全部存储在 MySQL，平台之前的 Monitor 重复报警做的也比较简单，即直接通过轮询的方式从 MySQL 中轮询拉起已报警实例，然后通过重复提交的方式进行报警。

随着监控的规则越来越多，库的压力会非常大，Monitor 的扫描也遇到了一些瓶颈，因此我们对 Monitor 进行了技术架构升级，具体改造内容包括：

有状态服务，主节点对外提供服务；主备保证 HA
接收 Backend 事件：监控失败、报警
内存定时队列，事件性触发机制。

DataLeap

最佳实践

前面介绍了数据质量平台的一些实现方式，下面为大家介绍一些我们在数据量和资源这两个方面的最佳实践。

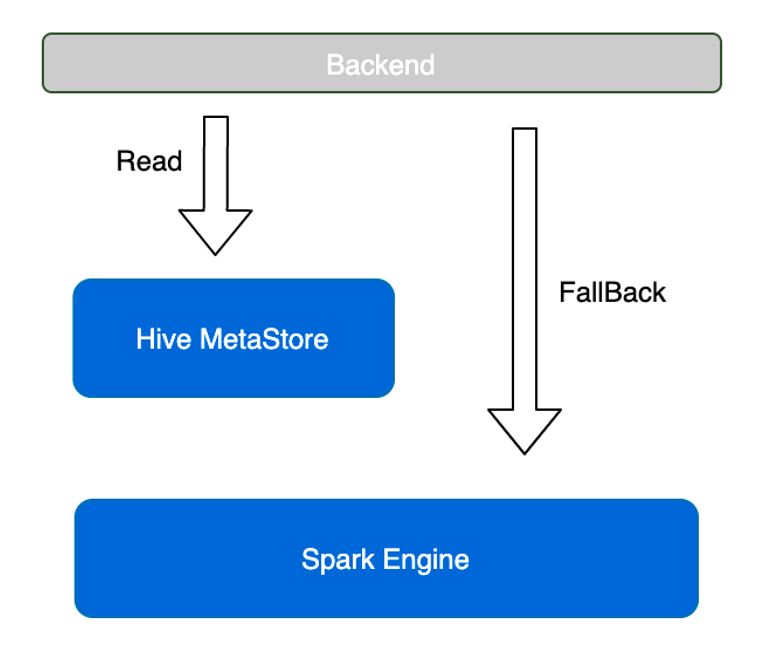

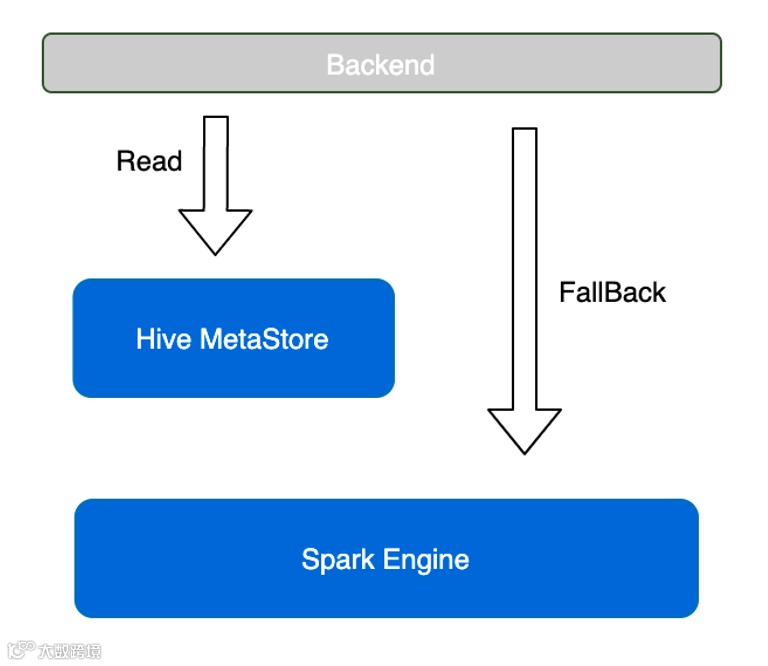

表行数信息-优先 HMS 获取

内部的离线监控中，表行数的监控占比非常大，可能至少 50% 以上的离线规则都是表行数的监控。对于表行数，之前我们是通过 Spark，Select Count* 提交作业，对资源的消耗非常大。

后来我们对其做了一些优化。在任务提交的过程中，底层引擎在产出表的过程中将表行数记录写入相应分区信息中，我们就可以直接从 HMS 分区里直接获取表行数信息，从而避免了 Spark 任务的提交。

优化后的效果非常明显，目前对于表行数的监控，HMS 获取行数占比约 90 %，HMS 行数监控平均运行时长在秒级别。

注：这个功能需要推动底层服务配合支持，比如 Spark 需要把保存在本地 metric 里面的信息写入到 HMS 中，其他数据传输系统也需要支持。

离线监控优化

这一块是基于 Griffin 的 Measure 来进行，Measure 本身有丰富的功能，我们对其进行了裁剪以节约耗时。主要的裁剪和优化包括：

裁剪掉部分异常数据收集功能；
优化非必要的 join 流程。

另外，我们也对离线监控的执行参数进行了优化，主要包括：

根据不同的监控类型，添加不同的参数 (shuffle to hdfs 等)；
根据监控特性，默认参数优化（上调 vcore 等）。

举个例子：用户写了 SQL 进行数据的 join，执行引擎可以分析出执行计划。对于 join 类的操作，shuffle 可能非常大，这种情况下我们默认会开一些 Spark 参数。

根据表行数来预判数据表的大小，如果判断数据表比较大，会默认微调 vcore 和 memory。以上这些优化都能在一定程度上提升性能，目前平台上各类监控的平均运行时长缩短了 10% 以上。

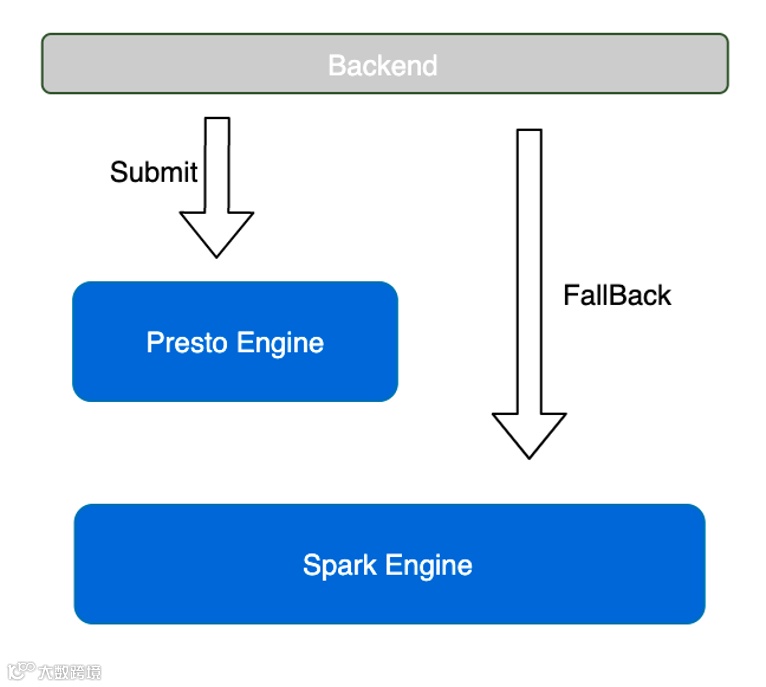

引入 OLAP 引擎

平台上很多数据表和业务表（除了日志表以外），在数仓上层的表监控数据量不是很大，这种情况很适合进行 OLAP 的查询。

这种情况下我们在数据探查场景引入了 presto。之前在该场景下通过 Spark 做探查，引入 presto 之后通过快速 fail 机制，大数据量、计算复杂的探查任务 fallback 到提交 Spark 作业，探查时间中位数从之前的 7min 缩短到目前的不到 40s，效果非常显著。

流式监控支持抽样 & 单 Topic 多 Rule 优化

Kafka 数据抽样

一般流式数据的问题都是通用性问题，可以通过数据采样发现问题。因此我们开发了数据采样的功能，减少数据资源的占比消耗。Flink Kafka Connector 支持抽样，可直接操作 kafka topic 的 offset 来达到抽样的目的。比如，我们按照 1% 的比例进行抽样，原来上 W 个 partition 的 Topic，我们只需要 ** 个机器就可以支撑。

单 Topic 多 Rule 优化

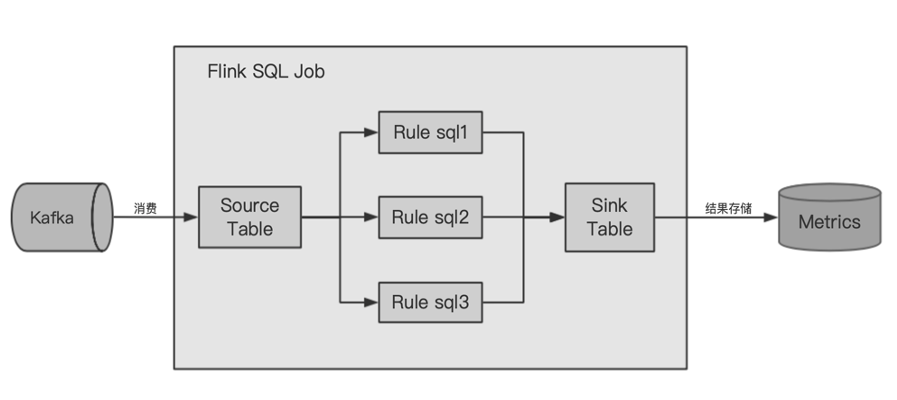

最早的时候我们是对一个 Topic 定义一个 Rule，然后开启一个 Flink 任务进行消费，执行 Rule。后来我们发现一些关键的数据需要对多个维度进行监控，也就是要定义多个维度的 Rule，对每一条 Rule 都开任务去消费是非常耗资源的，所以我们利用监控不是 CPU 密集型作业的特性，复用读取部分，单 slot 中执行多个 Rule，对 Topic 级别进行单一消费，在一个任务中把相关 Rule 都执行完。

DataLeap

未来演进方向

本文介绍了数据质量平台的实现和最佳实践，最后谈谈平台未来的演进方向。

底层引擎统一，流批一体：目前平台的离线任务大部分是基于 Spark 完成的，流式数据采用了 Flink 处理，OLAP 引擎又引进了 presto，导致这套系统架构的运维成本比较高。我们看到 Flink 目前的 presto 能力和 Flinkbatch 的能力也在不断发展，因此我们后续会尝试切一些任务，做到真正意义上的统一引擎。
智能：引入算法进行数据驱动。考虑引入 ML 方法辅助阈值选取或者智能报警，根据数据等级自动推荐质量规则。举几个例子，比如我们可以基于时序算法智能的波动率监控来解决节假日流量高峰和平常的硬规则阈值的提升。
便捷：OLAP 对性能提升比较显著，但是目前我们只用在了数据探查功能上。后续可以将 OLAP 引擎应用于质量检测、数据据探查、数据对比应用与数据开发流程。
优化：比如通过单一 Job，同时运行多个监控，将监控和数据探查结合。我们现在在尝试将数据质量的规则生成和数据探查做结合，做到所见即所得的数据和规则的对应关系。
