如何在Cad里实现所见即所得的效果？
文/张爱新

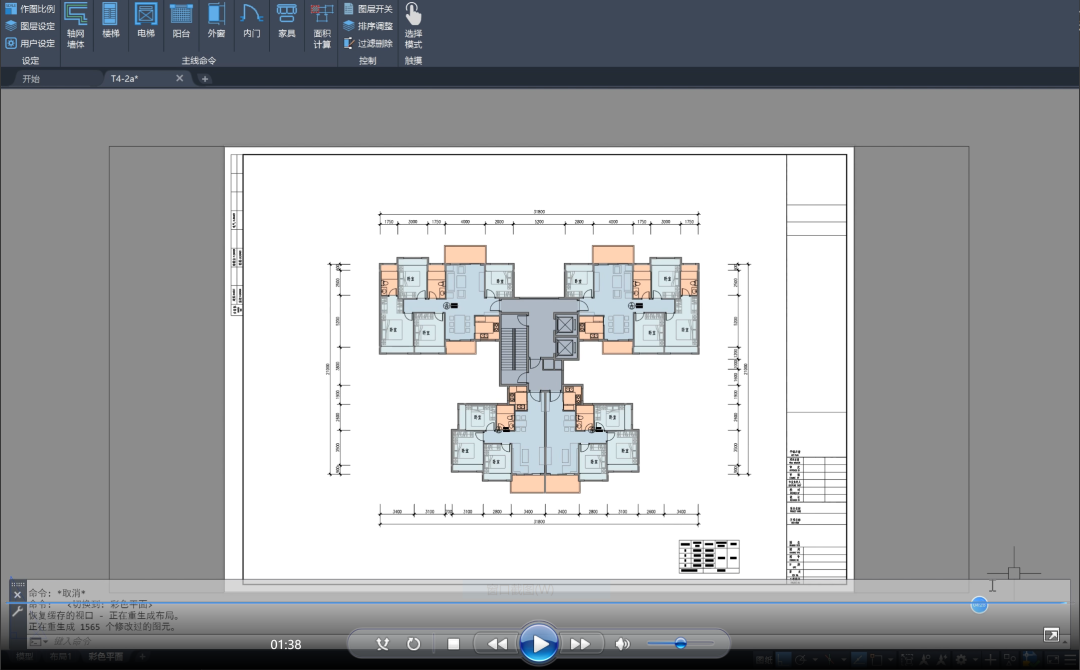

我们之前在介绍“快绘户型”插件时，通过视频可以看到，最后一步是可以生成一个彩色平面图的。这是cad自带功能，Cad的图纸空间是可以实现“所见即所得”的效果。
我们先不要觉得没必要在cad里出彩图。虽然目前有大量的绘制彩图以及分析图的工具，但如果底图是Cad做的，然后填色内容还比较简单的话，在不考虑人工智能工具的条件下，出图如果能在cad直接完成，效率可以提高很多，因为少了变换软件的过程。如果需要变换软件，除了格式转换以外，最主要的是每次修改并不方便，特别是很小的修改都需要转换一次。一张图从初始化到成果图不变换软件，效率一定是高的，而且很多修改是可逆的。变换了软件，格式变换后，在第二软件所作的工作也可能会有部分返工。所以多掌握一项技能，增加出图手段，有一定的必要性。特别复杂的比如有渐变色或光影效果的，是不行的，对于平涂的色块组成的彩图，完全没问题，比如：简单的二维分析图，各类流线、箭头在cad里绘制也很方便，进一步还可以做一个分析图素材动态块库以及二开插件等工具。

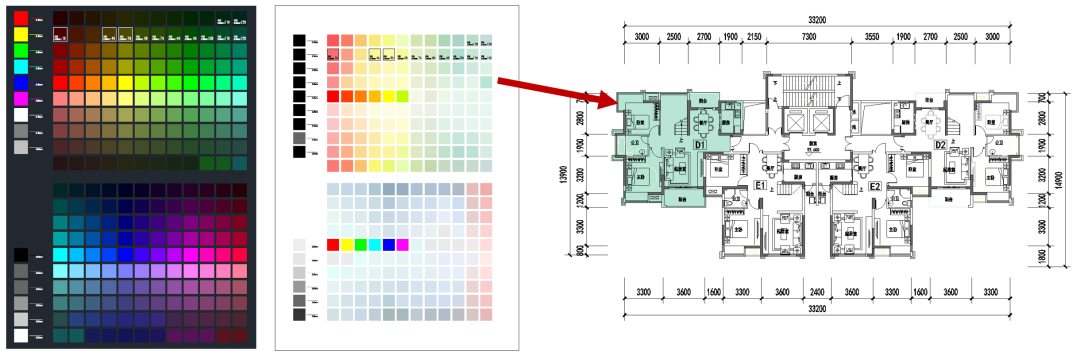

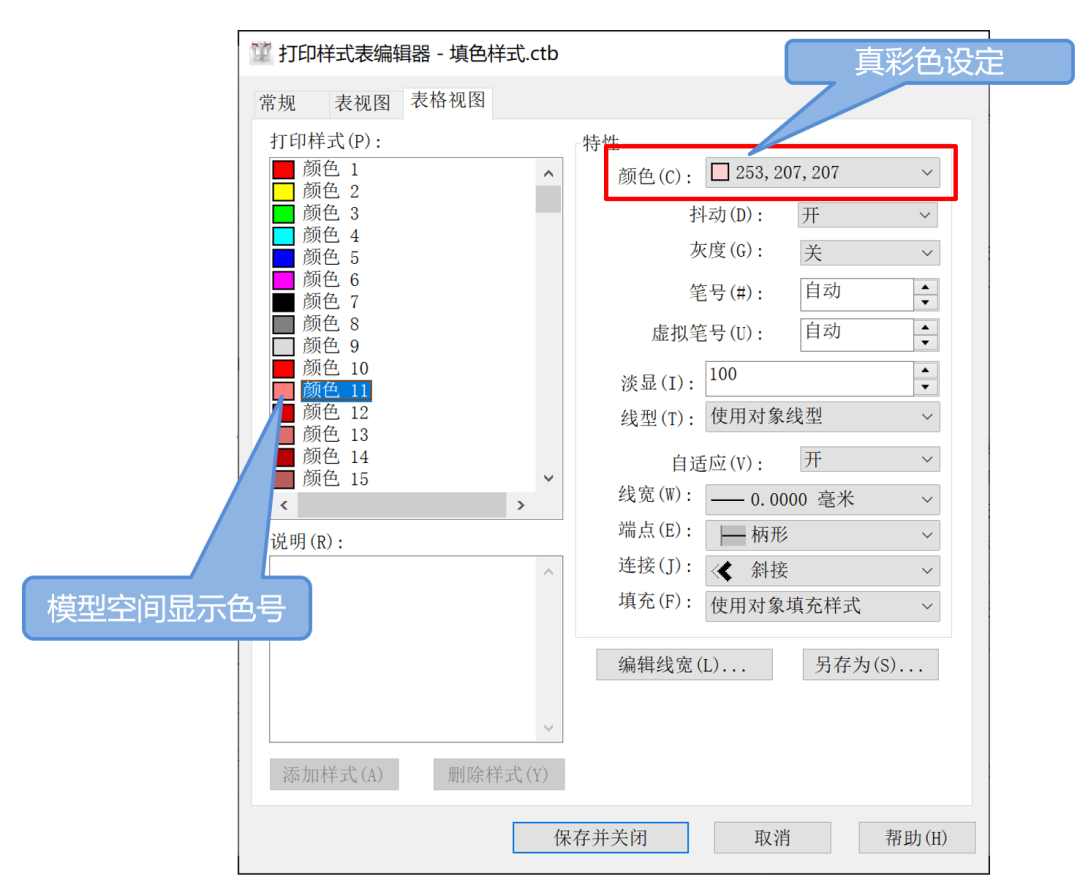

实现手段很简单，首先需要做一个真彩色的打印样式。这个不难，见下图，一看就能明白。

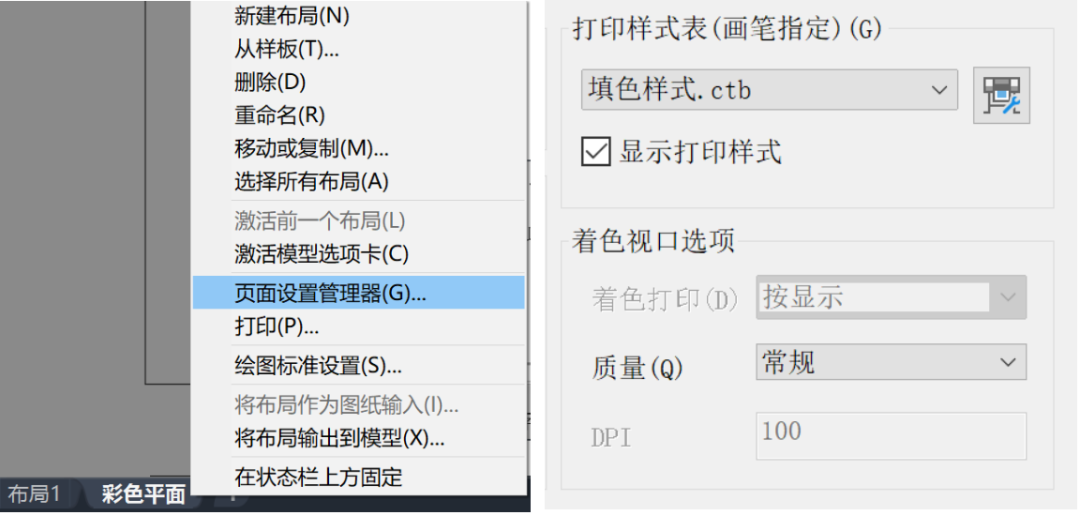

其次，在布局标签位置右键菜单选择“页面设置管理器”，选择页面，点“修改”按钮，会弹出打印设定的对话框，然后选择事先做好的、真彩色的打印样式，同时勾选“显示打印样式”，就可以了。
既然可以在cad里出部分彩图（或用于截图的素材），那么设计协同在方案设计领域可以进一步发挥作用。如果想深度了解方案阶段可以做哪些二维的协同设计工作，新智学堂课件《方案设计协同方式的挖掘》可以给到帮助。
