五分钟完成户型平面的绘制工具
文/张爱新

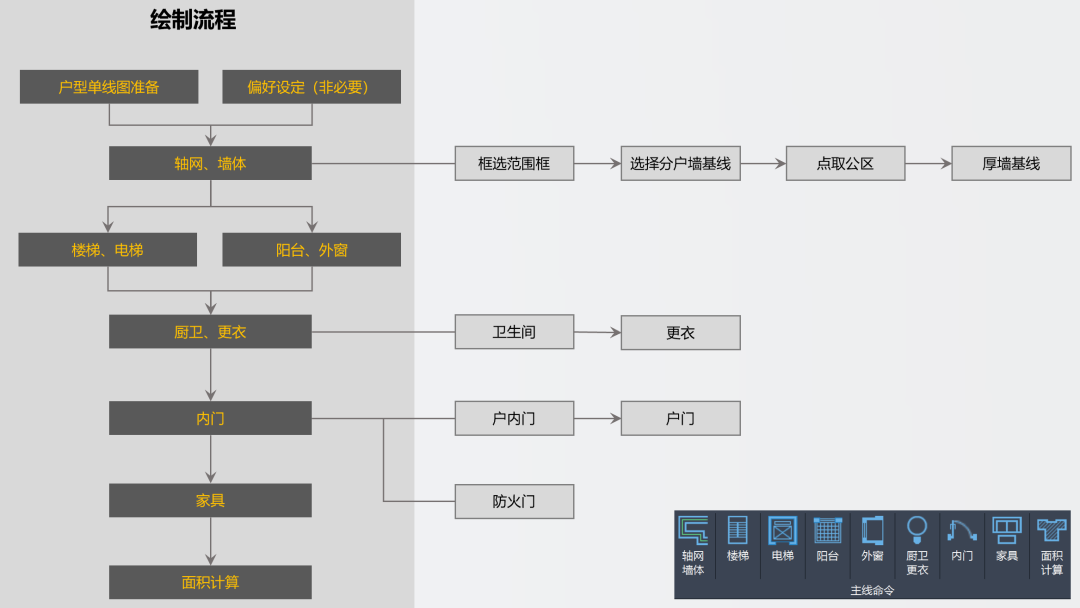

很多人画户型都是先找一个近似平面，然后去改，觉得这样最快。我从不是这个习惯，我更习惯用单线做方案，所以很早就思考过，如果有一个工具，可以用单线直接生成户型图，那么我所花费的时间基本上都是设计时间，而非画图时间。这样在交付之前，定案时间可以进一步延后。快绘户型插件是通过单线生成完整平面方案图纸，甚至包括面积计算以及彩色填充。整个过程是通过多步完成，有着相对严谨的顺序。大体分为九个步骤，完成一个户型平面，耗时一般不超五分钟。

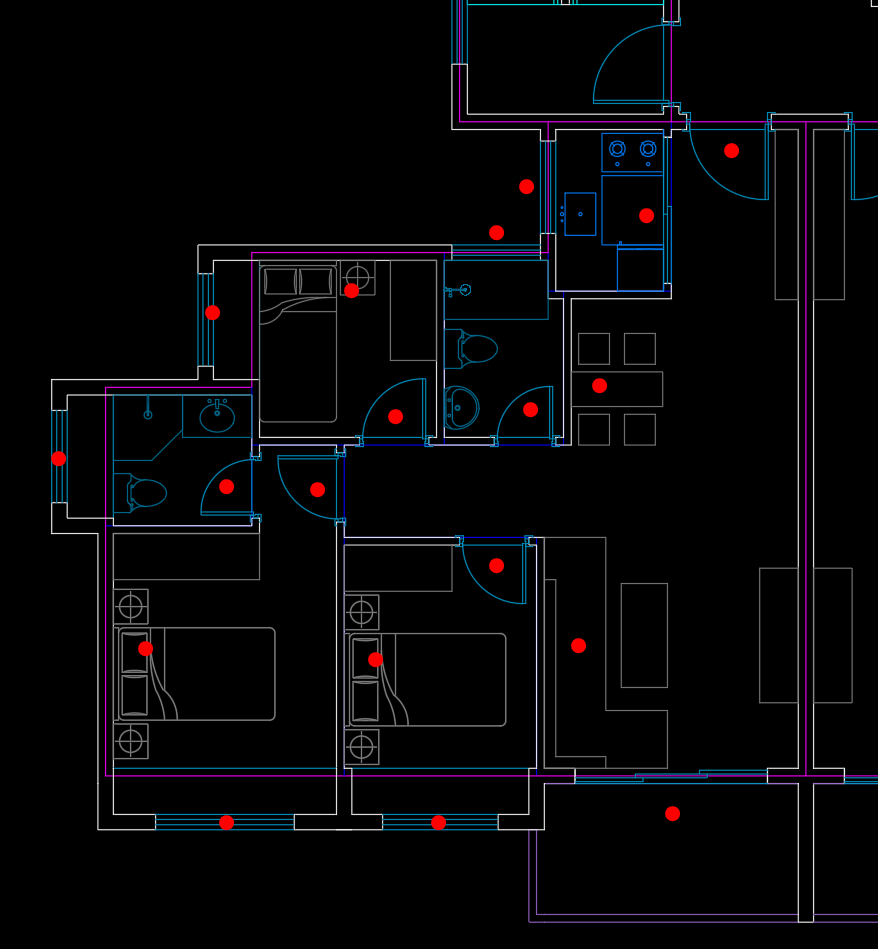

快绘户型的开发为了突出“快”，所以一直在研究，怎么通过最少的输入方式，获得复杂的图形平面，显然很多内容都是插件帮着做选择了，不能问，一互动就慢了。通过偏好设定可以解决一部分原则性问题。其次通过什么颗粒度来绘制各类构件，显然一个命令，要完成一系列构件的绘制，比如每点一下，就完成一个房间的布置。那么，为什么用“点”的方式，而不是选择或框选等方式，因为“点”可以在不变换“Zoom”视窗条件下，也可以准确点到某个位置，减少Zoom变换视窗本身也是提效的方式。尤其“点”的位置本身不要求非常准，捕捉已经被插件关闭。比如在床头背景墙附近点一点，就可以完成卧室的布局，是很容易在任何视窗比例下点到位置。下图是一户，在形成双线墙之后，只需点20下就完成一户的平面。

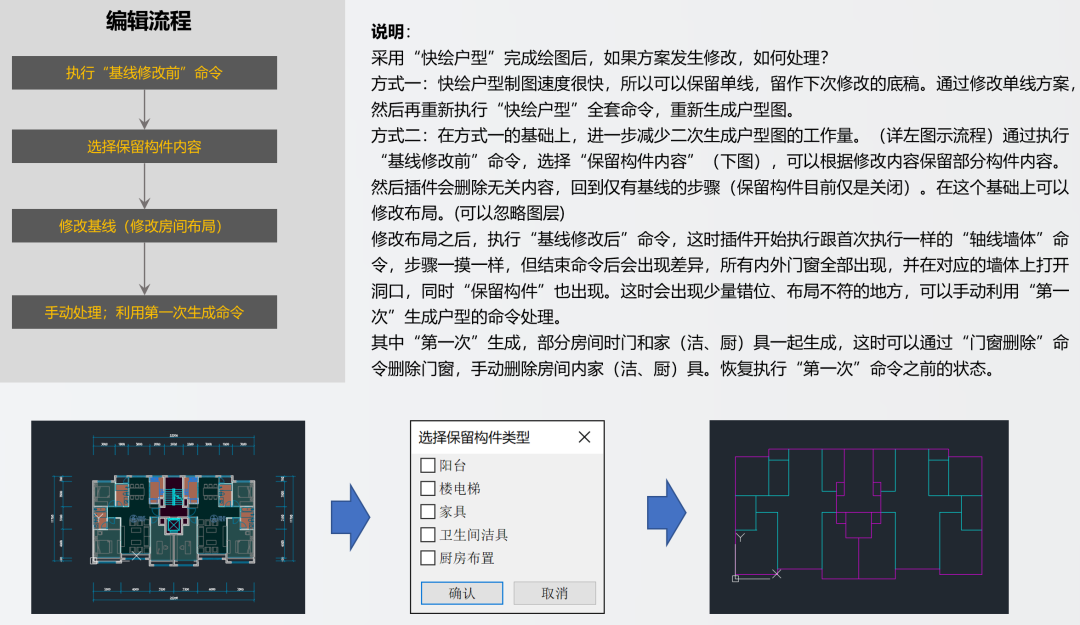

采用快绘户型插件，如果户型修改是否也能更快，而不需重新绘制？当然保留基线，每次修改，即使重新绘制也就五分钟。但我们仍希望用更少的时间来完成，那么首先我们需要先思考改动有多大，影响了哪些构件。插件设置了两个命令：基线修改前、基线修改后。基线修改前需要指定需要保留的构件类别，但没有问到墙体及门窗，这类围护性构件系统自己处理了，因为跟基线直相关。这样一来，修改的小，保留构件就多，修改幅度大，可以回到更早的步骤，重新绘制后续步骤，具有一定的灵活性。
快绘户型插件目前尚有局限性，比如对于立面可实现形式还有限，比如目前尚无转角窗的实现方式；还有就是复杂形态的房间，其家具、洁具布置未必能全部成功生成，需要一个庞大的数据库资源，所以该插件升级空间还很大。总之随着客户使用以及不断反馈，插件持续迭代，功能会越来越强大。
//
