基于协同设计平台的指标计算及信息管理

文/张爱新

在数字化转型趋势下，设计协同平台成为工程设计企业的最基本的数字化应用平台。由于协同平台是基于项目管理的，所以把我们传统的“点状”工作，已经拉成了“线状”，甚至是“面状”，可以实现必要的图纸间、专业间的数据同源。设计协同方式也有很多种，跟我们的推行深度以及精细化程度有关。简单点的有文件级协同，复杂点的有模块级协同和数字级协同。对于数字级协同貌似只能是基于三维BIM系统的信息数据同源才能做到的。对于二维基于CAD的协同平台，好像是望尘莫及。

实际上基于CAD的二维协同，目前仍是市场主流，如果能够解决信息流数据同源，可以减少错漏碰缺，进而达到提高出图质量的目的。其实，通过模块级协同方式，把信息制作成模块（外部参照）是可以实现信息同步的。但手动操作极其碎片，难成系统，需要有工具辅助。

对于面积计算，属于指标的主要内容，也属于信息管理的组成，比如：总建筑面积经常出现在设计说明中。有了协同平台的项目数据，面积计算可以跨图纸、跨子项交叉计算，可以把整个项目的面积计算全部统筹管理起来，而且让他自动统计，随着设计发生变化，其面积指标也在发生变化，图与数是同步变化的。当然这也是工具辅助完成的。这个过程围面积轮廓线还是需要手动操作，按照规则围合。工具处理了自动计算以及数据模块的管理。传统方式采集数据到Excel表格里，这个过程极易出现错误；也有用CAD字段工具，做到面积线与数据同步，直接在CAD中制作计算表，这个方式操作及其复杂，而且也做不到跨文件、跨子项统计。通过CAD的二次开发是解决这个问题的最佳方式。

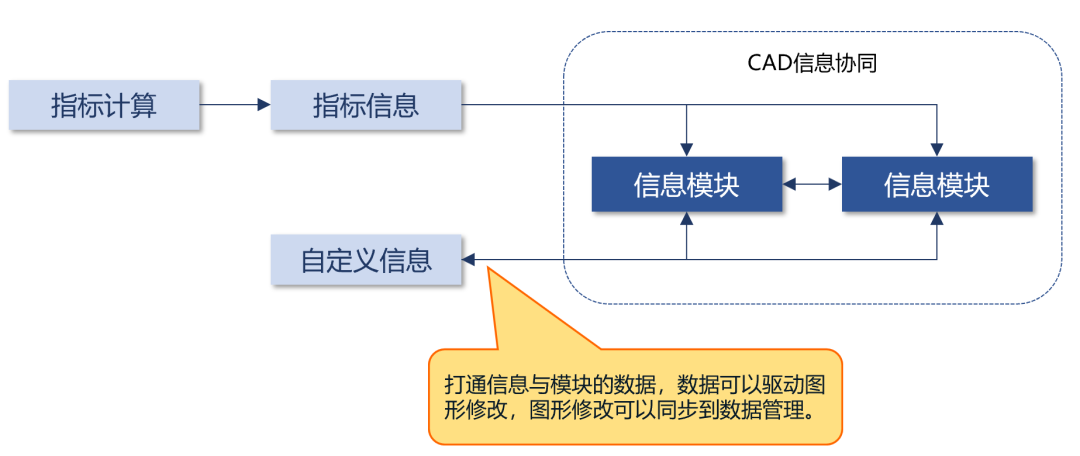

通过计算的指标，形成模块是工具帮助完成的，插到图中或者是直接生成指标表。不用担心指标还没有计算完，因为已经插在图中的指标和生成的指标表，会随着设计的修改，同步变化，无需人力干预。这个数据流动的方向是单向的，无法通过改变指标模块获得指标数据源的修改。

那么对于不是指标计算出来的信息，我们先称为“自定义信息”，比如：建设单位、宗地号、用地位置等，这类数据可以通过后台项目信息管理设定，也可以在前端设定，但需要权限。这类信息可以做到数据双向流动，就是说不但可以通过修改信息表里数据修改信息模块，也可以通过信息模块的修改，数据同步回数据表。

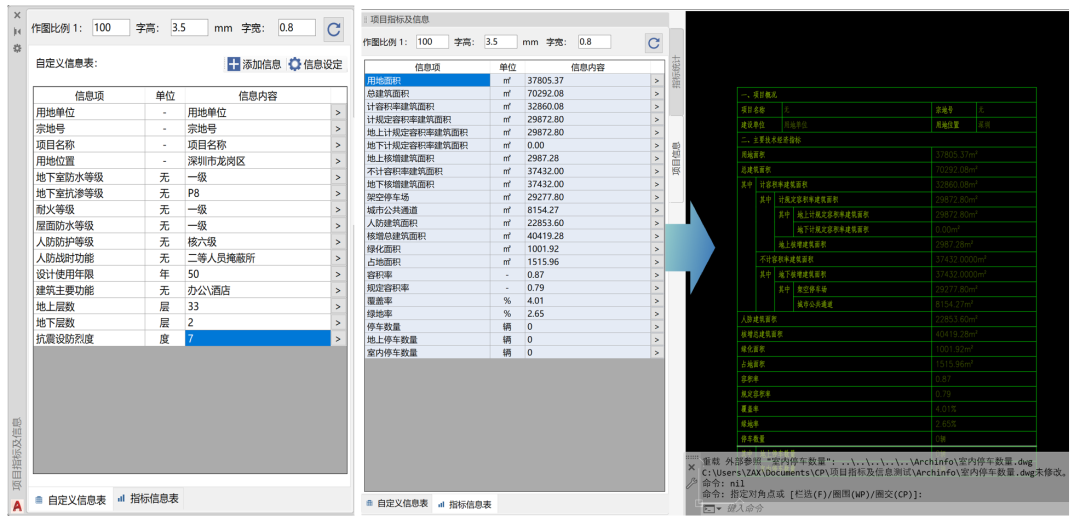

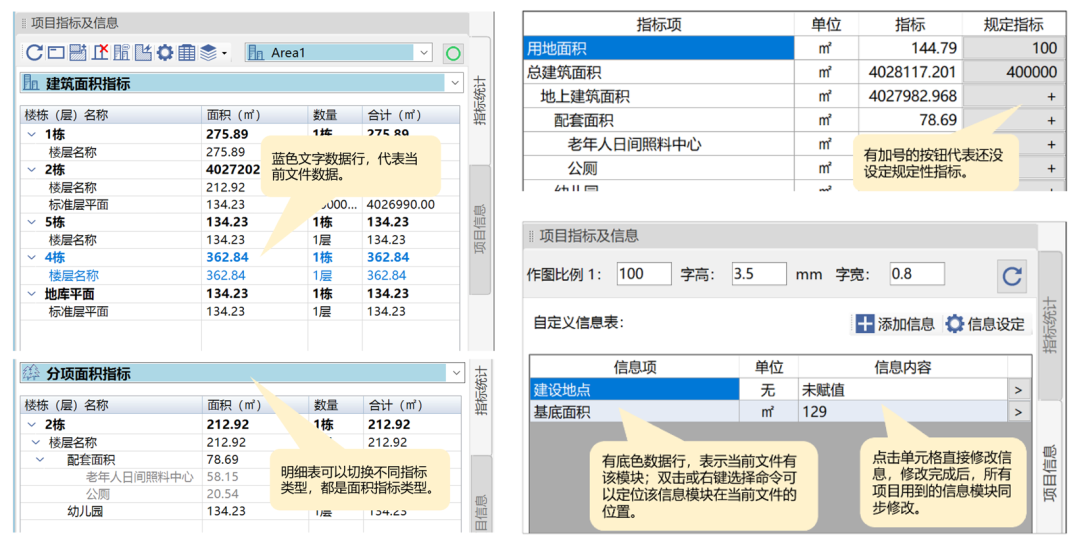

工具界面是面板方式，可以放在CAD视窗侧面。面板基本都是各类数据表，包括：总指标表、楼栋指标表、指标明细表以及地库车位统计表等。指标统计和项目信息是两个不同面板集成在一起，两个工程初始指标作为信息模块的以外，其余部分功能是独立的。数据表是整个项目的数据。目前面积可以统计非常详尽的分项指标，甚至核增面积以及核增分项面积指标。

工具可以统计图块内、外部参照内的面积轮廓，但对计算速度影响很大，默认情况是关闭这个功能，通过设定可以自行打开。只有高重复的细节模块才能用得上这个功能。

工具还有一些辅助围面积线和查看面积线的工具，包括面积类图层开关、轮廓线改变宽度等辅助功能。其他功能不再一一介绍，目前该工具是嵌入“智源云”协同平台。

有了这个工具，可以减少大量的手动数据采集、汇总工作，同时信息同源，减少失误，提高准确性。影响的图纸范围就是指标表、设计说明等。对于企业还可以有针对性完善企业及标准，比如：标准设计说明预先嵌入信息模块，然后作为种子文件使用，如果能够结合“预搭建”功能使用更佳。随着大家的使用、反馈，我们的工具还会持续升级。
